عیب یاب غلاف کابل با حساسیت بالا با خروجی پل تعادلی گالوانومتر 10 کیلوولت برای تشخیص دقیق عیب

Name: عیب یاب غلاف کابل با حساسیت بالا با خروجی پل تعادلی گالوانومتر 10 کیلوولت برای تشخیص دقیق عیب
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521B+XHHD523L
Price: 15500 USD
Availability: InStock

جزئیات محصول:

Place of Origin:	China
نام تجاری:	XZH TEST
گواهی:	CE/ISO
Model Number:	XHHG521B+XHHD523L

اطلاعات دقیق

Place of Origin:

China

نام تجاری:

XZH TEST

گواهی:

CE/ISO

Model Number:

XHHG521B+XHHD523L

برجسته کردن:

High Light

برجسته کردن:

کشف پل تعادل گالوانومتر

مکان یاب خطای حساس بالا 10 کیلو ولت

تست کابل با ناحیه کور صفر

Trading Information

Minimum Order Quantity:

1 unit

Packaging Details:

wooden packaging

Delivery Time:

5-8 work days

Payment Terms:

T/T

قابلیت ارائه:

2000 واحد در سال

توضیحات محصول

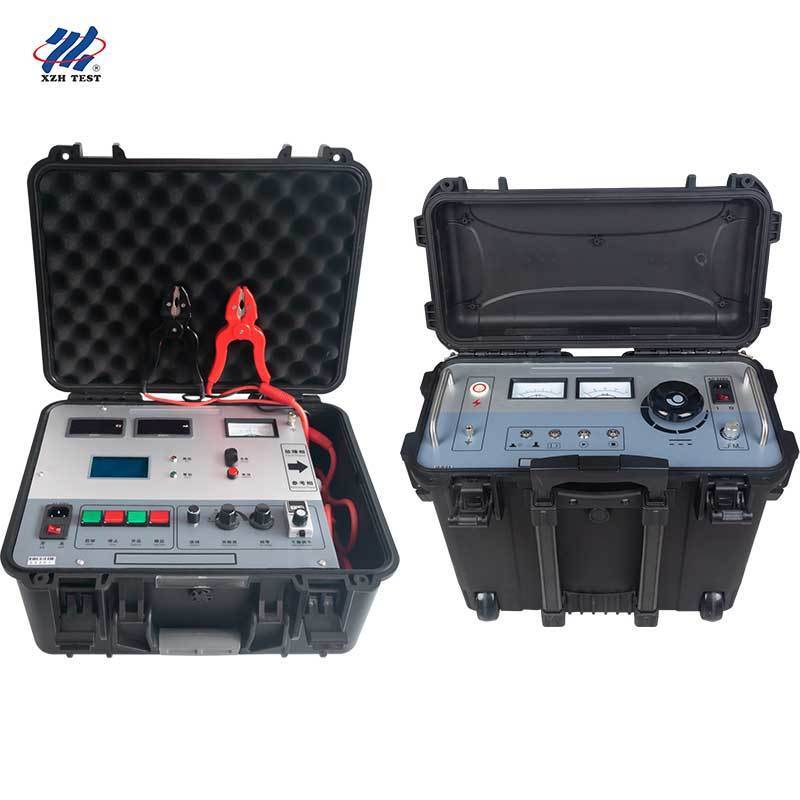

XHHG521B سیستم پل تعادل گالوانومتر

درXHHG521Bیک واحد دقیق تشخیص خطای پوشش کابل بر اساس اصل پل MURRAY است. مجهز به یک تقویت کننده با حساسیت بالا و سیستم نشان دادن تعادل گالوانومتر است.دقت فوق العاده ای برای پیدا کردن نقاط شکست مقاومت بالا در کابل های برق دارد..

ویژگی های کلیدی شامل ولتاژ بدون بار 5000 ولت با ظرفیت جریان شارژ 100mA،یک کابل خاص دو هسته ای با ولتاژ بالا از لاستیک با اندازه گیری مقاومت چهار پایانی برای از بین بردن خطاهای سرب، و یک صفحه نمایش 12806 یکپارچه با محاسبه خودکار طول کابل. روش تعادل گالوانومتر به طور کامل مناطق کور را از بین می برد و آن را برای کابل های کوتاه و نقص های نزدیک به پای کابل ایده آل می کند..

اصل پل مورای با تعادل گالوانومتر برای دقت موقعیت ± 0.1%·L ± 1) m
ولتاژ بدون بار 5000 ولت با جریان مدار کوتاه 100mA برای مشکلات مقاومت بالا
تقویت کننده حساسیت بالا با نشان گالوانومتر برای تشخیص دقیق نقطه تعادل
اندازه گیری مقاومت چهار پایانه، خطاهای مقاومت سرب و تماس را از بین می برد
محاسبه فاصله خطای خودکار یکپارچه از طریق ورودی طول کابل
ناحیه نابینا صفر برای کابل های کوتاه و شکست های نزدیک

XHHD523L ️ مکان شناس خطای کابل ولتاژ بالا

درXHHD523Lیک واحد خروجی ولتاژ بالا حرفه ای است که برای یافتن سریع و دقیق نقص های پوشش کابل طراحی شده است.با خروجی موج مربع تنظیم شده 0 ~ 10kV و حداکثر 200mA در حال حاضر خروجی در ظرفیت 2kVA، کاملا با استانداردهای GB50150-2006 برای آزمایش پوشش بیرونی کابل مطابقت دارد.

این دستگاه دارای محدوده تنظیم فرکانس گسترده ای از 0.2 هرتز تا 5 هرتز، یک دکمه برای تغییر بین حالت نشان دادن پین و حالت تست ولتاژ مقاومت و حفاظت صفر برای عملکرد ایمن است.حساسیت گیرنده کاملا قابل تنظیم است تا تشخیص سیگنال را در شرایط مختلف میدان و عمق دفن کابل بهینه کند.

ولتاژ خروجی تنظیم شده 0 ~ 10kV برای آزمایش همه جانبه در تمام سطوح ولتاژ کابل
0 ~ 200mA جریان خروجی در ظرفیت 2kVA برای سناریوهای مشکل پذیر
فرکانس قابل تنظیم از 0.2Hz تا 5Hz برای نفوذ بهینه سیگنال
یک دکمه تغییر بین حالت نشان دادن پین و DC مقاومت در برابر تست ولتاژ
حساسیت گیرنده کاملا قابل تنظیم برای شرایط مختلف میدان
حفاظت از صفر و حفاظت از جریان بیش از حد

مشخصات فنی سیستم ترکیبی

پارامتر	مشخصات
مدل	XHHG521B + XHHD523L
ولتاژ ورودی	AC 220V (± 10%) ، 50Hz (± 2Hz)
ولتاژ خروجی	0 ~ 10kV (قابل تنظیم)
جریان خروجی	0~200mA
ظرفیت تولید	2kVA
تنظیم فرکانس	0.2 هرتز ~ 5 هرتز
دقت موقعیت	± ((0.1%·L±1) m
ابعاد (L × W × H)	540 × 310 × 460 میلی متر
وزن	۳۵ کیلوگرم
پشتیبان باتری	باتری های 9 ولت (داخل ساخته شده)

کاربردهای کلیدی

تشخیص نقاط شکست با مقاومت بالا در کابل های نصب شده، به ویژه نقص های خطی با مقاومت بالا در مفاصل میانگین کابل
شناسایی نقاط خرابی از نوع فلش اوور با حفظ جریان پایدار از طریق منبع جریان ثابت
تشخیص نقص های عایق مقاومتی پایین که هنوز تحت ولتاژ کاری خراب نشده اند
مناسب برای آزمایش پوشش بیرونی کابل های 10kV-500kV تک هسته و سه هسته ولتاژ بالا و ولتاژ فوق العاده بالا

پرسش های مکرر

سوال1: تفاوت بین XHHG521B و XHHD523L چیست؟

XHHG521B یک واحد پل تعادل دقیق است که از اصل پل MURRAY با نشان دادن گالوانومتر برای اندازه گیری دوری نقص با دقت بالا (± 0.1٪ · L ± 1m) استفاده می کند.XHHD523L خروجی ولتاژ بالا و واحد موقعیت دقیق است که خروجی تنظیم شده 0 ~ 10kV را با 0کنترل فرکانس.2 ~ 5 هرتز برای شناسایی خطای مبتنی بر میدان و تست ولتاژ مقاومت DC. آنها با هم یک سیستم تشخیص خطای پوشش کابل کامل را تشکیل می دهند.

س2: چه چیزی باعث می شود روش پل تعادل گالوانومتر برتر باشد؟

پل تعادل گالوانومتر حساسیت بسیار بالایی را برای تشخیص نقاط شکست با مقاومت بالا که روش های دیگر با آن مبارزه می کنند، فراهم می کند.این صفر مناطق کور دارد برخلاف روش های بازتاب موج که در کابل های کوتاه و نزدیک به پای کابل شکست می خورنداندازه گیری چهار پایانه، خطاهای مقاومت سرب را از بین می برد و محاسبه خودکار از طریق صفحه نمایش 12806، زمان آزمایش را به طور قابل توجهی کاهش می دهد.

س3: این سیستم ترکیبی می تواند چه نوع نقص های کابل را تشخیص دهد؟

این سیستم سه نوع اصلی نقص را مدیریت می کند: (1) نقاط شکست مقاومت بالا در مفاصل میانگین کابل؛(2) خرابی های فلاش اوور که در آن منبع جریان ثابت شرایط قوس ثابت را حفظ می کند؛ و (3) نقص های عایق مقاومتی کم که توسط مگومتر تشخیص داده شده و هنوز به طور کامل خراب نشده اند، که امکان نگهداری پیشگیرانه را فراهم می کند.

سوال 4: آیا این سیستم می تواند هم نشان دادن پین را انجام دهد و هم مقاومت در برابر آزمایش ولتاژ را داشته باشد؟

-آره. The XHHD523L unit includes a one-button toggle between pin-pointing mode (using square wave step voltage method for precise fault location) and DC withstand voltage testing mode (performing 5kV-10kV 1-minute tests per GB50150-2006 standards)این امر نیاز به دو ابزار جداگانه را از بین می برد.

در مورد XZH TEST

XZH TEST یک تولید کننده حرفه ای است که در تشخیص خطای کابل و راه حل های تشخیصی برای شرکت های برق، پیمانکاران برق و مشتریان صنعتی در سراسر جهان تخصص دارد.با تکنولوژی های پیشرفته از جمله تجزیه و تحلیل پل مورای، سیستم های پل تعادل گالوانومتر، TDR و سیستم های هوشمند موقعیت خطا، XZH TEST تجهیزات قابل اعتماد را برای موقعیت خطا کابل سریعتر و بهبود قابلیت اطمینان شبکه ارائه می دهد.

امروز با ما تماس بگیرید برای یک راه حل سفارشی متناسب با نیازهای نگهداری کابل شما.
