سیستم موقعیت خطای کابل های قابل حمل 35kV و پایین تر برای کابل های برق با خطاهای عایق اصلی

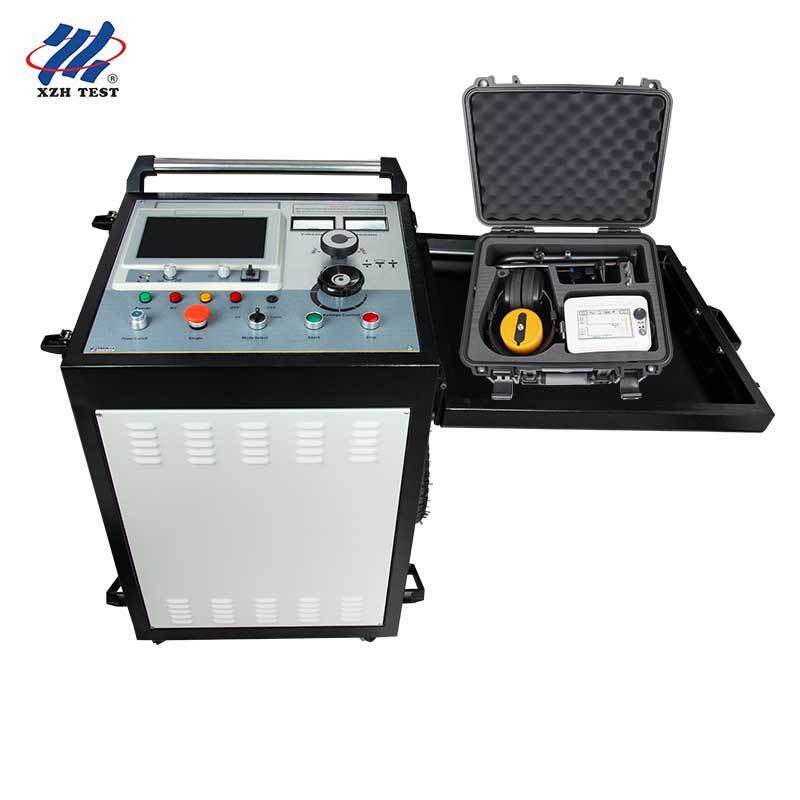

The XZH TEST 35kV and Below Portable Cable Fault Location System (Model XHHV535-4TSB + XHDD503E) is a fully integrated diagnostic solution engineered for power cable networks operating at voltage levels up to 35 kV. اين سيستم با يك پيشگاه خطاي كابل 400 مگاهرتز TDR با يك نشانگر هماهنگي صوتي مغناطيسي پيشرفته و يك مولد نبض 2048J ولتاژ بالا در يك پلتفرم ميدان هماهنگ ترکیب شده است.طراحی شده برای خدمه های تعمیر و نگهداری خدمات عمومی، پیمانکاران برق و تیم های خدمات صنعتی،این برنامه جریان کار کامل شناسایی خطای موجود را پوشش می دهد از آزمایش عایق و محل قبل از آن از طریق شناسایی دقیق تا تأیید پس از تعمیر تحویل 0.07 m رزولوشن پیش از موقعیت و ≤0.1 m دقت نقطه بندی نهایی در طول کابل 120 km و فراتر از آن.

1. XHHV535-4TSB √ پیشگاه خطای کابل + ژنراتور پالس HV

کنترل کننده TDR یکپارچه و منبع انرژی افزایش 2048J

واحد کنترل هسته ای یک پیشگاه خطای کابل TDR 400 MHz را با یک ژنراتور پالس ولتاژ بالا 3 گیره در یک بسته قابل حمل یکپارچه می کند.پیش مکان شناس دارای یک رابط صفحه لمسی است، کنترل متمرکز میکروکنترلر تک تراشه و یک باتری لیتیوم 10.4 Ah که 5 ساعت عملیات را ارائه می دهد.یک سیستم منبع برق مستقل جدا شده مانع از تداخل در طول تخلیه تکان دهنده می شودژنراتور پالس HV یکپارچه در سه سطح ولتاژ قابل تغییر (۸ کیلو ولت / 16 کیلو ولت / 32 کیلو ولت) با چرخه 4 ثانیه خودکار و سرکوب دستی 02048 J را ارائه می دهد.مناسب برای مقاومت کم، شکاف های مدار کوتاه، مدار باز، نشت مقاومت بالا و فلش اوور در تمام انواع کابل ها تا 35 کیلو ولت.

• فرکانس نمونه گیری:1 مگاهرتز ️ 400 مگاهرتز
• محدوده:≥120 کیلومتر (10 محدوده قابل انتخاب)
• حداقل وضوح:0.07 مترمنطقه نابینا:≤10 متر
• ولتاژ فوق العاده:0 ¥8 کلوولت / 0 ¥16 کلوولت / 0 ¥32 کلوولت (سه چرخ)
• انرژی تخلیه:۲۰۴۸ J.قدرت افزايش:۲ کیلو وات
• باتری:10.4 Ah لیتیوم یون، ~ 2 ساعت شارژ، 5 ساعت زمان اجرا
• وزن:≤120 کیلوگرمدرجه حرارت:-20 درجه سانتیگراد +50 درجه سانتیگراد

2. XHDD503E نشانگر خطای کابل

همگام سازی صدا- مغناطیسی ≤0.1 m دقت

نشانگر دیجیتال حرفه ای که از همگام سازی صدا و مغناطیسی برای موقعیت دقیق خطا استفاده می کند.امواج صوتی، و امواج الکترومغناطیسی از طریق تخلیه فلش اوورو واحد میزبان به طور هوشمندانه پردازش و نشان می دهد تفاوت زمان صدا-مقناطیسی در زمان واقعیبا داشتن چهار حالت فیلتر قابل انتخاب (تمام عبور، گذر پایین، گذر بالا، گذر باند) و 16 سطح افزایش خروجی (0 ¢ 112 دبیل) ، آن را به محیط های مختلف زمینه سازگار می کند.عامل محل دقیق نقص را مشخص می کند ≤ 0.1 متر مستقیماً بالای کابل از طریق هدایت بصری و صوتی روشن

• دقت موقعیت:≤0.1 مترولتاژ مرحله:≤0.5 مترمسیر:≤0.5 متر
• حالت فیلتر:تمام گذر (100 ¥ 1600 هرتز) ، گذر پایین (100 ¥ 300 هرتز) ، گذر بالا (160 ¥ 1600 هرتز) ، گذر باند (200 ¥ 600 هرتز)
• سود خروجی:16 سطح (0 ‰ 112 دبیل)مقاومت:۳۵۰ Ω
• تنظیم کانال:8 سطح برای صدا، مغناطیسی و ولتاژ
• باتری:4×18650 لیتیوم، >8 ساعت حالت آماده
• ابعاد:428L×350W×230H میلی متر.وزن:7 کیلوگرم
• درجه حرارت:-25 درجه سانتیگراد ∙ +65 درجه سانتیگرادرطوبت:≤90٪

1. آزمایش عایق کابل و مشخصات خطاانجام اندازه گیری مقاومت عایق اولیه برای تایید وجود خطای و مشخص کردن نوع خطای resistance کم مقاومت، مقاومت بالا، مدار کوتاه، مدار باز یا فلش اوور.
2. موقعیت قبلی خطای (XHHV535-4TSB TDR)قبل از شناسایی TDR یکپارچه را متصل کنید و روش آزمایش بهینه را بر اساس ویژگی های خطا انتخاب کنید. از پالس LV برای نقص های مقاومت پایین / باز یا فلش اوور HV برای نقص های مقاومت بالا استفاده کنید.ضبط خودکار شکل موج، فاصله نقص را در عرض ثانیه در محدوده ≥120 کیلومتر شناسایی می کند..
3. تولید پالس افزایشی (XHHV535-4TSB HV Unit)استفاده از افزایش ولتاژ بالا به صورت دوره ای در سطح ولتاژ انتخاب شده برای ایجاد تخلیه فلش اوور در نقطه خطا.چرخه اتوماتیک 4 ثانیه ای تولید یکپارچه سیگنال صوتی و الکترومغناطیسی را برای نشانگر دقیق تضمین می کند.
4. ردیابی مسیر و علامت گذاریمسیر کابل را بر روی سطح زمین با استفاده از تشخیص سیگنال الکترومغناطیسی ردیابی کنید و مسیر را برای هدایت مرحله مشخص نشان دهید. عمق دفن را در نقاط کلیدی برای برنامه ریزی حفاری اندازه گیری کنید.
5. مشخص کردن دقیق (XHDD503E)با نشانگر شناسي مغناطيسي در مسیر کابل مشخص شده راه برو.مانیتور 4 تفاوت زمانی همزمان نشان می دهد نقطه ای که تاخیر زمان صدا- مغناطیسی به صفر نزدیک می شود، مستقیما بالای نقص استدر محدوده ≤0.1 متر
6. تعمیر و تأیید کابلدقیقاً در نقطه مشخص شده حفاری کنید، کابل را تعمیر کنید، و بازگشت خدمات را با یک آزمایش عایق نهایی برای تأیید یکپارچگی عملیاتی تأیید کنید.
