تستر مقاومت DC ترانسفورماتور برای ترانسفورماتورهای قدرت بزرگ

Name: تستر مقاومت DC ترانسفورماتور برای ترانسفورماتورهای قدرت بزرگ
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHZ1340A
Price: 4,115.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	چین
نام تجاری:	XZH TEST
گواهی:	CE/ISO
شماره مدل:	XHZ1340A

اطلاعات دقیق

محل منبع:

چین

نام تجاری:

XZH TEST

گواهی:

CE/ISO

شماره مدل:

XHZ1340A

برجسته کردن:

High Light

برجسته کردن:

تست جداسازی فاز جریان بالا 40 آمپر

اتصال ولتاژ بالا-پایین همزمان

دی‌مگنتایزینگ مغناطیسی سه فاز

Trading Information

مقدار حداقل تعداد سفارش:

1 واحد

قیمت:

قابل مذاکره

جزئیات بسته بندی:

بسته بندی چوبی

زمان تحویل:

5-8 روز کاری

شرایط پرداخت:

t/t

قابلیت ارائه:

2000 واحد در سال

توضیحات محصول

🎯 برنامه هدف: مهندسی شده برای تیم‌های راه‌اندازی پست‌های فوق‌العاده ولتاژ (UHV) و آزمایشگاه‌های تست ترانسفورماتورهای قدرت بزرگ که با تجهیزات کلاس 330 کیلوولت تا 750 کیلوولت سروکار دارند. برخلاف تستر‌های میدانی استاندارد 20 آمپر، XHZ1340A خروجی تک فاز 40 آمپر و خروجی همزمان سه فاز 20 آمپر + 20 آمپر را ارائه می‌دهد - که به طور خاص برای سیم‌پیچ‌های با مقاومت فوق‌العاده پایین موجود در ترانسفورماتورهای قدرت با توان بالا (MVA)، واحدهای افزایش دهنده ژنراتور (GSU) و ترانسفورماتورهای اتصال که در آن‌ها دقت اندازه‌گیری در سطح میکرو اهم برای تست پذیرش و تجزیه و تحلیل عیب پس از وقوع حیاتی است، طراحی شده است.

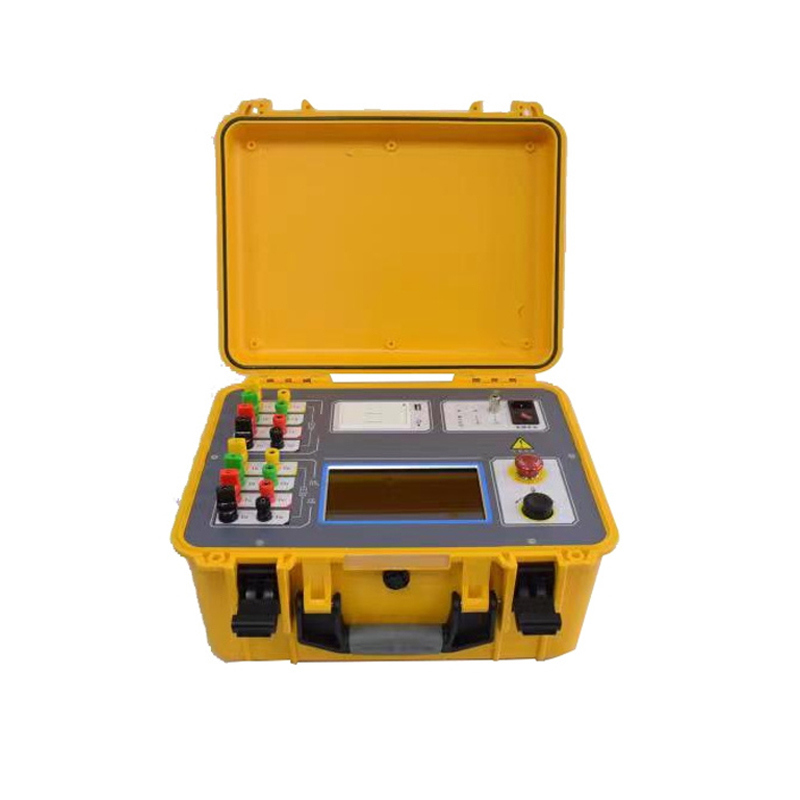

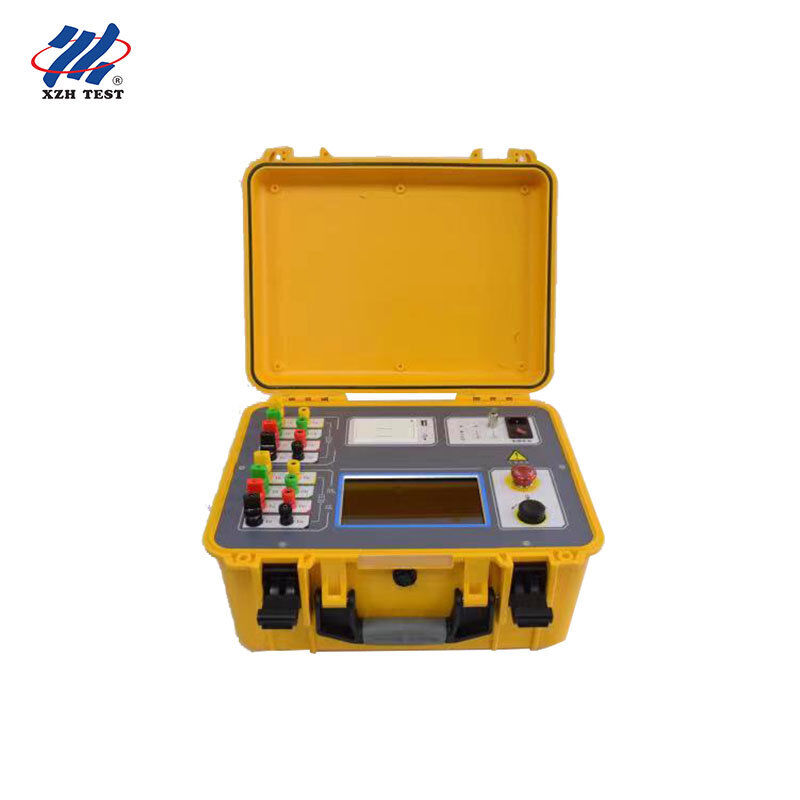

تستر مقاومت DC ترانسفورماتور 40 آمپر XHZ1340A

XHZ1340A یک ابزار تست سریع نسل جدید است که تست کمکی مغناطیسی، اندازه‌گیری همزمان سه فاز و مغناطیس‌زدایی داخلی را در یک پلتفرم با کارایی بالا ادغام می‌کند. این دستگاه که به طور خاص برای اندازه‌گیری مقاومت DC ترانسفورماتورهای قدرت بزرگ - از جمله واحدهای افزایش دهنده ژنراتور، ترانسفورماتورهای اتصال UHV و ترانسفورماتورهای توزیع با توان بالا (MVA) طراحی شده است - دقت استثنایی با وضوح 0.1 میکرو اهم در جریان‌های تست تا 40 آمپر را ارائه می‌دهد.ویژگی‌های کلیدیاتصال همزمان ولتاژ بالا-پایین:

XHZ1340A

همزمان سرب‌های تست جریان/پتانسیل ولتاژ بالا و ولتاژ پایین را وصل کنید بدون نیاز به معکوس کردن یا قطع و وصل مجدد در حین تست - یک طراحی منحصر به فرد که زمان راه‌اندازی را برای ترانسفورماتورهای قدرت بزرگ با سیم‌پیچ‌های متعدد به طور قابل توجهی کاهش می‌دهد.

تست همزمان سه فاز: فازهای A0، B0 و C0 را به طور همزمان برای سیم‌پیچ‌های ستاره‌ای اندازه‌گیری می‌کند و مدت زمان کل تست را بیش از 70% در مقایسه با روش‌های تک فاز متوالی در ترانسفورماتورهای بزرگ کاهش می‌دهد.
کمک مغناطیسی خودکار: سرعت تست را برای ترانسفورماتورهای سه فاز پنج ستونی با اتصال داخلی گوشه ولتاژ پایین با پیش‌اشباع کردن هسته، تسریع می‌کند، به خصوص برای سیم‌پیچ‌های با اندوکتانس بالا که در واحدهای با توان بالا (MVA) یافت می‌شوند، مؤثر است.
نوآوری اندازه‌گیری نقطه خنثی: توالی تست اختصاصی که چالش اندازه‌گیری مقاومت سیم سرب نقطه خنثی را به دقت حل می‌کند - یک مشکل دیرینه در تشخیص ترانسفورماتورهای سه فاز.
خروجی جامع داده: تمام نتایج تست برای سیم‌پیچ‌های ولتاژ بالا، متوسط و پایین را در یک گزارش نمایش و چاپ می‌کند. محاسبه خودکار عدم تعادل سه فاز با تبدیل اختیاری دما به مقادیر مرجع نامی.
حفاظت پیشرفته از ولتاژ برگشتی (Back-EMF): هم دستگاه و هم اپراتور را در حین تخلیه بار القایی محافظت می‌کند و امکان تست ایمن با جریان بالا را بر روی بزرگترین سیم‌پیچ‌های ترانسفورماتور فراهم می‌کند.
ذخیره‌سازی گسترده داده: 200 مجموعه داده تست به طور دائم ذخیره می‌شوند (قابل ارتقا)، با قابلیت خروجی USB برای ادغام با سیستم‌های مدیریت اطلاعات آزمایشگاهی و تجزیه و تحلیل روند بلند مدت.
ساختار مقاوم در برابر میدان: تحمل دمای گسترده (10- درجه سانتیگراد تا 50 درجه سانتیگراد)، مقاومت در برابر ضربه، محافظت در برابر تداخل و فرم فاکتور قابل حمل (430 × 320 × 230 میلی‌متر) که برای استقرار در آزمایشگاه و میدان پست طراحی شده است.
مشخصات فنیجریان تست

سه فاز: 20 آمپر + 20 آمپر، 10 آمپر + 10 آمپر، 5 آمپر + 5 آمپر، 1 آمپر + 1 آمپر

تک فاز: 40 آمپر، 20 آمپر، 10 آمپر، 5 آمپر، 1 آمپر، 0.2 آمپر	محدوده اندازه‌گیری 40 آمپر: 100 میکرو اهم ~ 0.5 اهم \| 20 آمپر: 500 میکرو اهم ~ 1 اهم \| 10 آمپر: 1 میلی اهم ~ 2 اهم
5 آمپر: 10 میلی اهم ~ 4 اهم \| 1 آمپر: 100 میلی اهم ~ 20 اهم \| 0.2 آمپر: 1 اهم ~ 100 اهم	20 آمپر + 20 آمپر: 200 میکرو اهم ~ 0.3 اهم \| 10 آمپر + 10 آمپر: 500 میکرو اهم ~ 0.6 اهم 5 آمپر + 5 آمپر: 10 میلی اهم ~ 1.5 اهم \| 1 آمپر + 1 آمپر: 100 میلی اهم ~ 7 اهم وضوح 0.1 میکرو اهم
دقت	± (خواندن × 0.2% + 2 کلمه)
منبع تغذیه	AC220V ±10%، 50±1Hz
ابعاد	430 × 320 × 230 میلی‌متر
دمای عملیاتی	10- درجه سانتیگراد ~ 50 درجه سانتیگراد
رطوبت عملیاتی	≤ 85% RH
ذخیره‌سازی داده	200 مجموعه داده تست (قابل ارتقا از طریق USB)
سوالات متداول	سوال 1: چه زمانی باید مدل 40 آمپر را به جای تستر مقاومت DC استاندارد 20 آمپر انتخاب کنم؟

خروجی تک فاز 40 آمپر و سه فاز 20 آمپر + 20 آمپر XHZ1340A به طور خاص برای ترانسفورماتورهای قدرت بزرگ که مقاومت سیم‌پیچ آن‌ها بسیار پایین است - معمولاً کمتر از 500 میکرو اهم برای واحدهای با توان بالا (MVA) طراحی شده است. جریان تست بالاتر نسبت سیگنال به نویز را در سطوح اندازه‌گیری میکرو اهم بهبود می‌بخشد و وضوح 0.1 میکرو اهم و دقت ± (0.2% + 2 کلمه) مورد نیاز برای تست پذیرش ترانسفورماتورهای کلاس 330 کیلوولت تا 750 کیلوولت، ترانسفورماتورهای GSU و واحدهای اتصال را ارائه می‌دهد. برای ترانسفورماتورهای کلاس توزیع با مقاومت سیم‌پیچ بالاتر از 1 میلی اهم، مدل‌های 20 آمپر دقت کافی را ارائه می‌دهند.

سوال 2: چگونه ویژگی اتصال همزمان ولتاژ بالا-پایین گردش کار تست را بهبود می‌بخشد؟

تسترهای مقاومت DC معمولی نیاز به اتصال متوالی دارند - سیم‌پیچ‌های ولتاژ بالا را تست کنید، قطع کنید، سپس به سمت ولتاژ پایین وصل کنید. XHZ1340A اجازه می‌دهد تا تمام سرب‌های تست ولتاژ بالا (A, B, C, O) و ولتاژ پایین (a, b, c, o) در ابتدای تست به طور همزمان وصل شوند. ماتریس سوئیچینگ هوشمند دستگاه به طور خودکار جریان تست را به هر سیم‌پیچ به ترتیب هدایت می‌کند بدون اینکه اپراتور مجبور باشد برای تغییر اتصالات از ترانسفورماتور بالا برود. این امر به ویژه برای ترانسفورماتورهای قدرت بزرگ که دسترسی به بوشینگ ممکن است نیاز به سکوهای کار مرتفع داشته باشد و هر چرخه قطع و وصل مجدد زمان قابل توجهی و خطر ایمنی را اضافه می‌کند، ارزشمند است.

سوال 3: چگونه دستگاه مشکل اندازه‌گیری مقاومت سیم سرب نقطه خنثی را حل می‌کند؟

در تست ترانسفورماتور سه فاز، مقاومت سیم سرب نقطه خنثی خطای اندازه‌گیری ایجاد می‌کند که جداسازی آن دشوار است. XHZ1340A از یک توالی تست نوآورانه استفاده می‌کند که با انجام اندازه‌گیری‌های تفاضلی در مسیرهای جریان متعدد، مقاومت سیم سرب خنثی را به صورت ریاضی جبران می‌کند و به طور مؤثر سهم سیم سرب را لغو می‌کند. این روش اختصاصی یک مقدار مقاومت سیم‌پیچ واقعی را بدون نیاز به کالیبراسیون جداگانه سیم سرب خنثی ارائه می‌دهد - یک پیشرفت قابل توجه نسبت به تستر‌های سه فاز معمولی که معمولاً در صورت قابل توجه بودن مقاومت سیم سرب خنثی، مقاومت را بیش از حد تخمین می‌زنند.

سوال 4: آیا نتایج تست می‌توانند به طور خودکار به مقادیر دمای مرجع تبدیل شوند؟

بله. XHZ1340A شامل یک تابع تبدیل دمای داخلی است که مقادیر مقاومت را در دمای مرجع مشخص شده (معمولاً 75 درجه سانتیگراد برای ترانسفورماتورهای قدرت) بر اساس دمای سیم‌پیچ اندازه‌گیری شده و ماده رسانا (مس یا آلومینیوم) به طور خودکار محاسبه می‌کند. نتایج می‌توانند با مقادیر اندازه‌گیری شده و مقادیر جبران شده دما در کنار هم نمایش و چاپ شوند. نرخ عدم تعادل سه فاز نیز به طور خودکار محاسبه می‌شود و هر دو مقدار خام و تبدیل شده می‌توانند در گزارش تست چاپ شده برای انطباق با استانداردهای تست پذیرش IEC و IEEE گنجانده شوند.

سوال 5: دستگاه پس از تست مقاومت DC چه قابلیت مغناطیس‌زدایی را ارائه می‌دهد؟

XHZ1340A مغناطیس‌زدایی خودکار را مستقیماً در گردش کار تست ادغام می‌کند. پس از اتمام اندازه‌گیری مقاومت DC بر روی تمام سیم‌پیچ‌ها، تابع مغناطیس‌زدایی داخلی با استفاده از تضعیف جریان کنترل شده، مغناطیس باقی‌مانده هسته را به طور سیستماتیک حذف می‌کند قبل از اینکه ترانسفورماتور به سرویس بازگردانده شود. این امر نیاز به یک دستگاه مغناطیس‌زدایی جداگانه را از بین می‌برد و از جریان‌های هجوم اولیه، عملکرد نادرست رله حفاظتی و خطرات تریپ همزمان مرتبط با مغناطیس باقی‌مانده جلوگیری می‌کند. چرخه مغناطیس‌زدایی به عنوان یک توالی پس از تست به طور خودکار اجرا می‌شود و دستگاه نشانگر پیشرفت در زمان واقعی را تا زمانی که مغناطیس‌زدایی کامل حاصل شود، ارائه می‌دهد.
