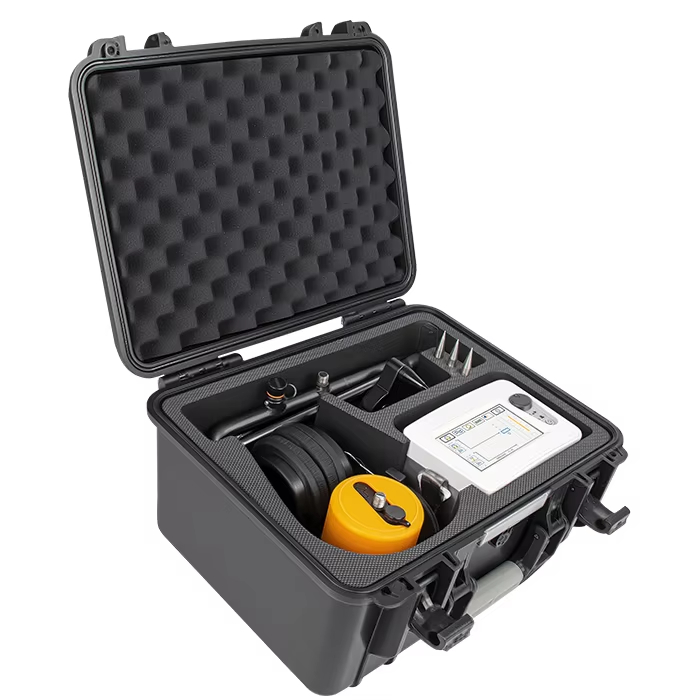

XHDD503E نشانگر خطای کابل با همگام سازی صوتی مغناطیسی برای کابل های زیرزمینی

مکان شناس خطای کابل از اصول برداشت لرزش و محرک الکترومغناطیسی برای تعیین مکان های خاص خطای کابل استفاده می کند.یک ژنراتور پالس ولتاژ بالا باعث تخلیه فلش اوور در نقطه خطا می شود، ایجاد پدیده های فیزیکی که توسط سنجه ویژه ابزار شناسایی می شوند، تقویت می شوند، پردازش می شوند و برای دقیق یافتن نقص ها از طریق بازخورد بصری و صوتی نمایش داده می شوند.

این ابزار برای پیدا کردن نقص های مختلف کابل از جمله مقاومت کم، مدار کوتاه، مدار باز، قطع، نشت مقاومت بالا،و نقص های فلش اوور با مقاومت بالا در کابل های برق، کابل های کواکسیال با فرکانس بالا، کابل های چراغ های خیابانی و سیم های دفن شده از مواد مختلف و بخش های متقابل.

• صفحه نمایش ال سی دی 5 اینچی با روشنایی بالا در معرض نور خورشید تضمین می کند
• ۴ حالت آزمایش: استاندارد، پیشرفته، کاهش سر و صدا و سفارشی
• 4 تابع موقعیت: هماهنگی صوتی - مغناطیسی، صوتی خالص، مغناطیسی خالص و ولتاژ مرحله
• تکنولوژی کاهش نویز پس زمینه با گزینه های فیلتر چندگانه
• مجهز به BNR و تابع خاموش
• قابلیت نشان دادن انحراف مسیر
• سنسورهای سیگنال جداسازی فیزیکی چند لایه ای با درجه ضد آب IP65
• باتری لیتیوم با ظرفیت بزرگ با زمان ایستادگی طولانی و شارژر سریع
• طراحی جمع و جور و سبک با رابط کاربری ساده

این روش بسیار دقیق، اندازه گیری شنیدی سنتی را با تشخیص سیگنال الکترومغناطیسی ترکیب می کند.ابزار هم صدا و هم سیگنال های الکترومغناطیسی را تشخیص می دهد.، با استفاده از تفاوت زمان برای مشخص کردن محل نقص که در آن تفاوت زمان کوچک است.

این روش که عمدتاً برای مقاومت بالا و نقص های فلش اوور استفاده می شود، سیگنال های صوتی را از نقطه تخلیه به سیگنال های الکتریکی تبدیل می کند که تقویت، فیلتر و نمایش داده می شود.نقطه بیشترین شدت صدا نشان دهنده محل نقص است..

این روش مسیر کابل و مکان های نقص را با شناسایی ویژگی های سیگنال پالس با استفاده از یک کویل تحرک تعیین می کند. انحراف در ویژگی های سیگنال پالس نقاط نقص را نشان می دهد.

برای خطاهای خاک کابل دفن شده، این روش از اندازه گیری تفاوت پتانسیل استفاده می کند.نقطه خطا در جایی که تفاوت پتانسیل صفر می شود یا قطب را معکوس می کند مشخص می شود..
