XHGG502A2
توضیحات

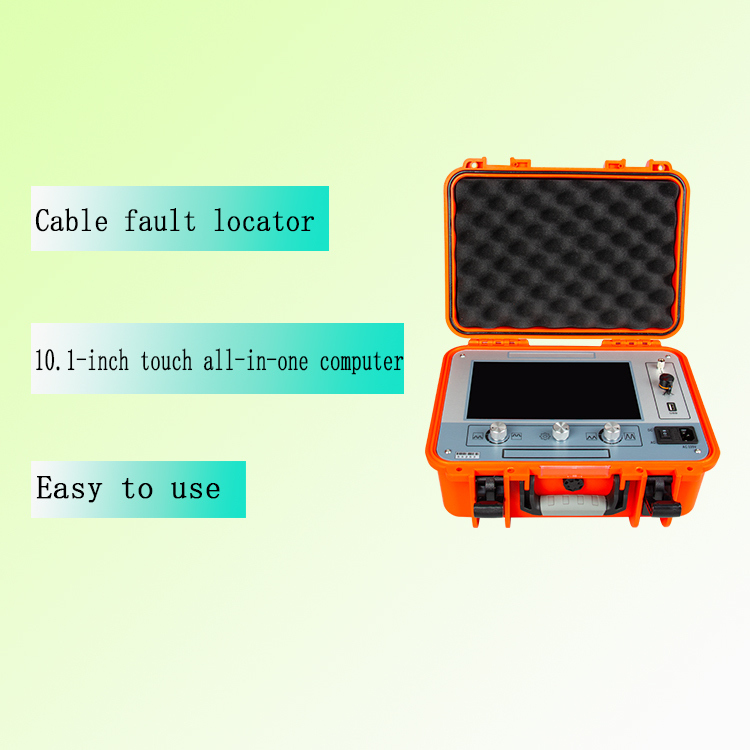

تستر عیب کابل از یک کامپیوتر یکپارچه لمسی 10.1 اینچی با درجه صنعتی، یک رابط نرم‌افزاری عملیاتی ساده، مدارهای مجتمع و دستگاه‌های درجه صنعتی و یک باتری لیتیوم یونی با ظرفیت بالا استفاده می‌کند که پایدار، قابل اعتماد و آسان برای استفاده است.
این تستر عیب کابل یک ابزار ویژه برای اندازه‌گیری و تجزیه و تحلیل وضعیت و فاصله عیب کابل‌های برق است. این تستر عیب کابل از ترکیبی از فناوری الکترونیکی مدرن و فناوری کامپیوتر برای دستیابی به فیلتر کردن سیگنال، جمع‌آوری، پردازش داده‌ها، نمایش گرافیکی و تجزیه و تحلیل گرافیکی استفاده می‌کند. اندازه‌گیری سرعت کابل، تست طول کابل، تست فاصله عیب کابل.
این تستر عیب کابل برای عیوب مقاومت کم، اتصال کوتاه، مدار باز و قطع کابل‌های برق، کابل‌های کواکسیال با فرکانس بالا، کابل‌های چراغ خیابانی و سیم‌های مدفون ساخته شده از مواد مختلف با مقاطع و رسانه‌های مختلف، و همچنین نشت مقاومت بالا و فلاش‌اور مقاومت بالا مناسب است. خرابی شبکه. پارامترهای فنی با «GB/T 18268.1 الزامات ضد تداخل برای تجهیزات تست مورد استفاده در سایت‌های صنعتی»، «DL/T 849.1-2019 شرایط فنی عمومی برای تستر‌های ویژه برای تجهیزات برق قسمت 1: تستر فلاش عیب کابل»، «JJF1042-2020» «مشخصات کالیبراسیون برای تستر‌های عیب کابل» مطابقت دارد.
حالت کار: TDR (پالس ولتاژ پایین)، فلاش‌اور ولتاژ بالا (ICE (جریان ضربه)/افت)
ویژگی‌ها
• صفحه نمایش لمسی TFT تمام رنگی 10.1 اینچی;
• سیستم تعبیه شده، حالت نمایش و عملکرد ایمن، پایدار و ساده؛
• با عملکرد تست سرعت موج کابل، طول کابل و فاصله عیب؛
• نمونه‌برداری مداوم کاملاً خودکار، ضبط شکل موج در همه زمان‌ها، به موقع و دقیق.
• مجهز به تنظیم محدوده تست خودکار، تجزیه و تحلیل خودکار شکل موج و نمایش فاصله تست.
• منوی کامل انگلیسی، دو روش عملیات لمسی و دکمه‌های کدگذاری شده، ساده، سریع و قابل اعتماد.
• مجهز به فناوری تست روش پالس ولتاژ پایین، روش فلاش‌اور ولتاژ بالا، نمایش شکل موج صاف و آسان برای تفسیر است.
• این ابزار دارای قابلیت‌های پردازش داده‌های قدرتمند است و مدیریت و بایگانی فایل‌های شکل موج را برای کاربران راحت می‌کند.
• دارای یک عملکرد ذخیره‌سازی شکل موج تست عظیم: شکل موج‌های آزمایش شده در محل را می‌توان به راحتی در ابزار به ترتیب مشخص شده توسط نام‌گذاری چینی برای فراخوانی و مشاهده در هر زمان ذخیره کرد. می‌تواند بیش از 8000 رکورد از پالس‌های ولتاژ پایین و شکل موج‌های فلاش‌اور ولتاژ بالا را ذخیره کند و چندین پالس بیش از 250 رکورد شکل موج را می‌توان ثبت کرد و فایل‌های شکل موج را می‌توان با استفاده از ارتباط USB به نرم‌افزار کامپیوتر برای مدیریت و تجزیه و تحلیل وارد کرد.
• روشنایی فوق‌العاده بالا، روشنایی نور پس‌زمینه LED به 280 نیت می‌رسد، وضوح 1024*600، مناسب برای محیط‌هایی که در معرض نور مستقیم خورشید در حین کار هستند.
مشخصات فنی
| فرکانس نمونه‌برداری |
80مگاهرتز |
| دامنه پالس ولتاژ پایین |
100V±15% |
| محدوده فاصله‌یابی |
≥65کیلومتر |
| محدوده تستe |
300 متر/1 کیلومتر/5 کیلومتر/25کیلومتر/65کیلومتر |
| عرض پالس |
0.125uS/0.50uS/2.50uS/7.25uS/10.0uS |
| حداقل وضوح |
0.1متر |
| منطقه کور تست |
≤20 متر |
| خطای اندازه‌گیری |
≤±(0.5%×L+1m)، L طول کابل است |
| حالت منبع تغذیه |
شارژ AC110V~240V، 50Hz/60Hz |
| حجم و وزن |
L358mm×W284mm×H168mm-4.7kg |
| شرایط کاری |
دما -20ºC~+65ºC، رطوبت نسبی 90٪، فشار اتمسفر 750±30mmHg |
لیست بسته‌بندی
XHDD503B
معرفی یاب عیب کابل XHDD503B از روش همگام‌سازی صوتی و مغناطیسی برای تعیین نقطه عیب کابل برق استفاده می‌کند. فلاش‌اور الکترونیکی توسط ژنراتور تخلیه ضربه‌ای تولید می‌شود، توسط پروب مربوطه جمع‌آوری و تقویت می‌شود و موقعیت دقیق نقطه عیب با قضاوت شنوایی و بصری تعیین می‌شود. این دستگاهی است که موقعیت‌یابی دقیق نقطه عیب کابل را در محدوده اندازه‌گیری تقریبی تکمیل می‌کند و اختلاف زمان صوتی و مغناطیسی را جمع‌آوری می‌کند. این فناوری موقعیت‌یابی، تست کمکی مسیر و سایر فناوری‌ها را ادغام می‌کند و حالت‌های تست متعدد و اطلاعات اعلان غنی و متنوع را برای تکمیل کارآمد و دقیق مکان‌یابی عیب کابل ارائه می‌دهد.
شاخص‌های فنی
| آکوستیک-عملکرد نقطه ثابت همزمان مغناطیسی |
| آکوستیک-عملکرد نقطه ثابت همزمان مغناطیسی |
کانال صدا |
الف) پهنای باند
همه عبور: 100Hz~1500Hz.
عبور کم: 100Hz~400Hz.
Qualcomm: 150Hz~1500Hz.
عبور باند: 200Hz~600Hz.
ب) حداکثر سیگنال به دست آوردن: >=100dB.
ج) دقت نقطه ثابت: 0.1 متر. |
| کانال میدان مغناطیسی |
حداکثر افزایش سیگنال: >=100db |
| حالت موقعیت‌یابی زمان عبور آکوستومغناطیسی: نمایش شکل موج، نمایش زمان عبور صوتی و مغناطیسی. |
| افزایش سیگنال: قابل تنظیم از 1 تا 8 سطح. |
| کانال میدان مغناطیسی: قابل تنظیم از 1 تا 8 سطح |
| نمودار میله‌ای قدرت سیگنال صوتی نشان می‌دهد و آستانه ماشه صدا (0 تا 99 سطح) قابل تنظیم است. |
| قدرت سیگنال الکترومغناطیسی توسط یک نمودار میله‌ای نشان داده می‌شود، آستانه ماشه میدان مغناطیسی (0 تا 99 سطح) قابل تنظیم است و دارای عملکرد اعلان ماشه میدان مغناطیسی است. |
| نمایش نمودار میله‌ای قدرت سیگنال الکترومغناطیسی، آستانه ماشه میدان مغناطیسی قابل تنظیم، با عملکرد اعلان ماشه میدان مغناطیسی. |
| حالت موقعیت‌یابی اختلاف زمان آکوستیک-مغناطیسی: نمایش شکل موج، حداکثر اختلاف زمان آکوستیک-مغناطیسی 80 میلی‌ثانیه است که می‌تواند به طور خودکار محاسبه و به صورت دستی تجزیه و تحلیل شود. می‌تواند آخرین اختلاف زمان آکوستیک-مغناطیسی را ثبت کند. |
| منبع تغذیه: |
الف) باتری: بسته باتری لیتیوم یونی داخلی، ولتاژ 8.4 ولت، ظرفیت 2.4Ah
ب) زمان استفاده: زمان استفاده مداوم > 8 ساعت؛
ج) شارژر: ورودی AC220V±10٪، 50Hz؛ خروجی اسمی 8.4 ولت، 1 آمپر
د) زمان شارژ:<3 ساعت. |
| حالت نمایش: LCD رنگی 5 اینچی، وضوح 854*480، با عملکرد لمسی. |
| دمای محیط عملیاتی: -20°C-65°C، رطوبت ≤90٪ RH، ارتفاع<4500 متر. |
