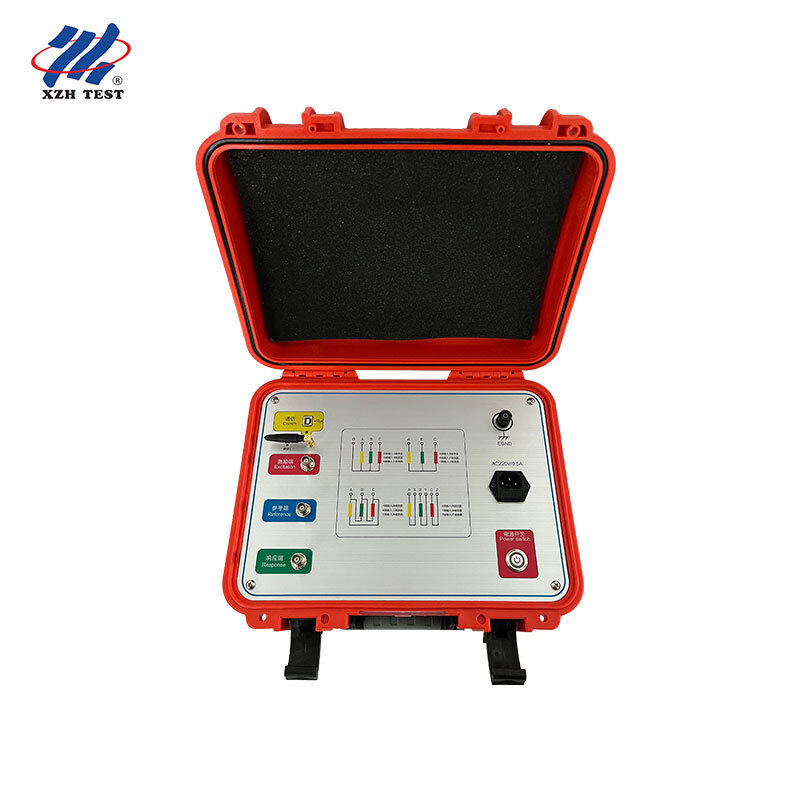

تستر تغییر شکل سیم‌پیچ ترانسفورماتور با فناوری FRA | XHBX1501

XHBX1501 ترانسفورماتور پیچ و خم تغییر شکل تست پیشرفتهتجزیه و تحلیل پاسخ فرکانس (FRA)تکنولوژی برای تشخیص دقیق خرابی های داخلی ترانسفورماتور، با اندازه گیری پارامترهای مشخصه پیچ و تاب ترانسفورماتور در دامنه فرکانس های مختلف،این ابزار تغییرات پاسخ را برای تعیین شدت تغییر شکل پیچ و تاب اندازه گیری می کند..سیستم داده های تشخیصی روشن را برای ارزیابی اینکه آیا ترانسفورماتورها نیاز به تعمیر و نگهداری یا تعمیر دارند، فراهم می کند..

XHBX1501 کار می کنهتکنولوژی DDS (تخلیص دیجیتال مستقیم) با فرکانس پر سرعتبرای تشخیص دقیق خطا در محدوده پاک کننده 100Hz2MHz. یک سیستم نمونه گیری 16 بیتی A/D دو کانال با سرعت بالا هم زمان داده های پاسخ دامنه و مرحله را ضبط می کند،امکان شناسایی:

• پیچ و خم کردن و تغییر شکل دادن
• جابجایی کویل و شیب
• تغییر شکل مدار کوتاه بین چرخش
• خطاهای مدار کوتاه تماس فاز به فاز

• حالت پاک کردن دوگانه:سیستم های اندازه گیری فرکانس خطی و قطعات قطعات، پیکربندی های آزمایشی انعطاف پذیر را برای اندازه های مختلف ترانسفورم و اهداف تحقیق بهینه می کنند.
• شاخص گذاری فرکانس انعطاف پذیر:از هر دو شاخص فرکانس خطی و لوگاریتم پشتیبانی می کند تا با الزامات تشخیصی خاص و نیازهای انطباق استاندارد مطابقت داشته باشد.
• تجزیه و تحلیل مقایسه دوگانه:مقایسه افقی شباهت های فاز A-B-C را ارزیابی می کند تا الگوهای تغییر شکل نامتقارن را شناسایی کند.مقایسه طولی، اندازه گیری های فعلی را بر روی داده های پایه تاریخی قرار می دهد تا تخریب تدریجی را در طول زمان تشخیص دهد..
• میکروپروسسر سرعت بالا:یکپارچه سازی پیشرفته با پردازش داخلی سرعت آزمایش 1 ٪ 2 دقیقه در هر فاز را ارائه می دهد و تجزیه و تحلیل سه فاز جامع را در یک بازدید از سایت واحد امکان پذیر می کند.
• ارتباطات دوگانه:پورت USB برای اتصال مستقیم به کامپیوتر و Bluetooth بی سیم اختیاری برای کنترل از راه دور و انتقال داده در تاسیسات ترانسفورموری خطرناک یا دشوار.
• تولید گزارش اتوماتیک:نرم افزار به طور خودکار داده های آزمایش، منحنی های مقایسه و نتیجه گیری های تشخیصی را به یک سند ورد فرمت شده جمع آوری می کند که برای ورود به گزارش های تحقیقات خرابی آماده است.ارائه مطالبات بیمهو مدارک گارانتی.
• DL/T911-2004 رعایت:انطباق کامل با استاندارد صنعت برق چین برای تجزیه و تحلیل پاسخ فرکانس ترانسفورماتورهای قدرت، اطمینان از پذیرش قانونی یافته های تشخیصی.
