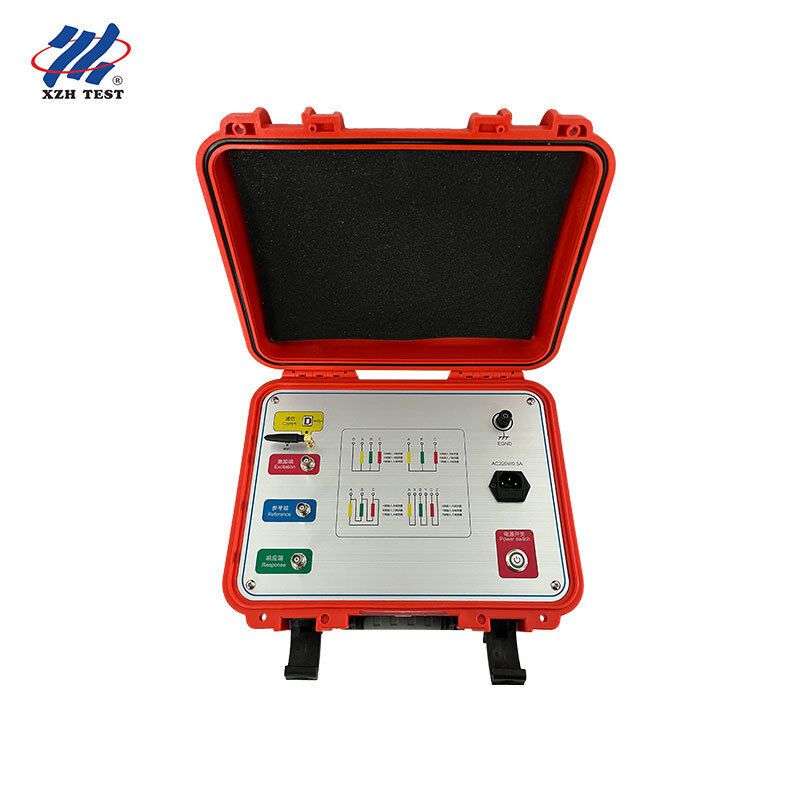

تستر تغییر شکل سیم‌پیچ ترانسفورماتور با فناوری FRA | XHBX1501

Name: تستر تغییر شکل سیمپیچ ترانسفورماتور با فناوری FRA | XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	چین
نام تجاری:	XZH TEST
گواهی:	CE/ISO
شماره مدل:	XHBX1501

اطلاعات دقیق

محل منبع:

چین

نام تجاری:

XZH TEST

گواهی:

CE/ISO

شماره مدل:

XHBX1501

برجسته کردن:

High Light

برجسته کردن:

فرکانس دقیق پاک کردن DDS

تنظیمات اثر انگشت کارخانه

نمونه گیری A/D 16 بیتی دو کانال

Trading Information

مقدار حداقل تعداد سفارش:

1 واحد

قیمت:

قابل مذاکره

جزئیات بسته بندی:

بسته بندی چوبی

زمان تحویل:

5 تا 8 روز کاری

شرایط پرداخت:

T/T

قابلیت ارائه:

2000 واحد در سال

توضیحات محصول

کاربرد هدف:هدف ساخت برای خطوط تولید ترانسفورماتور و بخش های QA / QC که نیاز به ایجاد دقیق و قابل ردیابی اثر انگشت FRA قبل از ارسال محصول دارند.متمایز از ابزار تشخیصی میدان, the XHBX1501 focuses on factory-floor verification of winding integrity immediately after assembly — creating the authoritative reference dataset against which all future field measurements will be compared throughout the transformer's 30+ year service life.

تست کننده انحراف پیچ و تاب ترانسفورماتور

XHBX1501 ترانسفورمور پیچ و خم تغییر شکل تست پیشرفته استفاده می کندتجزیه و تحلیل پاسخ فرکانس (FRA)تکنولوژی برای ارزیابی دقیق شرایط پیچ داخلی ترانسفورمور با اندازه گیری پارامترهای مشخص در دامنه فرکانس های مختلفاین ابزار تغییرات واکنش پیچ و تاب را برای تعیین شدت تغییر شکل اندازه گیری می کند.به عنوان یک ابزار در کارخانه، این ابزار می تواند به طور دقیق ارزیابی کند که آیا ترانسفورماتورها نیاز به تعمیر و نگهداری دارند یا خیر.این اثر انگشت طلایی مرجع FRA را ایجاد می کند که کل استراتژی تشخیص چرخه عمر ترانسفورمور را ثابت می کند.

XHBX1501

ویژگی های کلیدی برای تضمین کیفیت تولید

تاسیسات اولیه کارخانه:ایجاد اثر انگشت دقیق واکنش فرکانس برای هر پیچ ترانسفورموری تولید شده جدید قبل از حملادعاهای تضمین، و تحقیقات شکست.
پاک کردن فرکانس دیجیتال DDS:تکنولوژی سنتز دیجیتال مستقیم دقیق تشخیص خطای دقیق را در سراسر محدوده 100 هرتز 2 مگاهرتز ارائه می دهد، تشخیص پیچ و خم کردن پیچ و خم کردن، جابجایی، شیب زدن، مدار کوتاه بین چرخش,و نقص های تماس فاز به فاز در طول آزمایشات تولید.
نمونه گیری A/D 16 بیتی دو کانال:ضبط دو کانال همزمان با سرعت بالا از داده های پاسخ دامنه و فاز اطمینان از دقت اندازه گیری درجه آزمایشگاهی در طبقه کارخانه را فراهم می کند.
قابلیت مقایسه دوگانه:مقایسه افقی (تایید تقارن فاز A-B-C) تضمین می کند که هر سه فاز با تحمل های تولید مطابقت دارند.مقایسه طولی به تکنسین های زمینه ای آینده امکان می دهد تا اندازه گیری های سرویس را با خط پایه کارخانه برای تشخیص زودهنگام تخریب پوشش دهند.
حالت پاک کردن دوگانه:پاکسازی فرکانس خطی و بخش بندی شده با شاخص بندی خطی یا لوگاریتمک ️ پیکربندی های انعطاف پذیر برای مطابقت با طرح های خاص ترانسفورماتور و الزامات مشخصات مشتری.
تولید گزارش اتوماتیک:داده های آزمایش، منحنی های مقایسه و نتیجه گیری های تشخیصی عبور/شکست را به اسناد ورد فرمت شده جمع آوری می کندو سوابق ردیابی QA.
DL/T911-2004 رعایت:انطباق کامل با استانداردهای صنعت برق، تضمین نتایج آزمایش کارخانه توسط مشتریان خدمات عمومی، بازرسان شخص ثالث و مقامات نظارتی پذیرفته می شود.

مشخصات فنی

محدوده فرکانس پاک کردن	100 هرتز 2 مگاهرتز
محدوده اندازه گیری دامنه	-100دبيل 20دبيل
دقت فرکانس اسکن	0.005 درصد
مقاومت خروجی سیگنال	50Ω
مقاومت ورودی سیگنال	1MΩ
دامنه خروجی سیگنال	±10V اوج (برنامه تنظیم)
نمونه گیری A/D	دو کانال 16 بیتی با سرعت بالا
سرعت تست	۱/۲ دقیقه در هر مرحله پیچ
ارتباطات	USB + بلوتوث اختیاری
ابعاد	۳۱۰ × ۴۰۰ × ۳۳۰ میلی متر (حافیه آلومینیومی)
استاندارد انطباق	DL/T911-2004

پرسش های مکرر

سوال 1: چرا ایجاد اثر انگشت پایه کارخانه برای مدیریت چرخه عمر ترانسفورماتور ضروری است؟

خط پایه FRA کارخانه تنها مهم ترین مجموعه داده مرجع برای کل عمر یک ترانسفورماتور است. field technicians comparing post-incident or maintenance FRA measurements have no authoritative "as-manufactured" signature to reference — forcing reliance on sister-unit comparisons that may mask gradual degradation shared across all units. XHBX1501 اين اثر انگشت طلایی را در نقطه توليد ایجاد مي کند، وقتي که هندسه ی پیچ و تاب درست شناخته شده باشد،بررسی پس از حملاین یک نیاز استاندارد در بسیاری از مشخصات تدارکات خدمات عمومی برای ترانسفورماتورهای بالاتر از 110kV است.

س2: چگونه جریان کار آزمایش کارخانه با فرآیندهای QA موجود در تولید ادغام می شود؟

XHBX1501 براي ادغام بي نقص در تست توليد ترانسفورماتور طراحی شده استیک اندازه گیری سه فاز کامل، حداقل زمان را به دنباله آزمایش موجود در کارخانه اضافه می کند.عملکرد گزارش خودکار ورد یک سند فرمت شده را که شامل تمام منحنی های پاسخ فرکانس، داده های مقایسه فاز،و نتیجه گیری های موفقیت آمیز / شکست خورده ️ مستقیماً به بسته مستندات آزمون پذیرش کارخانه (FAT) ترانسفورماتور متصل می شوداتصال USB و Bluetooth اختیاری امکان انتقال داده به پایگاه داده های QA کارخانه و مخازن تحویل مشتری را بدون نسخه برداری دستی فراهم می کند.

س3: چه نوع نقص پیچ و تاب می تواند در طول آزمایش تولید شناسایی شود؟

XHBX1501 چهار دسته اصلی از ناهنجاری های پیچ در طول تولید را شناسایی می کند: (1) پیچ و خم کردن پیچ و خم کردن پیچ و خم کردن پیچ و خم(2) جابجایی و شیب گیری کویل عدم تراز محوری قابل تشخیص قبل از ترک ترانسفورماتور از کارخانه(3) تغییر شکل کوتاه مدار بین دور و نشان دهنده آسیب عایق در طول مونتاژ و (4) نقص های تماس فاز به فاز.تشخیص این نقص ها در کارخانه مانع از خرابی های گران قیمت در زمینه و مطالبات تضمین می شود، در حالی که تکنولوژی پاکسازی دقیق DDS اطمینان می دهد حتی ناهنجاری های ظریف در اثر انگشت پایه ثبت می شوند.

سوال 4: چگونه باید داده های پایه کارخانه به مشتری نهایی منتقل شود؟

XHBX1501 از روش های انتقال داده های متعدد پشتیبانی می کند: (1) تولید خودکار سند Word ️ گزارش های فرمت شده آماده برای گنجاندن در بسته های مستندات FAT؛(2) صادرات ذخیره سازی انبوه USB فایل های داده خام سازگار با نرم افزار تجزیه و تحلیل ارائه شده به مشتریان(3) اتصال مستقیم به کامپیوتر از طریق USB برای ادغام با سیستم های مدیریت QA کارخانه.ما توصیه می کنیم مشتریان را با هر دو گزارش قالب بندی شده PDF / Word برای مرجع فوری و فایل های داده خام برای مقایسه طولی آینده با استفاده از نرم افزار تجزیه و تحلیل FRA خود فراهم کنیم.فرمت سازگار با DL/T911-2004 قابلیت همکاری با سیستم عامل های تشخیصی استاندارد را تضمین می کند.

س5: آیا اثر انگشت می تواند یکپارچگی پیچ و تاب را پس از حمل به محل نصب تأیید کند؟

مطمئناً و این یکی از ارزشمندترین کاربردهای خط پایه کارخانه است. بعد از انتقال ترانسفورماتور به محل نصب،یک اندازه گیری سریع FRA با استفاده از هر ابزار سازگار می تواند با خط پایه کارخانه مقایسه شود تا تأیید شود که هیچ گونه تغییر شکل پیچ و تاب در طول حمل و نقل و دستکاری رخ نداده است.عملکرد مقایسه طولی، اندازه گیری در محل را مستقیماً بر روی منحنی های مرجع کارخانه قرار می دهد و بلافاصله هرگونه انحراف را برجسته می کند.این امر به ویژه برای ترانسفورماتورهای قدرت بزرگ که در مسافت های طولانی یا زمین های چالش برانگیز حمل می شوند بسیار مهم است، جایی که جابجایی پیچ و تاب ناشی از حمل و نقل یک حالت شکست شناخته شده است.شناسایی چنین آسیب هایی قبل از راه اندازی می تواند از خرابی های فاجعه بار در حال استفاده جلوگیری کند و مطالبات بیمه حمل و نقل را به طور موثر حل کند.
