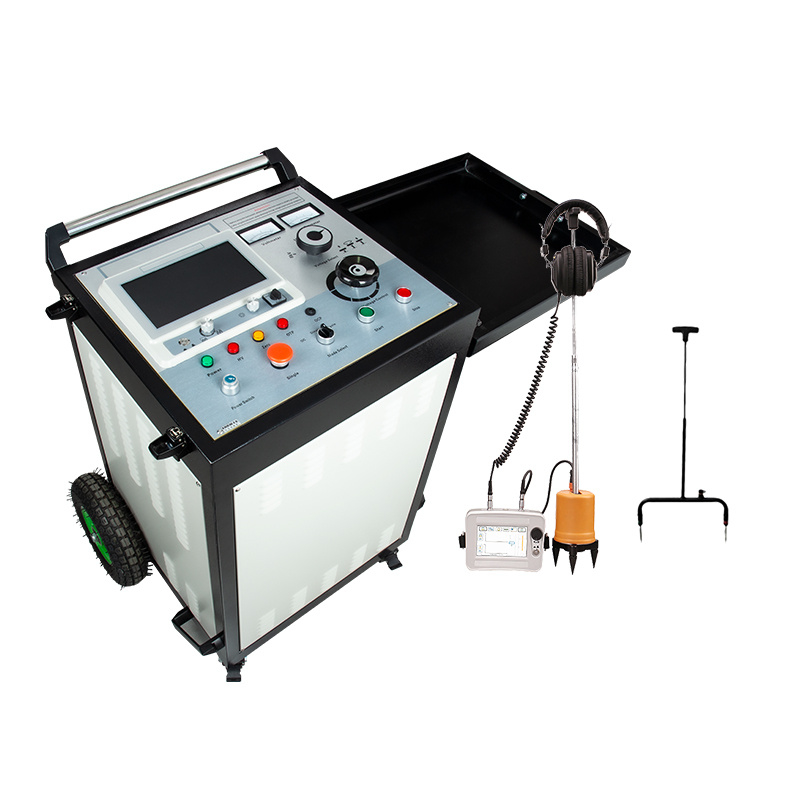

واحد آماده حمل و نقل در فضای باز با چهار چرخ، IP43
استفاده از "turn&click" ساده است
رابط دکمه چرخش
انرژی افزایش/تکثیر 2048
آزمایش/افزایش/طوفان در جریان مستقیم ژول تا 32 کیلوولت، سوزاندن تا 32 کیلوولت قدرت کاری 2000VA روش های انتقال: ARC Multishot، ICE و DECAY،پالس ولتاژ پایین مدارهای ایمنی داخلی برای نظارت بر اتصال به زمین (F-Ohm) و نظارت بر پتانسیل لمس (F-Voltage)
ویژگی
• 10.1 اینچ صفحه لمسی TFT تمام رنگی؛
• سیستم جاسازی شده، حالت امن، پایدار، نمایش ساده و عملکرد؛
• با عملکرد آزمایش سرعت موج کابل، طول کابل و فاصله خطا؛
• نمونه گیری مداوم کاملا خودکار، ضبط شکل موج در هر زمان، به موقع و دقیق.
• با تنظیم اتوماتیک محدوده آزمایش، تجزیه و تحلیل موج خودکار و نمایش فاصله آزمایش.
• منوی کامل چینی، دکمه لمس و کدگذاری دو حالت کار، ساده، سریع و قابل اعتماد.
• با روش نبض ولتاژ پایین، روش فلش اوور ولتاژ بالا، روش نبض چندگانه (۸ بار) تکنولوژی آزمایش، نمایش شکل موج صاف و آسان برای خواندن است.
• در صورت استفاده از روش پالس چندگانه، برای نمایش 8 گروه از مقایسه شکل موج ولتاژ بالا و پایین، که برای فاصله تست خودکار مناسب است، با یک پیوندهای پالس استفاده می شود.تجزیه و تحلیل دستی و اندازه گیری فاصله.
• این ابزار دارای قابلیت های پردازش داده های قدرتمند است که برای کاربران برای مدیریت و بایگانی فایل های موج آسان است.
• دارای یک عملکرد ذخیره سازی موج آزمایشی عظیم است: موج های مورد آزمایش در محل می توانند به راحتی در ابزار در ترتیب مشخص شده توسط مقررات نامگذاری چینی ذخیره شوند،تا بتونن هر وقت که بخوان به منظور مشاهده و تحلیل فراخوانده بشن؛ می تواند بیش از ۸۰۰۰ رکورد امواج ولتاژ پایین و ولتاژ بالا و بیش از ۲۵۰ رکورد امواج ولتاژ چندگانه را ذخیره کند.فایل های شکل موج را می توان به نرم افزار کامپیوتر برای مدیریت و تجزیه و تحلیل با استفاده از ارتباطات USB وارد کرد.
• روشنایی فوق العاده بالا، روشنایی LED تا 280nit، رزولوشن 1024 * 600، آسان برای کار در نور مستقیم خورشید.
• بسته باتری لیتیوم ظرفیت بزرگ ساخته شده، از شارژ سریع پشتیبانی می کند و می تواند در محیطی بدون منبع برق آزمایش شود.
پارامترهای فنی
| ویژگی های کلی |
| سیستم موقعیت خطای کابل قابل حمل |
| رابط گرافیکی |
رابط گرافیکی، ساده تر و کارآمدتر. |
| عملیات |
چرخش و کلیک یک دکمه واحد (جوج دایلر) در واحد کنترل |
| مدیریت داده ها |
پایگاه داده عمومی |
| همگام سازی داده ها |
اتوبوس سریال جهانی |
| واحد کنترل |
| نمايش |
پنل رنگی TFT با نور LED |
| ضد درخشش |
داشته باشم |
| چند لمسی |
داشته باشم |
| صفحه LCDاندازه |
10" |
| نسبت ابعاد |
16:9 |
| قطعنامه |
1024x768 فول اچ دی |
| روشنایی |
450 cd/m2 |
| امنیت |
| سازگاری |
انطباق CE؛EN 61010,EN 50191,VDE 0104,VDE 015,DGUV 203-034 ((BGI 891) |
| دستگاه های تخلیه و زمین گذاری |
72kJ، معادل انرژی ذخیره شده در یک خازن 10μF شارژ شده به شارژ سریع 120kV DC: ثابت زمان تخلیه < 1 ثانیه |
| وضعیت سیستم |
نظارت و نشان دادن در زمان واقعی |
| از لحاظ ذاتی امن است |
در صورت قطع برق بلافاصله زمین بگیرید |
| قفل ایمنی F-U |
نظارت بر اتصال ولتاژ کار ( مدار ولتاژ بالا) |
| قفل ایمنی F-Ohm |
نظارت بر اتصال زمین عملیاتی ( مدار ولتاژ بالا) |
| ویژگی های امنیتی |
پنل جلویی: کلید روشن کردن و خاموش کردن، دکمه قفل کردن، توقف اضطراری، چراغ نشانگر فشار باقیمانده، کلید ولتاژ بالا واحد کنترل: دکمه |
| دستگاه های ایمنی |
نشانگر وضعیت زمین گیری سیستم، دستگاه محافظت از قدرت ورودی، نظارت بر اتاق ولتاژ بالا از طریق تماس با درب، دستگاه ایمنی خارجی |
| نظارت بر قدرت ورودی |
محافظت از ولتاژ بالا، محافظت از ولتاژ پایین، دستگاه جریان باقیمانده (RCD) |
| تعریف سیم کشی |
داخل سيستم يه تابلوي برق هست |
عملکرد سیستم
1. استفاده از DC یا ولتاژ بالا پالس برای ایجاد نقطه خطای کابل فلش بیش از و تخلیه
2از اصل بازتاب موج سفر استفاده کنید تا اندازه گیری تقریبا از همه انواع خطاهای عایق اصلی کابل را انجام دهید.
3. استفاده از روش هماهنگی صوتی و مغناطیسی برای انجام اندازه گیری دقیق از تمام انواع کابل خطاهای عایق اصلی
من، ژنراتور ولتاژ بالا
| حالت خروجی |
DC، تک، چرخه |
| ولتاژ خروجی |
0-8kV0-16kV0-32kV |
| خازن داخلی |
64UF،16UF،4UF |
| انرژی تخلیه |
2048J@ هر سطح ولتاژ |
| قدرت ضربه |
2000VA |
| سرعت نبض |
تاثير اتوماتيك براي حدود6ثانیه، ضربه دستی برای هر زمان کنترل |
| تغییر سطح ولتاژ افزایش |
راهنما |
| نوع تنظیم ولتاژ |
مستمر |
| نشان دادن |
اندازه گیری ولتاژ جانبی ولتاژ بالا، نشان دادن ولتاژ خروجی و در حال حاضر در زمان واقعی |
| تغییر حالت کار |
راهنما |
| کوپلر |
جعبه نمونه گیری چند پالس داخلی |
| حفاظت ایمن |
با عملکرد حفاظت از صفر شروع، امن و قابل اعتماد |
| مرخصی |
طراحی اندازه گیری ولتاژ بالا منحصر به فرد، در حالت توقف به طور خودکار ظرفیت داخلی دستگاه را تخلیه می کند |
| قدرت کار |
AC 220V±15%,50 هرتز±2 هرتز(60 هرتز) |
| تست ولتاژ مقاومت DC |
ولتاژ خروجی قابل تنظیم و محدوده نشان 0-32kV، محدوده نشان دهنده جریان خروجی 0-20A |
| جریان سوخت |
حالت خطا (سوزان) با جریان تا
60 mA @ 32 kV، 120 mA @ 16kV، 240 mA @ 8kV |
| امنیت |
محافظت از ولتاژ بیش از حد، جریان بیش از حد، گرم شدن بیش از حد.
تخلیه اتوماتیک پس از کار |
| درجه بندی حفاظت |
حداقل IP54 |
| ابعاد(ملی متر) |
534L×444W×805H میلی متر |
| وزن کل |
بیش از 130 کیلوگرم |
| II,مکان شناس خطای کابل TDRII، مکان شناس خطای کابل TDR |
| روش آزمایش |
ولتاژ پایین، ولتاژ الکتریکی، ولتاژ الکتریکی، ولتاژ الکتریکی |
| میزان نمونه گیری |
1MHz~400MHz |
| خروجی پالس |
تک قطبی |
| دامنه نبض |
300 ولت |
| عرض پالس |
0.15μS/0.30μS/0.60μS/1.20μS/2.4μS/5.0μS/7.5μS/10μS |
| دامنه اندازه گیری |
≥120کیلومتر |
| محدوده اندازه گیری |
100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| حداقل وضوح |
0.07 متر |
| خطای اندازه گیری |
≤±(0.5%×L+1m) ،Lطول کابل |
| افزایش سیگنال |
صفر... صد درصدقابل تنظیم |
| سرعت تکثیر |
10...999.9m/μs |
| مقاومت خروجی |
تطابق اتوماتیک |
| پرتاب کننده |
اتوماتیک ادامه |
| تجزیه و تحلیل نتایج |
اندازه گیری اتوماتیک فاصله نقص |
| شرایط کار |
دمای -25°C تا +65°C، رطوبت نسبی 85%، فشار جوی 750±30mmHg |
| III.کابل های آکوستیک و مغناطیسی هم زمان |
| حالت مکان |
حالت استاندارد، حالت پیشرفته، حالت کاهش نویز، حالت سفارشی (ms، شکل موج) |
| روش مکان |
روش تفاوت زمان هوشمند، روش ولتاژ مرحله ای، روش بازرسی الکترومغناطیسی، روش اندازه گیری صوتی |
| دقت موقعیت |
نقطه ثابت: 0.1m، مسیر: 0.1m، ولتاژ مرحله: 0.1m |
| نمايش |
TFT فوق روشن 5 اینچ، 800×480 رنگ واقعی |
| زبان |
زبان گرافیکی بیشتر بصری است |
| سود |
120dB، تنظیم کاملا خودکار، همچنین می تواند به صورت دستی تنظیم شود |
| محدوده فرکانس |
100 تا 1600 هرتز |
| محدوده پویا |
0~112dB ((۱۶ دنده) |
| شلیک هم زمان |
شلیک کننده ی همزمان کاملا خودکار صوتی؛ شلیک کننده ی همزمان کاملا خودکار میدان مغناطیسی |
| محدوده تشخیص |
0.00~99.99ms،75mV~75V |
| کاوشگر |
خودکار خاموش، کاملا دیجیتال فلز هوشمند کاوشگر |
| هدفون |
350Ω کاهش شدید صدا و فناوری ضد تداخل |
| قدرت کار |
4*18650 باتری لیتیوم استاندارد |
| ساعات کاری |
بیش از 8 ساعت |
| دمای محیط |
-25 تا 65 درجه سانتیگراد رطوبت نسبی: ≤ 90% |
| وزن |
میزبان 0.6kg؛ سنسور 1.4kg |
| درجه ضد آب |
IP65 |
V کابل های آزمایش
| (توجه: به دلیل وجود 35کابل های ولتاژ بالا kV، کابل های ولتاژ بالا خاص ساخته شده اند و باید در طول کار از محل دور نگه داشته شوند.) |
| کابل خروجی ولتاژ بالا |
سیم هسته ای 2.5mm2 قرمز، مقاومت در برابر ولتاژ 50kV DC، با لایه محافظ، قطر بیرونی 14mm، طولمی تواند بر اساس مشتری سفارشی شود'الزامات، از جمله نصب اسپول بزرگ.طول استاندارد کابل خروجی HV 5 متر است. |
| کابل زمین |
زمین 3-ستونه - هسته اصلی 16mm2 رنگ شفاف، شاخه 2.5mm2، طولمی تواند بر اساس مشتری سفارشی شود'الزامات,iاز جمله نصب اسپول کوچک.طول استاندارد کابل زمینی 5 متر است. |
روش های انتقال ARC Multishot:روش بازتاب قوس یک ردیاب مرجع ولتاژ پایین و یک ردیاب خطای ولتاژ بالا را که از طریق تخلیه خازن از طریق فیلتر تحرک (نوع کویل) گرفته شده است، پوشش می دهد و مقایسه می کند.
8 اندازه گیری مقایسه ای در هر شات ARM نمایش داده می شود (تخصیص چند شات) ، و نتایج به طور خودکار ارزیابی می شوند.روش Impulse Current یا Surge Pulse، اجزای فعلی امواج مسافر را اندازه گیری می کند.این تکنیک برای کابل های بلند و کابل های PILC مناسب است.
DECAY: پس از روشن شدن خطای از طریق منبع HV DC، روش DECAY جزء ولتاژ موج سفر را اندازه گیری می کند. این روش برای کابل های بسیار طولانی مناسب است،کابل های انتقال و نقص های HV با ولتاژ شکست بسیار بالا.
IFL: موقعیت خطا متناوب؛ برای پیدا کردن خطا متناوب با ویژگی های موقت تغییر مانند آنها اغلب در سیستم های روشنایی خیابانی رخ می دهد.
