مکان شناس خطای کابل زیرزمینی قابل حمل 400V 11kV XHHV535-2L

Name: مکان شناس خطای کابل زیرزمینی قابل حمل 400V 11kV XHHV535-2L
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: 502A2+503C+507C+535-2L
Price: 15500.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	چین
نام تجاری:	XZH TEST
گواهی:	CE ISO
شماره مدل:	502A2+503C+507C+535-2L

اطلاعات دقیق

محل منبع:

چین

نام تجاری:

XZH TEST

گواهی:

CE ISO

شماره مدل:

502A2+503C+507C+535-2L

برجسته کردن:

High Light

برجسته کردن:

مکان شناس خطای کابل های قابل حمل ۴۰۰ ولت,آزمایش کابل زیرزمینی 11kV,سیستم موقعیت خطای XHHV535-2L

11kV underground cable tester

XHHV535-2L fault location system

Trading Information

مقدار حداقل تعداد سفارش:

1 مجموعه

جزئیات بسته بندی:

بسته بندی چوبی

زمان تحویل:

5 تا 8 روز کاری

شرایط پرداخت:

T/T

قابلیت ارائه:

500 SET / سال

توضیحات محصول

سیستم مکان یابی خطای کابل پرتابل

502A2+503C+507C+535-2L

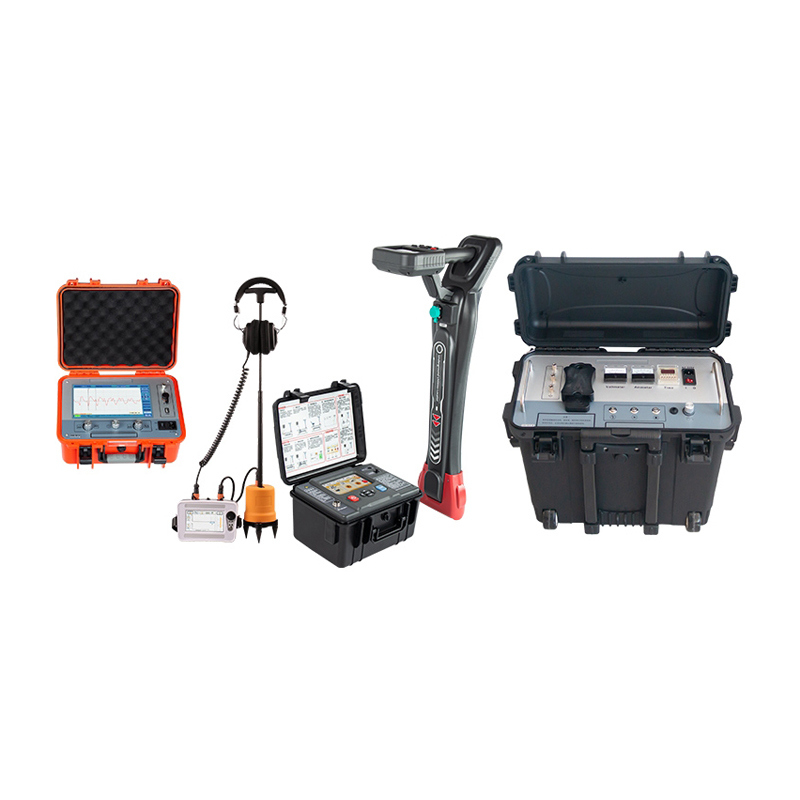

مکان شناس خطای کابل زیرزمینی قابل حمل 400V 11kV XHHV535-2L 0

عملکرد سیستم

1. استفاده از پالس DC یا ولتاژ بالا برای ایجاد جرقه و تخلیه در محل خطای کابل

2. استفاده از اصل بازتاب موج سیار برای اندازه گیری تقریبی انواع خطاهای عایق اصلی کابل

3. استفاده از روش همگام سازی صوتی-مغناطیسی برای اندازه گیری دقیق انواع خطاهای عایق اصلی کابل

I، ژنراتور موج ضربه ای ولتاژ بالا XHHV535-2L

حالت خروجی	EMP (ضربه)، DC (مقاومت در برابر ولتاژ)
ولتاژ خروجی	0-32 کیلو ولت
خازن داخلی	2μF
انرژی تخلیه	حداکثر 1024J
توان ضربه	250 وات پیک
نرخ ضربه	ضربه خودکار برای حدود6 ثانیه
سوئیچ سطوح ولتاژ ضربه	دستی
نوع تنظیم ولتاژ	پیوسته
شاخص	اندازه گیری ولتاژ سمت ولتاژ بالا، نشانگر ولتاژ خروجی و جریان در زمان واقعی
سوئیچ حالت های عملیاتی	دستی
حداقل جریان خروجی در حالت DC	7.5میلی آمپر در32کیلو ولت
حفاظت ایمنی	با عملکرد حفاظت از شروع صفر، ایمن و قابل اعتماد
تخلیه	طراحی اندازه گیری ولتاژ بالا منحصر به فرد، در حالت توقف، به طور خودکار خازن داخلی دستگاه را تخلیه می کند
توان کار	AC 220V±15% ,50Hz±1Hz(60Hz)
تست مقاومت در برابر ولتاژ DC	ولتاژ خروجی قابل تنظیم و محدوده نشانگر 0-32 کیلو ولت, محدوده نشانگر جریان خروجی 0-20A
ایمنی	بیش از-ولتاژ, حفاظت از جریان بیش از حد، گرمای بیش از حد. تخلیه خودکار پس از عملیات
درجه حفاظت	کمتر از IP54 نیست
وزن کل	بیشتر از30کیلوگرم

II، مکان یاب خطای کابل TDR XHGG502A2

حالت نقطه ثابت	حالت استاندارد، حالت پیشرفته، حالت کاهش نویز، حالت سفارشی (ms، شکل موج)
روش نقطه ثابت	روش اختلاف زمان هوشمند، روش بازرسی الکترومغناطیسی، روش اندازه گیری صوتی
موقعیت یابی دقت	نقطه ثابت: 0.1 متر، مسیر: 0.1 متر
صفحه نمایش	TFT فوق العاده روشن 5 اینچی، 800×480 رنگ واقعی
زبان	زبان گرافیکی شهودی تر است
بهره	120dB، تنظیم کاملاً خودکار، همچنین می تواند به صورت دستی تنظیم شود
محدوده فرکانس	100~1600Hz
محدوده دینامیکی	0~112dB (16 دنده)
راه انداز همزمان	راه انداز همزمان کاملاً خودکار صوتی؛ راه انداز همزمان کاملاً خودکار میدان مغناطیسی
محدوده تشخیص	0.00~99.99ms,75mV~75V
پروب	بی صدا خودکار، پروب هوشمند فلزی کاملاً دیجیتال
هدفون	600Ω فناوری کاهش نویز و ضد تداخل قوی درجه نظامی
توان کار	4*18650 باتری لیتیومی استاندارد
ساعات کار	بیش از 8 ساعت
دمای محیط	-25~65ºC; رطوبت نسبی: ≤90%
وزن	میزبان 0.6 کیلوگرم؛ سنسور 1.4 کیلوگرم
درجه ضد آب	IP65

IV، تستر جامع مسیر کابل XHGX507C

گیرنده
عملکرد	تشخیص خط لوله (ردیابی موقعیت کابل، نمایش جهت، اندازه گیری عمق، اندازه گیری جریان)، شناسایی کابل، یافتن خطای A-frame (عملکرد اختیاری)
قدرت	باتری لیتیومی قابل شارژ با ظرفیت 8.4 ولت
روش ورودی	کویل دریافت داخلی، کولیس انعطاف پذیر، A-frame (عملکرد اختیاری)
