سیستم موقعیت خطای کابل های قابل حمل 35kV و پایین تر برای کابل های برق با خطاهای عایق اصلی

توضیحات محصول

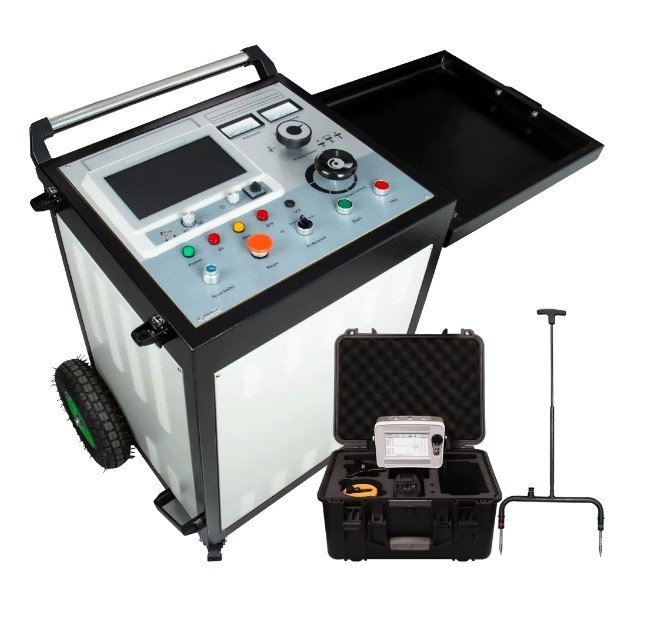

سیستم موقعیت خطای کابل XHHV535-4TSB برای تشخیص خطای عایق اصلی کابل های برق با سطوح ولتاژ 35kV و پایین تر و کالیبراسیون طول کابل استفاده می شود.این سیستم از دو بخش تشکیل شده است: یک آزمایش کننده خطای کابل و یک ژنراتور پالس ولتاژ بالا.
آزمایش کننده خطای کابل از یک رابط نرم افزاری ساده استفاده می کند، کنترل متمرکز توسط یک میکرو کامپیوتری تک تراشه، عملیات نوع لمسی، و یک باتری لیتیوم یون با ظرفیت بزرگ ساخته شده است.حالتش مستقيمه، قابل اعتماد و آسان برای استفاده از یک منبع تغذیه مستقل و سیستم تغذیه استفاده می شود برای جلوگیری از تداخل منبع تغذیه در هنگام تخلیه ضربه.
این سیستم آزمایش خطای کابل مناسب برای مقاومت کم، مدار کوتاه، مدار باز و خط های شکست سیم های کابل های برق، کابل های تک محوری فرکانس بالا، کابل های نور خیابانی،و سیم های زیرزمینی از مواد مختلف با مقاطع مختلف و رسانه های مختلف، و همچنین نشت مقاومت بالا و نقص های فلش اوور مقاومت بالا.

پارامترهای پیش شناسایی خطای کابل:

• فرکانس نمونه گیری: 1MHz ~ 400MHz
• دامنه پالس ولتاژ پایین: 300V±15%
• محدوده اندازه گیری فاصله: ≥120km
• محدوده آزمایش: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km؛
• عرض پالس: 0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS؛
• حداقل وضوح: 0.07m
• منطقه نابینا برای آزمایش: ≤10m
• خطای اندازه گیری: ≤±(0.5%×L+1m) ، L طول کابل است.
• منبع برق کار: باتری لیتیوم 10.4AH داخلی؛ زمان شارژ حدود 2 ساعت است، زمان کار 5 ساعت است

XHDD503E نشانگر خطای کابل

XHDD503E نشانگر خطای کابل از اصل همگام سازی صوت- مغناطیسی گیرنده لرزش و تحرک الکترومغناطیسی برای تعیین مکان خاص نقطه خطای کابل استفاده می کند.با کمک ژنراتور ولتاژ بالا، نقطه خطا درخشان و تخلیه می شود. پدیده های فیزیکی مانند امواج ارتعاش،امواج صوتی و امواج الکترومغناطیسی تولید شده توسط فلش بیش از تخلیه نقطه نقص توسط سُند اختصاصی ابزار موقعیت سنجی جمع آوری می شود.پس از پردازش هوشمندانه توسط میزبان، فاصله خطا و صدای خطا خروجی نمایش داده می شود. در نهایت، محل دقیق نقطه خطا توسط شنوایی و بینایی تست کننده قضاوت می شود.یعنی، وظیفه موقعیت دقیق نقطه نقص کابل "به طور مستقیم بالای کابل، در محدوده اندازه گیری تقریبا" تکمیل شده است. XHDD503E نشانگر نقص کابل برای مقاومت کم مناسب است،مدار کوتاه، خطاهای مدار باز و سیم های شکسته از کابل های مختلف قدرت، کابل های هم محوری و کابل های ولتاژ پایین و سیم های دارای سطوح ولتاژ مختلف، بخش های مختلف و رسانه های مختلف،و همچنین نشت و فلش بیش از نقص های مقاومت بالا.

پارامترهای اصلی

کانال صدا- پهنای باند l تمام گذر: 100 هرتز ~ 1600 هرتز. l گذر پایین: 100 هرتز ~ 300 هرتز. l گذر بالا: 160 هرتز ~ 1600 هرتز. l گذر باند: 200 هرتز ~ 600 هرتز. تنظیم کانال: 8 سطح صدا، مغناطیسی و ولتاژ.خروجی صدا: افزایش: 16 سطح (0-112dB) ، مقاومت: 350Ω محدوده تشخیص: 0.00-99.99ms، 75mV-75V دقت تشخیص: موقعیت: ≤0.1m؛ ولتاژ مرحله: ≤0.5m؛ مسیر: ≤0.5m منبع برق کار:4*18650 باتری لیتیوم استانداردزمان آماده سازی: بیش از 8 ساعت دمای محیط: -25-65°C رطوبت نسبی: ≤90% ابعاد حجم: 428L × 350W × 230H وزن کلی: 7kg
