دستگاه‌یابنده عیب کابل: راه‌حل شما برای تشخیص دقیق مسیر کابل

Name: دستگاهیابنده عیب کابل: راهحل شما برای تشخیص دقیق مسیر کابل
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHLJ504
Price: 1,050.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	چین
نام تجاری:	XZH TEST
گواهی:	CE ISO
شماره مدل:	XHLJ504

اطلاعات دقیق

محل منبع:

چین

نام تجاری:

XZH TEST

گواهی:

CE ISO

شماره مدل:

XHLJ504

نام محصول:

کابل گسل

فرکانس خروجی:

فرکانس صوتی

سیگنال خروجی:

متناوب ، 0 ~ 50vpp

منبع تغذیه کار:

220 ولت (110 ٪) 50Hz (15 ٪)

قدرت خروجی:

100 وات

جریان خروجی:

0 ~ 2a

Trading Information

مقدار حداقل تعداد سفارش:

1 واحد

جزئیات بسته بندی:

بسته بندی چوبی

زمان تحویل:

5 تا 8 روز کاری

شرایط پرداخت:

T/T

توضیحات محصول

اصل کار

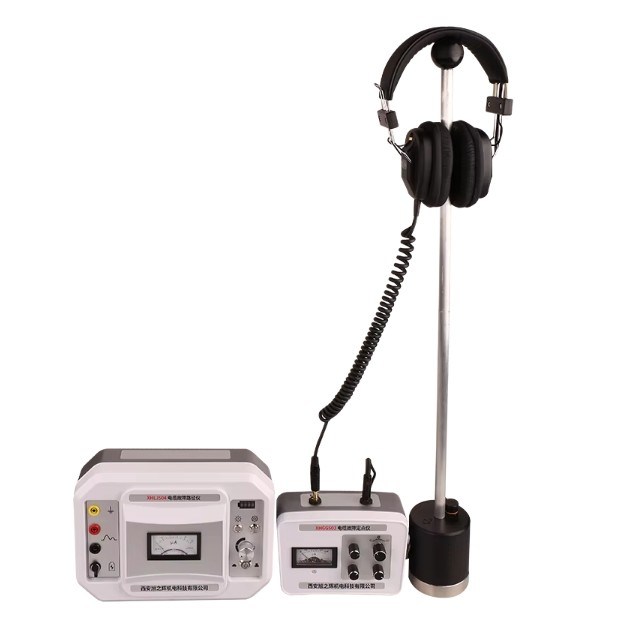

مکان شناس لوله کابل XHLJ504 متشکل از یک ژنراتور سیگنال مسیر قدرت بالا ((ترانسمیتر) و گیرنده مورد نیاز برای تشخیص مسیرهای کابل دفن شده است.
اصل اساسی قطب سنج کابل این است که از یک ژنراتور سیگنال مسیر (یعنی میزبان فرستنده سیگنال قطب سنج مسیر) برای ورودی یک سیگنال پالس مسیر به کابل مورد آزمایش استفاده شود.در نتیجه تولید امواج الکترومغناطیسیپس از پردازش، خروجی به گوشواره و شاخص متر ارسال می شود.
این ردیاب مسیر کابل مسیر دفن شده و عمق کابل را بر اساس قله های صوتی، دره های صوتی و درجه انحراف شاخص در هدفون قضاوت می کند.

چند کارکردگیرنده مسیر کابل در ارتباط با سونوگ ها و هدفون ها و غیره استفاده می شود و می تواند به عنوان نشانگر خطای کابل استفاده شود.

پارامترهای فنیفرستنده



سیگنال خروجی
15kHz متناوب

قدرت خروجی
100 وات

جریان خروجی
0­2A

قدرت کار
۲۲۰ ولت (۱±۱۰٪) ۵۰ هرتز (۱±۵٪) ؛


گیرنده



بزرگنمایی
500هزار بار

دقت تشخیص
±0.2m

مقاومت خروجی
۳۵۰Ω

منبع برق کار
دو باتری استاندارد 9 ولت

جریان خاموش
<10mA



ویژگی ها
1با استفاده از اصول سنتی الکترومغناطیسی، توانایی قوی ضد تداخل.
2. با عملکردهای محافظت از جریان بیش از حد و مدار کوتاه، امن و قابل اعتماد است.
3. قدرت خروجی بالا، محدود به طول کابل نیست، مدار باز نیز می تواند یک مسیر پیدا کند.
4خروجی بدون گام تنظیم می شود، مناسب برای سایت های مختلف آزمایش، با سازگاری قوی.
5. بزرگ کردن فوق العاده قوی، عمق تشخیص بیشتر از 10 متر است.
6طراحی مصرف انرژی بسیار کم، جریان بی حرکت کمتر از 10mA است.
7طراحی متر آنالوگ، قدرت سیگنال و روند در یک نگاه روشن است.
8. سطح صفر می تواند به صورت خودسر تنظیم شود، که برای همه انواع صحنه های قوی و ضعیف مناسب است.
