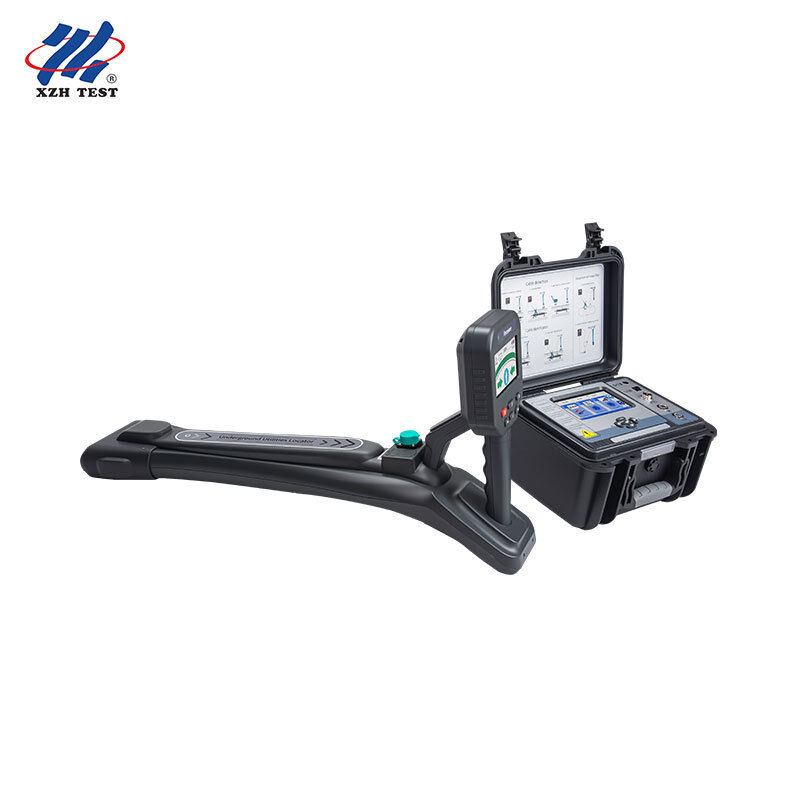

XHGX507C1 موقعیت دهنده کابل و لوله های زیرزمینی یک سیستم جستجو برای امکانات عمومی کامل است که برای فعالیت های محلی شهرداری و ساختمان مورد استفاده قرار می گیرد: می تواند کابل های برق دفن شده ، کابل های ارتباطی ، لوله های آب فلزی ، لوله های گاز و لوله های هدایت شده را ردیابی کند ، مسیر آنها را نشان دهد و جهت گیری را ارائه دهد ، عمق دفن شده و جریان برق را در زمان واقعی اندازه گیری کند ((0-20 متر) ، و کابل های تک در لوله های مشترک تا 20 قطعه را شناسایی کند. بنابراین ، کارکنان می توانند قبل از رسیدن دستگاه حفاری دقیقاً بدانند که در زیر چه چیزی است.
تماس با امکانات عمومی ناشناخته در فرآیند حفاری یکی از پر هزینه ترین و خطرناک ترین حوادث در ساختمان است. XHGX507C1 از یک برنامه کامل پیش از حفاری که برای تضمین ایمنی امکانات عمومی توصیه می شود پشتیبانی می کند: اسکن غیرفعال بدون نیاز به هر فرستنده که می تواند خطوط الکتریکی را پیدا کند ، اسکن منطقه ای با حالت احساس می تواند لوله های فلزی ناشناخته را نشان دهد و می تواند قبل از حفاری عمق مسیر هر علامت را ردیابی و تأیید کند.
کاربرد و مخاطبان هدف:专为市政供水,燃气和供暖网络运营商,电信现场工作人员,公用设施测绘承包商以及土木工程团队设计, برای استفاده در موقعیت و طراحی زیرزمینی امکانات عمومی قبل از حفاری, بازسازی یا غیر حفاری ساختمان, برای جلوگیری از کابل و لوله ضربه.
ريزه اصلي
| 范围 |
规格 |
| 模型 |
XHGX507C1 |
| 函数 |
电缆/管道路径追踪 ((带方向显示),实时深度和电流测量,电缆识别,A型架接地故障查找 ((可选) |
| 检测范围 |
直接连接:20公里; 合方式:0?? 10公里;感应方式:适用于埋设深度2米以下的电缆. |
| اندازه گيري عمق |
0 ′′ 20 ′′ در زمان واقعی نشان می دهد؛ مرکز محور موقعیت دقیق ± 5٪ ((埋深0 ′′ 3 ′′) ، -10٪ ((埋深3 ′′ 20 ′′) |
| قدرت خروجی فرستنده |
حداکثر قدرت 15W، 9 درجه قابل تنظیم، کاملا اتوماتیک مطابقت مقاومت در زمان واقعی |
| فشار خروجی فرستنده |
حداکثر ولتاژ برق 300 ولت ((خرید مستقیم) |
| فرکانس خروجی |
11 فرکانس فعال: 640 هرتز،1.28kHz2.56kHz3.20kHz4.09kHz8.19kHz10.2kHz32.7kHz65.6kHz81.9kHz,197kHz؛ گیرنده اضافه افزایش 50Hz/60Hz/250Hz فرکانس غیرفعال |
| مدل خروجی |
直接连接/??合??/感应 通过连接的附件 به طور خودکار شناسایی شود |
| شناسايي کابل |
حداکثر 20 根预校准电缆 ((L1L20)) ، همراه با تجهیزات انعطاف پذیر؛ استاندارد واجد شرایط: جریان برق ≥0.3mA، و در محدوده 75٪ از ارزش校准، جهت جریان برق مطابقت دارد |
| 故障定位 ((可选)) |
采用A型阶跃电压法检测绝缘损坏,低压电缆接地故障和高压电缆护套故障 |
| 接收器显示屏/ باتری |
4.3英寸电容式触摸液晶屏,阳光下可视;8.4V باتری شارژ 5200mAh |
| 发射器显示屏/ باتری |
صفحه نمایش LCD لمسی 5 اینچ، باتری 11.1 ولت قابل شارژ |
| |
发射器 合 内径Φ125mm; انعطاف پذیری شناسایی 内径Φ200mm ((قطر بزرگتر قابل تنظیم است) |
| 收费 |
فرستنده پر برق ( حالت خاموش) حدود 5 تا 6 ساعت؛ گیرنده پر برق حدود 3 تا 4 ساعت؛ می تواند 300 تا 500 بار چرخه شارژ را انجام دهد. |
| محیط کار |
درجه حرارت کار: -10°C تا +40°C، رطوبت نسبتا کمتر از 80٪؛ درجه حرارت ذخیره: -10°C تا +50°C، رطوبت نسبتا کمتر از 95٪ ((غیر منجمد) |
| ایمنی/برقی مغناطیسی سازگار |
IEC61010-1 ((CAT III 600V / CAT III 300V) ،IEC61010-031,IEC61326,污染等级 2 |
ویژگی های اصلی
يه دستگاهي که ميتونه تمام وسايل فلزي را تعقيب کنه: دنبال کردن کابل های برق ((带电 یا بدون带电) ، کابل های ارتباطی، لوله های آب فلزی و لوله های گاز، لوله های کابل و سایر ساختارهای فلزی پیوسته جایگزین کردن ردیاب کننده کابل های جداگانه و موقعیت دهنده لوله ها در ماشین.
无需发射器的被动检测:50Hz/60Hz/250Hz 工频和射频 حالت غیرفعال در طول اکتشافات ابتدایی در محل می تواند به سرعت کابل های الکتریکی و لوله های تابش را کشف کند.
感应模式区域勘探:وقتي که پايه هاي لوله يا نقطه ي ورودي در معرض سيگنال هاي تشعشعي از روي زمين قرار نگيرد، دو تا اپراتور به صورت مواظب به اسکن محل، نقشه اي از توزيع لوله هاي ناشناخته را ترسیم مي کنند و بعد دوباره به ساخت و ساز ادامه مي دهند.
导导线 کروزینگ رابط:4.3 اینچ صفحه نمایش سیمولای لوله و جهت تیر به طور دقیق نشان می دهد مسیر لوله only تنها نیاز به حداقل آموزش کارکنان در روز اول به طور دقیق به دنبال.
挖掘前深度验证: بررسی عمق قبل از حفاریدر زمان واقعی عمق 0-20 متر را نشان می دهد، دقت محور مرکزی ±5٪ / -10٪ است، علاوه بر این، روش دستی 45 ° و 80٪ در عرض قله برای بررسی عمق کلیدی استفاده می شود.
14 فرکانس انتخاب شده:11 فرکانس موثر ((از 640 هرتز تا 197 کیلو هرتز) به علاوه فرکانس بی منبع 50 هرتز / 60 هرتز / 250 هرتز ، به اپراتورها اجازه می دهد بر اساس شرایط خاک و لوله کشی ، امکانات عمومی هدف را از خطوط مجاور جدا کنند.
فرستنده 15 وات:直接连接可达0-20公里, 合方式可达0-10公里 足以满足长距离市政线和站点间电缆线的需求. 直接连接可达0-20公里, 合方式可达0-10公里 足以满足长距离市政线和站点间电缆线的需求.
شناسايي 20 تا از کابل هاي مشترک:این امر برای رشته های کابل های مخابراتی و گودال های چند منظوره بسیار مهم است.
وضوح اطلاعات قابل اعتماد:وقتی که تعداد اطلاعات قابل اعتماد باشد، نشانگر ضد مزاحمت به رنگ سبز تبدیل می شود؛ وقتی که مزاحمت شدید باشد، نشانگر به رنگ قرمز تبدیل می شود، و از کارکنان جلوگیری می کند که بر اساس داده های غیرقابل اعتماد اقدام کنند.
便携且可现场使用:گیرنده وزن حدود 2 کیلوگرم، جعبه ابزار یکپارچه می تواند فشار حدود 200 کیلوگرم را تحمل کند؛ صفحه لمسی قابل مشاهده در زیر نور خورشید و زمان دوام باتری تمام روز اجازه می دهد کار اکتشاف به خوبی انجام شود.
开挖前场地 جستجو لیست
| 步 |
建议 اقدامات اتخاذ شده |
| 1. اسکن متحرک |
در حالت فرکانس کاری (۵۰/۶۰/۲۵۰ هرتز) و فرکانس رادیویی، برای مناطق کاری اسکن شبکه انجام می شود، برای تشخیص کابل های الکتریکی باند، بدون نیاز به فرستنده. |
| 2. اسکن حس |
دو تا اپراتور فاصله فرستنده و گیرنده را حدود 20 متري نگه دارند و در خط افقي منطقه را اسکن مي کنند تا لوله هاي فلزي ناشناخته اي را پيدا کنند و در جهت مخالف اين عمل را تکرار مي کنند. |
| 3. 标记可疑路线 (خط خط مشکوک) |
استفاده از رنگ برای نشان دادن هر اوج در سطح زمین. باید خط های سیگنال قوی را تحت افزایش بالا دوباره بررسی کنید تا امکانات عمومی همسایه ضعیف تر را پیدا کنید. |
| 4. عمق ردیابی و اندازه گیری |
استفاده از گیرنده برای ردیابی هر خط مسیر نشان داده شده و ضبط عمق (۰ تا ۲۰ متر) و سرعت جریان؛ استفاده از 45 درجه و یا 80 درصد عمق خط مرزی. |
| 5. شناسایی هدف کابل |
هنگامی که چندین کابل ریشه ای یک لوله یا یک گودال را به اشتراک می گذارند، می توان از انعطاف پذیری تا 20 کابل ریشه ای برای تعیین موقعیت دقیق کابل هدف استفاده کرد. |
| 6. 交叉核对 |
از آنجا که هر روش دارای محدودیت های خود است، بنابراین قبل از حفاری، باید روش های مختلف یا مکرر تکرار تحقیقات مورد استفاده قرار گیرد تا به حداکثر رساندن خطر از دست دادن امکانات عمومی کاهش یابد. |
常问问题
问题1: این دستگاه موقعیت یاب زیرزمینی برای چه کاربر طراحی شده؟
این طراحی شده است به ویژه برای آب و گاز شهری، سوخت و شبکه های گرمایش، کارکنان محل مخابرات، پیمانکاران نقشه برداری امکانات عمومی و تیم های مهندسی عمران، برای استفاده از امکانات زیرزمینی عمومی قبل از حفاری، بازسازی یا غیر حفاری.
س2: مي تونه کدوم لوله هاي زيرزميني رو کشف کنه؟
تمام لوله های فلزی: کابل های برق ((带电和不带电) ، کابل های ارتباطی، لوله های آب فلزی، لوله های گاز، لوله های گرمایش و لوله های هدایت شده. لوله های غیر فلزی که حاوی هر گونه عنصر فلزی یا خطوط نشان دهنده نیستند، نمی توانند کشف شوند، باید روش های تشخیصی دیگر مورد استفاده قرار گیرند.
问题3: قبل از حفاری چه مقدار دقت در خواندن عمق وجود دارد؟
محدوده اندازه گیری عمق در زمان واقعی 20 متر است ، دقت محور مرکزی در محدوده عمق دفن 3 متر ± 5٪ ، در محدوده عمق دفن 32 متر 10٪ است. برای نقاط کلیدی ، از روش خط دره 45 درجه و روش 80٪ عرض قله برای تأیید مستقل استفاده کنید.
س4: آیا می تونه لوله ای که نقطه ورودی اش رو نشون نداده پیدا کنه؟
بله. می توان از حالت احساس استفاده کرد: قرار دادن فرستنده در سطح بالای خط پیش بینی شده و اسکن با گیرنده؛ یا استفاده از تشخیص فرکانس غیرفعال / رادیویی. این حالت ها فقط برای اکتشاف امکانات عمومی در معرض خطر و ناشناخته طراحی شده اند.
س5: مجموعه استاندارد شامل چه محتوایی است؟
این مجموعه شامل گیرنده، فرستنده، خط سیگنال مستقیم، 合 合، تشخیص انعطاف پذیر، خط تست دو سر، دو شارژر، قاب A کابل متصل به کابل، سوزن اتصال، کابل USB و کلید کلید است. تمام قطعات در یک جعبه ابزار مقاوم به فشار قرار گرفته اند و هر زمان می توانند مورد استفاده قرار گیرند.
