مکان شناس خطای کابل
>

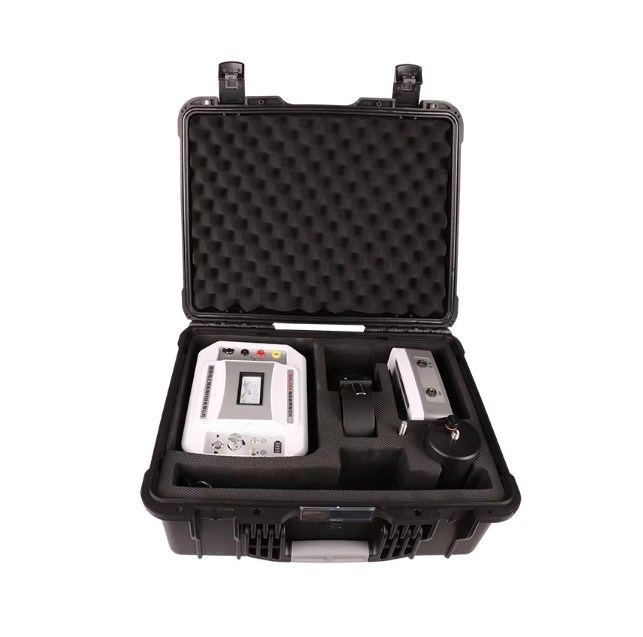

مکان لوله کابل زیرزمینی اصل محرک الکترومغناطیسی

مکان لوله کابل زیرزمینی اصل محرک الکترومغناطیسی

جزئیات محصول:
محل منبع: چین
نام تجاری: XZH TEST
گواهی: CE ISO
شماره مدل: XHLJ504
اطلاعات دقیق
محل منبع:
چین
نام تجاری:
XZH TEST
گواهی:
CE ISO
شماره مدل:
XHLJ504
نام محصول:
کابل گسل
فرکانس خروجی:
فرکانس صوتی
سیگنال خروجی:
متناوب ، 0 ~ 50vpp
منبع تغذیه کار:
220 ولت (110 ٪) 50Hz (15 ٪)
توان خروجی:
100 وات
جریان خروجی:
0 ~ 2a
برجسته کردن:

High Light

برجسته کردن:

دستگاه مکان‌یاب عیب کابل الکترومغناطیسی

,

ابزار تشخیص لوله زیرزمینی

,

ردیاب کابل با فناوری القایی

Trading Information
مقدار حداقل تعداد سفارش:
1 واحد
جزئیات بسته بندی:
بسته بندی چوبی
زمان تحویل:
5 تا 8 روز کاری
شرایط پرداخت:
T/T
قابلیت ارائه:
2000 واحد در سال
توضیحات محصول

اصل کار
ردیاب لوله کابل XHLJ504 از یک مولد سیگنال مسیر با توان بالا (فرستنده) و گیرنده مورد نیاز برای تشخیص مسیرهای کابل دفن شده تشکیل شده است.
اصل اساسی مسیر یاب کابل استفاده از یک مولد سیگنال مسیر (یعنی میزبان ارسال سیگنال مسیر یاب) برای وارد کردن یک سیگنال پالس مسیر به کابل تحت آزمایش است، در نتیجه امواج الکترومغناطیسی تولید می شود، و سپس با یک پروب دریافت می شود و گیرنده سیگنال دریافتی را تقویت می کند. پس از پردازش، خروجی به هدفون و نشانگر عقربه ای ارسال می شود.
این ردیاب مسیر کابل، مسیر دفن شده و عمق کابل را با توجه به قله های صدا، دره های صدا و درجه انحراف نشانگر عقربه ای در هدفون قضاوت می کند.

چند منظورهگیرنده مسیر کابل در ارتباط با پروب ها و هدفون ها و غیره استفاده می شود و می تواند به عنوان یک نشانگر پین خطای کابل استفاده شود.
مکان لوله کابل زیرزمینی اصل محرک الکترومغناطیسی
پارامترهای فنی
فرستنده
سیگنال خروجی 15 کیلوهرتز متناوب
توان خروجی 100 وات
جریان خروجی 0~2A
توان کار 220 ولت (1±10%) 50 هرتز (1±5%)؛
گیرنده
بزرگنمایی 500,000 برابر
دقت تشخیص ±0.2 متر
امپدانس خروجی 350Ω
منبع تغذیه کار دو باتری 9 ولتی استاندارد
جریان سکون <10 میلی آمپر

ویژگی ها
1. با استفاده از اصل القای الکترومغناطیسی سنتی، توانایی ضد تداخل قوی.
2. با عملکردهای حفاظت از جریان بیش از حد و اتصال کوتاه، ایمن و قابل اعتماد است.
3. خروجی با توان بالا، محدود به طول کابل نیست، مدار باز نیز می تواند یک مسیر را پیدا کند.
4. خروجی به طور پیوسته قابل تنظیم است، مناسب برای سایت های آزمایشی مختلف، با سازگاری قوی.
5. بزرگنمایی فوق العاده قوی، عمق تشخیص بیشتر از 10 متر است.
6. طراحی مصرف برق فوق العاده کم، جریان سکون کمتر از 10 میلی آمپر است.
7. طراحی متر آنالوگ، قدرت سیگنال و روند در یک نگاه واضح است.
8. سطح صفر را می توان به طور دلخواه تنظیم کرد، که برای انواع صحنه های قوی و ضعیف مناسب است.
