ابزار غیر مغناطیسی سازی انتقال دهنده قدرت سریع خودکار قابل حمل

Name: ابزار غیر مغناطیسی سازی انتقال دهنده قدرت سریع خودکار قابل حمل
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHXC105
Price: 4,115.00 USD
Availability: InStock

جزئیات محصول:

Place of Origin:	Xi'an, Shaanxi, China
نام تجاری:	XZH TEST
گواهی:	CE, ISO
Model Number:	XHXC105

اطلاعات دقیق

Place of Origin:

Xi'an, Shaanxi, China

نام تجاری:

XZH TEST

گواهی:

CE, ISO

Model Number:

XHXC105

اندازه گیری گروهی:

1 ~ 12

امپدانس ورودی سیگنال:

> 1m Ω

فیوز:

وزن ناخالص بسته:

25000 کیلوگرم

کلاس دقت:

0.1 میکروگرم Ω

نمایش:

ال سی دی

حداکثر ظرفیت خروجی:

200 میلی آمپر

ذخیره سازی داده ها:

1000 گروه

فاصله تقویتی:

5 دقیقه (قابل تنظیم)

حداکثر مصرف برق:

200 وات

کلمه کلیدی:

ترانسفورماتور دستگاه گاز زدایی

ولتاژ خروجی:

0.1 ~ 180 ولت (AC)

دمای ذخیره سازی:

-20-60 درجه سانتیگراد

ولتاژ تست:

0 ~ 80 ولت

دوره گارانتی:

1 سال

جریان ضدعفونی کننده:

5A، 1A، 200mA، 5mA (قابل تنظیم)

حالت Degaussing:

دستی / اتوماتیک

زمان خواری:

دستی 3min/cycle | خودکار 9 دقیقه در چرخه

اثربخشی زدایی:

> 90٪ در هر پاس

امتیاز فیوز:

وزن:

5 کیلوگرم (بدون احتساب سرنخ های تست)

سطح ولتاژ قابل اجرا:

35 کیلو ولت و بالاتر. بهینه شده برای 330 کیلوولت +

برجسته کردن:

High Light

برجسته کردن:

تضعیف تبدیل فرکانس DC

B-Phase فقط سه فاز degassing

۹۰%+ ازآغربازی یک مرتبه

Trading Information

مقدار حداقل تعداد سفارش:

1 واحد

قیمت:

Price Negotiable

Packaging Details:

wooden case

Delivery Time:

5-8 days

شرایط پرداخت:

T/T

Supply Ability:

1000 PCS/Year

توضیحات محصول

🎯 کاربرد هدف: به طور ویژه برای مهندسان رله حفاظتی ترانسفورماتور و تیم‌های قابلیت اطمینان شبکه که وظیفه راه‌اندازی پست و برق‌رسانی مجدد پس از تعمیر و نگهداری را بر عهده دارند، طراحی شده است. برخلاف تجهیزات تست عمومی، XHXC105 بر جلوگیری از شکست‌های آبشاری ناشی از جریان هجوم مغناطیسی هم‌فاز، عملکرد نادرست رله‌های حفاظتی و اختلالات ولتاژ شبکه ناشی از مغناطیس پسماند هسته تمرکز دارد - نه تنها از ترانسفورماتورهای منفرد بلکه از پایداری شبکه‌های برق متصل نیز محافظت می‌کند.

⚠️ خطرات مغناطیس پسماند پس از تست DC: بدون تخلیه مغناطیسی مناسب قبل از برق‌رسانی مجدد، مغناطیس پسماند هسته می‌تواند منجر به موارد زیر شود: (۱) عملکرد نادرست رله حفاظتی و شکست در راه‌اندازی ترانسفورماتور؛ (۲) تریپ هم‌فاز ناشی از جریان هجوم در ترانسفورماتورهای مجاور در حال سرویس در چندین پست، که باعث قطعی گسترده می‌شود؛ (۳) جریان‌های هجوم تحریک که به ترانسفورماتورها و کلیدهای قدرت آسیب می‌رساند؛ (۴) آلودگی هارمونیکی که کیفیت توان شبکه را کاهش می‌دهد؛ (۵) اشباع CT که دقت اندازه‌گیری و قابلیت اطمینان رله را کاهش می‌دهد.

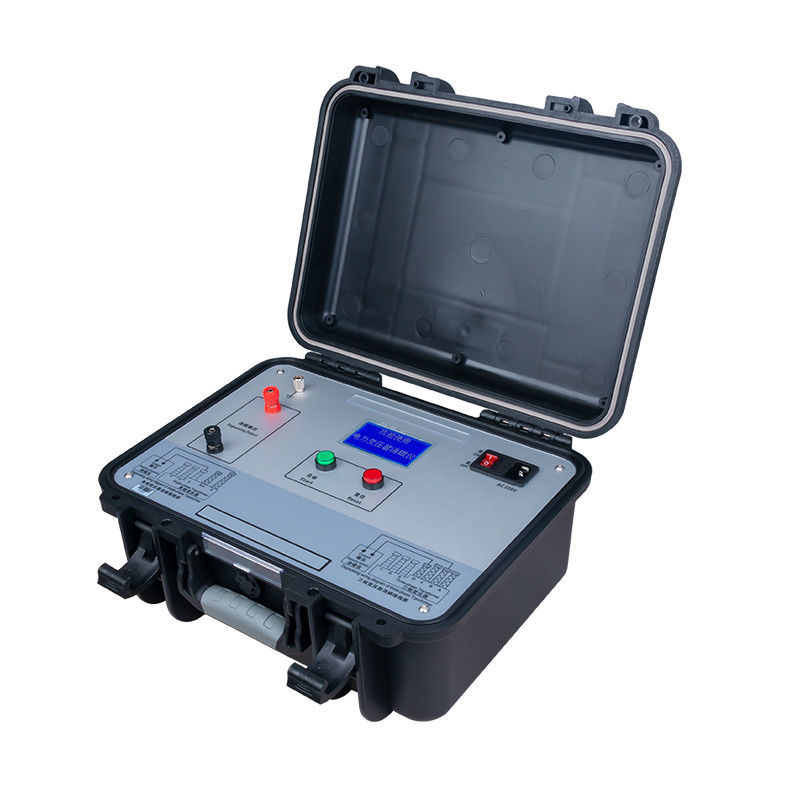

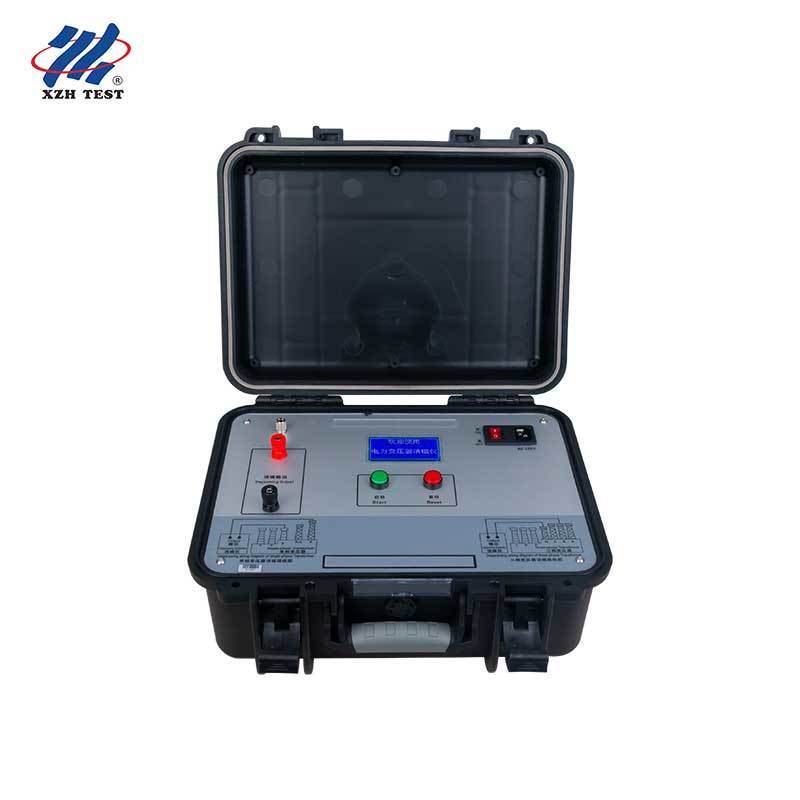

دستگاه تخلیه مغناطیسی قابل حمل ترانسفورماتور XHXC105

دستگاه تخلیه مغناطیسی ترانسفورماتور XHXC105 یک دستگاه تخصصی است که برای حذف خطرات مغناطیس پسماند که پس از تست مقاومت DC، اندازه‌گیری نسبت ولتاژ و سایر رویه‌های تشخیصی در هسته‌های ترانسفورماتور باقی می‌ماند، طراحی شده است. این دستگاه نقش حیاتی در محافظت از ترانسفورماتورهای قدرت در برابر تأثیر جریان هجوم تحریک و اطمینان از راه‌اندازی ایمن و قابل اعتماد ترانسفورماتورها در ولتاژ ۳۵ کیلو ولت و بالاتر - به ویژه واحدهای با ظرفیت بالا در سطوح ولتاژ ۳۳۰ کیلو ولت و بالاتر - ایفا می‌کند.

XHXC105 با استفاده از فناوری ثبت شده تضعیف فرکانس DC ساخته شده است و علاوه بر عملکرد دستی، حالت تخلیه مغناطیسی خودکار را نیز ارائه می‌دهد که نیاز به مداخله مکرر کاربر را از بین می‌برد. ماژول LCD بزرگ شده اطلاعات عملیاتی غنی‌تری از جمله جریان تخلیه مغناطیسی در زمان واقعی، وضعیت حالت و درصد پیشرفت را نمایش می‌دهد. رابط کاربری اصلاح شده دو دکمه‌ای - قرمز برای انتخاب و بازنشانی، سبز برای تأیید و شروع - عملیات میدانی را ساده می‌کند. زمان چرخه تخلیه مغناطیسی از ۳۰ دقیقه به کمتر از ۴ دقیقه کاهش یافته است، با اثربخشی تک‌گذر بیش از ۹۰٪.

XHXC105

ویژگی‌های کلیدی

تضعیف فرکانس DC ثبت شده: فناوری اختصاصی به تدریج دامنه جریان را در حین تغییر قطبیت کاهش می‌دهد و حلقه هیسترزیس را به تدریج کوچک کرده و قطب‌های مغناطیسی پسماند را خنثی می‌کند تا تخلیه مغناطیسی کامل انجام شود.

تخلیه مغناطیسی سه فاز فقط فاز B: یک اتصال به بوشینگ فاز B، تخلیه مغناطیسی کامل هر سه فاز را انجام می‌دهد - که به طور چشمگیری زمان راه‌اندازی در محل را کاهش می‌دهد و نیاز به اتصالات مجدد متعدد در طول راه‌اندازی ترانسفورماتور را از بین می‌برد.

عملکرد دو حالته: حالت خودکار به طور متوالی سطوح جریان ۵ آمپر، ۱ آمپر، ۲۰۰ میلی آمپر و ۵ میلی آمپر را بدون مداخله کاربر اعمال می‌کند. حالت دستی انتخاب سطح جریان فردی را برای تخلیه مغناطیسی هدفمند بر اساس شدت مغناطیس پسماند فراهم می‌کند.

کسب داده AD ۱۶ بیتی: تبدیل آنالوگ به دیجیتال با وضوح بالا با قضاوت خودکار تثبیت جریان، کنترل دقیق جریان تخلیه مغناطیسی و نتایج تکرارپذیر را در شرایط مختلف میدانی تضمین می‌کند.

زمان چرخه کمتر از ۴ دقیقه: تخلیه مغناطیسی تک‌گذر در کمتر از ۴ دقیقه (دستی) یا ۹ دقیقه (چرخه کامل خودکار) تکمیل می‌شود - یک پیشرفت چشمگیر نسبت به چرخه‌های ۳۰ دقیقه‌ای دستگاه‌های نسل قبل، که امکان برنامه‌های راه‌اندازی چند ترانسفورماتوری کارآمد را فراهم می‌کند.

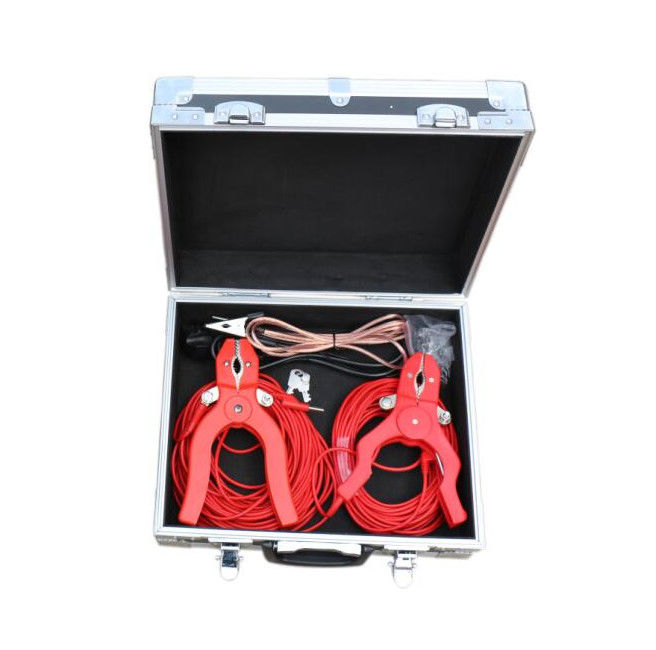

سازگاری با کابل تست مقاومت DC: به طور مستقیم از سیم‌های جریان تست مقاومت سیم‌پیچ DC استفاده مجدد می‌کند و انتقال از تست تشخیصی به تخلیه مغناطیسی را بدون تغییر کابل ساده می‌کند.

طراحی فشرده میدانی: XHXC105 با وزن تنها ۵ کیلوگرم (بدون احتساب سیم‌های تست)، برای استقرار سیار در سایت‌های پست با حداقل تلاش راه‌اندازی ساخته شده است.

مشخصات فنی

جریان تخلیه مغناطیسی	۵ آمپر، ۱ آمپر، ۲۰۰ میلی آمپر، ۵ میلی آمپر (قابل تنظیم)
حالت تخلیه مغناطیسی	دستی / خودکار
زمان تخلیه مغناطیسی	دستی: ۳ دقیقه/چرخه \| خودکار: ۹ دقیقه/چرخه
اثربخشی تخلیه مغناطیسی	>۹۰٪ در هر تک‌گذر
پیشرفت تخلیه مغناطیسی	نمایش لحظه‌ای ۰-۱۰۰٪
منبع تغذیه کاری	AC 220V±10%, 50Hz±1Hz
رتبه فیوز	۸ آمپر (AC 220V)
دمای محیط	-۲۵℃~۵۰℃
رطوبت محیط	≤۹۰٪
وزن	۵ کیلوگرم (بدون سیم‌های تست)
نمایشگر	LCD با جریان لحظه‌ای، حالت و پیشرفت
ترانسفورماتورهای قابل استفاده	۳۵ کیلو ولت و بالاتر؛ بهینه شده برای واحدهای با ظرفیت بالا ۳۳۰ کیلو ولت و بالاتر

اصل کار

دستگاه از تضعیف فرکانس DC استفاده می‌کند: (۱) جریان تخلیه مغناطیسی DC اعمال می‌شود؛ (۲) دامنه جریان به صورت دوره‌ای کاهش می‌یابد؛ (۳) قطبیت جریان به صورت دوره‌ای تغییر می‌کند؛ (۴) حلقه هیسترزیس به تدریج باریک شده و قطب‌های مغناطیسی یکدیگر را خنثی می‌کنند تا تخلیه مغناطیسی کامل حاصل شود.

راهنمای اتصال

ترانسفورماتور تک فاز	به ترمینال‌های A و X متصل شوید
ترانسفورماتور سه فاز	فقط به بوشینگ فاز B و نول (O) متصل شوید - هر سه فاز به طور همزمان تخلیه مغناطیسی می‌شوند
خروجی تخلیه مغناطیسی	غیر قطبی؛ پایانه‌های خروجی تمایز مثبت/منفی ندارند

نکات ایمنی مهم

قبل از عملیات، دفترچه راهنمای کاربر را به دقت مطالعه کرده و سیم‌کشی صحیح را تأیید کنید.

قبل از روشن کردن، از اتصال مطمئن ترمینال زمین اطمینان حاصل کنید.

در طول فرآیند تخلیه مغناطیسی، گیره‌های تست را جدا نکنید.

در هر وضعیت غیرعادی، دکمه قرمز RESET را فشار دهید یا فوراً کلید برق را خاموش کنید.

این یک ابزار الکترونیکی دقیق ولتاژ بالا است - افراد غیر متخصص نباید آن را باز کنند؛ در حین حمل و نقل با احتیاط حمل شود.

سوالات متداول

س۱: چرا تخلیه مغناطیسی قبل از برق‌رسانی مجدد ترانسفورماتور پس از تست DC ضروری است؟

تست مقاومت DC به طور ذاتی مغناطیس پسماند را در هسته ترانسفورماتور باقی می‌گذارد. بدون تخلیه مغناطیسی، هنگام برق‌رسانی مجدد ترانسفورماتور، این شار پسماند هسته را برای نیم سیکل اشباع می‌کند و جریان‌های هجوم تحریک عظیمی حاوی محتوای هارمونیکی بالا تولید می‌کند. این می‌تواند منجر به موارد زیر شود: عملکرد نادرست رله حفاظتی که منجر به شکست راه‌اندازی می‌شود؛ جریان هجوم هم‌فاز در ترانسفورماتورهای مجاور که باعث تریپ آبشاری در چندین پست می‌شود؛ آسیب فیزیکی به سیم‌پیچ‌های ترانسفورماتور و کلیدهای قدرت از نیروهای الکترومغناطیسی بیش از حد؛ و ناپایداری ولتاژ شبکه که بر تجهیزات پایین‌دست تأثیر می‌گذارد. XHXC105 با حذف سیستماتیک مغناطیس پسماند قبل از برق‌رسانی مجدد، این خطر را از بین می‌برد.

س۲: تخلیه مغناطیسی فقط فاز B برای ترانسفورماتورهای سه فاز چگونه کار می‌کند؟

فناوری ثبت شده تضعیف فرکانس DC XHXC105، تخلیه مغناطیسی کامل سه فاز را از طریق یک اتصال به بوشینگ فاز B و نول (O) امکان‌پذیر می‌سازد. کوپلینگ مدار مغناطیسی در هسته ترانسفورماتور، اثر تخلیه مغناطیسی را در هر سه فاز به طور همزمان منتشر می‌کند و نیاز به اتصالات جداگانه فازهای A، B و C را از بین می‌برد. این امر زمان راه‌اندازی میدانی را تقریباً ۷۰٪ کاهش می‌دهد و خطر خطاهای سیم‌کشی را در طول کمپین‌های راه‌اندازی چند ترانسفورماتوری به حداقل می‌رساند.

س۳: چه زمانی باید از حالت خودکار در مقابل حالت دستی استفاده کنم؟

حالت خودکار برای تخلیه مغناطیسی استاندارد پس از تست DC که سطح مغناطیس پسماند ناشناخته است، توصیه می‌شود. این حالت به طور متوالی سطوح جریان ۵ آمپر → ۱ آمپر → ۲۰۰ میلی آمپر → ۵ میلی آمپر را در حدود ۹ دقیقه اعمال می‌کند و به تخلیه مغناطیسی بیش از ۹۰٪ بدون مداخله کاربر دست می‌یابد. حالت دستی زمانی مناسب است که سطح جریان مورد نیاز را بدانید - به عنوان مثال، پس از یک چرخه تخلیه مغناطیسی جزئی یا هنگام هدف قرار دادن ترانسفورماتورهایی با مغناطیس پسماند کم شناخته شده. حالت دستی در حدود ۳ دقیقه در هر سطح جریان انتخاب شده تکمیل می‌شود و در صورت نیاز، امکان اعمال مجدد هدفمند در سطوح بالاتر را فراهم می‌کند.

س۴: الزامات منبع تغذیه چیست و اگر دستگاه روشن نشود چه؟

XHXC105 به AC 220V±10%, 50Hz±1Hz نیاز دارد. فیوز ۸ آمپر در سوکت پنل عقب، حفاظت اولیه در برابر جریان بیش از حد را فراهم می‌کند. اگر دستگاه روشن نشود: (الف) بررسی کنید که آیا فیوز ۸ آمپر سوخته است؛ (ب) ولتاژ منبع تغذیه را در محدوده ۲۲۰ ولت ± ۱۰٪ تأیید کنید. اگر از ژنراتور استفاده می‌کنید، تأیید کنید که شکل موج خروجی موج سینوسی ۵۰ هرتز است و یک فاز به عنوان نول زمین شده است - این رایج‌ترین مشکل تغذیه میدانی است. یک ترانسفورماتور ایزوله نیز می‌تواند به صورت سری متصل شود تا مشکلات سازگاری شکل موج ژنراتور را حل کند.

س۵: این دستگاه چگونه با گردش کارهای تست مقاومت DC موجود ادغام می‌شود؟

XHXC105 برای دنبال کردن بدون وقفه تست مقاومت سیم‌پیچ DC طراحی شده است. همان سیم‌های جریان مورد استفاده برای اندازه‌گیری مقاومت DC را می‌توان مستقیماً به پایانه‌های خروجی تخلیه مغناطیسی بدون تغییر کابل متصل کرد و نیاز به بالا رفتن از ترانسفورماتور برای اتصال مجدد سیم‌های تست را از بین برد. پس از اتمام تست مقاومت DC بر روی تمام سیم‌پیچ‌ها، به سادگی کانکتورهای سیم تست را از تستر مقاومت به XHXC105 منتقل کنید، حالت تخلیه مغناطیسی مناسب را انتخاب کرده و چرخه را شروع کنید. کل گردش کار - از اندازه‌گیری نهایی مقاومت تا تخلیه مغناطیسی کامل - معمولاً برای یک واحد سه سیم‌پیچ استاندارد کمتر از ۱۵ دقیقه در هر ترانسفورماتور طول می‌کشد.
