تستر مقاومت سیم‌پیچ ترانسفورماتور تک فاز سه فاز 20 آمپر DC | XHZ1320A

Name: تستر مقاومت سیمپیچ ترانسفورماتور تک فاز سه فاز 20 آمپر DC | XHZ1320A
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHZ1320A
Price: 4,115.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	شیان، شانسی، چین
نام تجاری:	XZH TEST
گواهی:	ISO,CE
شماره مدل:	XHZ1320A

اطلاعات دقیق

محل منبع:

شیان، شانسی، چین

نام تجاری:

XZH TEST

گواهی:

ISO,CE

شماره مدل:

XHZ1320A

ولتاژ:

220 ولت

تابع:

تست مقاومت DC برای ترانسفورماتور، موتور؛ کمک مغناطیسی و مغناطیس زدایی

کلمه کلیدی:

تست کننده مقاومت پیچ و تاب دی سی

جریان خروجی (تک فاز):

20 آمپر، 10 آمپر، 5 آمپر، 1 آمپر، 0.1 آمپر، 10 میلی آمپر، <1 میلی آمپر

جریان خروجی (سه فاز):

10A+10A، 5A+5A، 1A+1A، 0.1A+0.1A

گارانتی:

1 سال

قدرت:

400

برجسته کردن:

High Light

برجسته کردن:

تست سه فاز با جریان بالا 20 آمپر

تثبیت سریع با کمک مغناطیسی

مغناطیس‌زدایی و حفاظت داخلی

Trading Information

مقدار حداقل تعداد سفارش:

1 واحد

قیمت:

Price Negotiable

جزئیات بسته بندی:

جعبه چوبی

زمان تحویل:

8-10 روز

شرایط پرداخت:

T/T

قابلیت ارائه:

1000 عدد در سال

توضیحات محصول

🎯 کاربرد هدف: این دستگاه به طور خاص برای تیم‌های نگهداری پیشگیرانه شرکت‌های برق و مهندسان مدیریت دارایی پست که برای تشخیص تخریب سیم‌پیچ‌ها قبل از وقوع خطا به تست مقاومت DC برنامه‌ریزی شده متکی هستند، طراحی شده است. برخلاف ابزارهای کنترل کیفیت کارخانه‌ای، XZH TEST XHZ1320A دوام میدانی، گردش کار تست با یک لمس، مغناطیس‌زدایی یکپارچه و گزارش‌دهی سریع در محل را در اولویت قرار می‌دهد - که از استراتژی‌های نگهداری مبتنی بر وضعیت در سراسر ناوگان ترانسفورماتورهای در حال سرویس پشتیبانی می‌کند.

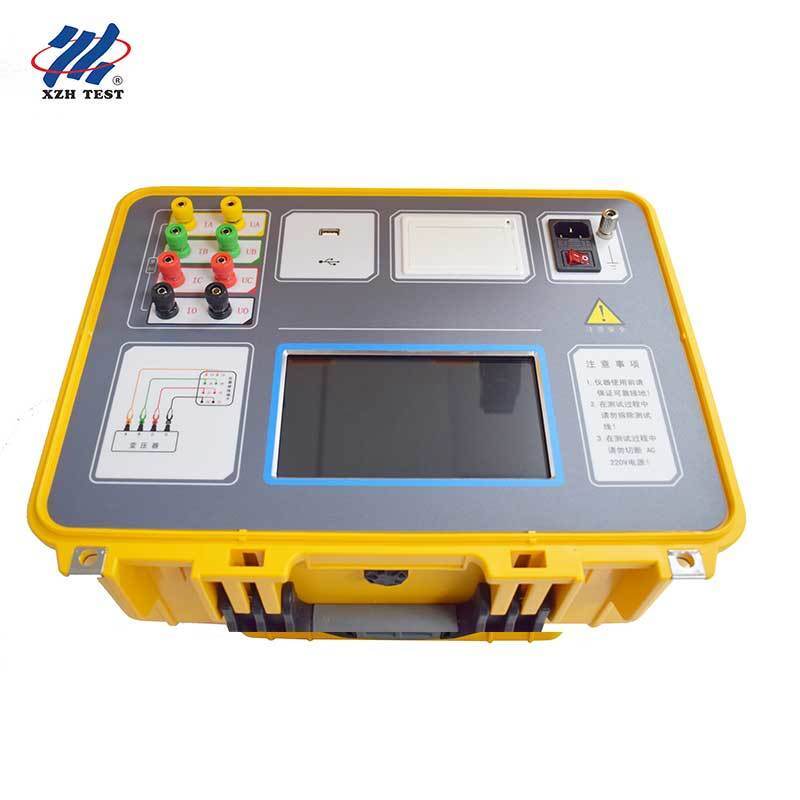

تستر مقاومت سیم‌پیچ DC 20 آمپر XZH TEST XHZ1320A

برای سیستم قدرت، ترانسفورماتور تجهیزات اصلی است و عملکرد قابل اعتماد طولانی مدت آن برای پایداری و قابلیت اطمینان کل سیستم حیاتی است. اندازه‌گیری مقاومت DC یک مورد تست الزامی برای محصولات نیمه‌ساخته، تست کارخانه‌ای محصول نهایی، نصب، تست تحویل و تست پیشگیرانه توسط شرکت‌های برق است. این دستگاه به طور موثر نقص‌های تولیدی مانند انتخاب نامناسب مواد، جوشکاری ضعیف، اتصالات شل، رشته‌های گمشده و سیم‌های شکسته در سیم‌پیچ‌های ترانسفورماتور، و همچنین نقص‌های عملیاتی و خطرات پنهان را تشخیص می‌دهد.

برای برآورده کردن تقاضا برای اندازه‌گیری سریع مقاومت DC، XZH TEST XHZ1320A تست کمکی مغناطیسی، اندازه‌گیری همزمان سه فاز (Yn، Y، △) و مغناطیس‌زدایی خودکار را در یک دستگاه قابل حمل ادغام می‌کند. این دستگاه راه‌حل ایده‌آلی برای اندازه‌گیری مقاومت DC در ترانسفورماتورهای قدرت بزرگ است. XHZ1320A با صفحه نمایش لمسی رنگی صنعتی 7 اینچی با کنترل دکمه چرخشی، رابط منوی چینی/انگلیسی و سیم‌کشی یک‌باره برای تست کامل مقاومت DC، سرعت تست سریع، دقت بالا و دامنه اندازه‌گیری فوق‌العاده گسترده را ارائه می‌دهد - که به طور خاص برای پشتیبانی از برنامه‌های نگهداری پیشگیرانه و گردش کار تشخیص پس از خطا طراحی شده است.

ویژگی‌های کلیدی برای نگهداری میدانی

تست همزمان سه فاز: از پیکربندی‌های سیم‌پیچ Yn، Y و △ با محاسبه خودکار نرخ عدم تعادل سه فاز پشتیبانی می‌کند - زمان تست هر ترانسفورماتور را بیش از 60٪ نسبت به روش‌های تک فاز متوالی کاهش می‌دهد، که برای چرخه‌های نگهداری در مقیاس ناوگان حیاتی است.

فناوری کمکی مغناطیسی: هسته ترانسفورماتور را پیش‌اشباع می‌کند تا زمان تثبیت جریان را در سیم‌پیچ‌های بزرگ با اندوکتانس بالا به طور چشمگیری کاهش دهد و امکان چرخش سریع در پنجره‌های نگهداری برنامه‌ریزی شده را فراهم می‌کند.

مغناطیس‌زدایی داخلی: مغناطیس باقی‌مانده هسته را پس از تست DC به طور خودکار حذف می‌کند - در گردش کارهای نگهداری که ترانسفورماتور باید بلافاصله پس از تست برای جلوگیری از حوادث جریان هجومی به سرویس بازگردانده شود، ضروری است.

تأیید پایداری: نرخ تغییر مقاومت را در فواصل زمانی 5S، 15S و 30S محاسبه می‌کند و معیارهای پایداری داده عینی را برای جلوگیری از خوانش‌های نادرست و اطمینان از روند قابل اعتماد در طول چرخه‌های نگهداری فراهم می‌کند.

حفاظت‌های آماده برای میدان: حفاظت ضد EMF برگشتی، تشخیص قطع سیم و حفظ داده در صورت قطع برق، اپراتورها و داده‌های تست را در محیط‌های میدانی چالش‌برانگیز محافظت می‌کند.

گزارش‌دهی سریع در محل: چاپگر حرارتی داخلی گزارش‌های تست فوری را تولید می‌کند؛ ذخیره‌سازی داخلی 200 رکورد با انتقال انبوه USB از ردیابی تاریخچه نگهداری طولانی مدت پشتیبانی می‌کند.

صفحه لمسی 7 اینچی + دکمه چرخشی: نمایشگر صنعتی با وضوح بالا 1024×600 با عملکرد ترکیبی لمسی و دکمه چرخشی - زمان بدون دستکش را در شرایط میدانی به حداقل می‌رساند و در عین حال ناوبری منوی بصری را فراهم می‌کند.

مشخصات فنی

جریان خروجی	تک فاز: 20 آمپر، 10 آمپر، 5 آمپر، 1 آمپر، 0.1 آمپر، 10 میلی آمپر، <1mA سه فاز: 10A+10A، 5A+5A، 1A+1A، 0.1A+0.1A
دامنه اندازه‌گیری	تک فاز: 0.5mΩ~25kΩ (چند رنج) \| سه فاز: 0.5mΩ~80Ω
دقت	±(خواندن × 0.2% + 2 کلمه)
منبع تغذیه	AC220V±10%، 50/60Hz
دمای عملیاتی	-10℃～50℃
رطوبت نسبی	<90%، بدون میعان
ابعاد	400 × 315 × 223 میلی متر
وزن	9 کیلوگرم
نمایشگر	صفحه نمایش لمسی LCD رنگی 7.0 اینچی، وضوح 1024×600
حافظه داخلی	200 رکورد (قابل ارتقا از طریق USB FAT/FAT32)

چیدمان پنل

ترمینال‌های ولتاژ بالا	به بوشینگ‌های سمت ولتاژ بالای ترانسفورماتور (A، B، C، O) وصل شوید
ترمینال‌های ولتاژ پایین	به بوشینگ‌های سمت ولتاژ پایین ترانسفورماتور (a، b، c، o) وصل شوید
صفحه نمایش لمسی خازنی	نمایشگر 7.0 اینچی، وضوح 1024×600، عملکرد کاملاً لمسی
کنترل دکمه چرخشی	چرخ دنده تک دکمه برای تمام عملکردهای دستگاه
ترمینال زمین	باید به طور قابل اعتماد زمین شود؛ رنگ یا زنگ زدگی را از نقطه زمین پاک کنید
روشن/خاموش کردن	برای راه‌اندازی، حدود 2 ثانیه فشار داده و نگه دارید
چاپگر حرارتی	چاپگر داخلی برای تولید فوری گزارش تست در محل
رابط USB	فلش مموری USB خارجی (FAT/FAT32)؛ در حین انتقال داده حذف نکنید

XHZ1320A

سوالات متداول

سوال 1: این تستر چگونه از برنامه نگهداری پیشگیرانه برای ناوگان ترانسفورماتورها پشتیبانی می‌کند؟

XHZ1320A برای تست برنامه‌ریزی شده و تکرارپذیر در سراسر ناوگان ترانسفورماتورها طراحی شده است. اندازه‌گیری همزمان سه فاز، زمان تست هر واحد را به حداقل می‌رساند. تجزیه و تحلیل پایداری 5S/15S/30S معیارهای عینی کیفیت داده را فراهم می‌کند، در حالی که ذخیره‌سازی داخلی 200 رکورد با خروجی USB امکان روندسازی مقاومت طولانی مدت را فراهم می‌کند. با ردیابی مقادیر مقاومت DC در طول چرخه‌های نگهداری متوالی، مدیران دارایی می‌توانند تخریب تدریجی سیم‌پیچ را قبل از اینکه به خاموشی‌های برنامه‌ریزی نشده منجر شود، شناسایی کنند - این یک قابلیت اصلی برای استراتژی‌های نگهداری مبتنی بر وضعیت است.

سوال 2: چه پیکربندی‌های سیم‌پیچ برای تست میدانی پشتیبانی می‌شوند؟

این دستگاه از تمام پیکربندی‌های رایج سیم‌پیچ ترانسفورماتور پشتیبانی می‌کند: Yn (ستاره با نول قابل دسترسی)، Y (ستاره بدون نول) و △ (دلتا). برای سیم‌پیچ‌های Yn، هر سه فاز به طور همزمان اندازه‌گیری می‌شوند. برای پیکربندی‌های Y و △، اندازه‌گیری متوالی سه فاز از طریق یک تنظیم سیم‌کشی انجام می‌شود. تستر به طور خودکار نرخ عدم تعادل سه فاز را محاسبه می‌کند - یک شاخص کلیدی که در تصمیم‌گیری نگهداری برای ارزیابی روند وضعیت سیم‌پیچ استفاده می‌شود.

سوال 3: چرا مغناطیس‌زدایی در گردش کار تست نگهداری مهم است؟

تست مقاومت DC به طور ذاتی هسته ترانسفورماتور را مغناطیسی می‌کند. اگر ترانسفورماتور بدون مغناطیس‌زدایی به سرویس بازگردانده شود، مغناطیس باقی‌مانده می‌تواند باعث افزایش شدید جریان هجومی، تریپ‌های کاذب حفاظت دیفرانسیل و آسیب احتمالی به تجهیزات متصل شود. عملکرد مغناطیس‌زدایی خودکار داخلی XHZ1320A (سطوح قابل انتخاب 1A، 5A، 10A) مغناطیس باقی‌مانده را به طور سیستماتیک حذف می‌کند و امکان بازگشت ایمن به سرویس بلافاصله پس از تست را فراهم می‌کند - یک الزام حیاتی برای پنجره‌های نگهداری با برنامه‌های خاموشی فشرده.

سوال 4: چگونه دستگاه از اپراتورهای میدانی محافظت می‌کند و داده‌های تست را حفظ می‌کند؟

XHZ1320A شامل حفاظت سه لایه است: حفاظت ضد EMF برگشتی از جهش‌های ولتاژ ناشی از تخلیه سیم‌پیچ القایی جلوگیری می‌کند؛ تشخیص قطع سیم بلافاصله اپراتورها را در مورد شرایط مدار باز یا تماس ضعیف هشدار می‌دهد؛ و حفاظت در برابر قطع برق تمام داده‌های تست در حال انجام را در صورت قطع برق اصلی حفظ می‌کند. ترمینال زمین باید به طور قابل اعتماد وصل شود و هرگونه رنگ یا زنگ زدگی از نقطه زمین قبل از عملیات پاک شود، و دستگاه تأیید بصری از زمین‌بندی مناسب را ارائه می‌دهد.

سوال 5: آیا داده‌های تست را می‌توان برای ادغام با سیستم‌های مدیریت نگهداری صادر کرد؟

بله. این دستگاه تا 200 رکورد تست کامل را به صورت داخلی ذخیره می‌کند که هر کدام شامل پیکربندی سیم‌پیچ، موقعیت تپ، جریان تست، مقادیر مقاومت اندازه‌گیری شده و جبران شده دما، داده‌های پایداری 5S/15S/30S و نرخ عدم تعادل سه فاز است. رکوردها را می‌توان در محل از طریق چاپگر حرارتی داخلی چاپ کرد یا به یک فلش مموری USB (فرمت FAT/FAT32) صادر کرد تا به پلتفرم‌های مدیریت دارایی مبتنی بر کامپیوتر یا CMMS منتقل شود. رابط مدیریت رکورد از مرور، مشاهده انتخابی، حذف و صادرات دسته‌ای داده‌های تاریخی برای تجزیه و تحلیل روند پشتیبانی می‌کند.
