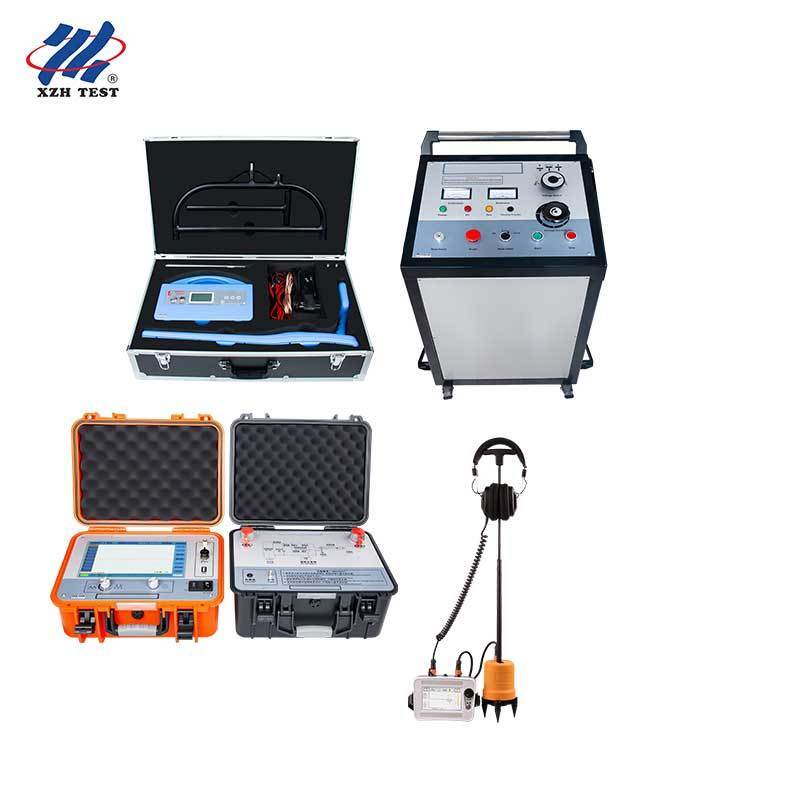

سیستم قابل حمل تشخیص عیب کابل بازتاب قوسی

Name: سیستم قابل حمل تشخیص عیب کابل بازتاب قوسی
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507
Price: 15500 USD
Availability: InStock

جزئیات محصول:

محل منبع:	چین
نام تجاری:	XZH TEST
گواهی:	CE, ISO
شماره مدل:	XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

اطلاعات دقیق

محل منبع:

چین

نام تجاری:

XZH TEST

گواهی:

CE, ISO

شماره مدل:

XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

شماره مدل:

XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

قدرت:

برق

سفارشی:

سفارشی

بسته حمل و نقل:

کیس چوبی صادراتی

علامت تجاری:

تست XZH

قابلیت ارائه:

2000 عدد در سال

سفارشی سازی:

موجود است

خدمات پس از فروش:

خدمات پس از فروش

گارانتی:

12 ماه

برجسته کردن:

High Light

برجسته کردن:

دستگاه تشخیص خطای کابل قابل حمل

دستگاه تشخیص خطای کابل قوس

Trading Information

مقدار حداقل تعداد سفارش:

1 واحد

قیمت:

قابل مذاکره

جزئیات بسته بندی:

جعبه چوبی

زمان تحویل:

5 تا 8 روز

شرایط پرداخت:

T/T

قابلیت ارائه:

2000 عدد در سال

توضیحات محصول

خلاصه ی محصول

سیستم تشخیص خطای کابل بازتاب قوس XZH TEST یک بستر تشخیصی کاملاً یکپارچه برای شبکه های کابل برق زیرزمینی است.ترکیب یک TDR 400 MHz با تکنولوژی بازتاب ARC چند پالس ثبت شده، یک نشانگر دیجیتال صدا- مغناطیسی، یک ردیاب لوله کابل چند فرکانس، و یک ژنراتور ولتاژ بالا 2048J،این سیستم تشخیص خطای درجه حرفه ای را از قبل از محل اولیه از طریق دقیق بودن سانتی متر ارائه می دهداین سیستم برای خدمه های خدمات عمومی، پیمانکاران برق و تیم های تعمیر و نگهداری صنعتی طراحی شده است و از کابل هایی تا 120 کیلومتر طولی با وضوح 0.07 متر و <0.2 متری دقت دقیق نشان دادن نهایی، حل خطا با اطمینان با حداقل حفاری.

پیکربندی سیستم

نام محصول	مدل	مقدار	توانایی های کلیدی
پیش شناسایی خطای کابل	XHGG502A	1	TDR، ICE، ARM (انبوه چندگانه) 400 MHz، دامنه ≥120 km، صفحه نمایش لمسی 10.1"
نشانگر خطای کابل	XHDD503C	1	همگام سازی دیجیتال صدا- مغناطیسی، دقت <0.2 m، IP65
مکان یاب لوله کابل	XHGX507	1	ردیابی مسیر، اندازه گیری عمق / جریان، شناسایی کابل، ولتاژ مرحله ای (A-frame)
ژنراتور فراز و برق HV (تراولی)	XHHV535-4TSC	1	0 ¥ 32 کیلو ولت، 2048 J، بانک خازن 3 سرعت، طراحی سبد کار

اجزای سیستم

1. XHGG502A √ پیشگاه خطای کابل (TDR + بازتاب ARC)

محدوده خطای 400 مگاهرتز چند پالس با وضوح بالا

پیش موقعیت یاب پیشرفته درجه صنعتی با یک صفحه نمایش لمسی TFT 10.1 اینچی با رنگ کامل (1024 × 600، 280-nit LED backlight for direct sunlight readability) و سیستم جاسازی شده برای امن،عملکرد پایداراز سه حالت آزمایش پشتیبانی می کند: TDR (پالس ولتاژ پایین) ، ICE (برق پالس) و ARM ثبت شده (طریقه بازتاب قوس با چند شات 8 پالس).روش پالس چندگانه 8 مجموعه شکل موج را در هر پالس HV واحد به دست می آورد، به طور موثر از بین بردن تداخل نوسان کوسینوس و به طور چشمگیری ساده کردن تجزیه و تحلیل نقص مقاومت بالا.000 رکورد موج LV/HV و >250 رکورد چند پالس با صادرات USB به کامپیوترنمونه گیری مداوم کاملا خودکار با تنظیم محدوده خودکار و تجزیه و تحلیل شکل موج.

فرکانس نمونه گیری:1 مگاهرتز ️ 400 مگاهرتز
حالت های تست:TDR، ICE (انبوه پالس) ، ARM (انعکاس قوس 8 پالس)
محدوده:≥120 کیلومتر (10 محدوده قابل انتخاب)
حداقل وضوح:0.07 مترمنطقه نابینا آزمایش:≤10 متر
خطای اندازه گیری:≤±(0.5%×L+1 m)
عمق نبض:300 ولت ±15٪
صفحه نمایش:10.1 اینچ TFT لمس، 1024×600، 280-نیت نور خورشید قابل مشاهده
وزن:4.7 کیلوگرم (L358 × W284 × H168 mm)

2. XHDD503C نشانگر خطای کابل

همگام سازی شنیدی مغناطیسی <0.2 m دقت

نشانگر حرفه ای دیجیتال که با استفاده از همگام سازی شنیدی و مغناطیسی برای موقعیت دقیق خطا کار می کندسیگنال های صوتی و الکترومغناطیسی با سرعت های مختلف از نقطه خطا منتقل می شوند.. نشانگر هر دو را از طریق سنسور زمین منزوی چند لایه ای IP65 خود ضبط می کند، تفاوت زمان را در زمان واقعی محاسبه می کند،و ابعاد موج دو کانال همگام را روی صفحه LCD لمسی 5 اینچی که در نور خورشید قابل مشاهده است نشان می دهد.ویژگی های BNR کاهش سر و صدای پس زمینه، کاهش سر و صدای خاموش، چهار حالت فیلتر قابل انتخاب (همه عبور / گذر پایین / گذر بالا / گذر باند) و نشان دادن انحراف مسیر.16 سطح افزایش خروجی (0 ‰ 112 دبیل) با تنظیم کانال 8 سطح و افزایش مغناطیسی.

دقت شنیدی مغناطیسی:<0.2 mدقت شناسایی مسیر:<0.5 متر
فیلتر کردن:تمام گذر (100 ¥ 1600 هرتز) ، گذر پایین (100 ¥ 300 هرتز) ، گذر بالا (160 ¥ 1600 هرتز) ، گذر باند (200 ¥ 600 هرتز)
سود خروجی:16 سطح (0 ‰ 112 دبیل)مقاومت خروجی:۳۵۰ Ω
صفحه نمایش:صفحه LCD لمسی 5 اینچی، قابل مشاهده در نور خورشید
باتری:4×18650 لیتیوم، >8 ساعت حالت آماده
حفاظت:سنسور عایق فیزیکی چند لایه ای ضد آب IP65
وزن:6.5 کیلوگرم (428L×350W×230H mm)

3. XHGX507 ️ مکان شناس لوله کابل (روندهای مسیر)

ردیابی مسیر، اندازه گیری عمق و جریان، شناسایی کابل

سیستم فرستنده و گیرنده الکترومغناطیسی چند فرکانسی برای ردیابی مسیر کابل زیرزمینی، اندازه گیری عمق، اندازه گیری جریان و شناسایی کابل.فرستنده سیگنال های سینوزویدی پایدار را از طریق اتصال مستقیم به کابل تحت آزمایش تزریق می کند، اتصال (کلمپ) ، یا روش های تحرک. گیرنده نمودار نوار، هدایت تیر و دستورات صوتی را برای عملیات یک نفری بصری فراهم می کند.از چهار فرکانس فعال و همچنین تشخیص 50 هرتز غیرفعال پشتیبانی می کند، چهار حالت آنتن (وادی / ارتفاع / ولتاژ مرحله ای / جریان کلیمپ) ، و آمم متر داخلی برای اندازه گیری مقاومت حلقه. شامل A-frame برای ولتاژ مرحله ای-شکست زمین تا 2 MΩ به زمین است.

فرکانس فعال:815 هرتز، 8 کلو هرتز، 33 کلو هرتز، 83 کلو هرتز + 50 هرتز منفعل
عمق تشخیص:تا ۱۰ متر.حداکثر فاصله:15 کیلومتر (ارتباط مستقیم)
حالت آنتن:دره (صفر) ، ارتفاع (قله) ، ولتاژ مرحله ای، جریان کلیمپ (A-frame)
کنترل رو بدست بيار:دستي، 100 ديسيبل محدوده ديناميکصفحه نمایش:0 ¥ 999 دیجیتال + نمودار نوار
عمر باتری:مستمر >8 ساعت، متناوب >16 ساعت
بار تطبیقی:5 اومیتر 3000 اومیتردقت:LF ± ((1 ¢5) ٪، RF ± ((5 ¢12) ٪

4. XHHV535-4TS ژنراتور ولتاژ بالا از نوع ترلی

2048J منبع انرژی تکان دهنده نصب شده بر روی سبد با 3 سرعت

ژنراتور فوق العاده حرفه ای نوع تراولی HV که یک منبع ولتاژ بالا DC را ادغام می کند، بانک خازن ذخیره انرژی سه سرعت (64 μF/8 kV، 16 μF/16 kV، 4 μF/32 kV) ، فاصله توپ تخلیه،دستگاه تخلیه اتوماتیک، و تغییر سطح ولتاژ به یک کارتن تک چرخدار. 02048 J را در هر سطح ولتاژ با جریان سوزان تا 240 mA برای شرایط خطا ارائه می دهد. از یک ماشه، چرخه،و حالت های عملیاتی DC با زمان تصادف خودکار 6 ¢7 ثانیه. ویژگی های صفر-استارت امن interlock، بیش از حد ولتاژ / بیش از حد در حال حاضر / بیش از حد گرم شدن حفاظت، تخلیه خودکار پس از عملیات، و IP54 محفظه.عملکرد به عنوان یک ژنراتور افزایش برای شناسایی خطا و یک تست کننده ولتاژ مقاومت DC (0 ٪ 32 kV)، 0 ¢ 20 A).

ولتاژ شتاب:0 ¥8 کیلوولت / 0 ¥16 کیلوولت / 0 ¥32 کیلوولت (تعدیل شده با سه دنده)
بانک خازن:64 ميكروفيلت/8 كيلو ولت 16 ميكروفيلت/16 كيلو ولت 4 ميكروفيلت/32 كيلو ولت
انرژی تخلیه:02048 J در هر سطح ولتاژ
جریان سوخت:240 mA @ 8 kV 120 mA @ 16 kV 60 mA @ 32 kV
ایمنی:قفل صفر شروع، تخلیه خودکار، 85 درجه سانتیگراد بیش از حد، IP54
ابعاد:۵۵۰ لیتر × ۵۰۰ وات × ۱۰۰۰ وات میلی متر.وزن:≤130 کیلوگرم
منبع برق:AC 220 V ±10٪، 50 هرتز ±2 هرتز

مشخصات کامل سیستم

پارامتر	مشخصات
مدل سیستم	XHHV535-4TSC + XHGG502A + XHDD503C + XHGX507
TDR فرکانس نمونه گیری	1 مگاهرتز ️ 400 مگاهرتز
محدوده قبل از موقعیت	≥120 کیلومتر
قطعنامه قبل از محل	0.07 متر (منطقه کور ≤10 متر)
مشخص کردن دقت	<0.2 m (آکوستیک مغناطیسی)
عمق تشخیص مسیر	حداکثر 10 متر (حداکثر 15 کیلومتر فاصله)
ولتاژ فوق العاده	032 کلوولت (3-دستور: 8/16/32 کلوولت)
انرژی تخلیه	02048 J (در هر سطح ولتاژ)
نوع ژنراتور افزایش	ماشین سواری، بانک خازن 3 سرعت
برند	آزمون XZH
منشاء	چین
گواهینامه	CE، ISO
تضمین	12 ماه

جریان کار کامل موقعیت خطای

آزمایش عایق کابل و مشخصات خطااندازه گیری اولیه مقاومت عایق برای تایید وجود خطای و مشخص کردن نوع (مقاومت بالا / کم ، مدار باز / کوتاه ، فلش اوور) انجام شود.
موقعیت قبلی خطای (XHGG502A)از پالس LV برای نقص های مقاومت پایین / باز یا بازتاب ARC چند پالس برای نقص های مقاومت بالا / فلش اوور استفاده کنید.ابزار به طور خودکار 8 مجموعه شکل موج را در هر پالس HV واحد برای تفسیر فاصله قابل اعتماد ضبط می کند.
ردیابی مسیر و شناسایی کابل (XHGX507)برای ردیابی مسیر دقیق کابل، عمق دفن را اندازه گیری کنید و به طور مثبت کابل هدف را از یک بسته شناسایی کنید. مسیر را بر روی سطح زمین مشخص کنید.
تولید پالس افزایش (XHHV535-4TSC)استفاده از افزایش ولتاژ بالا به صورت دوره ای در سطح ولتاژ انتخاب شده برای ایجاد سیگنال های گذرا صوتی و الکترومغناطیسی قابل تشخیص در نقطه نقص برای شناسایی.
مشخص کردن دقیق (XHDD503C)با نشانگر شناسي مغناطيسي در مسیر کابل مشخص شده راه برو.مانیتور 4 تفاوت زمانی همزمان نشان می دهد نقطه ای که تاخیر زمان صدا- مغناطیسی به صفر نزدیک می شود، مستقیما بالای نقص استدر عرض <0.2 متر
تعمیر و آزمایش مجدد کابلدقیقاً در نقطه مشخص شده حفاری کنید، کابل را تعمیر کنید، و بازگشت خدمات را با یک آزمایش عایق نهایی برای تأیید یکپارچگی عملیاتی تأیید کنید.

پرسش های مکرر

سوال 1: روش بازتاب ARC چند پالس می تواند چه نوع نقص هایی را مدیریت کند که TDR معمولی نمی تواند؟

روش بازتاب 8 پالس ARC (ARM) در XHGG502A به طور خاص برای نقص های مقاومت بالا و فلش اوور طراحی شده است که بازتاب های ضعیف یا مبهم را تحت TDR استاندارد تولید می کند.برخلاف روش های پالس ثانویه که با تداخل نوسان کوسینوس مبارزه می کنند، ARM 8 مجموعه شکل موج را در هر پالس HV واحد ضبط می کند تضمین اکوهای پاک و قابل تفسیر خطا بدون در نظر گرفتن طول کابل، فاصله خطا یا دوره نوسان.این به ویژه برای نقص های نفوذ آب در کابل های عایق کاغذ و نقص های پوشش مقاومت بالا موثر است.

س2: مزیت ژنراتور موج HV از نوع تراک چیست؟

طراحی عارضه XHHV535-4TSC، خروجی انرژی بالا یک ژنراتور افزایش انرژی آزمایشگاهی (2048 J در 32 kV) را با تحرک میدان ترکیب می کند.≤130 kg) اجازه می دهد تا حمل یک اپراتور در سراسر سایت های کار در حالی که خانه یک بانک خازن 3 سرعت قابل تغییر (4/16/64 μF) و ارائه سه حالت عملیاتی (یک پرتاب)، چرخه خودکار در فواصل 6 ′′ 7 ثانیه و مقاومت در برابر تست ولتاژ DC). تخلیه خودکار یکپارچه ، قفل صفر شروع و محفظه IP54 از ایمنی و قابلیت واحد قابل حمل فراتر می رود.

س3: آیا این سیستم می تواند توسط یک تکنسین در این زمینه کار کند؟

بله، هر قطعه براي تک کارگر طراحی شده با رابط هاي حسي صفحه لمسي (10.1 اينچ در موقعيت شناس، 5 اينچ در نشانگر) و راهنمايي گرافيكXHGX507 کابل لوله مکان شناس فراهم می کند بار گراف، تیراندازی و درخواست های صوتی یک نفر می تواند روند کار کامل ردیابی مسیر و اندازه گیری عمق را انجام دهد. ژنراتور موج XHHV535-4TSC برای موقعیت آسان یک نفر چرخدار است.یک خدمه دو نفره برای ایمنی در طول عملیات ولتاژ بالا بر اساس پروتکل های استاندارد ایمنی خدمات عمومی توصیه می شود.

Q4: چه آموزش، اسناد و پشتیبانی پس از فروش ارائه می شود؟

XZH TEST دستورالعمل های کاربری جامع به زبان انگلیسی، راه اندازی در محل و آموزش اپراتور را بر اساس درخواست با هر سیستم ارائه می دهد.,با تضمین طولانی مدت و قراردادهای خدمات در دسترس است. پشتیبانی فنی از راه دور از طریق ایمیل، تماس ویدئویی و تلفن شامل می شود. ما تمام لوازم مورد نیاز را تامین می کنیم: کابل خروجی ولتاژ بالا (5 متر)کابل محافظ زمین گیری (5 متر)، کلیمپ های اتصال (Φ150 mm) ، فریم A برای تشخیص ولتاژ مرحله ای، شارژرها و سیم های اتصال.

Q5: زمان تحویل، بسته بندی و ظرفیت عرضه چیست؟

زمان تحویل استاندارد 5-8 روز کاری بعد از تایید سفارش است.هر قطعه سیستم به صورت جداگانه در جعبه های چوبی تقویت شده صادراتی با کمد فوم داخلی بسته بندی شده است تا ترانزیت بین المللی ایمن را تضمین کندحداقل مقدار سفارش 1 واحد است، با شرایط پرداخت T / T. ظرفیت عرضه سالانه 2000 مجموعه است، اطمینان از در دسترس بودن برای هر دو خرید های فردی و برنامه های تدارکات در مقیاس بزرگ.

بسته بندی و تحویل

ماده	جزئیات
بسته بندی	جعبه های چوبی تقویت شده صادراتی با مدفوع داخل فوم
زمان تحویل	5 8 روز کاری
ظرفیت عرضه	2،000 مجموعه در سال
حداقل مقدار سفارش	1 واحد
شرایط پرداخت	T/T
تضمین	12 ماه
