مکان شناس خطای پوشش بیرونی کابل XHHD523L برای آزمایش سیستم های اتصال متقابل و راه اندازی کابل EHV

Name: مکان شناس خطای پوشش بیرونی کابل XHHD523L برای آزمایش سیستم های اتصال متقابل و راه اندازی کابل EHV
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 2,500.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	Xi'an ، Shaanxi ، چین
نام تجاری:	XZH TEST
گواهی:	CE ISO
Model Number:	XHHD523L

اطلاعات دقیق

محل منبع:

Xi'an ، Shaanxi ، چین

نام تجاری:

XZH TEST

گواهی:

CE ISO

Model Number:

XHHD523L

برجسته کردن:

High Light

برجسته کردن:

تست کننده کابل های اتصال متقابل

سیستم شناسایی خطای EHV Sheath

راه اندازی کابل DC مقاومت

Trading Information

Minimum Order Quantity:

1unit

Packaging Details:

wooden packaging

شرایط پرداخت:

T/T

Supply Ability:

500 units per month

توضیحات محصول

مکان شناس خطای پوشش بیرونی کابل برای سیستم های اتصال متقاطع XHHD523L مدل: XHHD523L 10kV 500kV پیوند متقابل + تشخیص پوشش

طراحی شده برای:مدیران دارایی های حمل و نقل، پیمانکاران EPC، مهندسان سیستم کابل های HV، متخصصان جعبه های پیوند متقابل

ارزش اصلی:Verify sheath integrity and cross-interconnection systems on EHV cable circuits — from link box diagnostics to step voltage fault pinpointing — in a single portable instrument compliant with GB50150-2006.

چالش ارتباط متقابل

بر روی کابل های ولتاژ بالا تک هسته ای با درجه 110kV و بالاتر، پوشش فلزی به عنوان یک سپر الکتروستاتیک و مسیر بازگشت جریان خطا عمل می کند.این پوشش ها به صورت ترتیب متقاطع از طریق جعبه های اتصال در فواصل منظم در امتداد مسیر کابل تنظیم می شوند معمولاً هر 500 تا 1000 متر برای یک چرخه انتقال کاملهر جعبه اتصال پوشش سه فاز را در یک الگوی چرخش خاص به هم متصل می کند، با محدودیت ولتاژ افزایش (SVLs) نصب شده برای محافظت از عایق پوشش در حوادث ولتاژ بیش از حد گذرا.

این سیستم اتصال متقابل یک چالش آزمایش منحصر به فرد را معرفی می کند: پوشش یک رسانای مداوم از انتهای به انتهای نیست،اما یک شبکه تقسیم شده از طریق جعبه های پیوند دفن شده به هم متصل است. یک نقص پوشش در هر نقطه از این شبکه چه در ژاکت بیرونی کابل، در داخل یک جعبه لینک،یا در سراسر یک SVL XHHD523L با ارائه هر دو قابلیت مقاومت DC برای شناسایی وجود یک نقص پوشش، این مشکل را حل می کند.و قابلیت مشخص کردن ولتاژ مرحله ای برای یافتن دقیقاً جایی که نقص در شبکه متقابل وجود دارد.

چه کسی به XHHD523L نیاز دارد

پروفایل کاربر	پاسخ دادن به یک نیاز حیاتی
مدیران دارایی های حمل و نقل	مدیریت یک مجموعه از مدارهای کابل 110kV-500kV در چندین زیر ایستگاه. The XHHD523L provides standardized sheath condition data for asset health indexing — identifying which circuits need intervention before sheath degradation escalates into a screen-to-ground fault requiring an unplanned outage.
پیمانکاران EPC	آزمایش تحویل سیستم های کابل نصب شده جدید بر اساس GB50150-2006 The XHHD523L performs both the mandatory 10kV/1min DC withstand test on the outer sheath AND provides immediate fault pinpointing if the sheath fails — eliminating the back-and-forth between separate test and location instruments during the commissioning window.
مهندسان سیستم های پیوند متقابل	تشخيص باکس پيوند و تماميت SVL بر روي مدار هاي کابل در حال استفادهXHHD523L کمک می کند تا بین یک نقص اصلی ژاکت بیرونی و یک SVL تخریب شده یا جعبه اتصال آب نفوذ کند. دو مشکل با استراتژی های تعمیر بسیار متفاوت.
تیم های EPC انرژی های تجدید پذیر	مزارع خورشیدی در مقیاس بزرگ و کابل های بادی دریایی شامل کیلومتر 33kV-220kV مدارهای جمع کننده دفن شده است.نقص های پوشش که در طول قرار دادن کابل یا پر کردن عقب ایجاد می شوند باید قبل از مهلت تحویل پروژه شناسایی و تعمیر شوند. یک کلید حالت XHHD523L اجازه می دهد تا تیم راه اندازی حرکت از تست مقاومت به محل خطا بدون پیکربندی مجدد تنظیمات تست.

مشخصات فنی

پارامتر	مشخصات
قدرت ورودی	AC 220V ±10٪، 50Hz ±2Hz
ولتاژ خروجی	0 ≈ 10 کلوولت DC (موج مربع، قابل تنظیم مداوم)
جریان خروجی	0 ≈ 200 mA
ظرفیت تولید	2kVA
محدوده فرکانس	0.2 هرتز 5 هرتز (مستمر در حالت مکان گذاری تنظیم می شود)
کابل های قابل استفاده	کابل های برق تک هسته ای و سه هسته ای 10kV ≈ 500kV
روش های آزمایش	شناسایی خطای ( ولتاژ مرحله ای) / مقاومت DC یک کلید با شاخص های LED (قرمز = مقاومت، سبز = شناسایی)
استانداردهای سازگار	GB50150-2006 (بررسی انتقال پوشش بیرونی کابل و آزمایش پیشگیرانه) ، الزامات آزمایش سیستم های اتصال متقابل
حفاظت از ایمنی	قفل کردن شروع در موقعیت صفر، تخلیه خودکار در زمان توقف (HV به طور خودکار به صفر می رسد) ، حفاظت از بیش از حد جریان / بیش از حد ولتاژ / بیش از حد درجه حرارت، سوئیچ حفاظت از بیش از حد جریان با شاخص LED آبی
نمايش	دو متر آنالوگ (kV voltmeter + mA ammeter) زمان واقعی، قرائت های واضح در تمام شرایط نور
ابعاد بسته	64 * 42 * 70 سانتی متر
وزن ناخالص	۴۸ کیلوگرم
برند / منشأ	XZH TEST / شیان، شانسی، چین
گواهینامه	CE، ISO

سیستم گیرنده ️ روش های ردیابی ولتاژ مرحله ای و سیگنال

کنترل گیرنده	عملکرد
مایکرو آمپر متر	نشان می دهد که مقدار سیگنال و قطبی جهت انحراف سوزن تایید می کند که آیا اپراتور در حال نزدیک شدن به نقطه خطا است یا در طول بررسی ولتاژ مرحله عبور کرده است
ورودی سیگنال	پذیرش اتصال از هر یک از A-frame sub-rack (طریقه ولتاژ مرحله ای) یا گیرنده گیرنده (پی گیری سیگنال تحرک برای سطوح صاف)
تعدیل صفر	کالیبراسیون خط مرجع در حالت I (وضع تقویت شده) برای تشخیص مداوم خطا در محیط های سیگنال ضعیف مانند کابل های عمیق یا شرایط مقاومت خاک بالا
تنظیم حساسیت	کنترل دامنه سیگنال ورودی افزایش برای کابل های عمیق دفن شده، کاهش برای تاسیسات کم عمق یا سیگنال های قوی برای حفظ قابلیت خواندن متر
تغییر حالت (I / 0 / II)	حالت I:حالت تقویت شده برای سیگنال های ضعیف (A-frame + clamp supported)حالت دوم:حالت مستقیم برای سیگنال های قوی (فقط A-frame، تقویت کننده داخلی را دور می کند).0:موقعیت خاموش کردن

مزیت میدان بدون منطقه کور:برخلاف مکان شناسان خطای کابل مبتنی بر TDR که یک منطقه مرده اندازه گیری در نزدیکی ترمینال آزمایش دارند، روش ولتاژ مرحله ای XHHD523L دارای منطقه نابینا صفر است. It can locate sheath faults immediately adjacent to the cable termination point — a capability critical for commissioning tests where sheath damage often occurs near the termination during cable gland installation.

کنترل های پانل ️ توالی عملیاتی منطقی

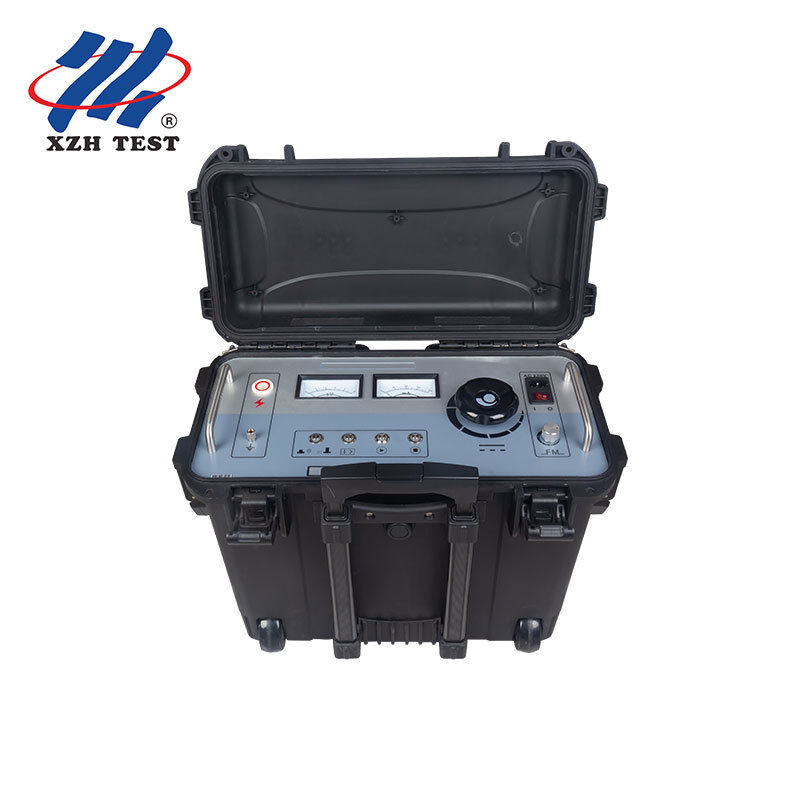

پانل جلویی XHHD523L در یک جریان عملیاتی از چپ به راست قرار گرفته است، به حداقل رساندن خطای اپراتور در طول انتشار میدان:

ترمینال خروجی HV:اتصال اختصاصی خروجی ولتاژ بالا DC برای پوشش کابل مورد آزمایش
ولت متر kV:شاخص خروجی ولتاژ بالا در زمان واقعی
آمپرومتر mAنظارت بر جریان خروجی برای تشخیص نشت غیرطبیعی در طول آزمایش مقاومت ضروری است
فیوز سیستم:فيوز برق 220VAC ️ قابل تعویض از طریق سوکت خارجی
ورودی برق AC:سوکت برق IEC برای منبع 220VAC ابزار
سوئیچ برق:I = AC، 0 = خاموش کردن
تنظیم فرکانس:تنظیم فرکانس خروجی پالس در حالت مکان گذاری (مجموعه 0.2Hz-5Hz)
تنظیم ولتاژ:شروع در موقعیت صفر باید به طور کامل در جهت معکوس ساعت باشد (دکمه شروع روشن می شود) قبل از اینکه HV توانمند شود. چرخش در جهت ساعت خروجی را از 0 به 10kV افزایش می دهد
دکمه توقف HV:خروجی HV را قطع می کند و تخلیه اتوماتیک خازن را ایجاد می کند.
دکمه شروع HV:تنها زمانی که تنظیم ولتاژ در موقعیت صفر است موثر است (دکمه روشن شده است).
سوئیچ حفاظت از جریان بیش از حد:چراغ ال ای دی آبی روشن = محافظت از جریان بیش از حد فعال، LED خاموش = محافظت غیرفعال
دکمه تغییر حالت:ال ای دی قرمز = حالت ولتاژ مقاومت، ال ای دی سبز = حالت شناسایی خطا. یک کلید میان حالت ها
ستون زمین گیری:نقطه زمین گیری ابزار باید قبل از عملیات به زمین ایستگاه تایید شده متصل شود.

جریان کار تست سیستم های متقابل متقابل

جدا کردن و آماده کردن:مدار کابل رو خاموش کنين و جعبه هاي پيوند متقابل رو در هر دو طرف قسمت مورد آزمايش باز کنيناین بخش پوشش را برای ارزیابی فردی جدا می کند زیرا یک بخش سالم متصل به هم می تواند نقص را در یک بخش مجاور پنهان کند.
شناسه بخش:در هر جعبه لینک قابل دسترسی، بخش پوشش را شناسایی کنید که مورد آزمایش قرار می گیرد. طول بخش و شناسه جعبه لینک را برای گزارش تست خود ثبت کنید
تست مقاومت در DC:XHHD523L را به بخش جدا شده پوشش متصل کنید. در حالت مقاومت (LED قرمز) ، 10kV DC را بر اساس GB50150-2006 اعمال کنید. mA متر را برای جریان نشت غیرطبیعی که نشان دهنده تخریب پوشش است، کنترل کنید.
ارزیابی خطا:اگر تست مقاومت عبور می کند (سرکه در محدوده مشخصات) ، ثبت نتیجه و به بخش بعدی ادامه دهید. اگر پوشش شکست می خورد، سطح جریان نشت را برای مرجع در هنگام مشخص کردن یادداشت کنید
تغییر حالت و نقطه مشخص:به حالت شناسایی (LED سبز) تغییر دهید. سیگنال موج مربع 0-10kV را با فرکانس مطلوب برای طول کابل تزریق کنید.دریافت کننده A-frame را در امتداد مسیر کابل بین جعبه های اتصال قرار دهید
حفاری و تعمیر:روش ولتاژ مرحله ای به طور معمول نقص را در شعاع 1 متر مشخص می کند. در موقعیت نشان داده شده حفاری کنید، تعمیر پوشش را انجام دهید (پلاک ژاکت خارجی یا جایگزینی مفصل کابل)و تکرار تست مقاومت DC برای تأیید بازسازی

چرا تشخیص شیث مهم است؟ دیدگاه مدیریت دارایی

برای یک مدیر دارایی حمل و نقل مسئول ده ها یا صدها کیلومتر مدار کابل 110kV-500kV،داده های وضعیت پوشش فقط یک نتیجه آزمایش نیست، بلکه شاخص اصلی هزینه های نگهداری آینده است.. یک کابل با پوشش آسیب دیده در حال شمارش معکوس برای خوردگی صفحه نمایش، خرابی احتمالی صفحه نمایش و قطع اضطراری نهایی است. XHHD523L یک استراتژی نگهداری مبتنی بر وضعیت را فعال می کند:

داده های اولیه راه اندازی:برای هر مدار کابلی جدید در زمان تحویل، خطوط پایه ی یکپارچگی پوشش را تعیین کنید. یک مرجع برای تمام آزمایش های نگهداری پیشگیرانه آینده ایجاد کنید.
آزمایش های پیشگیرانه برنامه ریزی شده:تست های سالیانه یا دو ساله پوشش در مدارهای در حال استفاده، روند تخریب را قبل از رسیدن به آستانه شکست تشخیص می دهند
تعمیرات هدفمند:وقتی یک نقص پوشش شناسایی می شود،به جای تعویض کل بخش کابل، آن را به طور دقیق مشخص کنید، هزینه های تعمیر را در مقایسه با حفاری کور و یا تعویض کامل کابل کاهش دهید.

در مورد XZH TEST:XZH TEST طراحی و تولید تجهیزات تخصصی موقعیت خطای کابل و آزمایش ولتاژ بالا برای شرکت های برق انتقال، پیمانکاران EPC و توسعه دهندگان انرژی های تجدید پذیر در سراسر جهان است.تمام محصولات با استاندارد های IEC و GB با گواهینامه CE و ISO مطابقت دارند. 1 سال گارانتی با پشتیبانی فنی تا عمر تماس با ما برای قیمت حجم، نمایش در محل، و مشاوره فنی
