مکان شناس خطای کابل
>

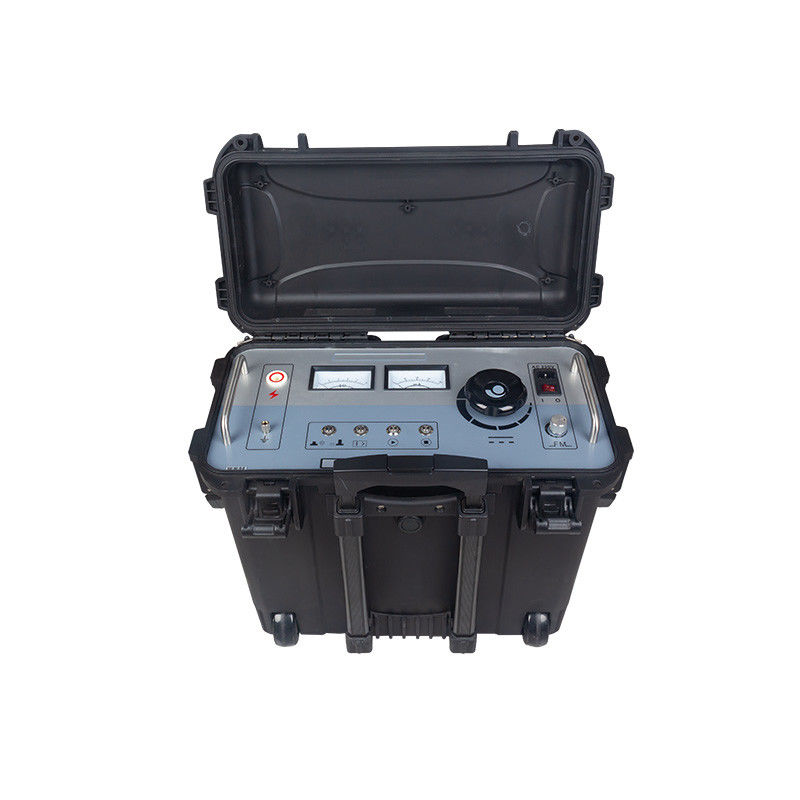

مکان شناس قطب نقص خط برق زیرزمینی HV

مکان شناس قطب نقص خط برق زیرزمینی HV

جزئیات محصول:
محل منبع: شیان، شانسی، چین
نام تجاری: XZH TEST
گواهی: CE
شماره مدل: XHHD523L
اطلاعات دقیق
محل منبع:
شیان، شانسی، چین
نام تجاری:
XZH TEST
گواهی:
CE
شماره مدل:
XHHD523L
ولتاژ ورودی:
220 ولت (10±%)، 50 هرتز (±2 هرتز)
ولتاژ خروجی:
0 ~ 10 کیلو ولت (موج مربع) قابل تنظیم
جریان خروجی:
0 تا 200 میلی آمپر
ظرفیت خروجی:
2KVA
تنظیم فرکانس:
حداقل: 0.2 هرتز، حداکثر: 5 هرتز (قابل تنظیم محدوده)
Trading Information
مقدار حداقل تعداد سفارش:
1 واحد
جزئیات بسته بندی:
جعبه چوبی
زمان تحویل:
5 تا 8 روز کاری
شرایط پرداخت:
T/T
قابلیت ارائه:
500 واحد در ماه
توضیحات محصول

با گسترش کامل تحول شبکه شهری، بسیاری از دفاتر تامین برق، احزاب ساختمانی و حتی واحدهای طراحی برای اولین بار با کابل های 110kV XLPE روبرو شدند.به خاطر محدودیت های زمانی و تجربه ی ناکافی، بسیاری از کابل ها نتوانستند آزمون ولتاژ مقاومت (10kV / 1min) را پشت سر بگذارند.

در حال حاضر، بیشتر پوشش بیرونی از مواد پوشش HDPE ساخته شده است که آزمون ولتاژ مقاومت DC 25kV / 5min را در کارخانه پشت سر گذاشته است و جریان نشت تا ده ها μA کم است.بنابراین، اکثر نقص ها پس از قرار دادن ناشی از آسیب نیروی خارجی در طول قرار دادن هستند، از جمله پر شدن خاک و پوشش. نقص های پس از کار معمولا شامل نیش موریانه است.آب در جعبه زمین· بدتر شدن نقص اصلی؛ نفوذ رطوبت به قسمت دو طرفه سیم زمین، مقاومت عایق را کاهش می دهد و غیره.گاهی اوقات چون کابل خیلی عمیق دفن شده یا شرایط اطراف پیچیده است، پس از آن بسیار دشوار است برای پیدا کردن، و برخی از نقایص نمی تواند پس از سال های بسیاری حل شود، ترک خطرات پنهان به عملیات.

ولتاژ خروجی آشکارساز خطای پوشش بیرونی کابل ولتاژ بالا 10KV و کمتر است.از جمله آزمایش تحویل پوشش بیرونی کابل و آزمایش پیشگیرانه مناسب برای سیستم های اتصال متقابل و محل خطای پوشش بیرونی کابل.

به سرعت و با دقت خطرات پنهان10kV تا 500kVکابل های تک هسته ای و سه هسته ای ولتاژ بالا و ولتاژ فوق العاده بالانقص های زمین گیری پوشش بیرونی و جریان های نشت بزرگدر عین حال، می تواند 5kV-10kV را بر روی پوشش های بیرونی کابل پلی اتیلن و پلی وینیل کلراید با چگالی بالا انجام دهد.1 دقیقه تست ولتاژ مقاومت DCیک ابزار خاص برای نگهداری تجهیزات کابل از واحد های کاربری کابل های 10kv-500kv تک هسته ای و سه هسته ای ولتاژ بالا و ولتاژ فوق العاده بالا است.شرکت های مهندسی کابل های فوق ولتاژ بالا، و شرکت های مختلف مهندسی انتقال و تبدیل برق.

ویژگی های اصلی

1 با عملکرد محافظت خودکار از جریان بیش از حد، ولتاژ بیش از حد، گرم شدن بیش از حد؛

2 با محافظت از شروع صفر امن تر و قابل اطمینان تر است.

3 طراحی منحصر به فرد خود تخلیه، تا زمانی که خروجی ولتاژ بالا قطع شود، ولتاژ بالا خود صفر خواهد بود؛

4 با صفحه نمایش دو شاخص متر جریان و ولتاژ، بدیهی و روشن؛

5. یک کلید سوئیچ بین حالت موقعیت و حالت ولتاژ مقاومت، که راحت و سریع است؛

6 هیچ نقطه کوری در محدوده آزمایش وجود ندارد.

7حساسیت گیرنده قابل تنظیم است که برای موقعیت گذاری راحت تر است.

8 عملکرد سوئیچ محافظت از جریان بیش از حد، حالت ولتاژ مقاوم و حالت موقعیت مکانی برای استفاده آسان است.

داده های فنی

1 ولتاژ ورودی: 220V (± 10%) ، 50Hz (± 2Hz)

2 ولتاژ خروجی: 0 ~ 10kV (موج مربع) قابل تنظیم

3 جریان خروجی: 0 ≈ 200 mA

4 ظرفیت خروجی: 2kVA

5 تنظیم فرکانس: حداقل: 0.2 هرتز، حداکثر: 5 هرتز (مجموعه قابل تنظیم).

ترکیب ابزار

1 ردیاب خطای پوشش بیرونی کابل: یک واحد برای موقعیت خطای یا مقاومت در برابر آزمون ولتاژ

2 خط اتصال ولتاژ بالا: پایان خروجی ولتاژ بالا میزبان و هسته کابل مورد آزمایش را متصل کنید.

3 سیم برق: سیم برق عامل دستگاه

4 گیرنده: واحدی که سیگنال را در هنگام پیدا کردن خطای سیستم دریافت می کند.

5 فیوز: از فیوز 8A استفاده می شود، فیوز پشتیبان سیستم تغذیه AC220V؛

6 سیم زمین: سیم زمین ابزار

7 گیرنده گیرنده: گیرنده گیرنده

8 یک فرعی: در روش ولتاژ مرحله ای استفاده می شود.


لیست بسته بندی


مکان شناس قطب نقص خط برق زیرزمینی HV 0


معرفی رابط کاربری




مکان شناس قطب نقص خط برق زیرزمینی HV 1



خروجی ولتاژ بالا: ترمینال خروجی ولتاژ بالا DC اختصاصی

ولت متر: ولتاژ خروجی ولتاژ ولتاژ بالا که نشان دهنده ولت متر kV است.

آمپری متر: جریان خروجی که نشان دهنده آمپری متر mA است.

سوکت فیوز: جایی که فیوز سیستم تغذیه 220VAC نصب شده است.

سوکت برق: منبع برق عامل ابزار، پورت اتصال 220VAC

سوئیچ قدرت: "دستور I" از منبع برق AC220V برای تامین برق به سیستم استفاده می کند؛ "0 دستور" خاموش می شود.

تنظیم فرکانس در حالت موقعیت: تنظیم فرکانس خروجی پالس در حالت موقعیت؛

تنظیم ولتاژ: پس از راه اندازی دستگاه، شما باید ابتدا دکمه را در جهت مخالف نشان ساعت به سمت انتهای آن برگردانید. هنگامی که چراغ دکمه شروع ولتاژ بالا روشن است، دکمه شروع را فشار دهید،و سپس تنظیم در جهت ساعت برای افزایش ولتاژ خروجی بالا از کوچک به بزرگ، و در جهت معکوس ساعت تنظیم کنید تا ولتاژ خروجی از بزرگ به کوچک کاهش یابد؛

دکمه توقف ولتاژ بالا: هنگامی که آزمایش به پایان می رسد یا یک ناهنجاری وجود دارد، این دکمه را فشار دهید تا خروجی ولتاژ بالا را قطع کنید، چراغ ولتاژ بالا خاموش می شود.چراغ دکمه توقف روشن خواهد شد تا نشان دهد که خروجی ولتاژ بالا وجود دارد، و اگر خاموش باشد، به این معنی است که هیچ خروجی ولتاژ بالا وجود ندارد.

دکمه شروع ولتاژ بالا: هنگامی که چراغ دکمه شروع روشن است، به این معنی است که ولتاژ خروجی در موقعیت صفر است. هنگامی که دکمه شروع روشن است، دکمه شروع معتبر است.اگر چراغ دکمه شروع بعد از روشن کردن سوئیچ برق روشن نباشد، دکمه تنظیم ولتاژ را در جهت مخالف ساعت تنظیم کنید تا نور روشن شود. هنگامی که چراغ روشن است، این کلید را فشار دهید تا دستگاه را شروع کنید و خروجی ولتاژ بالا را تولید کنید.

سوئیچ حفاظت از جریان بیش از حد: هنگامی که چراغ آبی روشن است، محافظت از جریان بیش از حد روشن می شود و هنگامی که چراغ آبی خاموش است، محافظت از جریان بیش از حد خاموش می شود.

دکمه ی سوئیچ موقعیت / تابع ولتاژ مقاومت: وقتی چراغ قرمز روشن است، این تابع ولتاژ مقاومت است و وقتی چراغ سبز روشن است، این تابع موقعیت است.

ستون زمین گیری: نقطه زمین گیری ابزار، حفاظت از ایمنی


مکان شناس قطب نقص خط برق زیرزمینی HV 2


1- مایکرو آمپر متر: نشان دهنده شدت و جهت سیگنال است

2سیگنال: رابط ورودی سیگنال برای اتصال فریم A یا کلیمپ گیرنده استفاده می شود.

3تنظیم صفر: پایه مرجع سیگنال تنظیم در حالت "I"؛ در حالت "II" کار نمی کند.

4تنظیم: تنظیم دامنه سیگنال ورودی

5. سوئیچ دنده: "0" دنده به معنی حالت خاموش شدن است.

فایل "I" می تواند در حالت تست ولتاژ مرحله ای و حالت تست گیرنده استفاده شود.

برای محیط آزمایش با سیگنال ورودی ضعیف (با مدار تقویت کننده در داخل) مناسب است.

در حالت تست ولتاژ مرحله ای، دستگاه های چرخ دار می توانند استفاده شوند.

برای محیط آزمایش با سیگنال ورودی قوی (بدون مدار تقویت کننده در داخل) مناسب است.


مکان شناس قطب نقص خط برق زیرزمینی HV 3

آزمایش در محل

مکان شناس قطب نقص خط برق زیرزمینی HV 4مکان شناس قطب نقص خط برق زیرزمینی HV 5مکان شناس قطب نقص خط برق زیرزمینی HV 6مکان شناس قطب نقص خط برق زیرزمینی HV 7
