مکان یاب عیب غلاف کابل 500 کیلو ولت XHHD523L برای تست غلاف خارجی کابل های فشار قوی 10 کیلو ولت تا 500 کیلو ولت و تعیین محل خطای زمین

مکان یاب عیب غلاف کابل 500 کیلو ولت XHHD523L برای تست غلاف خارجی کابل های فشار قوی 10 کیلو ولت تا 500 کیلو ولت و تعیین محل خطای زمین

جزئیات محصول:

Place of Origin:	Xi'an, Shaanxi, China
نام تجاری:	XZH TEST
گواهی:	CE/ISO
Model Number:	XHHD523L

اطلاعات دقیق

Place of Origin:

Xi'an, Shaanxi, China

نام تجاری:

XZH TEST

گواهی:

CE/ISO

Model Number:

XHHD523L

ولتاژ ورودی:

220 ولت (10±%)، 50 هرتز (±2 هرتز)

ولتاژ خروجی:

0 ~ 10 کیلو ولت (موج مربع) قابل تنظیم

جریان خروجی:

0 تا 200 میلی آمپر

ظرفیت خروجی:

2 کیلو ولت آمپر

وزن ناخالص:

48 کیلوگرم

ابعاد بسته:

64*42*70 سانتی متر

برجسته کردن:

High Light

برجسته کردن:

یابنده عیب غلاف کابل 500 کیلوولت

تشخیص خطای زمین غلاف خارجی فشار قوی

نقطه یاب کابل ولتاژ پله ای

Trading Information

Minimum Order Quantity:

1 unit

قیمت:

Price Negotiable

Packaging Details:

Wooden case

Delivery Time:

5-8 work days

Payment Terms:

T/T

Supply Ability:

500 units/month

توضیحات محصول

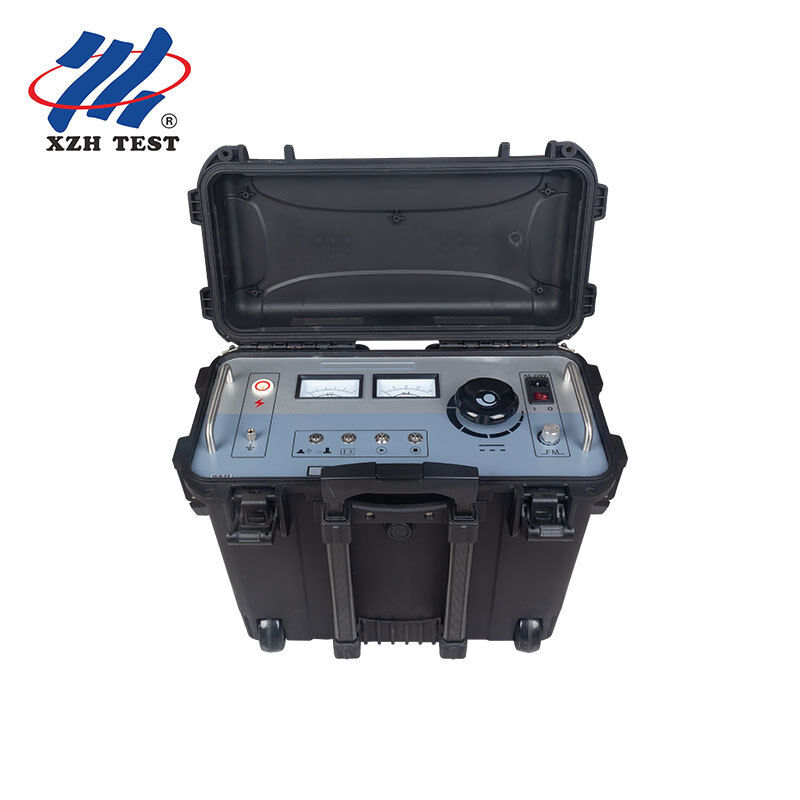

مکان شناس خطای کابلی 500kV XHHD523L مدل: XHHD523L 10kV 500kV ولتاژ قدم + DC مقاومت

طراحی شده برای:تیم های راه اندازی کابل های HV، بخش های تعمیر و نگهداری کابل های عمومی، پیمانکاران مهندسی کابل، پرسنل آزمایش زیر ایستگاه

ارزش اصلی:تشخیص، یافتن و تأیید نقص های عایق بندی پوشش بیرونی در کابل های برق تک هسته ای و سه هسته ای 10kV تا 500kV با استفاده از تعیین ولتاژ مرحله ای و تست مقاومت DC در یک ابزار قابل حمل.

مشکل پوشش کابل

در کابل های برق ولتاژ بالا XLPE با قدرت 110kV و بالاتر، پوشش بیرونی اولین خط دفاع است.از مواد HDPE ساخته شده و در کارخانه در DC 25kV / 5min با جریان های نشت تا ده ها میکرو آمپر آزمایش شده استاما هنگامی که کابل در زمین قرار می گیرد، واقعیت در آسیب های backfill در طول نصب، نفوذ موریانه پس از سال های کار،ورود آب به جعبه های زمین، و استرس مکانیکی در مفاصل سه گانه به تدریج یکپارچگی پوشش را کاهش می دهد.

هنگامی که پوشش شکست می خورد، صفحه فلزی در معرض رطوبت زمین قرار می گیرد، باعث خوردگی و در نهایت خراب شدن صفحه می شود.روش های شناسایی نقص های سنتی که برای نقص های هدایت کننده به هدایت کننده یا هدایت کننده به زمین طراحی شده اند، نمی توانند این نقص های پوشش به زمین را به طور قابل اعتماد تشخیص دهند.. XHHD523L به طور خاص برای پر کردن این شکاف ساخته شده است، ارائه پالس های ولتاژ بالا کنترل شده به لایه پوشش و به طور دقیق محل نقطه نشت با استفاده از روش ولتاژ مرحله ای.

کي به XHHD523L نياز داره؟

پروفایل کاربر	سناریوی کاربرد
مهندسان راه اندازی کابل های HV	بررسی یکپارچگی پوشش پس از نصب قبل از انرژی گذاری مدار های کابلی جدید 110kV-500kV. GB50150-2006 نیاز به تست مقاومت DC از پوشش های بیرونی قبل از پذیرش تحویل دارد.
تیم های تعمیر و نگهداری کابل های عمومی	آزمایش های پیشگیرانه سالانه پوشش های کابل در حال استفاده. تشخیص زودهنگام نقص های ابتدایی قبل از افزایش آنها به خرابی صفحه نمایش و قطع اجباری.
متخصصین تحقیق در مورد خطاها	پیدا کردن نقص های زمین در کابل های دفن شده که نقص ممکن است چندین سال قدمت داشته باشد، عمیق دفن شده است،یا احاطه شده با شرایط پیچیده خاک موارد که حفاری آزمایشی بسیار گران است.
پیمانکاران ساخت و ساز	بررسی وضعیت پوشش بلافاصله پس از قرار دادن کابل و قبل از پر کردن مجدد، زمانی که هر گونه آسیب به نصب هنوز برای تعمیر در دسترس است.

حالت های کار دوگانه ️ یک کلید

حالت شناسایی خطا خروجی موج مربع 0-10kV با فرکانس تنظیم پذیر (0.2Hz-5Hz). سیم ولتاژ بالا را به پوشش کابل متصل کنید، گیرنده A-frame را در امتداد مسیر کابل قرار دهید،و دنبال گرادیان ولتاژ مرحله به نقطه اشتباه دقیق. نشانگر سبز فعال کردن حالت مکان را تایید می کند

حالت تست مقاومت DC خروجی DC مداوم تا 10kV / 200mA برای بررسی ولتاژ مقاومت در GB50150-2006. جریان نشت را در زمان واقعی از طریق متر mA نظارت کنید. شاخص قرمز حالت مقاومت را فعال می کند.بدون اتصال مجدد کابل ها، با یک کلید از حالت به حالت تغییر می دهد.

چرا این موضوع در زمینه مهم است:یک مهندس راه اندازی تست مقاومت 10kV / 1 دقیقه را در یک مدار جدید 110kV انجام می دهد و جریان نشت افزایش می یابد.,آنها یک دکمه را فشار می دهند تا به حالت مکان گذاری تغییر دهند، فریم A را بکار ببرند و نقص را در موقع حضور در محل شناسایی کنند. همان ابزار، همان اتصال کابل، بدون پیکربندی مجدد

مشخصات فنی

پارامتر	مشخصات
قدرت ورودی	AC 220V ±10٪، 50Hz ±2Hz
ولتاژ خروجی	0~10 کیلوولت DC (موج مربع، قابل تنظیم)
جریان خروجی	0 ≈ 200 mA
ظرفیت تولید	2kVA
محدوده فرکانس	0.2 هرتز 5 هرتز (به طور مداوم در حالت مکان گذاری تنظیم می شود)
محدوده کابل قابل استفاده	کابل های برق HV/EHV یک هسته ای و سه هسته ای 10kV/500kV
انطباق با استاندارد آزمون	GB50150-2006 (بررسی و آزمایش پیشگیرانه پوشش بیرونی کابل) ، آزمایش سیستم های متقابل متقابل
حفاظت از ایمنی	قفل کردن شروع در موقعیت صفر، تخلیه خودکار در توقف (HV به صفر می افتد هنگامی که خروجی قطع می شود) ، سوئیچ حفاظت از جریان بیش از حد، حفاظت از ولتاژ بیش از حد، حفاظت از درجه حرارت بیش از حد
نمايش	دو متر آنالوگ kV ولت متر + mA آمپر متر، نظارت بصری در زمان واقعی
روش های کار	محل خطا ( ولتاژ مرحله ای) / مقاومت DC (تغییر یک کلید با شاخص های حالت LED)
ابعاد بسته	64 × 42 × 70 سانتی متر
وزن ناخالص	۴۸ کیلوگرم
برند / منشأ	XZH TEST / شیان، شانسی، چین
گواهینامه	CE

سیستم گیرنده ️ تشخیص دقیق در سطح

XHHD523L شامل یک واحد گیرنده اختصاصی است که برای دو روش تشخیص طراحی شده است:

روش ولتاژ مرحله ای (A-Frame)

زیر استخر A در فاصله های منظم در امتداد مسیر کابل قرار می گیرد.گیرنده تراز ولتاژ بین دو کاوشگر زمین را اندازه گیری می کند، به دقت عیب پوشش را در شعاع زیر متر در سطح مشخص می کند.

روش کلیمپ گیرنده

برای ردیابی مسیر کابل و پیش بینی خطای پوشش در مناطقی که قرار دادن سنجه زمین غیر عملی است (سطح های مسطح، زمین سنگی) ، کلیمپ گیرنده به طور تحرک به کابل متصل می شود.تشخیص تغییرات در قدرت سیگنال که نشان دهنده منطقه خط است.

کنترل گیرنده	عملکرد
مایکرو آمپر متر	نشان دهنده شدت سیگنال و قطبیت است. جهت انحراف سوزن نشان دهنده نزدیک شدن یا عبور از نقطه خطا است.
ورودی سیگنال	پورت اتصال برای چسب A یا گیرنده
تعدیل صفر	کالیبراسیون خط مرجع در حالت I (وضع تقویت شده برای سیگنال های ضعیف)
دکمه تنظیم	کنترل دامنه سیگنال ورودی افزایش حساسیت برای کابل های عمیق دفن شده، کاهش برای تاسیسات کم عمق
تغییر حالت	حالت I:حالت تقویت شده برای محیط های سیگنال ضعیف (A-frame + clamp).حالت دوم:حالت مستقیم برای محیط های سیگنال قوی (فقط A-frame، بدون تقویت کننده داخلی).0:برق خاموش شد

هشت ویژگی ایمنی داخلی

قفل صفر شروع:ولتاژ بالا نمی تواند انرژی داده شود مگر اینکه دکمه تنظیم ولتاژ به طور کامل در جهت مخالف ساعت باشد.دکمه شروع فقط هنگامی که موقعیت صفر تایید شده است روشن می شود
خود تخليه اتوماتيك:هنگامی که خروجی ولتاژ بالا به پایان می رسد، با دکمه توقف یا قطع برق، مدار داخلی به طور خودکار بار باقیمانده را به صفر می رساند.
حفاظت از جریان بیش از حد:سوئیچ محافظت از جریان بیش از حد اختصاصی با شاخص LED آبی. هنگامی که فعال می شود، سیستم به طور خودکار اگر جریان خروجی از آستانه امن فراتر رود، فعال می شود
حفاظت از ولتاژ بالا:فشارهای داخلی مانع از افزایش خروجی از حداکثر 10kV در هر شرایط عملیاتی می شود
حفاظت از بیش از حد درجه حرارت:سنسور حرارتی دمای داخلی را کنترل می کند و در صورت تجاوز از محدودیت های عملیاتی ایمن، خروجی HV را غیرفعال می کند
محوطه ی زمین دار:ستون زمین گیری ابزار باید قبل از کار به زمین ایستگاه متصل شود فراهم می کند یک مرجع ایمنی تایید شده برای تمام مدارهای حفاظت داخلی
نظارت دو متری آنالوگ:شمارنده های مستقل کلوولت و مآ در زمان واقعی، مقادیر غیر متناقضی را ارائه می دهند
8A سیستم فیوز:فیوز پشت قابل دسترسی محافظت از جریان بیش از حد نهایی را برای مدار ورودی AC فراهم می کند

چه چیزی در بر دارد

اجزا	توضیحات
واحد اصلی (محور نقص شیث)	ابزار میزبان با ژنراتور موج مربع 0-10kV، انتخاب کننده دو حالت، دو متر و سیستم های ایمنی
کابل اتصال ولتاژ بالا	اتصال ترمینال خروجی واحد اصلی HV به پوشش کابل تحت آزمایش
واحد گیرنده	گیرنده دستی با میکرو آمپر متر، تنظیم حساسیت و کار دو حالت (I/II)
سوابق فرعی A-Frame	برای روش ولتاژ مرحله ای برای شناسایی خطا دو سنجه زمین با فاصله کالیبر شده
کلیمپ گیرنده	کلیمپ محرک برای ردیابی کابل ها و قرار دادن منطقه خط خط در سطوح صاف
سیم برق	کابل برق ابزار AC 220V
سیم زمین	اتصال زمین ایمنی ابزار
فیوز یدکی	8A فیوز یدکی برای مدار ورودی AC

روند کار تست استاندارد

ارزیابی عایق بندی پوشش:واحد اصلی را به پوشش کابل متصل کنید. حالت مقاومت DC را انتخاب کنید (نمایشگر قرمز). 10kV DC را اعمال کنید و متر mA را کنترل کنید
تایید خطا:اگر جریان نشت بالا باشد، پوشش دارای نقص زمین است.
تغییر حالت:فشار دادن دکمه تغییر حالت نشانگر سبز حالت موقعیت را تایید می کند. فرکانس خروجی (0.2 هرتز-5 هرتز) را بر اساس طول کابل و عمق دفن تنظیم کنید
مشخص کردن ولتاژ مرحله ای:قاب A را در امتداد مسیر کابل قرار دهید، دستگاه گیرنده، قدرت سیگنال رو در حال افزایش نشان می دهدو صفر در محل اشتباه دقیق
علامت گذاری و تعمیر:علامت گذاری محل مشخص شده در سطح. نقص به طور معمول در یک حفاری هدفمند 1 متر در مقایسه با ده ها متر خندق بدون محل قبلی قابل دسترسی است
بررسی پس از تعمیر:پس از تعمیر پوشش، تکرار تست مقاومت DC برای تایید بازگرداندن یکپارچگی پوشش قبل از دوباره انرژی کابل

احتیاط های عملیاتی

فقط پرسنل تست ولتاژ بالا واجد شرایط می توانند این ابزار را کار کنند.
همیشه ستون زمین به یک ایستگاه زمین تایید شده قبل از قدرت متصل
دکمه تنظیم ولتاژ قبل از فشار Start باید به طور کامل در جهت معکوس ساعت باشد (وضعیت صفر، دکمه شروع روشن است)
در حالی که شاخص HV فعال است، به پایانه های خروجی HV، کابل های اتصال یا پوشش کابل دست نزنید.
فشار توقف بلافاصله اگر خواندن غیر طبیعی متر، صداهای قوس، یا بوی غیرمعمول تشخیص داده می شود
پس از متوقف کردن خروجی HV، قبل از جدا کردن هر کابل، بررسی کنید که ولتی متر صفر را می خواند

در مورد XZH TEST:XZH TEST طراحی و تولید تجهیزات تخصصی موقعیت خطای کابل و آزمایش ولتاژ بالا برای شرکت های برق، پیمانکاران مهندسی و تیم های تعمیر و نگهداری صنعتی در سراسر جهان است.تمام محصولات با استاندارد های IEC و GB با گواهینامه CE مطابقت دارند. 1 سال گارانتی با پشتیبانی فنی تا عمر تماس با ما برای قیمت حجم، نمایش در محل، و مشاوره فنی
