تستر شناسایی کابل زنده و بدون برق با سیگنال پالس 800 هرتز | XHSB505B

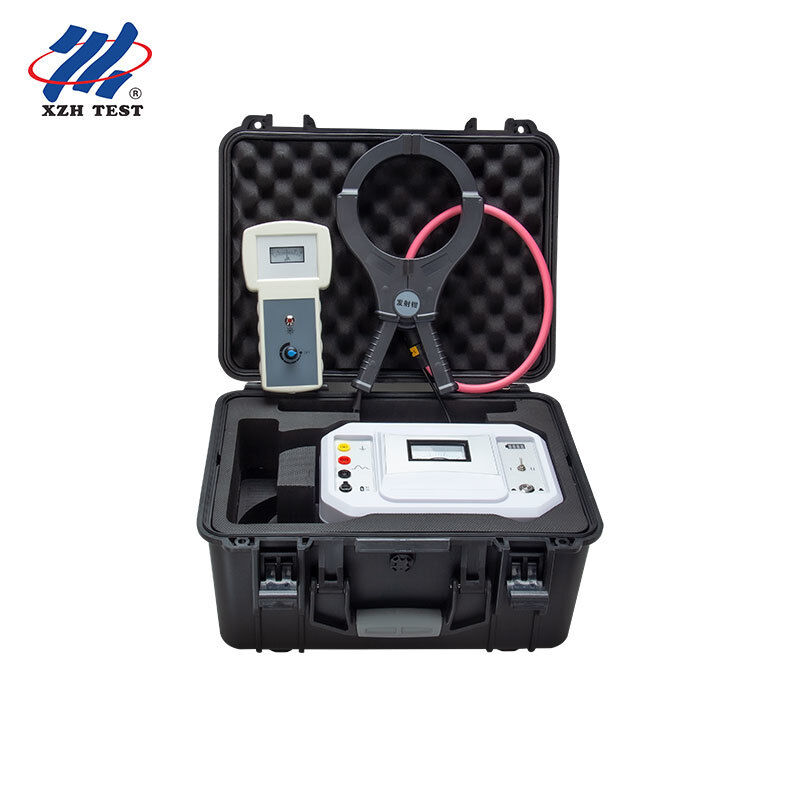

شناسایی کننده کابل به طور ویژه برای مهندسان کابل برق و کارکنان صنعت برق طراحی شده است تا مشکلات شناسایی کابل را حل کند. اصل کار آن این است که فرستنده سیگنال های پالس منظم را به کابل مورد نظر اعمال می کند و سیگنال های القایی سازگار با سیگنال ارسالی را در طول کابل تولید می کند. گیره گیرنده و گیرنده سیگنال را تبدیل، تشخیص و شناسایی می کنند و با مشاهده دامنه، تعداد پالس و قطبیت نمایش داده شده بر روی گیرنده، کابل هدف در میان چندین کابل در کانال قابل شناسایی است. این محصول هم قابلیت شناسایی کابل برق دار و هم شناسایی کابل بدون برق را دارد و نیازهای متعدد شناسایی کابل در محل های ساخت و ساز برق را برآورده می کند. این دستگاه شامل یک فرستنده، گیره فرستنده، گیرنده و گیره گیرنده انعطاف پذیر است.

شناسایی کابل برق دار و شناسایی کابل بدون برق در یک دستگاه، برآورده کننده نیازهای متعدد سایت.

فرستنده سیگنال های پالس 800 هرتز با سطح قابل انتخاب I (145 ولت) و سطح II (240 ولت) و جریان خروجی 0 تا 10 آمپر را خروجی می دهد.

باتری لیتیومی قابل شارژ داخلی با ظرفیت بالا (12.6 ولت 5200 میلی آمپر ساعت) با بیش از 4 ساعت کار مداوم، حفاظت در برابر اتصال کوتاه، حفاظت در برابر گرمای بیش از حد و نمایش سطح باتری.

طراحی بدنه قابل حمل ABS؛ عقربه آمپرمتر به طور منظم حرکت می کند و چراغ برق هنگام ارسال سیگنال به صورت پویا چشمک می زند.

گیره فرستنده با دهانه فک 105 میلی متری، سیگنال ها را با نشانگر جهت به کابل هدف کوپل می کند؛ گیره گیرنده انعطاف پذیر (کویل روگوفسکی) با قطر داخلی حدود 200 میلی متر برای کابل های ضخیم یا هادی های نامنظم مناسب است.

گیرنده با صفحه نمایش رنگی LCD 3.2 اینچی، ریزپردازنده پرسرعت و الگوریتم دقیق، دامنه سیگنال، تعداد پالس، قطبیت و نتیجه تشخیص را در زمان واقعی نمایش می دهد.

عملکرد کالیبراسیون سیگنال: هنگامی که دامنه، تعداد پالس و قطبیت همه مطابقت دارند، نوار وضعیت "کابل هدف" را نمایش می دهد؛ در غیر این صورت "کابل غیر هدف".

تنظیم بهره 1 تا 8 سطح، اندازه گیری بدون تماس، ایمن و سریع.
