یابنده عیب کابل مدفون - XHHD530M
XHHD530M یک ابزار حرفه ای تشخیص عیب کابل مدفون است که برای شرکت های برق، ادارات پخش و مخابرات، تاسیسات صنعتی و تیم های نگهداری برق رسانی روستایی طراحی شده است. این دستگاه به طور خاص برای یافتن کابل های زیرزمینی - از جمله خطوط کابل زره دار مدفون مستقیم - و شناسایی دقیق عیوب آنها با حداقل حفاری ساخته شده است.
مروری بر محصول
این دستگاه جهت کابل، موقعیت دقیق زیرزمینی، عمق تقریبی دفن و انواع مختلف عیوب از جمله عیوب نشتی زمین و عیوب هسته شکسته را تشخیص می دهد. این دستگاه در شرایط مختلف زمین - مزارع برنج، جاده های سیمانی، سطوح آجری و سنگی، جاده های آسفالت و حتی کابل های تعبیه شده در دیوارهای ساختمان - قابل اعتماد عمل می کند. کابل ها و سیم های ضد آب روی زمین نیز با استفاده از روش های تشخیص مناسب قابل آزمایش هستند.

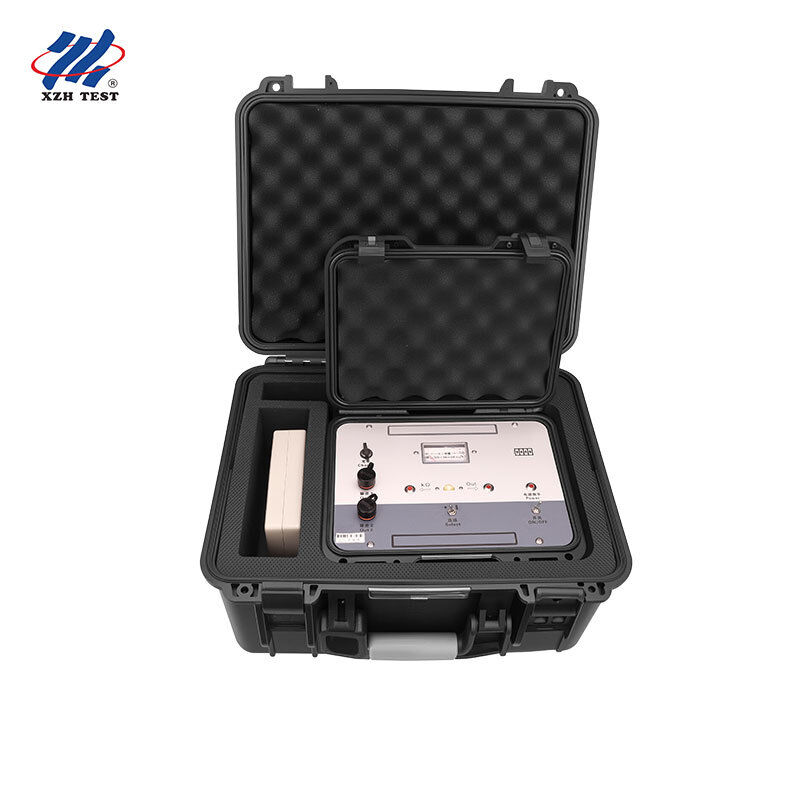

این سیستم شامل یک فرستنده سیگنال، یک گیرنده سیگنال، یک پروب، میله های وارد شونده و لوازم جانبی اتصال است. هم فرستنده و هم گیرنده فشرده، از نظر ساختاری بهینه شده و از نظر ظاهری پالایش شده اند. این دستگاه با حساسیت بالا، قابلیت ضد تداخل عالی از طریق نشانگر صوتی-متر همزمان، عملکرد راحت تک اپراتوری و مکان یابی سریع و دقیق نقطه عیب برتری دارد.
ویژگی های کلیدی
تشخیص دو حالته
ترکیب روش القایی (برداشت میدان مغناطیسی فضایی) و روش وارد شونده (اندازه گیری اختلاف پتانسیل زمین) در یک دستگاه، طیف کاملی از سناریوهای عیب کابل مدفون را پوشش می دهد. |
اندازه گیری داخلی KΩ
عملکرد اندازه گیری مقاومت عایقی یکپارچه، نیاز به مولتی متر یا مگومتر جداگانه را برطرف می کند - قبل از اجرای تشخیص، ماهیت عیب (نشتی، هسته شکسته، اتصال کوتاه) را مستقیماً تعیین کنید. |
گیرنده دو حساسیتی
سوئیچینگ حساسیت بالا/پایین با نشانگر بصری صوتی-متر همزمان، تفسیر واضح سیگنال را در محیط های سیگنال قوی و ضعیف تضمین می کند. |
خروجی 2 ترمینال جریان بالا
خروجی پالس پیک اختصاصی 1-5 آمپر برای تشخیص عیب اتصال کوتاه فلزی - اثربخشی را افزایش می دهد و در عین حال مصرف برق را به حداقل می رساند. |
ضد تداخل بالا
سیگنال دریافتی حتی در هنگام کار مستقیم زیر خطوط انتقال ولتاژ بالا 220 کیلو ولت، واضح و پایدار باقی می ماند و تشخیص قابل اعتماد را در محیط های راهرو برق تضمین می کند. |
روش های تأیید چندگانه
پشتیبانی از 17+ تکنیک تشخیص و تأیید اثبات شده در میدان، از جمله تقارن جانبی، تقاطع متقاطع، دایره هم پتانسیل و تأیید نوع X برای حذف نقاط کاذب. |
محدوده تشخیص طولانی
عیوب را تا طول کابل 3 کیلومتر با تجربه عملی میدانی بیش از 1-5 کیلومتر در عمق دفن 2-3 متر به طور موثر تشخیص می دهد. |
طراحی قابل حمل آماده میدان
کیت کامل تقریباً 5 کیلوگرم وزن دارد و در یک کیف حمل مقاوم قرار می گیرد - قابل استقرار توسط یک اپراتور با حداقل زمان راه اندازی. |
مشخصات فنی
فرستنده
| پارامتر |
مشخصات |
| شکل سیگنال خروجی |
دوره پالس 1.34 ± 0.15 میلی ثانیه، عرض 0.2 ± 0.1 میلی ثانیه، دوره متناوب 1.8 ± 1 ثانیه |
| ولتاژ خروجی (محدوده بالا) |
> 1000Vp-p |
| ولتاژ خروجی (محدوده متوسط) |
> 60Vp-p |
| ولتاژ خروجی (محدوده پایین) |
> 30Vp-p |
| خروجی 2 ترمینال |
جریان پیک پالس اتصال کوتاه 1-5 آمپر |
| توان پالس |
> 2.5W (در بار محدوده بالا 80kΩ) |
| اندازه گیری KΩ |
محدوده 0-∞ - پیوستگی، قطع، اختلاط و مقاومت نشتی زمین را بررسی می کند |
| منبع تغذیه |
باتری قابل شارژ 8.4 ولت |
گیرنده
| پارامتر |
مشخصات |
| شکل سیگنال دریافتی |
دوره پالس 1.36 ± 0.15 میلی ثانیه، عرض 0.2 ± 0.1 میلی ثانیه، دوره متناوب 1.8 ± 1 ثانیه |
| تنظیمات حساسیت |
قابل انتخاب بالا / پایین |
| نمایشگر |
متر آنالوگ (جهت ±) با خروجی صوتی همزمان |
| منبع تغذیه |
6 ولت (4 عدد باتری قلمی) |
عملکرد تشخیص
| پارامتر |
مشخصات |
| دقت عیب نشتی (≤500kΩ) |
< 0.2 متر (روش وارد شونده، طول ≤3 کیلومتر، عمق ≤2 متر) |
| دقت عیب هسته شکسته |
< 0.4 متر (طول ≤1 کیلومتر، عمق ≤2 متر، عایق خوب) |
| محدوده تشخیص عملی |
می تواند در شرایط میدانی در عمق دفن 2-3 متر از 1-5 کیلومتر فراتر رود |
| ضد تداخل |
عملکرد قابل اعتماد زیر خطوط انتقال 220 کیلو ولت |
| شرایط عملیاتی |
دمای محیط -15 درجه سانتیگراد تا +55 درجه سانتیگراد؛ فشار اتمسفر 86-108 کیلو پاسکال |
روش های تشخیص
روش القایی — بر اساس اصول میدان الکترومغناطیسی، یک سیگنال پالس که به کابل منتقل می شود، میدانی مغناطیسی در فضای اطراف ایجاد می کند. پروب این سیگنال میدان فضایی را دریافت می کند که توسط گیرنده به هر دو صدا و انحراف متر بصری تقویت می شود. اپراتور با نظارت بر شدت صدا و دامنه نوسان سوزن، جهت کابل، منطقه تقریبی عیب، موقعیت دقیق زیرزمینی و عمق دفن اولیه را تعیین می کند.
روش وارد شونده — هنگامی که یک سیگنال پالس به یک خط مدفون منتقل می شود، یک میدان الکتریکی منظم در سطح زمین بالای مسیر کابل و نقطه عیب تشکیل می شود. دو میله وارد شونده اختلاف پتانسیل بین دو نقطه در این میدان توزیع شده را اندازه گیری می کنند. گیرنده سیگنال را به انحراف متر بصری (جهت مثبت/منفی) و خروجی صوتی تقویت می کند. با مشاهده جهت سوزن و دامنه نوسان، موقعیت دقیق زیرزمینی و نقطه عیب دقیق به طور دقیق تعیین می شود.
این دستگاه از 17+ تکنیک تأیید اثبات شده در میدان برای حذف مثبت کاذب پشتیبانی می کند، از جمله: روش تقارن جانبی، روش تقاطع متقاطع، تأیید دایره هم پتانسیل، تأیید نوع X، روش تقارن رو به جلو، روش موقعیت یابی دو بار، روش مسافت کوتاه و روش رطوبت برای سطوح سخت.
لیست بسته بندی
| شماره. |
مورد |
تعداد. |
توضیحات |
| 1 |
فرستنده |
1 |
منبع سیگنال با عملکرد اندازه گیری KΩ |
| 2 |
گیرنده |
1 |
دو حساسیتی با نشانگر صوتی-متر |
| 3 |
پروب |
1 |
برای برداشت میدان مغناطیسی فضایی روش القایی |
| 4 |
سر پروب |
1 |
نوک پروب جایگزین |
| 5 |
میله های وارد شونده (قرمز و سیاه) |
2 |
برای اندازه گیری اختلاف پتانسیل روش وارد شونده |
| 6 |
کابل های اتصال |
2 |
کابل های اتصال سیگنال و زمین |
| 7 |
شارژر |
1 |
برای باتری فرستنده |
سوالات متداول
س: تفاوت بین روش القایی و روش وارد شونده چیست؟
روش القایی از یک پروب برای دریافت میدان مغناطیسی فضایی تولید شده در اطراف کابل برق دار استفاده می کند - ایده آل برای ردیابی سریع جهت کابل، تخمین عمق دفن و تعیین منطقه تقریبی عیب. روش وارد شونده اختلاف پتانسیل سطح زمین را از طریق دو میله وارد شونده اندازه گیری می کند و امکان مکان یابی دقیق نقطه عیب را با دقت <0.2 متر فراهم می کند. با استفاده از هر دو، یک گردش کار کامل ارائه می شود: القایی برای اسکن تقریبی، وارد شونده برای تأیید دقیق.س: عملکرد اندازه گیری داخلی KΩ چگونه در میدان کمک می کند؟
قبل از اجرای تشخیص، عملکرد اندازه گیری KΩ به اپراتور اجازه می دهد تا مقاومت عایقی بین هر هادی و زمین را اندازه گیری کند و مستقیماً نوع عیب را تعیین کند - چه عیب زمین با مقاومت کم (≤20kΩ)، عیب زمین با مقاومت بالا (20-500kΩ) یا عیب هسته شکسته عایق (بیشتر از MΩ). این امر نیاز به مولتی متر یا مگومتر جداگانه را از بین می برد و از ابتدا روش تشخیص و تنظیم خروجی فرستنده صحیح را تضمین می کند.
س: آیا XHHD530M می تواند عیوب زیر سطوح بتنی یا آسفالتی را تشخیص دهد؟
بله. برای سطوح سخت مانند جاده های سیمانی، آسفالت، آجر و سنگ، این دستگاه از روش رطوبت استفاده می کند - پیچیدن نوک میله های وارد شونده با مواد خیس شده با آب (حوله، پارچه) برای افزایش تماس با زمین، یا آبیاری نقاط وارد شونده در طول خط. روش القایی بدون تماس با زمین کار می کند و امکان اسکن اولیه را بر روی هر نوع سطحی فراهم می کند.
س: دستگاه چگونه با سیگنال های کاذب و نقاط عیب شبح برخورد می کند؟
XHHD530M از بیش از 17 روش تأیید توسعه یافته از دهه ها تجربه میدانی برای حذف مثبت های کاذب ناشی از اتصالات T، گوشه ها، خطوط زیرزمینی متقاطع، لوله های فلزی و عمق دفن ناهموار پشتیبانی می کند. تأیید متقاطع چند روشی تضمین می کند که نقطه عیب شناسایی شده قبل از شروع حفاری واقعی است.
س: حداکثر محدوده و عمق تشخیص چقدر است؟
این دستگاه برای تشخیص عیب تا طول کابل 3 کیلومتر با عمق دفن 2 متر با دقت موقعیت یابی <0.2 متر درجه بندی شده است. در شرایط عملیاتی واقعی، بسیاری از کاربران تشخیص موثر بیش از 5 کیلومتر در عمق 2-3 متر را بسته به ترکیب خاک و مشخصات مقاومت عیب گزارش می دهند.
س: آیا XHHD530M می تواند در نزدیکی خطوط برق ولتاژ بالا کار کند؟بله. این دستگاه دارای قابلیت ضد تداخل بالا است و در میدان اثبات شده است که حتی در هنگام کار مستقیم زیر خطوط انتقال 220 کیلو ولت، دریافت سیگنال واضح و پایدار را ارائه می دهد. نشانگر صوتی-متر همزمان تأیید دوگانه ای را بدون تأثیر نویز الکترومغناطیسی ارائه می دهد.
س: چه گارانتی و پشتیبانی شامل می شود؟
گارانتی استاندارد 12 ماهه در برابر نقص تولید با پشتیبانی فنی مادام العمر. دارای گواهینامه CE و ISO. هر کیت شامل فرستنده، گیرنده، پروب، میله های وارد شونده، کابل های اتصال، شارژر و دفترچه راهنمای کاربر در یک کیف حمل مقاوم است. آموزش در محل و گزینه های گارانتی تمدید شده در صورت درخواست موجود است.
خدمات پس از فروش
12 ماه گارانتی رایگان برای مسائل مربوط به کیفیت محصول، نگهداری مادام العمر و پشتیبانی فنی. دارای گواهینامه CE و ISO. سوالات فنی معمولاً ظرف 24 ساعت پاسخ داده می شوند. راه اندازی در محل و آموزش اپراتور در صورت درخواست موجود است.
