سیستم موقعیت خطای کابل یکپارچه 32kV 2048J Multi-Pulse Trolley TDR Tester برای تشخیص کابل 35kV XHHV535-4TSB

شبکه های توزیع شهری

جریان کار کامل موقعیت خطا برای کابل های زیرزمینی 35kV و پایین تر:تشخیص خطا از طریق مگومتر ساخته شده → پیش از محل با TDR چند پالس → تعیین دقیق با همگام سازی صوتی مغناطیسیهمه از يه سيستم ترولي

کارخانه های صنعتی و ایستگاه های فرعی

DC مقاومت در برابر تست ولتاژ ترانسفورماتورها، سوئیچ گیرها و کابل ها در طول راه اندازی، به علاوه پاسخ سریع به خطا در صورت افت تغذیه های مهم تولید.طراحی تروی امکان جابجایی سریع بین اتاق های تغییر را فراهم می کند.

سیستم های راه آهن و مترو

موقعیت خطا در کابل های برق سیگنال و کشش در امتداد راهروهای راه آهندر حالی که تست کننده TDR با باتری کار می کند که شبکه های AC در دسترس نیستند.

ارائه دهندگان خدمات آزمایش شخص ثالث

تمام در یک سیستم 90 درصد تماس های خدمات ساحلی را پوشش می دهد. پالس ولتاژ پایین برای چک های سریع، 8 بار پالس چندگانه برای نقص های پیچیده مقاومت بالا و ذخیره سازی موج جامع برای گزارش مشتری.

س: چه چیزی باعث می شود XHHV535-4TSB متفاوت از یک ژنراتور موج HV مستقل باشد؟

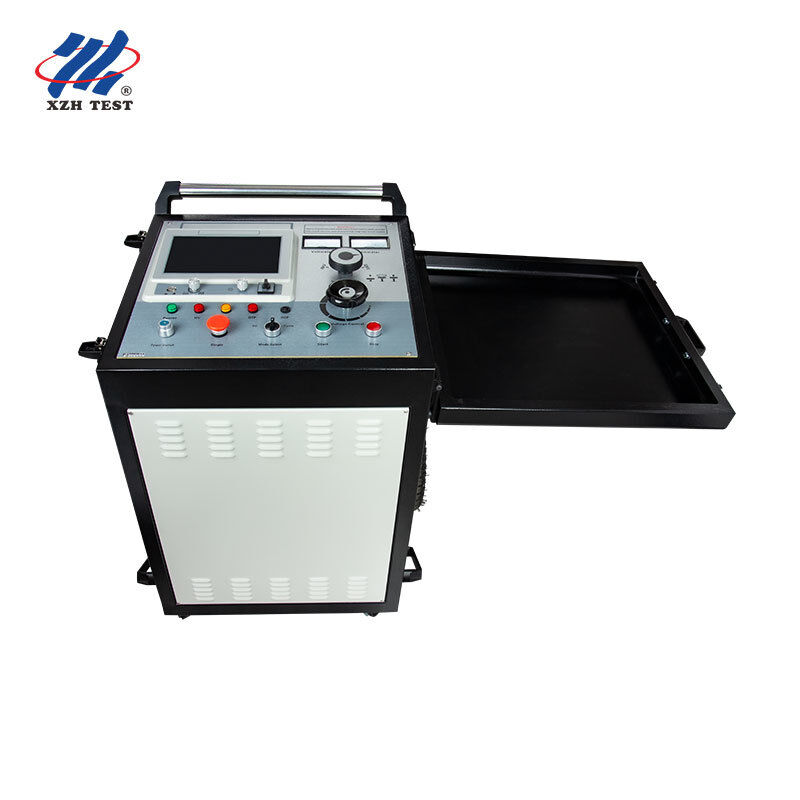

4TSB یک سیستم تشخیص خطای کامل کابل است که ترکیبی از یک تست TDR 10.1 اینچی با تکنولوژی چند پالس و یک ژنراتور پالس 32kV / 2048J HV در یک سبد واحد است.بر خلاف ژنراتورهای مستقلاین دستگاه کل جریان کار را از تشخیص خطا (میگومتر داخلی) تا پیش از محل (TDR) و بدون نیاز به ابزارهای جداگانه یا کوپلرهای خارجی انجام می دهد.

س: چه زمانی باید از روش چند پالس به جای فلش اوور ولتاژ بالا استاندارد استفاده کنم؟

روش 8 بار پالس چندگانه برای نقص های مقاومت بالا و فلش اوور توصیه می شود که در آن فلش اوور سنتی HV شکل های موج پیچیده نوسان کوسینوس را تولید می کند که تفسیر آن دشوار است.چند پالس طول قوس را در نقطه خطا گسترش می دهد و همزمان 8 مجموعه شکل موج را ضبط می کند، ارائه یک اکو مانند مدار کوتاه برای اندازه گیری فاصله بدون تردید.

س: آیا تست کننده TDR می تواند مستقل از ژنراتور HV کار کند؟

بله، تست کننده خطای کابل TDR دارای یک باتری لیتیوم 10.4Ah داخلی است که 5 ساعت کار مستقل را فراهم می کند. می تواند به طور مستقل برای آزمایش نبض ولتاژ پایین، اندازه گیری طول کابل،کالیبراسیون سرعت موج، و آزمایش مقاومت عایق بندی (فعالیت مگومتر) بدون اینکه ژنراتور HV روشن شود.

س: چگونه سطح ولتاژ/کندسیتور مناسب برای کابل خود را انتخاب کنم؟

بر اساس ولتاژ درجه بندی کابل و نوع خطا انتخاب کنید: 8kV/64μF برای کابل های ولتاژ پایین و خطاهای مقاومت پایین که نیاز به جریان بالا دارند؛ 16kV/16μF برای کابل های ولتاژ متوسط و خطاهای خروجی عمومی.32kV/4μF برای کابل های 35kV و نقص های فلش اوور با مقاومت بالا که نیاز به حداکثر ولتاژ قطع دارند. تغییر سه مرحله ای قبل از روشن شدن از طریق یک دکمه چرخش انجام می شود.

س: ضمانت و پشتیبانی پس از فروش چیست؟

گارانتی استاندارد 12 ماه از زمان تحویل است که نقص های تولید را پوشش می دهد و خدمات پشتیبانی فنی و تعمیر و نگهداری را در طول عمر ارائه می دهد. برنامه های گارانتی گسترده در دسترس هستند.ما تشخیص از راه دور را ارائه می دهیماکثر سوالات در عرض 24 ساعت پاسخ داده می شوند.

س: آیا می توانم موج های تست را برای گزارش های مشتری صادر کنم؟

بله، تست کننده TDR شکل موج ها را با نامگذاری با کاراکترهای چینی ذخیره می کند از طریق اتصال USB و نرم افزار PC که در آن قرار دارد، می توانید فایل های شکل موج را صادر کنید، تجزیه و تحلیل دقیق انجام دهید،گزارش تولید کنیداین امر به ویژه برای ارائه دهندگان خدمات تست که نیاز به مستند کردن نتایج برای مشتریان خود دارند، ارزشمند است.
