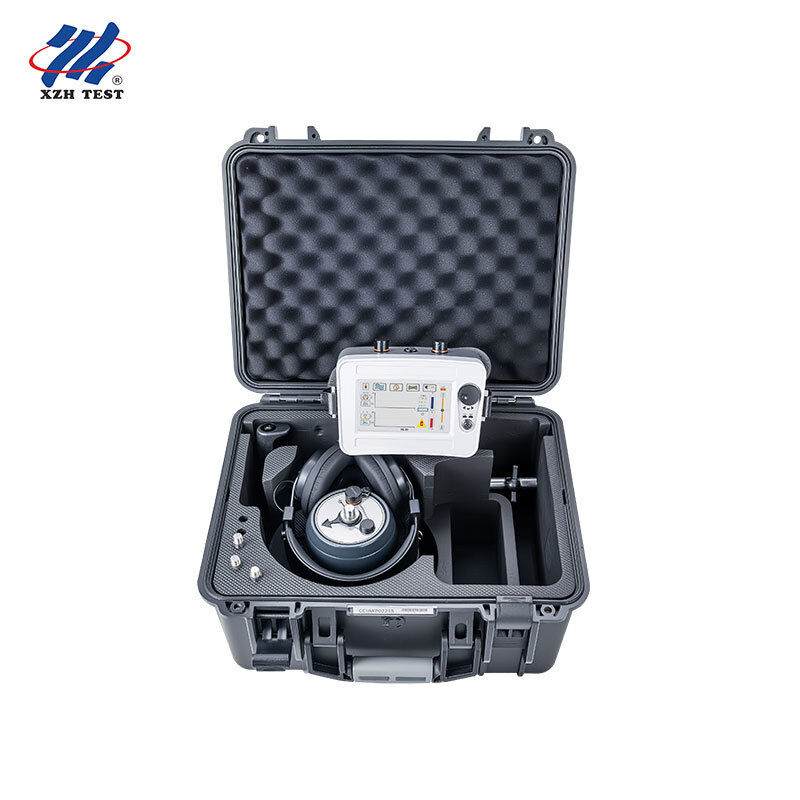

کابل زمخت عیب یاب با کاهش نویز BNR | XHDD503C+
مرور کلی محصول
XHDD503C+ یک عیب یاب صوتی-مغناطیسی در سطح حرفه ای است که برای عملیات میدانی سخت در تمام آب و هوا مهندسی شده است. این مدل که بر اساس پلتفرم XHDD503C+ ساخته شده است، بر ایمنی نویز برتر، دوام باتری طولانی تر و ساختار مقاوم برای محیط های بیرونی سخت از جمله سایت های معدنی، سکوهای فراساحلی و مناطق با آب و هوای شدید تأکید دارد.
XHDD503C+ با بهره گیری از کاهش نویز پس زمینه پیشرفته BNR با سرکوب نویز خاموش، فیلتر کردن همپوشانی مرتبه پنجم و چهار حالت فیلتر قابل انتخاب، در محیط های با تداخل بالا که نویز الکتریکی محیطی، لرزش ترافیک و ماشین آلات صنعتی معمولاً دقت اندازه گیری را به خطر می اندازند، برتری دارد. پروب کاملاً دیجیتال با سنسورهای ایزولاسیون فیزیکی چند لایه، عملکرد پایدار با درجه IP65 را در شرایط مرطوب، گرد و غبار و رطوبت بالا تضمین می کند.
XHDD503C+ مطابق با DL/T 849.2-2019 و GB/T 18268.1، انتخاب ارجح برای تیم های نگهداری تاسیسات، برقکاران معدن، تیم های سیگنال راه آهن و مهندسان خدمات میدانی صنعتی است که به دقت نقطه یابی قابل اعتماد با حداقل زمان خرابی نیاز دارند.
ویژگی های کلیدی
- کاهش نویز پس زمینه پیشرفته BNR با سرکوب نویز خاموش برای محیط های با تداخل بالا
- موقعیت یابی همزمان صوتی-مغناطیسی با محاسبه خودکار اختلاف زمانی
- صفحه نمایش لمسی LCD 1.5 اینچی قابل خواندن در نور خورشید (480x850، 350 نیت)
- چهار حالت فیلتر قابل تنظیم: عبور کامل، عبور باند، عبور پایین، عبور بالا
- فیلتر کردن همپوشانی مرتبه پنجم برای حداکثر وضوح سیگنال در سایت های پر نویز الکتریکی
- کنترل خودکار و دستی بهره/تریگر برای کانال های صوتی و مغناطیسی
- نشانگر انحراف مسیر و سیستم هشدار نزدیک شدن به نقطه عیب
- پروب کاملاً دیجیتال، بسیار حساس، مقاوم در برابر نویز با ایزولاسیون چند لایه IP65
- عمر باتری طولانی با قابلیت شارژ سریع
- قاب مقاوم برای استقرار در معادن، فراساحلی و آب و هوای شدید
مشخصات فنی
| روش موقعیت یابی |
همگام سازی صوتی-مغناطیسی با پردازش سیگنال دیجیتال |
| دقت تشخیص |
موقعیت یابی: ≤ 0.1 متر؛ مسیر: ≤ 0.5 متر |
| محدوده تشخیص |
0.00 - 99.99 میلی ثانیه |
| کاهش نویز |
کاهش نویز پس زمینه BNR + سرکوب نویز خاموش |
| حالت های فیلتر |
عبور کامل (100 هرتز - 1600 هرتز)، عبور باند (200 هرتز - 600 هرتز)، عبور پایین (100 هرتز - 300 هرتز)، عبور بالا (160 هرتز - 1600 هرتز) |
| روش فیلتر کردن |
فیلتر همپوشانی مرتبه پنجم |
| بهره کانال |
8 سطح (صدا و مغناطیسی)؛ آستانه تریگر 0-99 سطح |
| خروجی صدا |
16 سطح بهره (0-112 دسی بل)، امپدانس 350Ω |
| نمایشگر |
LCD لمسی 1.5 اینچی، 480x850، 350 نیت |
| درجه ضد آب |
IP65 (سنسورهای ایزولاسیون فیزیکی چند لایه) |
| منبع تغذیه |
باتری 3.7 ولت 3200 میلی آمپر ساعت 18650 x4 |
| زمان آماده به کار |
> 8 ساعت (آماده برای میدان) |
| دمای عملیاتی |
-25 درجه سانتیگراد تا 65 درجه سانتیگراد؛ رطوبت نسبی ≤ 90% |
| ابعاد قاب |
428 طول x 350 عرض x 230 ارتفاع میلی متر |
| وزن کل |
7.5 کیلوگرم |
| واحد اصلی |
190 طول x 75 عرض x 135 ارتفاع میلی متر، 0.82 کیلوگرم |
| پروب |
قطر 200 میلی متر x 130 ارتفاع میلی متر، 2.2 کیلوگرم |
| انطباق |
DL/T 849.2-2019 / GB/T 18268.1 |
سوالات متداول
س1: چرا کاهش نویز BNR برای عملیات میدانی حرفه ای ضروری است؟
BNR (کاهش نویز پس زمینه) به طور فعال تداخل محیطی پایدار مانند غرش ترافیک، لرزش ماشین آلات صنعتی، نویز باد و وزوز الکتریکی از خطوط برق نزدیک را فیلتر می کند. همراه با سرکوب نویز خاموش، به XHDD503C+ اجازه می دهد تا صدای "پاپ" متمایز تخلیه عیب را حتی در محیط هایی که عیب یاب های استاندارد قادر به تولید قرائت قابل استفاده نیستند، جدا کند.
س2: آیا XHDD503C+ می تواند به طور قابل اعتماد در محیط های معدنی کار کند؟
بله. XHDD503C+ به طور خاص برای کاربردهای معدنی مقاوم سازی شده است. محفظه با درجه IP65 در برابر گرد و غبار زغال سنگ، لجن معدنی و پاشش آب محافظت می کند. کابل پروب تقویت شده و بدنه واحد اصلی مقاوم در برابر ضربه در برابر لرزش و تنش مکانیکی رایج در عملیات معدن روباز و زیرزمینی مقاومت می کنند. محدوده دمای عملیاتی -25 درجه سانتیگراد تا 65 درجه سانتیگراد بیشتر شرایط آب و هوایی معادن را پوشش می دهد.
س3: آیا XHDD503C+ برای آزمایش کابل های فراساحلی و دریایی مناسب است؟
سنسورهای ایزولاسیون فیزیکی چند لایه و درجه ضد آب IP65، XHDD503C+ را برای سکوهای فراساحلی، نقطه اتصال کابل زیردریایی مزارع بادی و آزمایش کابل های بندر مناسب می کند. فناوری BNR به ویژه در این محیط ها که امواج، نویز ژنراتور و لرزش سازه فلزی تداخل پس زمینه مداوم ایجاد می کنند، ارزشمند است.
س4: فیلتر کردن همپوشانی مرتبه پنجم چگونه با فیلتر کردن استاندارد متفاوت است؟
فیلتر کردن همپوشانی مرتبه پنجم پنج مرحله فیلتر کردن آبشاری را به سیگنال صوتی اعمال می کند و شیب بسیار تندتری نسبت به فیلترهای مرتبه اول یا دوم ساده تر ارائه می دهد. این به معنای جداسازی واضح تر بین صدای تخلیه هدف و نویز پس زمینه است که منجر به اندازه گیری های اختلاف زمانی تمیزتر و محاسبات فاصله عیب قابل اعتمادتر در محیط های صنعتی پر نویز الکتریکی می شود.
س5: حداقل مقدار سفارش و زمان تحویل چقدر است؟
حداقل مقدار سفارش 1 واحد است و تحویل استاندارد در 5-8 روز کاری انجام می شود. هر واحد به طور ایمن در یک جعبه چوبی بسته بندی می شود. سفارشات حجمی ممکن است واجد شرایط برنامه ریزی تولید اولویت دار و قیمت های تخفیفی باشند. برای دریافت قیمت سفارشی بر اساس الزامات پروژه خود با فروش XZH TEST تماس بگیرید.
س6: سیستم هشدار نزدیک شدن به نقطه عیب چگونه کار می کند؟
همانطور که اپراتور پروب را در طول مسیر کابل حرکت می دهد، دستگاه به طور مداوم مقادیر اختلاف زمانی صوتی-مغناطیسی را نظارت می کند. هنگامی که چهار مجموعه داده متوالی زیر 30 میلی ثانیه ثبت می شوند، صفحه نمایش نشان می دهد که پروب به نقطه عیب نزدیک می شود. نشانگر انحراف مسیر همچنین نشان می دهد که آیا پروب در سمت چپ یا راست خط مرکزی کابل قرار دارد و هدایت کننده هم ترازی دقیق است.
س7: آیا دستگاه می تواند داده های تست را ذخیره و صادر کند؟
XHDD503C+ چهار مجموعه اندازه گیری اختلاف زمانی صوتی-مغناطیسی اخیر را مستقیماً روی صفحه لمسی برای مقایسه در زمان واقعی نمایش می دهد. برای نیازهای ثبت داده های طولانی تر و تولید گزارش، لطفاً برای لوازم جانبی مدیریت داده و گزینه های نرم افزاری سازگار با سری XHDD503C با XZH TEST مشورت کنید.
س8: چه آموزش یا پشتیبانی فنی ارائه می شود؟
دفترچه راهنمای کاربر جامع انگلیسی با رویه های عملیاتی گام به گام گنجانده شده است. پشتیبانی فنی از راه دور از طریق ایمیل و تماس تصویری برای عیب یابی و راهنمایی عملیاتی در دسترس است. راه اندازی در محل، آموزش کلاسی و برنامه های نمایشی میدانی را می توان برای سفارشات حجمی یا توافق نامه های مشارکت بلند مدت ترتیب داد.
س9: عملکرد دستگاه در سرما یا گرمای شدید چگونه است؟
XHDD503C+ برای عملکرد مداوم از -25 درجه سانتیگراد تا 65 درجه سانتیگراد با رطوبت نسبی تا 90% درجه بندی شده است. بسته باتری لیتیومی مشخصات تخلیه پایدار را در این محدوده حفظ می کند. برای عملیات زیر -25 درجه سانتیگراد، گرم کردن کوتاه مدت در کابین خودروی گرم شده قبل از استقرار برای بهینه سازی پاسخگویی صفحه لمسی و راندمان باتری توصیه می شود.
س10: تفاوت بین XHDD503C+ و XHDD503C+ چیست؟
XHDD503C+ بر اساس XHDD503C+ استاندارد با کاهش نویز BNR بهبود یافته، سرکوب نویز خاموش، قاب مقاوم برای محیط های شدید و سیستم هشدار نزدیک شدن به نقطه عیب ساخته شده است. هر دو مدل از فناوری همگام سازی صوتی-مغناطیسی اصلی، دقت 0.1 متر، درجه IP65، حالت های فیلتر و مشخصات نمایشگر یکسان استفاده می کنند. مدل Pro را برای سایت های معدنی، فراساحلی و صنعتی با تداخل بالا انتخاب کنید؛ مدل استاندارد را برای کاربردهای عمومی تاسیسات و پیمانکاران انتخاب کنید.
