یابنده نقطه ای عیب کابل صوتی-مغناطیسی دیجیتال|XHDD503C+
مرور کلی محصول
XHDD503C+ یک یابنده نقطه ای عیب کابل دقیق است که از فناوری همگام سازی صوتی-مغناطیسی برای مکان یابی دقیق عیب در محدوده اندازه گیری تقریبی از پیش تعیین شده استفاده می کند. این دستگاه اختلاف زمانی صوتی و مغناطیسی تولید شده توسط تخلیه ضربه ای در محل عیب را ثبت و تجزیه و تحلیل می کند و اصول دریافت لرزش و القای الکترومغناطیسی را برای ارائه دقت نقطه ای ترکیب می کند. XHDD503C+ مجهز به صفحه نمایش لمسی LCD با روشنایی بالا 1.5 اینچی (رزولوشن 480x850، 350 نیت) است که حتی در نور مستقیم خورشید در عملیات میدانی در فضای باز نیز دید واضحی را تضمین می کند.
مناسب برای عیوب مقاومت کم، اتصال کوتاه، مدار باز، مدار قطع شده، نشتی مقاومت بالا و قوس الکتریکی در کابل های برق، کابل های کواکسیال و کابل های ولتاژ پایین در سطوح ولتاژ، مقاطع و محیط های دی الکتریک مختلف. مطابق با استانداردهای DL/T 849.2-2019 و GB/T 18268.1.
ویژگی های کلیدی
- موقعیت یابی همگام صوتی-مغناطیسی با محاسبه خودکار اختلاف زمانی
- LCD لمسی با روشنایی بالا 1.5 اینچی (480x850، 350 نیت) - قابل خواندن در نور خورشید
- تنظیم خودکار و دستی بهره/تریگر برای کانال های صوتی و مغناطیسی
- چهار حالت فیلتر قابل انتخاب: عبور کامل، عبور باند، عبور پایین، و عبور بالا
- کاهش نویز پس زمینه BNR و کاهش نویز سکوت برای محیط های میدانی چالش برانگیز
- فیلتر برهم نهی مرتبه پنجم برای وضوح سیگنال بهبود یافته
- نشانگر انحراف مسیر با اعلان نزدیک شدن به نقطه عیب
- پروب نقطه ثابت کاملاً دیجیتال، بسیار حساس و مقاوم در برابر نویز
- سنسورهای سیگنال ایزوله فیزیکی چند لایه با درجه ضد آب IP65
- باتری لیتیومی داخلی با ظرفیت بالا با بیش از 8 ساعت آماده به کار و شارژر سریع
- طراحی فشرده و سبک - واحد اصلی 0.82 کیلوگرم، پروب 2.2 کیلوگرم
مشخصات فنی
| روش موقعیت یابی |
همگام سازی صوتی-مغناطیسی |
| دقت تشخیص |
موقعیت یابی: ≤ 0.1 متر؛ مسیر: ≤ 0.5 متر |
| محدوده تشخیص |
0.00 - 99.99 میلی ثانیه |
| حالت های فیلتر |
عبور کامل (100 هرتز - 1600 هرتز)، عبور باند (200 هرتز - 600 هرتز)، عبور پایین (100 هرتز - 300 هرتز)، عبور بالا (160 هرتز - 1600 هرتز) |
| روش فیلتر کردن |
فیلتر برهم نهی مرتبه پنجم |
| بهره کانال |
8 سطح (صدا و مغناطیسی)؛ آستانه تریگر 0-99 سطح |
| خروجی صدا |
بهره 16 سطح (0-112 دسی بل)، امپدانس 350Ω |
| نمایشگر |
LCD لمسی 1.5 اینچی، 480x850، 350 نیت |
| درجه ضد آب |
IP65 (سنسورهای ایزوله فیزیکی چند لایه) |
| منبع تغذیه |
باتری 3.7 ولت 3200 میلی آمپر ساعت 18650 x4 |
| زمان آماده به کار |
> 8 ساعت |
| دمای عملیاتی |
-25 درجه سانتیگراد تا 65 درجه سانتیگراد؛ رطوبت نسبی ≤ 90% |
| ابعاد کیس |
428 طول x 350 عرض x 230 ارتفاع میلی متر |
| وزن کل |
7.5 کیلوگرم |
| واحد اصلی |
190 طول x 75 عرض x 135 ارتفاع میلی متر، 0.82 کیلوگرم |
| پروب |
قطر 200 x ارتفاع 130 میلی متر، 2.2 کیلوگرم |
| انطباق |
DL/T 849.2-2019 / GB/T 18268.1 |
لیست بسته بندی
|

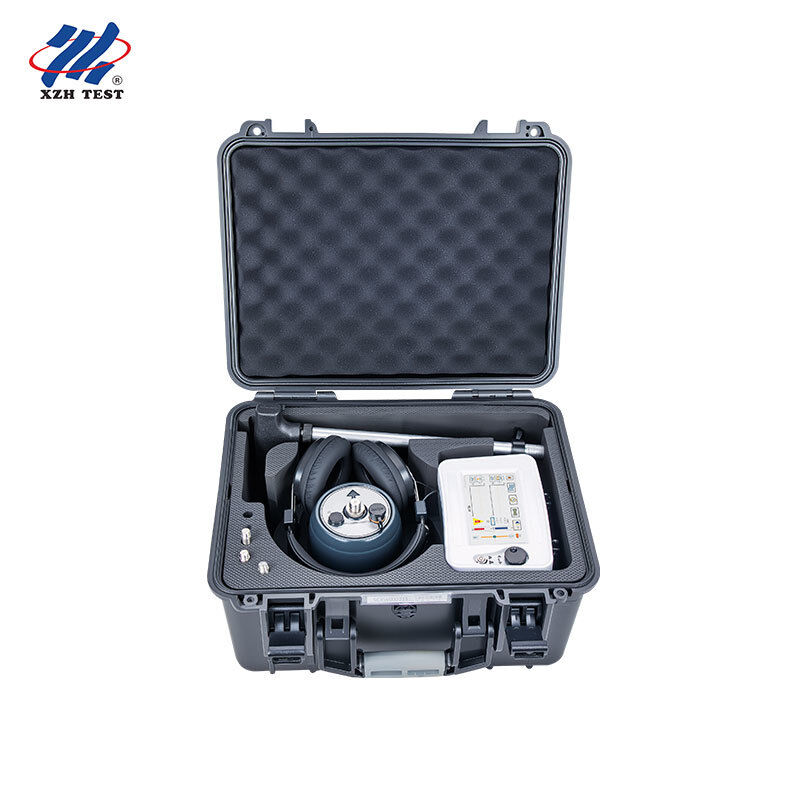

لیست و نمودار اجزای دستگاه
|
|
نام
|
تعداد
|
گرافیک
|
نام
|
تعداد
|
گرافیک
|
|
یابنده عیب کابل
|
1
|
|
پروب
(شامل میله اتصال، پایه، زمین پین , کانکتور پروب، و کانکتور دیسک )
|
1
|
|
|
7 هسته ای محافظت شده کابل سیگنال
|
1
|
|
|
شارژر
|
1
|
|
|
هدفون
|
1
|
|
|
چند منظوره
آچار گل
|
1
|
|
سوالات متداول
س1: چگونه همگام سازی صوتی-مغناطیسی دقت مکان یابی عیب را بهبود می بخشد؟
روش صوتی-مغناطیسی به طور همزمان سیگنال الکترومغناطیسی (که با سرعتی نزدیک به نور حرکت می کند) و سیگنال صوتی (که با سرعت صدا از طریق خاک حرکت می کند) را تشخیص می دهد. با اندازه گیری اختلاف زمانی بین این دو سیگنال، دستگاه فاصله دقیق تا نقطه عیب را با دقت تا 0.1 متر محاسبه می کند و حدس و گمان را از روش های سنتی فقط صوتی حذف می کند.
س2: کدام حالت فیلتر را باید برای شرایط مختلف میدانی انتخاب کنم؟
چهار حالت در دسترس است: عبور کامل (100 هرتز - 1600 هرتز) برای استفاده عمومی با حداقل تداخل؛ عبور باند (200 هرتز - 600 هرتز) برای رد نویز متعادل؛ عبور پایین (100 هرتز - 300 هرتز) برای خاک نرم یا زمین شنی که فرکانس های بالا به سرعت تضعیف می شوند؛ عبور بالا (160 هرتز - 1600 هرتز) برای سطوح سخت آسفالت یا بتنی نزدیک به نقطه عیب که نویز پس زمینه فرکانس پایین غالب است.
س3: چه نوع عیوب کابلی را می توان با XHDD503C+ تشخیص داد؟
XHDD503C+ برای عیوب مقاومت کم، عیوب اتصال کوتاه، عیوب مدار باز (مدار قطع شده)، عیوب نشتی مقاومت بالا و عیوب قوس الکتریکی در کابل های برق، کابل های کواکسیال فرکانس بالا، کابل های روشنایی خیابان و سیم های مدفون در مواد، مقاطع و محیط های دی الکتریک مختلف مناسب است.
س4: آیا درجه IP65 برای محیط های مرطوب و گرد و غبار کافی است؟
بله. درجه IP65 به این معنی است که دستگاه کاملاً ضد گرد و غبار است و در برابر جت های آب با فشار کم از هر جهت محافظت می شود. سنسورهای ایزوله فیزیکی چند لایه محافظت بیشتری را برای اجزای حساس پروب فراهم می کنند و XHDD503C+ را در باران، گل و لای، گرد و غبار ساختمانی و محیط های با رطوبت بالا قابل اعتماد می سازند.
س5: عمر باتری در استفاده مداوم میدانی چقدر است؟
بسته باتری لیتیومی داخلی 3.7 ولت 3200 میلی آمپر ساعت 18650 (4 سلول) بیش از 8 ساعت عملکرد مداوم در حالت آماده به کار را فراهم می کند. شارژ کامل با شارژر سریع همراه تقریباً 4 ساعت طول می کشد. دستگاه را می توان در حین شارژ جزئی بدون آسیب رساندن به باتری استفاده کرد.
س6: آیا XHDD503C+ می تواند توسط یک تکنسین واحد کار کند؟
قطعاً. وزن کل سیستم 7.5 کیلوگرم است که واحد اصلی تنها 0.82 کیلوگرم و پروب 2.2 کیلوگرم وزن دارد. ابعاد فشرده و رابط کاربری لمسی بصری به یک اپراتور واحد اجازه می دهد تا به طور مستقل در اکثر سناریوهای میدانی، مکان یابی عیب را حمل، راه اندازی و انجام دهد.
س7: XHDD503C+ با چه استانداردهایی مطابقت دارد؟
XHDD503C+ الزامات موقعیت یابی صوتی-مغناطیسی DL/T 849.2-2019 (شرایط فنی عمومی برای تستر های ویژه تجهیزات برق - یابنده نقطه ای عیب کابل) و GB/T 18268.1 (الزامات ضد تداخل برای تجهیزات تست مورد استفاده در سایت های صنعتی) را برآورده می کند.
س8: چه لوازم جانبی همراه دستگاه ارائه می شود؟
لوازم جانبی استاندارد شامل واحد اصلی، پروب دیجیتال با میله اتصال و پایه سه پایه، کابل سیگنال محافظ 7 هسته ای، هدفون مانیتورینگ حرفه ای، شارژر سریع، آچار چند منظوره برای مونتاژ و یک کیف حمل مقاوم است. تمام اقلام در کیس محافظ 428 طول x 350 عرض x 230 ارتفاع میلی متر بسته بندی شده اند.
س9: آیا XHDD503C+ می تواند با هر ژنراتور پالس ولتاژ بالا کار کند؟
XHDD503C+ با ژنراتورهای پالس ولتاژ بالا استاندارد مورد استفاده برای پیش مکان یابی عیب کابل سازگار است. برای اندازه گیری بهینه اختلاف زمانی صوتی-مغناطیسی به چرخه تخلیه متناوب 3-5 ثانیه نیاز دارد. برای بهترین نتایج، آن را با پیش یاب های XHHD523L یا XHHG521A XZH TEST برای یک گردش کار کامل عیب یابی جفت کنید.
س10: چه گارانتی و پشتیبانی پس از فروش ارائه می شود؟
XZH TEST گارانتی استاندارد محصول را برای نقص های تولیدی ارائه می دهد. راهنماهای کاربر جامع انگلیسی گنجانده شده است و پشتیبانی فنی از راه دور برای راهنمایی عملیاتی در دسترس است. راه اندازی در محل و آموزش اپراتور را می توان برای سفارشات عمده ترتیب داد. قطعات یدکی و لوازم جانبی برای ارسال سریع در انبار نگهداری می شوند.
