سوختن دیجیتالی جریان بالا از طریق پل 60kV 600mA Kable Fault Pre-Locator برای کابل های بخش بزرگ

Name: سوختن دیجیتالی جریان بالا از طریق پل 60kV 600mA Kable Fault Pre-Locator برای کابل های بخش بزرگ
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHSC-60Q
Price: 12,500.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	Xi'an ، Shaanxi ، چین
نام تجاری:	XZH TEST
گواهی:	CE, ISO
شماره مدل:	XHSC-60Q

اطلاعات دقیق

محل منبع:

Xi'an ، Shaanxi ، چین

نام تجاری:

XZH TEST

گواهی:

CE, ISO

شماره مدل:

XHSC-60Q

ولتاژ خروجی سوزاندن:

0-60 کیلو ولت قابل تنظیم مداوم

جریان اتصال کوتاه سوختگی:

600 میلی آمپر

ولتاژ خروجی حالت پل:

0-4 کیلو ولت قابل تنظیم مداوم

جریان اتصال کوتاه حالت پل:

600 میلی آمپر

نمایشگر LCD:

صفحه نمایش رنگی 3.5 اینچی TFT

دقت موقعیت یابی:

\u00b1(0.2%\u00b7L+1)m

محدوده تست:

1-50000 متر

انواع کابل مناسب:

XLPE، PILC، EPR - همه انواع عایق های MV/HV

حداکثر بخش کابل:

2500mm\u00b2 (تست شده روی 220kV XLPE)

منبع تغذیه:

220 ولت AC\u00b110٪، 50 هرتز

مصرف برق:

2 کیلو ولت آمپر، ژنراتور سازگار (> 2 کیلو وات)

دمای عملیاتی:

-10\u2103 تا +55\u2103

برجسته کردن:

High Light

برجسته کردن:

پل سوخته از طریق جریان بالا دیجیتال

مکان شناس خطای کابل 60kV

تست کننده کابل بخش بزرگ

Trading Information

مقدار حداقل تعداد سفارش:

1 واحد

قیمت:

قابل مذاکره

جزئیات بسته بندی:

جعبه میله کشی قابل حمل با درج فوم ضد ضربه، جعبه بیرونی چوبی درجه صادرات

زمان تحویل:

8-10 روز کاری

شرایط پرداخت:

T/T

قابلیت ارائه:

200 واحد در ماه

توضیحات محصول

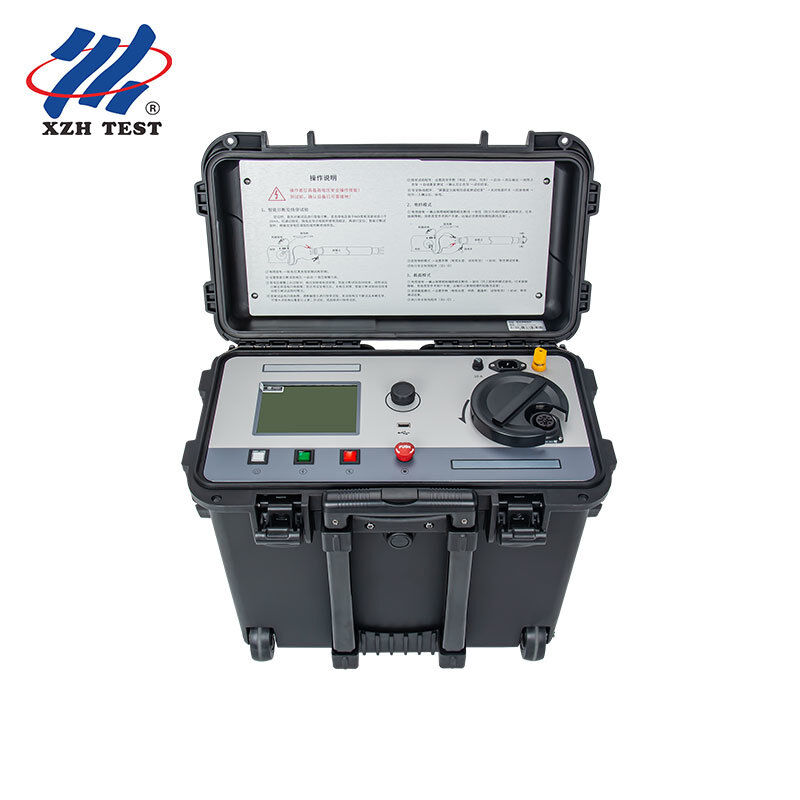

XHSC-60Q پل سوختنی جریان بالا — 60 کیلو ولت / 600 میلی آمپر برای پیش‌مکان‌یابی خطای کابل با مقطع بزرگ

XHSC-60Q یک پل سوختنی دیجیتال با جریان بالا است که به طور خاص برای تبدیل سریع خطای مقاومت بالا به مقاومت پایین در کابل‌های برق ولتاژ بالا با مقطع بزرگ و مسافت طولانی مهندسی شده است. با خروجی حالت سوختنی 60 کیلو ولت و جریان اتصال کوتاه 600 میلی آمپر — بالاترین در کلاس خود — به طور قابل اعتماد کانال‌های تخلیه کربنیزه شده را در کابل‌های عایق روغن-کاغذ و XLPE که ابزارهای با جریان پایین در دستیابی به هدایت پایدار با مشکل مواجه هستند، از بین می‌برد.نکات برجسته عملکرد: جریان اتصال کوتاه 600 میلی آمپر در حالت سوختنی — سه تا شش برابر بیشتر از ابزارهای سوختنی معمولی 100-200 میلی آمپر. این به معنای شرطی‌سازی سریع‌تر خطا، چرخه‌های سوختنی کمتر و موقعیت‌یابی دقیق‌تر پل بعدی بر روی کابل‌های با مقطع بزرگ با خطاهای مقاومت بالا است.

چرا 600 میلی آمپر برای کابل‌های با مقطع بزرگ اهمیت داردخطاهای کابل با مقاومت بالا — به ویژه در کابل‌های طولانی با هادی بزرگ — یک مسیر تخلیه با امپدانس بالا را ارائه می‌دهند. یک ابزار سوختنی با جریان اتصال کوتاه فقط 100-200 میلی آمپر اغلب برای کربنیزه کردن و تثبیت کانال خطا به چرخه‌های تکراری نیاز دارد و در برخی موارد قادر به دستیابی به مقاومت به اندازه کافی پایین برای اندازه‌گیری دقیق پل نیست. خروجی 600 میلی آمپر XHSC-60Q انرژی متناسب بالاتری را به نقطه خطا وارد می‌کند و انتقال از قوس ناپایدار با مقاومت بالا به یک مسیر هدایت پایدار با مقاومت پایین را تسریع می‌بخشد.

هنگامی که خطا شرطی شد، ماژول پل هوشمند یکپارچه مسئولیت را بر عهده می‌گیرد. این ماژول با ولتاژ 0-4 کیلو ولت و همان قابلیت جریان 600 میلی آمپر کار می‌کند و جریان تست کافی را از طریق خطای اکنون کم مقاومت عبور می‌دهد تا از اندازه‌گیری نسبت‌های تمیز و قابل تکرار اطمینان حاصل شود — که برای دستیابی به دقت موقعیت‌یابی مشخص شده ±(0.2%·L+1)m حیاتی است.

مشخصات فنی

پارامتر

مشخصات

ولتاژ خروجی سوختنی	0-60 کیلو ولت قابل تنظیم پیوسته
جریان اتصال کوتاه سوختنی	600 میلی آمپر
ولتاژ خروجی حالت پل	صفحه نمایش رنگی TFT 3.5 اینچی
جریان اتصال کوتاه حالت پل	600 میلی آمپر
صفحه نمایش LCD	صفحه نمایش رنگی TFT 3.5 اینچی
دقت موقعیت‌یابی	±(0.2%·L+1)m
محدوده تست	1-50,000 متر
انواع کابل مناسب	XLPE، PILC، EPR — همه انواع عایق MV/HV
حداکثر مقطع کابل	2,500 میلی متر مربع (تست شده بر روی XLPE 220 کیلو ولت)
منبع تغذیه	220 ولت AC±10%، 50 هرتز
مصرف برق	2 کیلو ولت آمپر (سازگار با ژنراتور، >2 کیلو وات)
دمای عملیاتی	-10 درجه سانتیگراد تا +55 درجه سانتیگراد
گردش کار شرطی‌سازی خطا	مرحله 1 — تست تحمل ولتاژ بالا:

اعمال ولتاژ DC با افزایش تدریجی با استفاده از حالت سوختنی برای تأیید وضعیت عایق و تأیید حضور خطا

مرحله 2 — سوختنی: اعمال 60 کیلو ولت / 600 میلی آمپر به نقطه خطا. مترهای ولتاژ و جریان را مشاهده کنید — با کربنیزه شدن خطا، ولتاژ کاهش یافته و جریان تثبیت می‌شود، که نشان‌دهنده تبدیل موفقیت‌آمیز به مقاومت پایین است

مرحله 3 — پیش‌مکان‌یابی پل: سوئیچ انتخابگر صفحه گردان را به حالت پل تغییر دهید. کابل اندازه‌گیری محافظ چهار سیمه را وصل کنید. از دکمه رمزگذار چرخشی روی صفحه نمایش TFT 3.5 اینچی برای انتخاب روش پل، مقطع یا مقایسه ولتاژ بر اساس داده‌های موجود کابل استفاده کنید

مرحله 4 — تعیین محل دقیق: با پیش‌مکان‌یابی خطا، از تعیین محل صوتی-مغناطیسی (ابزار جداگانه) در فاصله مشخص شده برای تأیید نهایی حفاری استفاده کنید

کاربردهای هدف:خطاهای عایق با مقاومت بالا در کابل‌های انتقال XLPE 33 کیلو ولت تا 220 کیلو ولت (تا مقطع هادی 2,500 میلی متر مربع)

خطاهای کابل روغن-کاغذ (PILC) که نفوذ رطوبت باعث ایجاد مسیرهای تخلیه ناپایدار و با امپدانس بالا شده است

خطاهای غلاف کابل در مدارهای HV طولانی متصل به هم که نیاز به سوختنی همزمان چندین ناپیوستگی غلاف دارند

مکان‌یابی خطای پیش از راه‌اندازی در کابل‌های تازه نصب شده که آسیب ساختمانی باعث ایجاد نقص‌های پنهان با مقاومت بالا شده است

ایمنی و حفاظت

XHSC-60Q شامل حفاظت دوگانه اضافه بار و اتصال کوتاه با تطبیق امپدانس خودکار است. دکمه قارچی فعال‌سازی ولتاژ بالا، خاموش اضطراری را فراهم می‌کند. دکمه تنظیم ولتاژ بالا با سوئیچ HV درگیر است — افزایش ولتاژ تنها زمانی امکان‌پذیر است که دکمه به صفر بازگردانده شود و نشانگر حالت انتخاب پل یا سوختنی را تأیید کند. تمام عملیات از طریق یک رمزگذار چرخشی عایق در پتانسیل زمین انجام می‌شود، با صفحه نمایش LCD و الکترونیک پل که در پتانسیل بالا برای دقت اندازه‌گیری شناور هستند در حالی که اپراتور کاملاً ایزوله باقی می‌ماند.

درباره XZH TEST:

با بیش از 15 سال تخصص در فناوری مکان‌یابی خطای کابل، XZH TEST راه‌حل‌های تشخیصی کاملی را ارائه می‌دهد — از پیش‌مکان‌یاب‌های TDR و ژنراتورهای موج‌دار گرفته تا پل‌های سوختنی و تعیین‌کننده‌های محل دقیق صوتی-مغناطیسی. تمام محصولات مطابق با الزامات ایمنی IEC 61010-1 هستند.
