دستگاه یکپارچه پل سوختگی دیجیتال XHSC-60Q، 60 کیلو ولت، 600 میلی آمپر، یابنده عیب کابل با قابلیت GIS ولتاژ بالا

درXHSC-60Qیک پل سوزاننده دیجیتال کاملاً یکپارچه است که شامل سوزاننده ولتاژ بالا (60kV، 600mA) و پیش تعیین خطای پل هوشمند در یک قاب کشویی قابل حمل است. Purpose-built for field service teams who need rapid deployment on complex cable systems — including GIS-terminated and cross-interconnected high-voltage networks — without the logistical burden of separate instruments.

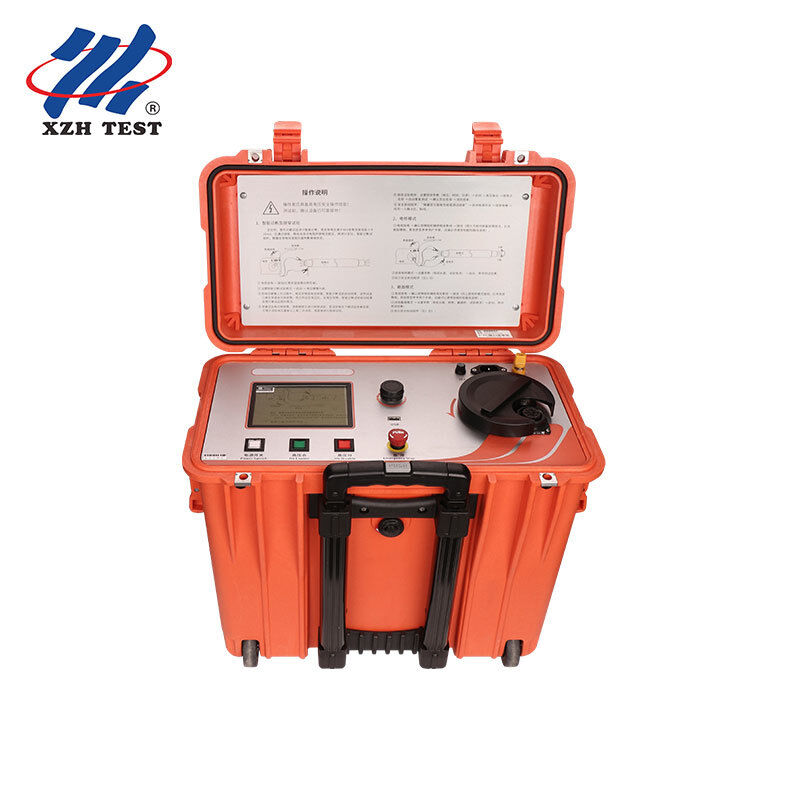

XHSC-60Q منبع جریان ثابت ولتاژ بالا ، ماژول تشخیص پل و صفحه نمایش LCD TFT 3.5 اینچی را در داخل یک کیس کشش چوبی برای حمل و نقل زمینی قرار می دهد.کل سيستم فقط 29 کيلوگرم وزن داره، که امکان استفاده از یک اپراتور از وسیله نقلیه به نقطه آزمایش را فراهم می کند. یک سوئیچ انتخاب کننده دایره چرخش به طور یکپارچه بین حالت سوزاندن و حالت پل تغییر می کند. بدون نیاز به اتصال مجدد کابل.

ماژول پل هوشمند سه الگوریتم موقعیت را پشتیبانی می کند:

• روش پل:نیاز به طول کابل شناخته شده و کابل کمکی برابر با مقاومت پایین، مدار کوتاه دور
• روش برش متقابل:استفاده از ناحیه قطعی شناخته شده و داده های مواد ایده آل در صورت تفاوت طول کابل کمکی
• روش مقایسه ولتاژ:اندازه گیری فاصله خطا با محاسبه درصد از دو پیکربندی سیم کشی مناسب است زمانی که فقط طول کابل شناخته شده است

تمام روش ها از طریق صفحه LCD با پتانسیل بالا با کنترل چرخش پتانسیل زمین کار می کنند. بدون تماس فیزیکی با بخش ولتاژ بالا در طول کار.

• پیش بینی خطای عایق کابل های HV در مدارهای پایان یافته GIS بدون حذف قطعات GIS
• محل خطای سیستم کابل متقاطع بدون کوتاه کردن پیوندهای متقابل
• سوزاندن خطای مقاومت بالا در کابل های انتقال و توزیع در مسافت های طولانی
• تست تأیید ولتاژ مقاومت در برابر DC
• کابل کوتاه و محل نقص نزدیک به پایان که در آن روش های بازتاب موج دارای مناطق کور هستند

برخلاف ساز های دو ابزار معمولی، طراحی یکپارچه، تدارکات زمینی را کاهش می دهد، مشکلات سازگاری بین واحدهای جداگانه را از بین می برد،و ارائه یک رابط کاربری سازگار در هر دو حالت عاملاندازه گیری مقاومت چهار سیم (کلوین) با کابل محافظ، خطاهای مقاومت سرب را از بین می برد، در حالی که لایه محافظ تراختن شبکه مس، ایمنی اپراتور را از طریق زمین بندی قابل اعتماد تضمین می کند..
