دستگاه تست تغییر شکل سیم‌پیچ ترانسفورماتور XHBX1502— — یک دستگاه عیب‌یاب با اتصال USB، با استفاده از روش تجزیه و تحلیل پاسخ فرکانس (FRA) و روش مقاومت الکتریکی برای تشخیص عیوب سیم‌پیچ داخلی ترانسفورماتورهای قدرت 63 کیلو ولت تا 500 کیلو ولت، با قابلیت تجزیه و تحلیل خودکار و خروجی گزارش Word.
خلاصه
پارامترهای مشخصه سیم‌پیچ داخلی دستگاه اندازه‌گیری ترانسفورماتور XHBX1502، با استفاده از روش تجزیه و تحلیل پاسخ فرکانس (FRA) — یک فناوری تشخیص عیب داخلی بدون تخریب — برای قضاوت دقیق عیوب داخلی ترانسفورماتور. این دستگاه برای تشخیص عیوب ساختاری داخلی ترانسفورماتورهای قدرت 63 کیلو ولت تا 500 کیلو ولت مناسب است.
هنگامی که ترانسفورماتور طراحی و ساخته شد، مدارهای آن و ساختار داخلی آن ثابت شد، بنابراین پاسخ فرکانسی هر مدار نیز به طور مشابه ثابت شد و قابلیت مقایسه بین سه فاز حفظ شد. با این حال، اتصال کوتاه بین فازها یا فازها در طول فرآیند آزمایش، ضربه در طول حمل و نقل، و نیروی الکترومغناطیسی در شرایط اتصال کوتاه و عیب ممکن است باعث تغییر در پارامترهای توزیع سیم‌پیچ شود و در نتیجه پاسخ فرکانسی اصلی را تغییر دهد (تغییر دامنه و انحراف نقطه رزونانس). با کمی‌سازی این تغییرات پاسخ — شامل دامنه، محدوده فرکانس و روند تغییر — اپراتورهای آزمایش می‌توانند درجه تغییر شکل سیم‌پیچ را تعیین کنند و به قضاوت در مورد اینکه آیا ترانسفورماتور به شدت آسیب دیده است یا نیاز به تعمیرات اساسی دارد، کمک کنند.

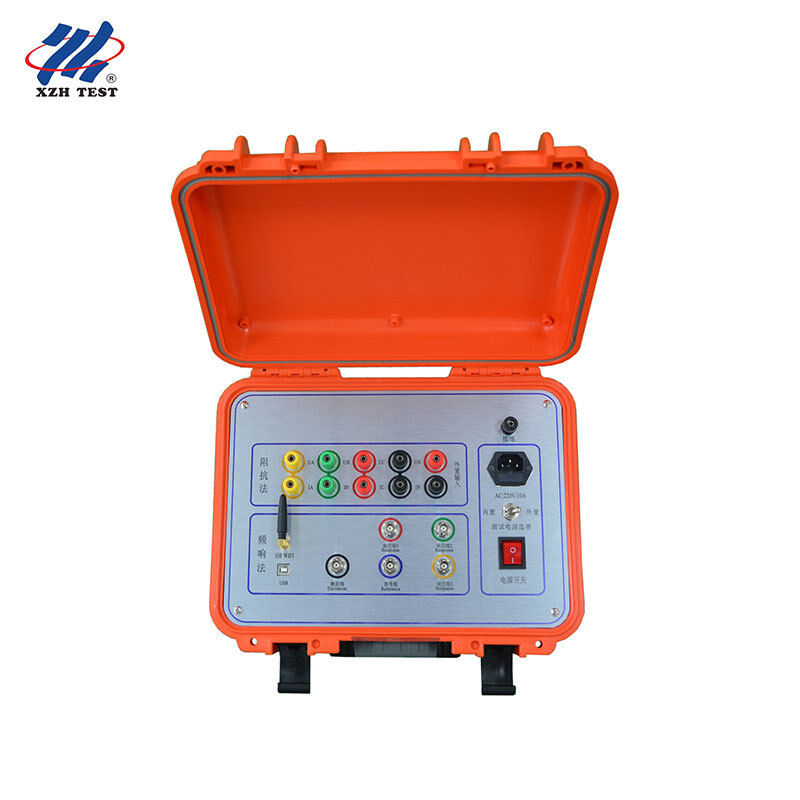

این دستگاه از یک کامپیوتر نوت‌بوک و یک سیستم اندازه‌گیری با دقت بالا مبتنی بر میکروکنترلر تشکیل شده است. ساختار آن فشرده، عملکرد آن راحت است و فقط با خواندن دفترچه راهنما یا آموزش کوتاه قابل استفاده است.
ویژگی‌های اصلی
برای جمع‌آوری و کنترلپردازنده‌های با سرعت بالا و تراکم بالا.
ارتباط USB بین نوت‌بوک و دستگاهفناوری اسکن دیجیتال با سرعت بالا DDS
برای تشخیص دقیق عیوب سیم‌پیچ، مانند تغییر شکل، بیرون‌زدگی، جابجایی، شیب، تغییر شکل اتصال کوتاه بین فازها و اتصال کوتاه مستقیم.نمونه‌برداری A/D 16 بیتی دو کاناله با سرعت بالا
(هنگام تعویض سوئیچ در دوره آزمایش میدانی، شکل موج به وضوح تغییر می‌کند).نرم‌افزار قابل تنظیم دامنه سیگنال خروجی
، حداکثر مقدار پیک ± 10 ولت است.سیستم اندازه‌گیری دوگانه
— — اندازه‌گیری اسکن خطی و اندازه‌گیری اسکن پاره‌ای — سازگار با دو حالت اندازه‌گیری داخلی.سیستم تجزیه و تحلیل خودکار داده‌ها
، با قابلیت مقایسه شباهت بین سه فاز افقی (A/B/C) و مقایسه تغییر شکل سیم‌پیچ عمودی هم‌فاز (AA, BB, CC).تولید خودکار اسناد الکترونیکی Word
، برای ذخیره و چاپ.روش مقاومت (امپدانس)
: اتصال کوتاه سمت ولتاژ پایین، اتصال یک‌باره سمت ولتاژ بالا، مناسب برای هر سه فاز، و محاسبه خودکار مقاومت اتصال کوتاه هر فاز.دو روش اندازه‌گیری دستگاه: FRA و روش مقاومت الکتریکی
XHBX1502 از دو روش برای آزمایش تغییر شکل سیم‌پیچ ترانسفورماتور که توسط استانداردهای برق چین تعیین شده است، پشتیبانی می‌کند:
روش
| اصل |
مطابقت با الزامات |
خروجی کلیدی |
تجزیه و تحلیل پاسخ فرکانس (FRA) |
| مقایسه پاسخ فرکانسی هر فاز از هر سیم‌پیچ با داده‌های تاریخی |
DL/T911-2004 |
شباهت (از عالی تا بسیار ضعیف) و درجه تغییر شکل (عادی، جزئی، متوسط، شدید) |
روش مقاومت الکتریکی/امپدانس |
| اندازه‌گیری مقاومت اتصال کوتاه ولتاژ پایین هر فاز و مقایسه مقادیر مقاومت هر فاز با مقادیر پلاک. |
DL/T1093-2008 |
مقاومت اتصال کوتاه هر فاز و مقایسه بین فازها |
گزارش سیستم تجزیه و تحلیل خودکار شباهت سه فاز افقی (فوق‌العاده خوب، خوب، ضعیف، بسیار ضعیف) و وضعیت سیم‌پیچ عمودی هم‌فاز (سیم‌پیچ عادی، تغییر شکل جزئی، تغییر شکل متوسط، تغییر شکل شدید)، و نتایج را می‌توان به عنوان سند Word خروجی گرفت. |
روش پاسخ فرکانس — مشخصات فنی
2.1 حالت اسکن و 2.2 سایر مشخصات فنی حالت اسکن
| اسکن خطی و اسکن پاره‌ای |
محدوده اسکن خطی |
| محدوده فرکانس: 10 هرتز تا 10 مگاهرتز، 40000 نقطه؛ تفکیک‌پذیری: 0.25 کیلوهرتز / 0.5 کیلوهرتز / 1 کیلوهرتز |
محدوده اسکن پاره‌ای |
| 0.5 کیلوهرتز تا 1 مگاهرتز، 2000 نقطه (0.5-10 کیلوهرتز، 10-100 کیلوهرتز، 100-500 کیلوهرتز، 500-1000 کیلوهرتز) |
محدوده دامنه |
| -120 دسی بل تا +20 دسی بل |
دقت دامنه |
| 0.1 دسی بل |
دقت فرکانس اسکن |
| 0.005% |
امپدانس ورودی سیگنال |
| 1 مگا اهم |
امپدانس خروجی سیگنال |
| 50 اهم |
دامنه خروجی سیگنال |
| ± 20 ولت |
تکرارپذیری هم‌فاز |
| 99.9% |
روش مقاومت از اتصال سه فاز و اندازه‌گیری تک فاز استفاده می‌کند: فقط اتصال کوتاه سمت ولتاژ پایین، اتصال همزمان سه فاز سمت ولتاژ بالا، اندازه‌گیری یک‌باره می‌تواند به طور خودکار مقاومت اتصال کوتاه هر فاز را محاسبه کند. این دستگاه می‌تواند از منبع تغذیه داخلی 220 ولت یا منبع تغذیه خارجی استفاده کند. |
| -10 درجه سانتیگراد تا +40 درجه سانتیگراد |
دمای ذخیره‌سازی |
| -20 درجه سانتیگراد تا +70 درجه سانتیگراد |
رطوبت نسبی |
| <90%، غیر متراکم |
روش مقاومت (امپدانس) — مشخصات فنی |
دقت اندازه‌گیری
| سطح ولتاژ 0.2؛ سطح جریان 0.2 |
محدوده امپدانس |
| 0 تا 100% |
محدوده اندازه‌گیری ولتاژ |
| ولتاژ متناوب 25 ولت تا 500 ولت |
محدوده اندازه‌گیری فعلی |
| ولتاژ متناوب 0.1 آمپر تا 10 آمپر |
رطوبت کار |
| 0 تا 80% |
تکرارپذیری هم‌فاز |
| 99.9% |
روش مقاومت از اتصال سه فاز و اندازه‌گیری تک فاز استفاده می‌کند: فقط اتصال کوتاه سمت ولتاژ پایین، اتصال همزمان سه فاز سمت ولتاژ بالا، اندازه‌گیری یک‌باره می‌تواند به طور خودکار مقاومت اتصال کوتاه هر فاز را محاسبه کند. این دستگاه می‌تواند از منبع تغذیه داخلی 220 ولت یا منبع تغذیه خارجی استفاده کند. |
چه زمانی باید آزمایش انجام شود: زمان آزمایش پیشنهادی
استانداردهای برق چین که در دفترچه راهنما به آنها اشاره شده است، آزمایش تغییر شکل سیم‌پیچ را در شرایط زیر توصیه می‌کنند:
قبل از تحویل و آزمایش
— — ترانسفورماتورهای 110 کیلو ولت و بالاتر باید آزمایش مقاومت اتصال کوتاه ولتاژ پایین یا آزمایش تغییر شکل سیم‌پیچ FRA را انجام دهند تا سوابق اولیه حفظ شود.پس از وقوع اتصال کوتاه نزدیک
(مانند اتصال کوتاه دوشاخه یا اتصال کوتاه مکرر)، باید آزمایش انجام شود و با سوابق اولیه مقایسه شود، و همزمان با سایر آزمایش‌های الکتریکی پس از ضربه، ترانسفورماتور می‌تواند دوباره مورد استفاده قرار گیرد.آزمایش دوره‌ای
— — ترانسفورماتورهای در حال کار عادی باید حداقل هر شش سال یک بار آزمایش شوند.گروه هدف
کاربران هدف XHBX1502 تیم‌هایی هستند که مسئول ارزیابی وضعیت داخلی ترانسفورماتورهای قدرت بزرگ هستند:
سازندگان ترانسفورماتور قدرت
برای انجام آزمایش سیم‌پیچ در کارخانه و قبل از تحویل، برای ایجاد سوابق پایه.واحدهای نگهداری شبکه برق
برای بررسی وضعیت عادی و اتصال کوتاه ترانسفورماتورها.کارگاه‌های تعمیرات اساسی و نگهداری ترانسفورماتور
برای ارزیابی وضعیت تغییر شکل سیم‌پیچ قبل از تصمیم‌گیری در مورد انجام تعمیرات نگهداری.موسسات تحقیقات علمی برق و شرکت‌های بازرسی
ارائه خدمات بازرسی شخص ثالث برای ترانسفورماتورهای 63 کیلو ولت تا 500 کیلو ولت.این دستگاه را می‌توان از طریق اتصال USB با نوت‌بوک کار کرد، تجزیه و تحلیل سه فاز را به طور خودکار انجام می‌دهد و گزارش Word را خروجی می‌دهد، که به طور خاص برای استفاده در محل و کارخانه طراحی شده است — فقط کافی است خط اتصال ترانسفورماتور را جدا کنید، بدون نیاز به بلند کردن یا جدا کردن.
سوالات متداول
دستگاه XHBX1502 برای چه سطوح ولتاژ ترانسفورماتور مناسب است؟
این دستگاه برای تشخیص عیوب ساختاری داخلی ترانسفورماتورهای قدرت 63 کیلو ولت تا 500 کیلو ولت طراحی شده است.
این دستگاه از چه روش‌های آزمایشی پشتیبانی می‌کند؟
این دستگاه از روش تجزیه و تحلیل پاسخ فرکانس (FRA) و روش مقاومت (امپدانس) پشتیبانی می‌کند که به ترتیب استانداردهای DL/T911-2004 و DL/T1093-2008 را برآورده می‌کنند.
محدوده اسکن و تفکیک‌پذیری اسکن FRA چقدر است؟
اسکن خطی محدوده فرکانس 10 هرتز تا 10 مگاهرتز را پوشش می‌دهد، با 40000 نقطه اسکن؛ اسکن پاره‌ای محدوده فرکانس 0.5 کیلوهرتز تا 1 مگاهرتز را پوشش می‌دهد، با 2000 نقطه اسکن. گزینه‌های تفکیک‌پذیری فرکانس 0.25 کیلوهرتز، 0.5 کیلوهرتز و 1 کیلوهرتز هستند.
چه مدت طول می‌کشد تا اندازه‌گیری انجام شود؟
با استفاده از روش تجزیه و تحلیل پاسخ فرکانس (FRA)، زمان هر فاز کمتر از 60 ثانیه است، زمان کل ترانسفورماتورهای قدرت سیم‌پیچ بالا، متوسط و پایین از 10 دقیقه تجاوز نمی‌کند. زمان هر فاز در روش مقاومت کمتر از 15 ثانیه است، زمان کل از 1 دقیقه تجاوز نمی‌کند.
آیا ترانسفورماتور نیاز به جدا کردن مخزن روغن یا جدا کردن دارد؟
خیر، فقط کافی است خط اتصال ترانسفورماتور را جدا کنید؛ بدون نیاز به بلند کردن یا جدا کردن ترانسفورماتور (بدون نیاز به جدا کردن جعبه فیوز) می‌توان آزمایش را تکمیل کرد.
درباره سازنده
این دستگاه توسط شرکت فناوری الکتریکی شیان ژونگهوا (XZH TEST) تولید می‌شود، این شرکت تولید کننده ترانسفورماتورهای قدرت و دستگاه‌های تست الکتریکی است. دستگاه تست تغییر شکل سیم‌پیچ ترانسفورماتور XHBX1502 الزامات فنی DL/T911-2004 و DL/T1093-2008 را برآورده می‌کند.
