XHZS506YS دستگاه شناسایی کابل زنده
XHZS506YS یک دستگاه سوراخ کردن کابل با کنترل از راه دور است که برای شناسایی مثبت اینکه آیا یک کابل برق دفن شده یا قبلاً قرار داده شده است قبل از برش، حرکت یا بریس زدن آن فعال است.با انجام یک سوراخ مکانیکی کنترل شده، این باعث می شود که یک کابل زنده به زمین یا بین فاز ها کوتاه شود و یک قوس واضح تولید کند، در حالی که یک کابل بدون انرژی هیچ واکنشی نشان نمی دهد.این خطر مرگبار اشتباه گرفتن یک کابل زنده را در سایت های حفاری و تعمیر از بین می برد.
برای:خدمه حفاری جاده و راه آهن شهرداری، تیم های ساخت کابل های مخابراتی و نوری، پیمانکاران خط لوله گاز و آب، بخش های برق کارخانه های صنعتی،و مراکز آموزش ایمنی که باید قبل از هر حفاری هویت کابل های برق دفن شده را تایید کنند.، برش و یا تراش عمل.
مشخصات کلیدی
| پارامتر |
مشخصات |
| مدل |
XHZS506YS |
| تیرانداز (بدن اسلحه) |
2 بدن اسلحه (تعداد دو اسلحه) |
| فاصله کنترل از راه دور |
بيشتر از 10 متري، از ديوارها عبور ميکنه |
| طول کابل کنترل |
5 متر |
| کالیبر کلیمپ |
φ30 ️ 150 میلی متر |
| منبع برق |
شارژ AC 220V / 50Hz؛ باتری لیتیوم داخلی |
| زمان کار باتری |
بیش از ۱۰ ساعت کار مستمر |
| درجه کارتریج |
سیاه / آبی / زرد / قرمز (کمترین تا حداکثر قدرت) |
| کارتریج توصیه شده |
زرد برای 35kV و کمتر؛ قرمز (S1 قرمز، 6.8 × 11mm) برای بالاتر از 35kV |
| مشخصات ناخن |
PS27C8 / PS37C8 / PS47C8 / PS52C8 برای کابل های 30 ′′ 100mm |
| بسته استاندارد |
کارتریج قرمز S1 (سطح قدرت 5) ×50؛ میخ های PS52C8 ×50 |
ویژگی های اصلی
دو تیراندازی، کابل رو سوراخ می کنن و یه نقطه ی واقعی برای بررسی زنده و مرده ایجاد می کنن.
هنگامی که دو بدنه اسلحه در زاویه غیر 120 درجه تنظیم می شوند، حداقل یک اسلحه همیشه سوراخ را در کابل های سه فاز تکمیل می کند.
کنترل از راه دور با سیم و بی سیم با محدوده بیش از 10 متر، اجازه می دهد تا اپراتور از پشت یک دیوار شلیک کند.
استفاده دوگانه AC و DC با یک باتری لیتیوم داخلی و ذخیره سازی انرژی با ظرفیت بزرگ، برای بیش از 10 ساعت کار مداوم.
دستور صداي انسان با صفحه نمایش ال سي دي همگام شده براي کار سريع و راهنمايي شده

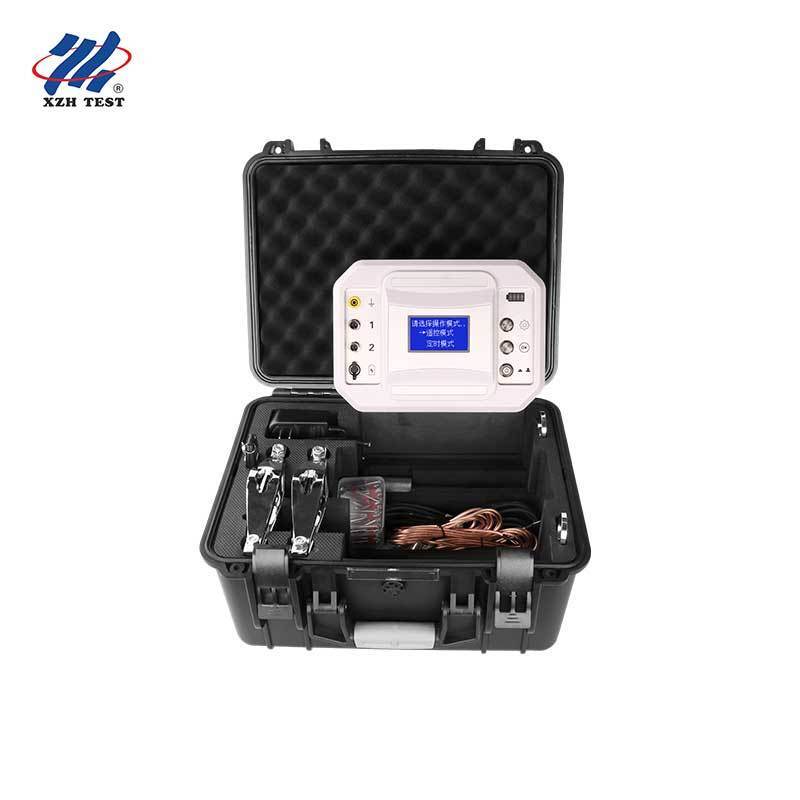

جمع و جور و به اندازه کافی سبک برای استفاده در زمینه، و به عنوان یک مجموعه کامل با کنترل کننده، کنترل از راه دور، کابل ها، زمین استیک، کارتریج و میخ ها عرضه شده است.
پیکربندی اسلحه دوگانه و انتخاب کارتریج
چرا دو تفنگ داریم؟
کابل های سه فاز معمولاً در یک ترتیب سه لایه قرار می گیرند، بنابراین یک تفنگ می تواند به شکاف بین دو فاز شلیک کند و هدایت کننده را از دست دهد.یک مجموعه اسلحه دوگانه که در زاویه غیر 120 درجه قرار دارد تضمین می کند که حداقل یک اسلحه یک سوراخ واقعی را به دست می آورد و نقطه اتصال کوتاه مورد نیاز برای شناسایی معتبر را تشکیل می دهد.
درجه قدرت کارتریج
کارتریج ها به رنگ های سیاه، آبی، زرد و قرمز از حداقل تا حداکثر قدرت طبقه بندی می شوند. زرد (S1 زرد) برای کابل های 35kV و پایین تر توصیه می شود، در حالی که قرمز (S1 قرمز، 6.8 × 11mm) برای کابل های بالاتر از 35kV مناسب است.
انتخاب ناخن
ناخن های PS27C8، PS37C8، PS47C8 و PS52C8 با قطر کابل از 30mm تا 100mm مطابقت دارند، بنابراین ناخن مناسب می تواند با کابل شناسایی شده مطابقت داشته باشد.
بسته استاندارد
هر سفينه اي با دو دستگاه تفنگ، يه کنترل کننده، يه کنترل کننده از راه دور، کابل هاي اتصال، يه پايه زمين، سيم هاي زمين،و یک منبع شروع از 50 کارتریج قرمز S1 (سطح قدرت 5) به علاوه 50 میخ PS52C8.
سوالات عمومی
س1: دستگاه شناسایی کابل زنده XHZS506YS برای چه کسانی طراحی شده است؟
برای تیم های حفاری جاده و راه آهن شهرداری، تیم های ساخت کابل های مخابراتی و نوری، پیمانکاران خط لوله گاز و آب، بخش های برق کارخانه های صنعتی ساخته شده است.و مراکز آموزش ایمنی که باید قبل از هر حفاری هویت کابل های برق دفن شده را تایید کنند.، برش و یا تراش عمل.
س2: دستگاه چگونه یک کابل زنده را از یک کابل غیر فعال تشخیص می دهد؟
هنگامی که بدن تفنگ به کابل وصل شده و به طور قابل اعتماد به زمین متصل می شود، کنترل کننده از راه دور یک کیل را از طریق کابل شلیک می کند تا آن را به زمین یا بین فاز ها کوتاه کند.يه کابل فعال در لحظه سوراخ کردنش يه انفجار قوس تولید ميکنه، در حالی که یک کابل غیر فعال هیچ واکنشی نشان نمی دهد بنابراین خدمه می داند که این امن است که ادامه دهد.
س3: چرا نسخه دو تفنگ را به جای یک تفنگ انتخاب می کنید؟
یک تفنگ تنها ممکن است به شکاف بین فاز های یک کابل سه فاز (سطح) شلیک کند و هدایت کننده را از دست دهد، بنابراین هیچ مدار کوتاه واقعی ایجاد نمی شود.یک مجموعه اسلحه دوگانه در یک زاویه غیر 120 درجه قرار داده شده تضمین می کند که حداقل یک اسلحه به یک نقطه سوراخ و مدار کوتاه واقعی می رسد.
سوال 4: چگونه کارتریج و ناخن مناسب را انتخاب کنم؟
کارتریج ها از کمترین تا حداکثر قدرت سیاه، آبی، زرد و قرمز هستند. زرد (S1 زرد) برای کابل های 35kV و کمتر و قرمز (S1 قرمز، 6.8 × 11mm) برای بالاتر از 35kV توصیه می شود.ناخن ها PS27C8، PS37C8، PS47C8 و PS52C8 با قطر کابل از 30 تا 100 میلی متر مطابقت دارند و بسته استاندارد شامل 50 کارتریج قرمز S1 و 50 میخ PS52C8 است.
Q5: مشخصات اصلی چیست؟
مجموعه اسلحه دوگانه 15.5 کیلوگرم (470 × 380 × 210 میلی متر) با دو بدنه اسلحه و یک کنترل 2.5 کیلوگرم (270 × 230 × 120 میلی متر) است. کالیبر کلیمپ φ30 × 150 میلی متر است، کابل کنترل 5 متر است،و از AC 220V / 50Hz با یک باتری داخلی که بیش از 10 ساعت کار مداوم را پشتیبانی می کند شارژ می شود.
برای اینکه دستگاه به خوبی کار کند، پس از هر بار استفاده، بدن اسلحه را تمیز کنید و بعد از هر 5 گلوله، آن را با ابزار تمیز کننده همراه تمیز کنید.
