XHSB505B شناسه کابل
شناسایی دقیق و قابل اعتماد
یک فک شناسایی بزرگ مناسب برای کابل های مختلف (کامپ انتقال Φ125mm، گیرنده کامپ Φ200mm).
کار کردن بسيار ساده و نشان دادن واضح و بديهي
واحد اصلی و لوازم جانبی قابل حمل و مرتب، کوچک و سبک هستند.
قدرت سیگنال گیرنده قابل تنظیم است.
هر دو کابل فعال و غیر فعال می توانند آزمایش شوند.
کاربران و برنامه های کاربردی توصیه شده
این ابزار به شناسایی کابل اختصاص دارد و مشخص می کند که کدام یک از بسیاری از کابل ها هدف هستند.
1. تيم هاي بازرسي خندق هاي كابل و سوابق سوابق
برای تایید مالکیت و هویت هر کابل در خندق های متراکم که دارای بسیاری از کابل های مشخصات مشابه هستند، با استفاده از قضاوت شهودی جهت سوئیچ سوئیچ سنج.
2خدمه های تعمیر و نگهداری کابل ها بدون قطع
برای شناسایی یک کابل فعال با روش اتصال، هیچ عملیتی در مورد کابل مورد آزمایش لازم نیست و هیچ قطعه ای مورد نیاز نیست (هر دو انتهای پوشش باید به خوبی زمین شوند).
3. جابجایی کابل، اتصال مجدد و اتصال خدمه
برای تأیید کابل هدف با روش اتصال مستقیم روی کابل های غیر فعال شده قبل از جابجایی یا اتصال مجدد،و برای کار با آزمون اجباری قبل از ساخت پس از شناسایی.
اصل کار تشخیص کابل های زنده (روش اتصال)
فرستنده یک سیگنال پالس خاص تولید می کند که از طریق کلیمپ فرستنده اختصاصی در یک نقطه از کابل زنده که باید شناسایی شود اعمال می شود.بر اساس اصل محرک الکترومغناطیسی، یک سیگنال تحریک شده مطابق با سیگنال ارسال شده در امتداد کابل تولید می شود؛ در محل، کلیمپ گیرنده با حساسیت بالا و گیرنده دستی برای تشخیص تمام کابل ها استفاده می شود،و با توجه به اشاره گیرنده، کابل حمل کننده سیگنال اعمال شده (کابل زنده که باید شناسایی شود) می تواند به طور دقیق پیدا شود..
تشخیص کابل بدون انرژی (روش اتصال مستقیم)
فرستنده سیگنال پالس ویژه ای را تولید می کند که از طریق یک خط اتصال به کابل شناسایی شده اعمال می شود.یک سیگنال تحریک شده مطابق با سیگنال منتقل شده در طول کابل تولید می شود.در محل از کلیپ گیرنده حساسیت بالا و گیرنده دستی برای تشخیص تمام کابل ها استفاده می شود.و از نشانه های متر، کابل حمل کننده سیگنال اعمال شده (کابل غیر فعال شده که باید شناسایی شود) به طور دقیق پیدا می شود..
طرح ابزار

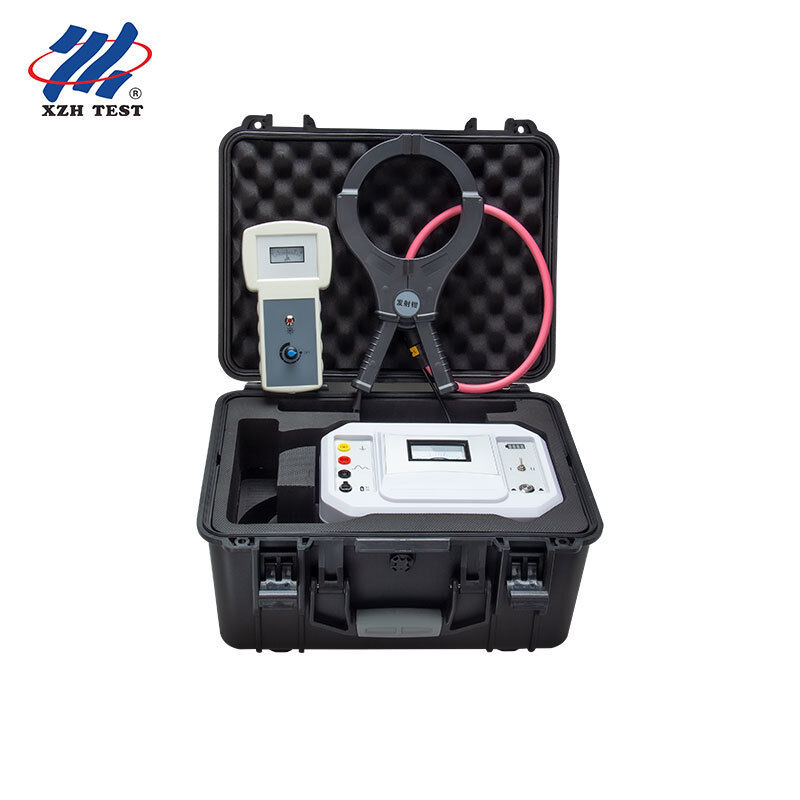

این ابزار شامل فرستنده، کلیمپ فرستنده، کلیمپ گیرنده و گیرنده دستی است.
پانل فرستنده: ترمینال زمین گیری (زمین گیری ایمنی تجهیزات) ؛ خروجی مثبت (به خط خروجی قرمز متصل) ؛ خروجی منفی (به خط خروجی سیاه متصل) ؛شارژ (دوازده پورت شارژ DC12V)، یک شارژر 12 ولت را برای شارژ متصل کنید) ؛ سوئیچ برق؛ سوئیچ گیربکس ("I" برای شناسایی کابل غیر فعال، "II" برای شناسایی کابل فعال) ؛نشانگر باتری (در زمان واقعی سطح باتری زمانی که باتری داخلی کار می کند)آمپر متر (معدنی جریان خروجی لحظه ای)
گیرنده دستی: یک دکمه تنظیم کننده قدرت سیگنال دریافت شده را تنظیم می کند (در جهت ساعت برای افزایش، در جهت ساعت برای کاهش؛ همچنین دارای یک عملکرد سوئیچ است)یک کانکتور BNC در سمت پایین، کلیمپ گیرنده را متصل می کند..
پارامترهای فنی
| ماده |
مشخصات |
| روش شناسایی |
با توجه به جهت حرکت سوزن سنج |
| باز شدن فک |
کلیمپ انتقال: Φ125mm؛ کلیمپ دریافت: Φ200mm |
| ولتاژ خروجی |
دنده I (طریقه اتصال مستقیم): 150V؛ دنده II (طریقه اتصال): 250V |
| محدوده آزمایش |
روش اتصال مستقیم: 0Ω?? 1kΩ؛ روش اتصال: 0Ω?? 50Ω |
| جریان پالس |
010A |
| دوره نبض |
2.75s در هر چرخه |
| منبع برق |
فرستنده: باتری لیتیوم 12VDC؛ گیرنده دستی: باتری های اندازه 5 (AA) |
راهنمای عملیات شناسایی کابل های زنده ️ روش اتصال
هیچ عملیتی در مورد کابل مورد آزمایش لازم نیست. فقط کلیمپ فرستنده را روی کابل قرار دهید.
هر دو انتهای پوشش کابل باید به خوبی زمین شوند، در غیر این صورت جریان اتصال با افزایش مقاومت زمین، کاهش می یابد.
اگر هر دو سر پوشش به زمین متصل نباشند یا پوشش در وسط شکسته باشد، روش اتصال نمی تواند مورد استفاده قرار گیرد.
در هنگام قفل کردن، تیر در قفل انتقال دهنده باید به انتهای دور کابل اشاره کند.
کلیمپ گیرنده و کلیمپ فرستنده باید حداقل 2 متر از هم فاصله داشته باشند.
1.خروجی فرستنده را به کلیمپ فرستنده متصل کنید و آن را به موقعیت مناسب کابل فعال متصل کنید، با تیر کلیمپ به انتهای کابل اشاره دارد.
2.سوئیچ قدرت فرستنده را روشن کنید و دنده "II" را انتخاب کنید؛ چراغ قدرت سه بار می درخشد و سوزن آمپر متر سه بار با همان فرکانس حرکت می کند و سیگنال پالس را به صورت چرخه ای تولید می کند.
3.کلیمپ گیرنده را به گیرنده وصل کنید و آن را به کابل مورد آزمایش وصل کنید.
4.توجه داشته باشید که پیکان گیرنده به انتهای کابل اشاره دارد، در غیر این صورت سوزن برعکس حرکت می کند.
5.دکمه تنظیم گیرنده را در جهت ساعت چرخش دهید؛ هنگامی که صدای "بیپ" شنیده می شود و چراغ شاخص روشن می شود، گیرنده روشن می شود.فقط کابل حمل کننده سیگنال پس از آن سیگنال دریافت می کند که فرکانس سوئیچ آن با فرکانس سوئیچ خروجی فرستنده مطابقت دارد، با صدای "بیپ بیپ بیپ"
6.اگر کابل هدف را با روش اتصال تشخیص داده نشود، استفاده از روش اتصال مستقیم توصیه می شود.
شناسایی کابل بدون انرژی ️ روش اتصال مستقیم
روش سیم کشی 1: سیم آزمایشی قرمز را به هسته کابل وصل کنید (یک فاز کافی است) و سیم آزمایشی سیاه را به زمین وصل کنید.پایان دور آن مرحله را به زمین وصل کنید (طبقه محافظ کابل و زره زمین نیستند).
روش سیم کشی 2: سیم آزمایشی قرمز را به هسته کابل متصل کنید (یک فاز کافی است) ؛ سیم آزمایشی سیاه را به محافظ مس یا محافظ کابل متصل کنید.پایان دور آن فاز را به محافظ مس یا آرایش کابل متصل کنید; و وضعیت زمین زدن محافظ یا زره مس را بررسی کنید. شناسایی بر وضعیت زمین گیری سیستم زمین گیری و اینکه آیا محافظ یا زره دست نخورده است، تأثیر می گذارد.بنابراین روش های 1 و 2 بهترین نتیجه را می دهند..
اگر مقاومت حلقه زمین گیری بیش از حد بزرگ یا غیر قابل اعتماد باشد، سیگنال ارسال شده ممکن است بارگیری نشود یا ممکن است لغو شود و نتیجه ضعیف باشد.تنظیم سیم کشی و استفاده از روش 1 یا روش 2.
1.سوئیچ قدرت فرستنده را روشن کنید و سوئیچ گیربکس را به "I" تنظیم کنید؛ چراغ قدرت سه بار می درخشد و سوزن آمپر متر سه بار با همان فرکانس تکان می خورد،تولید سیگنال پالس به صورت چرخه ای.
2.گیرنده را به کلیمپ گیرنده متصل کنید و آن را به کابل مورد آزمایش وصل کنید.
3.توجه به جهت تیر کلیمپ گیرنده داشته باشید (میله به انتهای آن اشاره دارد) ، در غیر این صورت سوزن در جهت مخالف حرکت می کند.
4.دکمه تنظیم گیرنده را در جهت ساعت چرخش دهید؛ هنگامی که صدای "بیپ" شنیده می شود و چراغ شاخص روشن می شود، گیرنده روشن می شود.تنها کابل حمل کننده سیگنال، سه سیگنال مشخصه ی مداوم را در یک جهت دریافت می کند.، با فرکانس سوئیچ که با فرستنده مطابقت دارد و صدای "بیپ-بیپ-بیپ".
احتیاط ها
پس از شناسایی کابل مورد آزمایش، قبل از ساخت، برای اطمینان از ایمنی، یک آزمایش پیچ باید انجام شود!
در طول آزمایش، قدرت سیگنال دریافت شده گیرنده باید به طور مناسب تنظیم شود نه خیلی بزرگ و نه خیلی کوچک و باید قبل از آزمایش در انتهای شروع تنظیم شود.نباید در طول آزمایش تنظیم شود..
هنگامی که کلیمپ گیرنده بر روی کابل مورد آزمایش قرار می گیرد، اطمینان حاصل کنید که فک ها تماس خوبی دارند؛ گرد و غبار، شکاف ها یا تناسب شل بر دریافت سیگنال تأثیر می گذارد.
اگر تکان سوزن در محل قابل مشاهده نیست، بررسی کنید که آیا کلیمپ گیرنده تماس خوبی دارد.
در هنگام شناسایی یک کابل فعال، اگر تداخل آنقدر شدید باشد که کلیمپ گیرنده از نظر مغناطیسی اشباع شود و نمی تواند سیگنال را دریافت کند،توصیه می شود که از روش بدون انرژی استفاده شود..
ابزار می تواند به طور مستقیم برای آزمایش کوتاه شود.
هنگامی که فرکانس سوئیچ سوئیچ گیرنده با فرستنده مطابقت ندارد یا دامنه سوئیچ بسیار کوچک است،سیگنال خیلی ضعیف است .
هنگامی که سوزن گیرنده به طور نامنظم یا اصلاً تکان نمی خورد، تداخل بیش از حد قوی است یا کابل مورد آزمایش کابل هدف نیست.
این ابزار می تواند در داخل و خارج از خانه استفاده شود، اما باید از باران، گاز های خوردنی، گرد و غبار سنگین و مکان های با دمای بالا اجتناب کند.اپراتور باید دانش کلی در مورد تجهیزات و ابزار الکتریکی داشته باشد.این یک ابزار با دقت بالا است و باید از لرزش های قوی محافظت شود؛ تعمیر، مراقبت و تنظیم باید توسط متخصصان انجام شود.شارژ و نگهداری فرستنده یک بار در هر 2 ماه برای جلوگیری از آسیب باتری.
常问问题
سوال ۱. شناسه کابل XHSB505B چه مشکلی را حل می کند؟
این مشکل را در محل حل می کند که "چه کابل را دنبال می کنیم" در هنگام قرار دادن کابل برق، نقل مکان،تعمیر و نگهداری و رسیدگی به خطاهای خط های خط های خط های خط های خط های خط که بسیاری از کابل های همان مشخصات به هم متصل شده اند کمک به جلوگیری از اشتباه در کشتن یا اتصال مجدد کابل اشتباه.
پرسش ۲: نتیجه شناسایی چگونه ارزیابی می شود؟
با توجه به جهت سوئیچ سوئیچ متر: تنها کابل حمل سیگنال اعمال شده دریافت می کند همان جهت سه سیگنال مشخصه مداوم، فرکانس سوئیچ مطابقت دارد,و صدای "بیپ-بیپ-بیپ" منتشر می شود. تیر گیرنده (و فرستنده) باید به انتهای کابل اشاره کند، در غیر این صورت سوزن به صورت مخالف حرکت می کند.
Q3. پارامترهای فنی اصلی چیست؟
شناسایی با جهت حرکت سوزن متر؛ فک فرستنده کلیمپ Φ125mm و فک گیرنده کلیمپ Φ200mm؛ ولتاژ خروجی 150V (دستور I) و 250V (دستور II)محدوده آزمایش 0Ω ↓ 1kΩ (قرابستگی مستقیم) و 0Ω ↓ 50Ω (قرابستگی)؛ جریان پالس 010A؛ دوره پالس 2.75s در هر چرخه؛ منبع تغذیه باتری لیتیوم 12VDC (پرداختگر) و اندازه-5 (AA) باتری ( گیرنده دستی).
سوال 4: هنگام شناسایی یک کابل زنده با روش اتصال باید چه چیزی را در نظر بگیرید؟
هیچ عملی در کابل مورد آزمایش لازم نیست؛ هر دو سر پوشش باید به خوبی زمین شوند (در غیر این صورت جریان اتصال با افزایش مقاومت زمین، کاهش می یابد).و اگر انتهای غلاف به زمین متصل نشده باشند یا غلاف در وسط شکسته باشد، روش اتصال قابل استفاده نیست.در هنگام قفل کردن، تیر کلیمپ باید به انتهای دور کابل اشاره داشته باشد و کلیمپ گیرنده و کلیمپ فرستنده باید حداقل 2 متر از هم فاصله داشته باشند.
سوال 5: چه چیزی در بسته وجود دارد؟
بسته شامل 1 فرستنده، 1 گیرنده، 1 شارژر، 1 خط خروجی قرمز، 1 خط خروجی سیاه، 1 کلیمپ فرستنده، 1 کلیمپ گیرنده و 2 باتری اندازه-5 (AA) است.مشکلات کیفیت به صورت رایگان تعمیر می شوند، و تعمیر و خدمات فنی برای زندگی ارائه می شود.
