مکان شناس خطای کابل
>

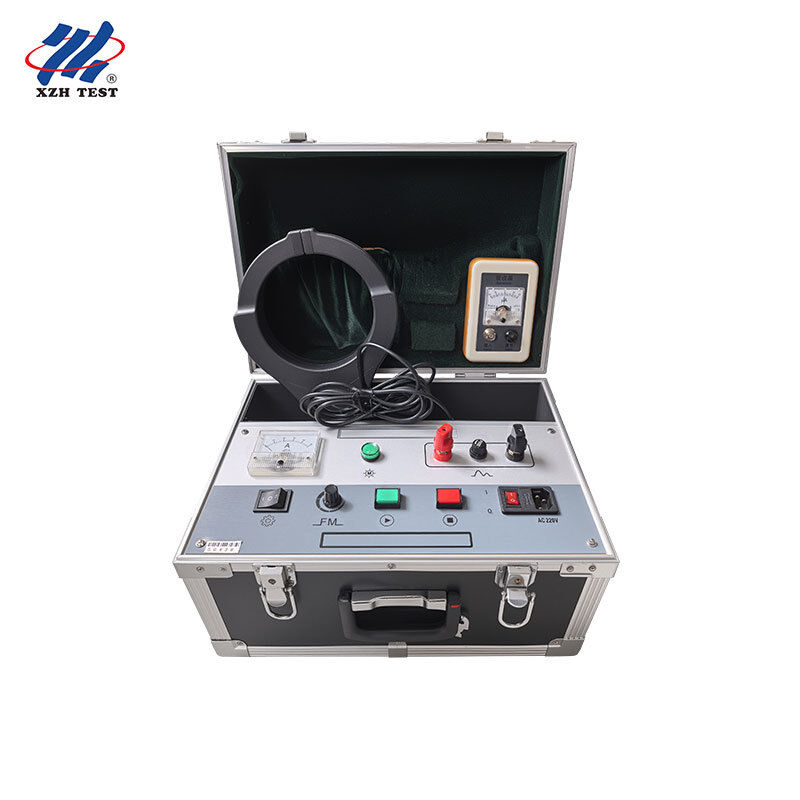

شناسه کابل. ابزار شناسه کابل AC با قدرت بالا با فرکانس سیگنال قابل تنظیم. XHSB505

شناسه کابل. ابزار شناسه کابل AC با قدرت بالا با فرکانس سیگنال قابل تنظیم. XHSB505

جزئیات محصول:
محل منبع: شیان، شانشی، چین
نام تجاری: XZH TEST ISO/CE
گواهی: CE/ISO
شماره مدل: XHSB505
اطلاعات دقیق
محل منبع:
شیان، شانشی، چین
نام تجاری:
XZH TEST ISO/CE
گواهی:
CE/ISO
شماره مدل:
XHSB505
برجسته کردن:

High Light

برجسته کردن:

Clock Hands Swing Judgment Cable Fault Locator

,

Precise Detection Cable Fault Locator

,

High Voltage Pipeline Identifier

Trading Information
مقدار حداقل تعداد سفارش:
1 واحد
قیمت:
قابل مذاکره
جزئیات بسته بندی:
بسته بندی چوبی
زمان تحویل:
5-8 روز کاری
شرایط پرداخت:
T/T
قابلیت ارائه:
3000 واحد در سال
توضیحات محصول
مرور کلی محصول

شناسایی کننده کابل XHSB505 برای پرسنل ساخت و ساز، نصب و نگهداری کابل های ولتاژ بالا که به شدت به یک راه حل عملی برای شناسایی یک کابل خاص در میان بسیاری از کابل ها در محل نیاز دارند، توسعه یافته است. با هدایت نظریه میدان الکترومغناطیسی و اتخاذ فناوری پیشرفته همراه با تکنیک های مدرن الکترونیکی و ابزار دقیق، شناسایی سریع و دقیق کابل را فراهم می کند.

ویژگی های کلیدی
  • شناسایی دقیق و بدون خطا
  • گیره شناسایی بزرگ مناسب برای طیف گسترده ای از کابل ها
  • عملکرد بسیار ساده
  • نشانگر واضح و بصری
  • قطعات اصلی و کمکی قابل حمل و مرتب
  • حساسیت گیرنده قابل تنظیم
  • فرکانس سیگنال قابل تنظیم
اصل کار

منبع تغذیه اصلی AC 220 ولت ورودی توسط فناوری الکترونیکی به سیگنال ویژه با توان بالا مورد نیاز برای شناسایی تبدیل می شود. این سیگنال از طریق خط اتصال به کابل مورد نظر اعمال می شود. بر اساس اصل القای الکترومغناطیسی، سیگنالی سازگار با سیگنال ارسالی در طول کابل القا می شود. در محل، یک گیره گیرنده با حساسیت بالا همراه با گیرنده دستی برای آزمایش تمام کابل های موجود استفاده می شود و کابل هدف (کابل حامل سیگنال اعمال شده) را می توان به دقت از طریق نشانگر روی متر گیرنده دستی پیدا کرد.

پارامترهای فنی
مورد مشخصات
روش شناسایی با جهت چرخش عقربه متر تعیین می شود
دهانه گیره Φ125 میلی متر
قدرت 1.5 کیلو ولت آمپر (متناوب، لحظه ای)
فرکانس ارسال سیگنال حداقل 0.4 هرتز، حداکثر 1 هرتز (محدوده قابل تنظیم)
راهنمای عملیات
  1. زره را در هر دو انتهای کابل از زمین جدا کنید. گیره قرمز خط خروجی را به هسته کابل مورد آزمایش (یک فاز خوب، یا فاز با عایق بالاتر) وصل کنید؛ گیره سیاه خط خروجی را به نقطه زمین یا میله زمین وصل کنید؛ هسته مربوطه آن کابل را به نقطه زمین یا میله زمین در انتهای دور وصل کنید.
  2. کلید برق شناساگر را روشن کرده و دنده خروجی را انتخاب کنید: "I" دنده پایین است، مناسب برای کابل های کوتاه؛ "II" دنده بالا است، مناسب برای کابل های بلند.
  3. پس از تأیید وضعیت کابل در محل و صحیح بودن سیم کشی، دکمه "شروع" را فشار دهید.
  4. گیرنده شناساگر را به گیره گیرنده وصل کنید.
  5. به جهت فلش گیره گیرنده توجه کنید - این جهت جریان را نشان می دهد (جهت مثبت)؛ در غیر این صورت عقربه متر در جهت مخالف می چرخد.
  6. گیره گیرنده را روی کابل مورد آزمایش ببندید.
  7. حساسیت گیرنده را به موقعیت مناسب تنظیم کنید.
  8. گیرنده دستی اکنون سیگنال چرخش را نشان می دهد.

هنگامی که فرستنده و گیرنده به طور عادی کار می کنند، ولتاژ القا شده در گیره تست بر روی گیرنده دستی نمایش داده می شود و جهت چرخش عقربه جهت سیگنال است. هنگامی که دستگیره تنظیم حرکت داده نمی شود و فلش قرمز در کنار گیره تست در همان جهت مسیر کابل قرار دارد، کابلی که عقربه گیرنده آن به سمت راست با بیشترین چرخش منحرف می شود، کابل هدف است؛ سایر کابل ها فقط یک سیگنال بازگشتی را نشان می دهند، با انحراف عقربه به سمت چپ و چرخش کوچکتر.

احتیاط ها
  • در حین آزمایش، حساسیت گیرنده را بیش از حد بالا تنظیم نکنید؛ چرخش عقربه متر حدود 20-80٪ مناسب است.
  • فیوز منبع تغذیه کاری شناساگر نباید بیش از حد بزرگ باشد - نباید از 6 آمپر تجاوز کند.
  • پس از شناسایی کابل هدف، باید قبل از ساخت و ساز برای اطمینان از ایمنی، سوراخ شود.
  • هنگامی که گیره گیرنده روی کابل مورد آزمایش بسته می شود، مطمئن شوید که فک های گیره تماس خوبی دارند. گرد و غبار روی فک ها، شکاف در تماس، یا تماس شل همگی بر دریافت سیگنال تأثیر می گذارند.
  • اگر عقربه گیرنده در محل به وضوح نمی چرخد، بررسی کنید که آیا گیره گیرنده در تماس خوبی است.
  • استفاده از یک سیم برای انجام تست اتصال کوتاه روی دستگاه اکیداً ممنوع است؛ از مقاومت تست استاندارد برای آزمایش استفاده کنید.
  • هنگام شناسایی کابل کوتاه برد با مقاومت کم که فیوز را می سوزاند، مقاومت تست را به صورت سری در انتهای ارسال سیگنال دستگاه وصل کنید.
برای چه کسانی است

XHSB505 یکدستگاه شناسایی کابل با توان بالا و تغذیه از شبکه(خروجی 1.5 کیلو ولت آمپر، گیره Φ125 میلی متر، فرکانس سیگنال قابل تنظیم 0.4-1 هرتز) است. این دستگاه برای تیم هایی طراحی شده است که کابل ها را در محل از منبع تغذیه شبکه شناسایی می کنند و به فرکانس سیگنال قابل تنظیم و دنده های خروجی پایین/بالا برای تطابق با کابل های کوتاه و بلند نیاز دارند.

  • تیم های ساخت و ساز، نصب و نگهداری کابل های ولتاژ بالا که باید قبل از برش یا اتصال، دقیقاً تأیید کنند که روی کدام کابل کار می کنند.
  • تیم های میدانی تاسیسات و شبکه که در کانال ها و داکت های کابل که بسیاری از کابل های با مشخصات یکسان در کنار هم قرار دارند، فعالیت می کنند.
  • مهندسان میدانی که می توانند به منبع تغذیه AC 220 ولت در محل متصل شوند و به خروجی با توان بالا (1.5 کیلو ولت آمپر) برای مسیرهای کابل دشوار یا طولانی تر نیاز دارند.
  • اپراتورهایی که نیاز به تنظیم سرعت ارسال سیگنال (0.4-1 هرتز) برای انطباق با شرایط خاص محل و انتخاب دنده پایین "I" برای کابل های کوتاه یا دنده بالا "II" برای کابل های بلند دارند.
  • کارگران برق که دانش عمومی در مورد استفاده از تجهیزات و ابزارهای الکتریکی دارند، همانطور که در دفترچه راهنما لازم است.
خدمات پس از فروش

این دستگاه دارای یک سال گارانتی رایگان برای مشکلات کیفی از تاریخ خرید و خدمات تعمیر و فنی مادام العمر می باشد. اگر متوجه شدید که دستگاه به طور عادی کار نمی کند یا خرابی رخ می دهد، لطفاً با ما تماس بگیرید تا بتوانیم راحت ترین و مؤثرترین راه حل را برای شما ترتیب دهیم. تلفن خدمات: 400-029-0829.

سوالات متداول

س1. XHSB505 چگونه کابل هدف را شناسایی می کند؟
شناسایی بر اساس جهت چرخش عقربه متر است. هنگامی که دستگیره تنظیم حرکت داده نمی شود و فلش قرمز در کنار گیره تست در همان جهت مسیر کابل قرار دارد، کابلی که عقربه گیرنده آن به سمت راست با بیشترین چرخش منحرف می شود، کابل هدف است؛ سایر کابل ها فقط یک سیگنال بازگشتی را نشان می دهند، با انحراف عقربه به سمت چپ و چرخش کوچکتر.

س2. فرکانس سیگنال قابل تنظیم برای چیست؟
شناسایی کننده نسل جدید تابع تنظیم فرکانس را اضافه کرده است. دستگیره تنظیم فرکانس سرعت ارسال سیگنال را تغییر می دهد، با محدوده قابل تنظیم از حداقل 0.4 هرتز تا حداکثر 1 هرتز، بنابراین سیگنال می تواند با شرایط محل مطابقت داده شود.

س3. دنده های خروجی "I" و "II" چیست؟
سوئیچ انتخاب خروجی دارای دو دنده است: "I" دنده پایین است، مناسب برای کابل های کوتاه، و "II" دنده بالا است، مناسب برای کابل های بلند.

س4. حساسیت گیرنده چگونه باید تنظیم شود؟
از پتانسیومتر در قسمت زیرین گیرنده دستی برای تنظیم حساسیت استفاده کنید، به طوری که عقربه متر حدود 20-80٪ بچرخد. آن را بیش از حد حساس تنظیم نکنید تا از ضربه زدن به متر جلوگیری شود. اگر چرخش عقربه واضح نیست، بررسی کنید که آیا گیره گیرنده در تماس خوبی است.

س5. چه احتیاط هایی باید رعایت شود و چه مواردی شامل می شود؟
پس از شناسایی کابل، قبل از ساخت و ساز برای ایمنی آن را سوراخ کنید؛ از تماس خوب فک های گیره اطمینان حاصل کنید؛ هرگز با یک سیم تست اتصال کوتاه انجام ندهید - از مقاومت تست استاندارد استفاده کنید؛ اگر شناسایی کابل کوتاه برد با مقاومت کم باعث سوختن فیوز می شود، مقاومت تست را به صورت سری در انتهای ارسال سیگنال وصل کنید؛ و فیوز برق نباید از 6 آمپر تجاوز کند. بسته شامل واحد اصلی، گیرنده، سیم برق، خط خروجی قرمز، خط خروجی سیاه، گیره گیرنده (تست)، مقاومت تست، سه فیوز 6 آمپر و سه فیوز 20 آمپر، با یک سال گارانتی رایگان و خدمات مادام العمر می باشد.
