توضیحات

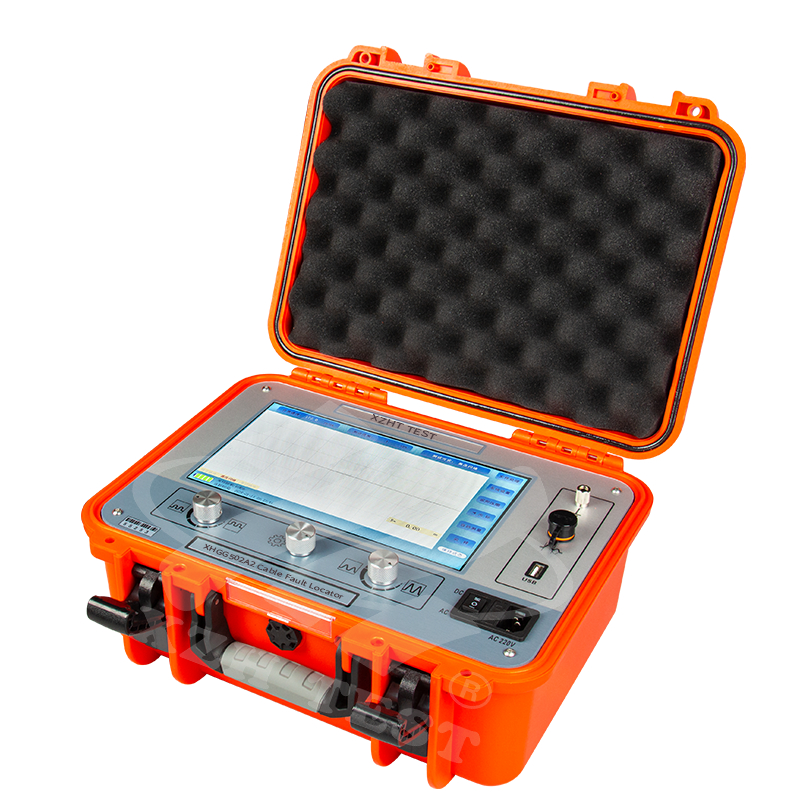

این دستگاه مکانیاب عیب کابل، یک ابزار ویژه برای اندازهگیری و تجزیه و تحلیل وضعیت و فاصله عیب کابلهای برق است.
با قابلیت تست سرعت موج کابل، طول کابل و فاصله عیب
این تستر عیب کابل برای عیوب مقاومت کم، اتصال کوتاه، مدار باز و قطع شدگی کابلهای برق، کابلهای کواکسیال با فرکانس بالا، کابلهای چراغ خیابانی و سیمهای دفن شده ساخته شده از مواد مختلف با مقاطع و محیطهای مختلف، و همچنین نشتی با مقاومت بالا و جرقه زنی با مقاومت بالا مناسب است.
ویژگیها
| صفحه نمایش |
لمسی TFT رنگی 10.1 اینچی |
| کاملاً خودکار |
تنظیم محدوده تست، تجزیه و تحلیل خودکار شکل موج و نمایش فاصله تست |
| ساده |
منوی کامل انگلیسی، دو روش عملیات لمسی و دکمههای کدگذاری شده |
| محدوده اندازهگیری |
≥65کیلومتر |
| روشهای تست |
روش پالس ولتاژ پایین، روش جرقه زنی ولتاژ بالا |
| فوق العاده روشن |
روشنایی نور پس زمینه LED به 280 نیت میرسد |
اجزای دستگاه
• تستر عیب کابل: واحدی برای تست و تجزیه و تحلیل کابلها با استفاده از روش پالس ولتاژ پایین، روش جرقه زنی ولتاژ بالا و روش پالس چندگانه (نیاز به کوپلر دارد).
• کوپلر: برای روش پالس چندگانه استفاده میشود (اختیاری).
• کابل خروجی (کابل Q تکی 1.5 متری): تستر عیب کابل را به کابل تحت تست برای روش تست پالس ولتاژ پایین متصل میکند.
• کابل ورودی (کابل Q دوتایی 2 متری): تستر عیب کابل را به نمونهبردار برای روش تست جرقه زنی ولتاژ بالا متصل میکند.
• نمونهبردار: سیگنال منعکس شده از سیگنال ولتاژ بالا را به زمین نمونهبرداری برای روش جرقه زنی ولتاژ بالا دریافت میکند.
• کابل برق (1.8 متری): کابل اتصال شارژ برای تستر عیب کابل.
• کابل ولتاژ بالای کوپلر A (2 متری): کوپلر را به کابل تحت تست برای روش پالس چندگانه متصل میکند. فقط میتوان آن را وصل و جدا کرد، نه چرخاند یا پیچاند.
• کابل ولتاژ بالای کوپلر B (2 متری): کوپلر را به منبع سیگنال پالس ولتاژ بالا برای روش پالس چندگانه متصل میکند. فقط میتوان آن را وصل و جدا کرد، نه چرخاند یا پیچاند.
• سیم ارت (2.5 متری): سیم ارت کوپلر.
• کابل USB: هنگام وارد کردن فایلهای شکل موج به کامپیوتر استفاده میشود.
نمودار سیمکشی میدانی روش چند پالس
