Cable Fault Pinpointer Acoustic Magnetic synchronization 5 inch Touch LCD IP65 Probe XHDD503C

Name: Cable Fault Pinpointer Acoustic Magnetic synchronization 5 inch Touch LCD IP65 Probe XHDD503C
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503C
Price: 4,175.00 USD
Availability: InStock

جزئیات محصول:

Place of Origin:	China
نام تجاری:	XZH
گواهی:	CE, ISO
Model Number:	XHDD503C

اطلاعات دقیق

Place of Origin:

China

نام تجاری:

XZH

گواهی:

CE, ISO

Model Number:

XHDD503C

افزایش کانال:

8 سطح قابل تنظیم

بهره کانال مغناطیسی:

8 سطح قابل تنظیم

سود خروجی:

16 سطح (0~112dB)

امپدانس خروجی:

350Ω

منبع تغذیه:

باتری های لیتیومی استاندارد 4*18650.

زمان آماده به کار:

بیش از 8 ساعت

پیکسل های صفحه نمایش:

854×480

روشنایی:

800 nit قابل خواندن در نور خورشید

واحد سرعت انتقال:

N/A (روش آکوستیک مغناطیسی)

دقت:

<0.1 متر (موقعیت یابی)، <0.5 متر (مسیر)

پهنای باند صدا:

100 ~ 1600 هرتز (فیلتر قابل انتخاب)

پهنای باند سیم پیچ مغناطیسی:

All-pass 100 ~ 1600Hz (پروب یکپارچه)

حالت های فیلتر:

همه گذر (100-1600 هرتز)، کم (100-300 هرتز)، زیاد (160-1600 هرتز)، باند (200-600 هرتز)

افزایش کانال:

8 سطح قابل تنظیم

بهره کانال مغناطیسی:

8 سطح قابل تنظیم

دقت موقعیت یابی:

<0.1 متر

دقت مسیر:

<0.5 متر

منبع تغذیه:

4 × 18650 باتری لیتیومی

زمان آماده به کار:

> 8 ساعت

رتبه بندی پروب:

ضد آب IP65

محدوده دما:

-25 ~ 65 ℃

صفحه نمایش:

LCD لمسی 5 اینچی 854×480

برجسته کردن:

High Light

برجسته کردن:

تشخیص خطای کابل مغناطیسی صوتی

یاب خطای کابل زیرزمینی IP65

تستر کابل کاهش نویز BNR

Trading Information

Minimum Order Quantity:

1unit

قیمت:

قابل مذاکره

Packaging Details:

wooden box

Delivery Time:

5-8 work days

Payment Terms:

T/T

Supply Ability:

2000units/year

توضیحات محصول

معرفی محصول

دستگاه موقعیت یاب عیب کابل XHDD503C یک ابزار همگام سازی صوتی-مغناطیسی دقیق است که برای مکان یابی دقیق عیوب کابل برق زیرزمینی در محدوده اندازه گیری تقریبی طراحی شده است. این دستگاه صدای تخلیه و سیگنال های الکترومغناطیسی تولید شده توسط یک ژنراتور پالس ولتاژ بالا را در نقطه عیب دریافت و تقویت می کند، سپس اختلاف زمانی صوتی-مغناطیسی را برای هدایت اپراتورها به محل دقیق عیب با دقت کمتر از 0.1 متر محاسبه می کند.

برخلاف موقعیت یاب های صوتی سنتی که صرفاً به تجربه و شنوایی اپراتور متکی هستند، XHDD503C به طور همزمان سیگنال های صوتی و میدان مغناطیسی را دریافت می کند، اختلاف زمانی آنها را به صورت بصری بر روی صفحه نمایش لمسی LCD 5 اینچی نمایش می دهد و از کاهش نویز دیجیتال BNR برای فیلتر کردن تداخل محیطی استفاده می کند - این امر حتی به تکنسین های کم تجربه تر نیز امکان می دهد تا عیوب را به سرعت و به طور قابل اعتماد در شرایط میدانی مکان یابی کنند.

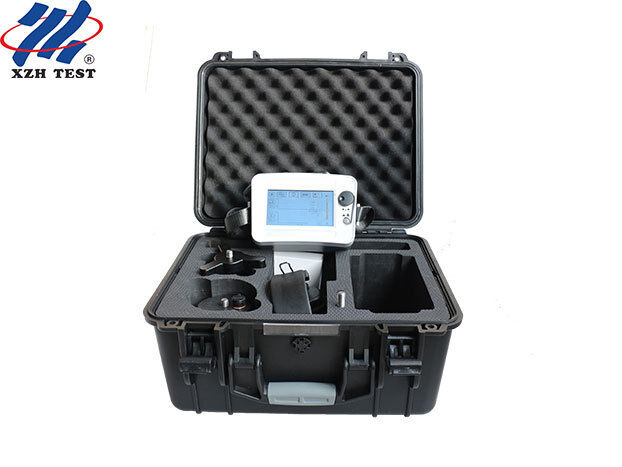

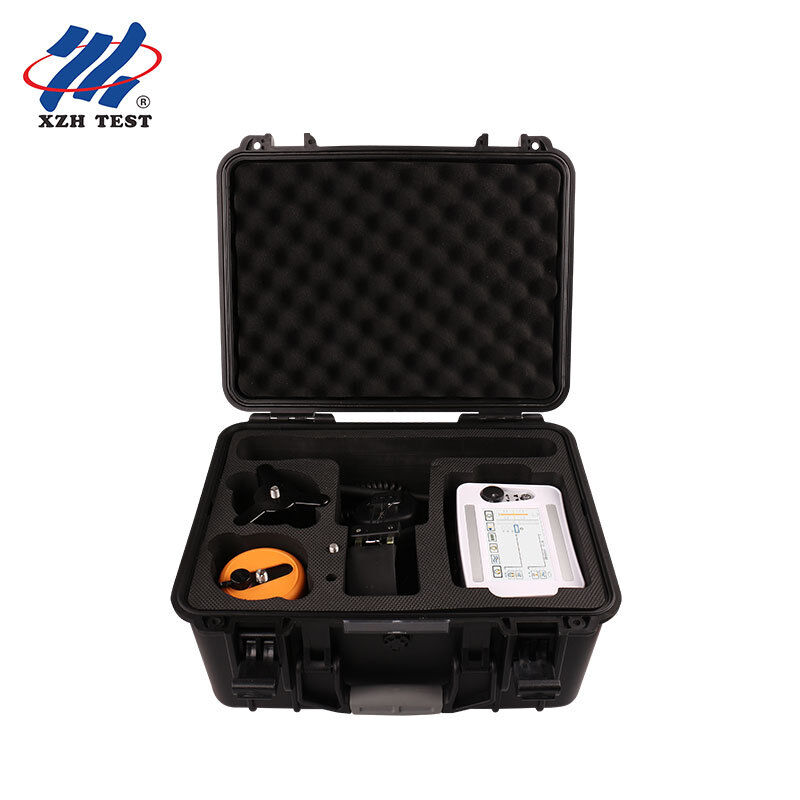

XHDD503C Detail Photos

ویژگی های کلیدی

همگام سازی صوتی-مغناطیسی: به طور خودکار اختلاف زمانی بین سیگنال های الکترومغناطیسی و صوتی را محاسبه می کند. هرچه اختلاف زمانی کمتر باشد، به نقطه عیب نزدیکتر هستید - که به صورت بلادرنگ روی صفحه نمایش داده می شود.

دقت موقعیت یابی 0.1 متر: دقت موقعیت یابی کمتر از 0.1 متر؛ دقت شناسایی مسیر کمتر از 0.5 متر. مطابق با استانداردهای DL/T 849.2-2019 و GB/T 18268.1 برای تجهیزات تست میدانی صنعتی.

صفحه نمایش لمسی LCD 5 اینچی قابل خواندن در نور خورشید (800 نیت): صفحه نمایش لمسی خازنی با رزولوشن 854×480 حتی در زیر نور مستقیم خورشید در فضای باز به وضوح قابل مشاهده است. رابط کاربری لمسی بصری با عملکرد جایگزین تک دکمه.

کاهش نویز دیجیتال BNR: فناوری داخلی کاهش نویز پس زمینه با حالت سکوت. هنگامی که اپراتور دسته را نگه می دارد، میزبان بلافاصله سکوت را فعال می کند تا از آسیب ناشی از نویز در حین استفاده طولانی مدت جلوگیری کند.

4 حالت فیلتر: تمام گذر (100-1600 هرتز)، پایین گذر (100-300 هرتز)، بالا گذر (160-1600 هرتز) و باند گذر (200-600 هرتز). برای وضوح بهینه سیگنال، با شرایط مختلف خاک - از آسفالت سخت تا ماسه نرم - سازگار می شود.

پروب ضد آب IP65: سنسور ایزولاسیون فیزیکی چند لایه با درجه IP65. در کانال های مرطوب، شرایط بارانی و محیط های ساختمانی پر گرد و غبار به طور قابل اعتماد کار می کند.

نمایش انحراف مسیر: راهنمایی بلادرنگ چپ/راست مسیر روی صفحه نمایش. این دستگاه نشان می دهد که آیا پروب در سمت چپ یا راست مسیر کابل قرار دارد و به اپراتورها کمک می کند تا به سرعت مسیر پیاده روی خود را اصلاح کنند.

تقویت کننده سیگنال 500,000 برابر: بهره خروجی 16 سطحی (0-112 دسی بل) به طور موثر سیگنال های تخلیه صوتی و مغناطیسی ضعیف را از عیوب دفن شده عمیق یا با امپدانس بالا دریافت می کند.

عمر باتری بیش از 8 ساعت: تغذیه شده توسط 4 باتری لیتیومی با ظرفیت بالا 18650 با شارژر سریع اختصاصی. عملیات تمام روز در فضای باز با یک بار شارژ.

کیت کامل میدانی: شامل میزبان موقعیت یاب، پروب با میله اتصال و پایه سه پایه، کابل سیگنال 7 هسته ای، هدست مانیتورینگ حذف نویز، شارژر سریع، آچار چند منظوره و کیف حمل ضد ضربه قابل حمل.

مشخصات فنی

موقعیت یاب صوتی-مغناطیسی
دقت موقعیت یابی	<0.1 متر (همگام سازی صوتی-مغناطیسی)
دقت شناسایی مسیر	<0.5 متر
نمایشگر	صفحه نمایش لمسی خازنی 5 اینچی، 854×480 پیکسل، روشنایی 800 نیت
عملیات	صفحه نمایش لمسی + کنترل تک دکمه
حالت های فیلتر	تمام گذر: 100-1600 هرتز؛ پایین گذر: 100-300 هرتز؛ بالا گذر: 160-1600 هرتز؛ باند گذر: 200-600 هرتز
بهره کانال	8 سطح قابل تنظیم (صوتی + مغناطیسی مستقل)
بهره خروجی	16 سطح (0-112 دسی بل)
امپدانس خروجی	350 اهم
تقویت کننده سیگنال	تا 500,000 برابر
کاهش نویز	کاهش نویز دیجیتال BNR + حالت سکوت
رتبه بندی پروب	ضد آب IP65، ایزولاسیون فیزیکی چند لایه
منبع تغذیه	4 باتری لیتیومی استاندارد 18650؛ بیش از 8 ساعت کار مداوم
دمای عملیاتی	-25 درجه سانتیگراد تا +65 درجه سانتیگراد؛ رطوبت نسبی کمتر یا مساوی 90%
انطباق	DL/T 849.2-2019؛ GB/T 18268.1؛ CE؛ ISO

اصل کار

XHDD503C از روش همگام سازی صوتی-مغناطیسی استفاده می کند - یک پیشرفت قابل توجه نسبت به موقعیت یابی صرفاً صوتی سنتی. هنگامی که یک ژنراتور پالس ولتاژ بالا در نقطه عیب تخلیه می شود، دو سیگنال به طور همزمان تولید می شوند: یک سیگنال صوتی (صدای "پاپ" که از طریق خاک منتشر می شود) و یک سیگنال الکترومغناطیسی (که تقریباً بلافاصله از طریق کابل منتشر می شود). پروب دستگاه هر دو سیگنال را به صورت بلادرنگ دریافت می کند. از آنجایی که انتشار الکترومغناطیسی بسیار سریعتر از صدا است، شکاف زمانی بین دو سیگنال مستقیماً با فاصله از عیب مرتبط است. با نظارت مداوم بر این اختلاف زمانی و حرکت دادن پروب به جایی که حداقل می شود، اپراتور محل دقیق عیب را مشخص می کند.

روش های سنتی کاملاً به گوش اپراتور برای تشخیص صدای تخلیه کوتاه از نویز محیطی متکی هستند - مهارتی که به سال ها تجربه نیاز دارد. XHDD503C با ارائه نمایش شکل موج بصری، خواندن اختلاف زمانی و راهنمایی انحراف مسیر، این وابستگی را از بین می برد و موقعیت یابی عیب را حتی برای اپراتورهای با تجربه میدانی محدود قابل اعتماد می کند.

کاربردها

شرکت های خدمات برق	موقعیت یابی عیوب در کابل های توزیع و انتقال برق MV/HV زیرزمینی
نگهداری شبکه مخابراتی	مکان یابی عیوب در کابل های مسی اصلی و حلقه محلی؛ تشخیص کابل های کواکسیال فرکانس بالا
روشنایی خیابان های شهری	مکان یابی عیوب در کابل های روشنایی خیابان و سیگنال ترافیک دفن شده
کارخانجات صنعتی	تشخیص عیوب کابل زیرزمینی در داخل کارخانه برای تأسیسات تولید و فرآوری
سیستم های راه آهن و مترو	موقعیت یابی عیوب کابل سیگنال و برق در امتداد مسیرهای ریلی

لوازم جانبی شامل

میزبان موقعیت یاب عیب کابل XHDD503C

پروب با میله اتصال و پایه سه پایه

کابل سیگنال 7 هسته ای

هدست مانیتورینگ حذف نویز

شارژر سریع (AC 220V)

آچار چند منظوره

کیف حمل ضد ضربه قابل حمل

خدمات پس از فروش و گارانتی

12 ماه گارانتی رایگان برای مشکلات کیفیت محصول از تاریخ خرید. نگهداری و پشتیبانی فنی مادام العمر. دارای گواهینامه CE و ISO. برای مشاوره فنی یا الزامات پیکربندی سفارشی با ما تماس بگیرید.

برای دریافت قیمت یا مشاوره فنی در مورد موقعیت یاب عیب کابل XHDD503C امروز با ما تماس بگیرید.
