موقع خطأ كابل TDR 60 كم مع نبضة جهد منخفض واختبار وميض الجهد العالي | XHGG501B

Name: موقع خطأ كابل TDR 60 كم مع نبضة جهد منخفض واختبار وميض الجهد العالي | XHGG501B
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: xhgg501b
Price: 1,550.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	Xi'an ، Shaanxi ، چین
نام تجاری:	XZH
گواهی:	CE, ISO
شماره مدل:	xhgg501b

اطلاعات دقیق

محل منبع:

Xi'an ، Shaanxi ، چین

نام تجاری:

XZH

گواهی:

CE, ISO

شماره مدل:

xhgg501b

کنترل نمایشگر:

LCD صنعتی 5.7 اینچی

باتری:

24V/7Ah DC، ~ 6 ساعت کارکرد

فاصله تست:

≤30 کیلومتر

دقت اندازه گیری:

خطای اندازه گیری درشت: ± 10 متر (مقدار مطلق) یا 1٪ (مقدار نسبی)

فرکانس نمونه برداری:

100MHz، حداقل وضوح 0.5m (100m/us)

حالت نمونه برداری:

نمونه برداری مداوم خودکار، هیچ شکل موج تخلیه را از دست ندهید

پالس ولتاژ پایین:

عرض: 0.1uS و دامنه: 100Vpp

روش تست:

پالس ولتاژ پایین، روش فلاش اوور (تک شات ARC)

فرکانس نمونه برداری:

100 مگاهرتز، حداقل وضوح 0.5 متر

دامنه پالس ولتاژ پایین:

100Vpp

عرض پالس:

0.1uS / 2uS

حداقل وضوح:

0.5 متر (100 متر / ما)

نمایش:

LCD صنعتی 5.7 اینچی

دقت اندازه گیری:

درشت: ± 10 متر یا 1٪؛ نقطه دقیق: ± 0.2 متر

روشهای تست:

LV Pulse، HV Flashover

حالت نمونه برداری:

پیوسته خودکار

فاصله تست:

≤60 کیلومتر

ضربه ولتاژ بالا:

0 تا 35 کیلو ولت

جریان اتصال کوتاه:

0 ~ 200 میلی آمپر

توان خروجی:

مسیر 100 وات، ایمپالس 0 تا 400 وات

عمق تشخیص:

2-5 متر

ناحیه کور را تست کنید:

≤35 متر

محدوده محدوده:

32 کیلومتر

خطای اندازه گیری:

≤±(0.5%×L+1m)

رابط ارتباطی:

RS232

منبع تغذیه:

AC110V~240V، 50Hz/60Hz

دمای کاری:

-20 ~ 65+

رطوبت نسبی:

90 ٪

حجم:

358L×284W×168H میلی متر

توابع تست:

فاصله، سرعت، مقاومت

محدوده تست:

≤60 کیلومتر

پالس ولتاژ پایین:

عرض 0.1μs/2μs، دامنه 100Vpp

ولتاژ بالا ضربه ای:

0 تا 35 کیلو ولت

ارتباط:

RS232

چاپگر:

چاپگر میکرو داخلی

برجسته کردن:

High Light

برجسته کردن:

پیش یاب خطای کابل TDR 60 کیلومتر

تستر کابل پالس ولتاژ پایین

آشکارساز خطای فلاشور ولتاژ بالا

Trading Information

مقدار حداقل تعداد سفارش:

1 دور

قیمت:

قابل مذاکره

جزئیات بسته بندی:

بسته بندی چوبی

زمان تحویل:

5-8 روز کاری

شرایط پرداخت:

t/t

قابلیت ارائه:

500 واحد در ماه

توضیحات محصول

XHGG501B دستگاه تشخیص پیش بینی خرابی کابل یک ابزار تشخیص جامع مبتنی بر TDR است که برای اندازه گیری کابل های برق، کابل های هم محور با فرکانس بالا، کابل های تلفن، کابل های چراغ راه و کابل های خاک در انواع قطع و واسطه با مانع پایین، مسیر کوتاه، راه باز، نشت مانع بالا و اختلال شبکه های فلش با مقاومت بالا طراحی شده است. این دستگاه اندازه گیری فاصله خرابی، موقعیت خرابی، آزمایش سرعت انتقال، ردیابی مسیر کابل و بررسی عمیق خاک را در یک بستر یکپارچه ترکیب می کند.

XHGG501B مجهز به صفحه نمایش سیال کریستال صنعتی 5.7 اینچی و چاپگر کوچک داخلی است که بدون نیاز به کامپیوتر می تواند نمونه گیری و چاپ موج آزمایش و گزارش تجزیه و تحلیل را انجام دهد. نمونه گیری 100MHz و حداقل وضوح 0.5m پیش بینی دقیق خرابی را تضمین می کند ، در حالی که از روش های مختلف آزمایش مانند شتاب فشار پایین ، فلش شبکه با فشار بالا و همگام سازی صوت مغناطیسی پشتیبانی می کند ، باعث می شود تقریباً متناسب با همه انواع خرابی کابل در عملیات محل باشد.

ویژگی های اصلی

روش های مختلف آزمایش:低压脉冲法,高压闪网络法,声磁同步法,谷值法,峰值法和电磁感应法覆盖 کل فرآیند کار تشخیص خرابی کابل.

حداکثر محدوده تست 60 کیلومتر:قابل تشخیص خرابی در کابل برق و ارتباطات در فاصله 60 کیلومتر، با استفاده از نمونه گیری خودکار مداوم، به طور مداوم از شکل امواج تخلیه الکتریکی استفاده می شود.

نمونه 100MHz0.5م 分辨率:سرعت بالا A/D تبدیل می تواند به طور دقیق موج نقص لحظه ای را به دست آورد و به این ترتیب محاسبه فاصله دقیق را به دست آورد.

دستگاه چاپ میکروبی داخلی:به طور مستقیم از دستگاه چاپ موج تست، داده های تجزیه و تحلیل و گزارش خرابی بدون نیاز به کامپیوتر خارجی.

35kV ضربه فشار بالا پشتیبانی:می تواند با دستگاه ضربه فشار بالا استفاده شود، ارائه 0-35kV ولتاژ برق، برای ضربه زدن به اختلال مقاومت بالا. قدرت ضربه تا 400W.

低压脉冲输出:طول نبض 100Vpp، عرض نبض 0.1μs و 2μs انتخاب می شود، برای تجزیه و تحلیل TDR برای مقاومت کم و خرابی راه استفاده می شود.

SCM 操作平台:按?? عملیات، داخلی 24V / 7Ah منبع برق مستقیم، می تواند به مدت 6 ساعت عملیات مستمر را ارائه دهد.

RS232 اتصال:خروجی داده ها به کامپیوتر، برای تجزیه و تحلیل موج پیشرفته، تولید گزارش و ذخیره سازی آرشیو.

断层电阻测量:قبل از انجام حفاری، میزان شدت شکاف را از طریق تست ارزش مقاومت الکتریکی جامع مشخص می شود.

感应 نمونه:√ √ √ √ √ √ √ √ √ √

技术规格

预定位器 ((TDR + 闪网络单元)
آزمون ميدان	≤60公里
检测深度	2 ′′ 5 متر ((طريق و حالت عمق)
دقت اندازه گیری	دقت تقریبا: ±10米 (قیمت مطلق) یا 1% (قیمت نسبتا) ؛ دقت دقیق: ±0.2米
فرکانس نمونه گیری	100MHz؛最小分辨率0.5m ((100m/μs)
نمونه	نمونه گیری اتوماتیک به طور مداوم، بدون از دست دادن هر نوع امواج تخلیه شده
ضربان فشار کم	عرض:0.1μs / 2μs؛幅度:100Vpp
脉冲高压	035000伏
脉冲功率	0 ¥ 400瓦
قدرت مسیر	100瓦
短路电流	0 ≈ 200mA
展示	5.7 اينچ صفحه نمایش سيال صنعتي
باتری داخلی	24V/7Ah جریان مستقیم، می تواند به طور مداوم در حدود 6 ساعت کار کند
منبع برق	交流220V; connected electric source when also available for داخلی باتری شارژ
دستگاه چاپ	چاپگرهای کوچک داخلی، برای تولید موج و گزارش
沟通	برای اتصال به کامپیوتر استفاده می شود
方面	358 * 284 * 168 میلی متر
وزن	4.6 کیلوگرم
运行条件	温度范围:-20°C تا +65°C؛ نسبت به رطوبت ≤90%
防护等级	IP54
测试盲区	≤35 متر
遵守	CE,ISO认证

برنامه

شرکت برق	پیش بینی شده خرابی کابل های توزیع و انتقال برق زیرزمینی با فشار بالا
电信网络维护	تشخیص خرابی کابل های مرکزی هسته مس، محور محلی و کابل های هم محوری با فرکانس بالا
روشنایی خیابانی شهرداری	埋地路灯和交通信号 کابل شبکه نقص پیش تعیین
工业厂房 و معدن	厂内及跨厂区 تشخیص خرابی کابل های زیرزمینی برق
راه آهن و سیستم های زیرزمینی	راه آهن راهرو سیگنال ها و خط های الکتریکی

عمل در محل

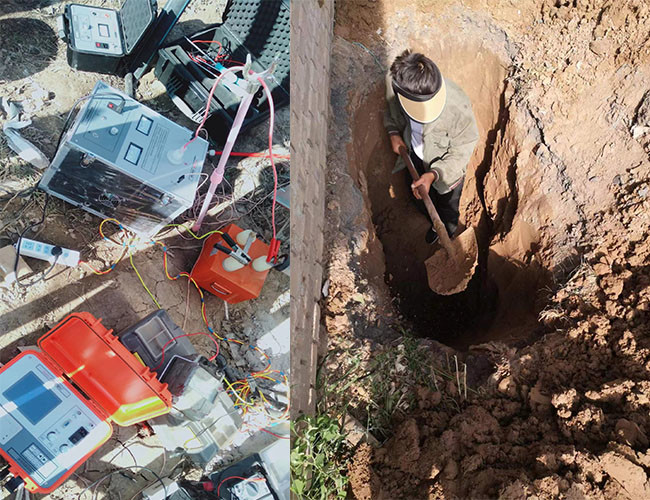

XHGG501B ç°åºçµç¼æéæµè¯

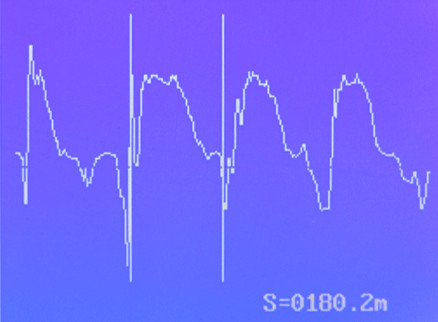

XHGG501Bæ³¢å½¢åææ¾ç¤º

XHGG501B complete field kit

立即联系我们,获取 XHGG501B 电缆故障预定位器的报价或技术咨询.
