Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHSC-60Q
Price: 12,500.00 USD
Availability: InStock

خونه > محصولات >

مکان شناس خطای کابل

جزئیات محصول:

محل منبع:	چین
نام تجاری:	XZH Test
گواهی:	CE/ISO
شماره مدل:	XHSC-60Q

اطلاعات دقیق

محل منبع:

چین

نام تجاری:

XZH Test

گواهی:

CE/ISO

شماره مدل:

XHSC-60Q

برجسته کردن:

High Light

برجسته کردن:

60kv digital burn-down bridge locator

cable fault locator with warranty

digital cable fault detector 60kv

Trading Information

مقدار حداقل تعداد سفارش:

1 دور

جزئیات بسته بندی:

جعبه چوبی

زمان تحویل:

5-8 روز کار

شرایط پرداخت:

t/t

قابلیت ارائه:

2000 واحد در سال

توضیحات محصول

XHSC-60Q

شماره مدل

XHSC-60Q

کاربرد

تستر کابل صوتی، تستر کابل کواکسیال، تستر کابل دیجیتال

توان

برق

گواهینامه

CE، ISO

سفارشی

رنگ

نارنجی

ولتاژ خروجی در حالت سوختن

0-60 کیلو ولت

ولتاژ خروجی در حالت پل

0-4 کیلو ولت

بسته حمل و نقل

جعبه چوبی با فوم داخلی

علامت تجاری

XZH TEST

مبدا

چین شیان

ظرفیت تولید

1000

توضیحات محصول

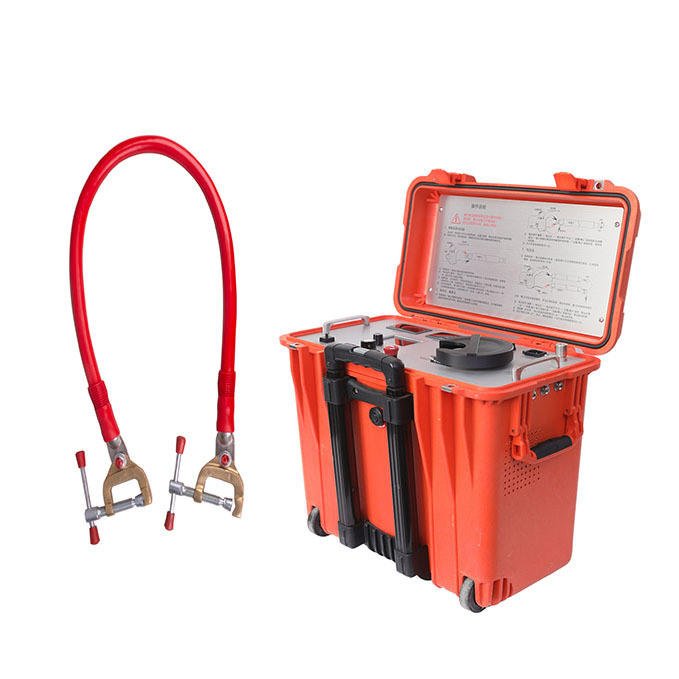

XHSC-60Q یک پل هوشمند مکان یابی عیب کابل است که قابلیت های سوختن و پل هوشمند را ادغام می کند. این دستگاه دارای ولتاژ نامی 60 کیلو ولت و جریان اتصال کوتاه 600 میلی آمپر در حالت سوختن است که امکان تبدیل سریع عیوب با مقاومت بالا به مقاومت پایین را فراهم می کند. پل هوشمند با جریان 600 میلی آمپر کار می کند و دقت مکان یابی عیب را افزایش می دهد. این دستگاه به ویژه برای مکان یابی عیوب عایقی در سیستم های کابل ولتاژ بالا، مقطع بزرگ و طولانی پیچیده، مانند آنهایی که دارای ترمینال های GIS و اتصالات متقاطع هستند، مؤثر است. این دستگاه امکان مکان یابی سریع عیب را بدون نیاز به برداشتن کلید GIS یا اتصالات متقاطع فراهم می کند.

پل هوشمند مکان یابی عیب کابل می تواند برای مکان یابی تمام عیوب عایق و غلاف کابل به جز برخی عیوب خط کوتاه استفاده شود.

ویژگی ها:

1. تجهیزات از منبع تغذیه سوئیچینگ برای تشکیل منبع جریان ثابت ولتاژ بالا، ولتاژ بالا و جریان پایدار استفاده می کنند.

2. ماژول تشخیص پل با صفحه نمایشگر LCD بزرگ در پتانسیل بالا ادغام شده است. دکمه عملیاتی روی پنل در پتانسیل زمین قرار دارد و پل از طریق میله عایق عمل می کند.

3. کابل اندازه گیری چهار هسته ای سفارشی ویژه ولتاژ بالا با شیلد، لایه شیلد بافته شده مش مسی به طور قابل اعتماد زمین شده و استفاده ایمن است. روش اندازه گیری مقاومت چهار سر از خطای مقاومت سرب جلوگیری می کند.

4. منبع جریان ثابت ولتاژ بالا و پل در یک جعبه پلاستیکی چمدانی قابل حمل ادغام شده اند. ولتاژ بالا، وزن کم، کاربری آسان.

5. روش پل در مقایسه با روش بازتاب موج، نقطه کور ندارد و به ویژه برای تعیین نقاط شکست کابل های کوتاه و نزدیک به انتها مناسب است.

6. ولتاژ بالا و جریان بالا به ویژه برای مکان یابی عیوب عایق و غلاف سیستم های کابل ولتاژ بالا پیچیده با طول زیاد و مقطع بزرگ مناسب است.

پارامترهای فنی

حالت سوختن	ولتاژ خروجی	0 تا 60 کیلو ولت قابل تنظیم پیوسته
حالت سوختن	جریان اتصال کوتاه در حالت سوختن	400 میلی آمپر
مدل پل	ولتاژ خروجی	0 تا 4 کیلو ولتقابل تنظیم پیوسته
	جریان اتصال کوتاه در پل	750 میلی آمپر
	صفحه نمایش LCD	صفحه رنگی TFT 3.5 اینچی
	دقت موقعیت یابی	±(0.2%·L+1) متر
	محدوده تست	1 تا 50000 متر
	صفحه کلید عملیاتی	عملیات تک کلید
منبع تغذیه	220 ولت AC±10%، 50 هرتز (60 هرتز)
توان	2 کیلو ولت آمپر، منبع تغذیه ژنراتور (بیشتر از 2 کیلو وات)
وزن	29 کیلوگرم
ابعاد (طول × عرض × ارتفاع)	30 سانتی متر × 46 سانتی متر × 50 سانتی متر
دمای عملیاتی	-10 درجه سانتی گراد تا +55 درجه سانتی گراد

لیست بسته بندی

شماره سریال	نام	تعداد
1	بدنه اصلی پل هوشمند مکان یابی عیب کابل	1
2	جعبه تست پل	1
3	فیوز یدکی (10 آمپر، 5×20)	5
4	بسته لوازم جانبی	1
5	لوازم جانبی کیسه لوازم جانبی
5.1	کابل تست موقعیت یابی پل	1
5.2	کابل خروجی منبع سوختن	1
5.3	اتصال کوتاه کم مقاومت موقعیت یابی پل	1
5.4	سیم کوتاه ویژه برای موقعیت یابی پل	1
5.5	سیم زمین اختصاصی	1
5.6	سیم زمین میله تخلیه	1
5.7	کابل برق	1
5.8	میله تخلیه	1
	لوازم جانبی اختیاری
	کابل اتصال کوتاه کم مقاومت 10 متری (قابل استفاده برای کابل های 110 کیلو ولت تا 220 کیلو ولت)	1
	کیت شکست کابل	1
