Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 2,500.00 USD
Availability: InStock

خونه > محصولات >

مکان شناس خطای کابل

جزئیات محصول:

محل منبع:	چین
نام تجاری:	XZH Test
گواهی:	CE/ISO
شماره مدل:	XHHD523L

اطلاعات دقیق

محل منبع:

چین

نام تجاری:

XZH Test

گواهی:

CE/ISO

شماره مدل:

XHHD523L

برجسته کردن:

High Light

برجسته کردن:

Murray Bridge cable fault locator

cable outer sheath fault detector

Xhhd523L cable fault locator

Trading Information

مقدار حداقل تعداد سفارش:

1 دور

جزئیات بسته بندی:

جعبه چوبی

زمان تحویل:

5-8 روز کار

شرایط پرداخت:

t/t

قابلیت ارائه:

2000 واحد در سال

توضیحات محصول

اطلاعات پایه.

شماره مدل.

XHHD523L

حالت تست

تست ذخیره شده

کاربرد

تستر کابل صوتی، تستر کابل کواکسیال، تستر کابل دیجیتال

منطقه تست

کابل سازی

گواهینامه

CE، ISO

سفارشی

رنگ

نارنجی

فرکانس تست

128Hz/111Hz/105Hz/94Hz(Afc)

وضوح

0.5 متر

بسته بندی حمل و نقل

جعبه چوبی پر شده با فوم در داخل

مشخصات

350mm*280mm*170mm

علامت تجاری

XZH TEST

مبدا

چین شیان

کد HS

8543201000

ظرفیت تولید

1000 قطعه در سال

توضیحات محصول

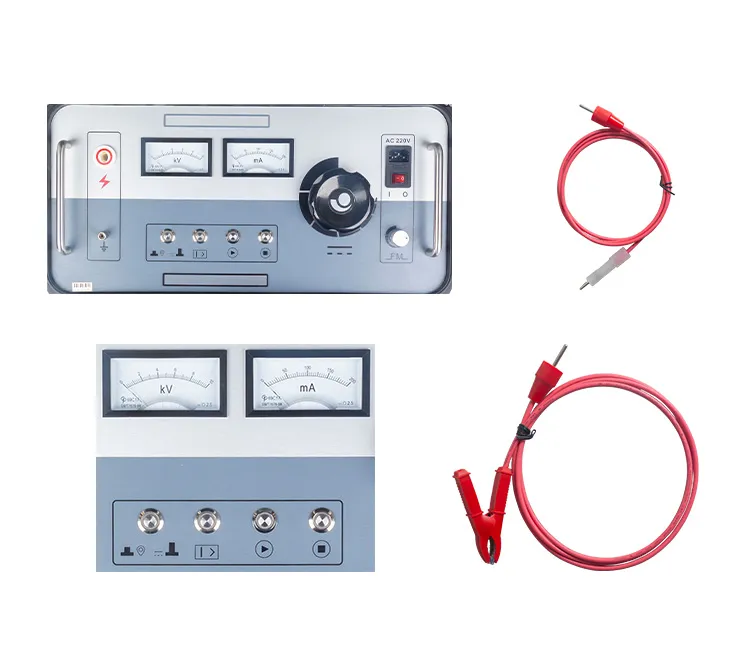

یاب عیب غلاف کابل XHHD523L

طراحی شده بر اساس اصل پل مورای. این تجهیزات دارای ویژگی های ولتاژ بالا، وزن سبک، عملکرد راحت و یاب عیب غلاف کابل ولتاژ بالا است.

* نقطه شکست با مقاومت بالا کابل پس از نصب، به ویژه نقطه شکست با امپدانس بالا خطی که اشتعال آن به مقاومت کم دشوار است، مانند شکست با امپدانس بالا خطی اتصال میانی کابل.

* نقطه شکست از نوع قوس، پس از شکست، منبع جریان ثابت می تواند قوس را حفظ کند، جریان ثابتی از پل عبور می کند و پل حساسیت کافی دارد.

* شکسته نشده است، اما نقطه نقص مقاومت کم، مانند استفاده از مگ اهم متر مقاومت کم کابل را پیدا می کند، اما ولتاژ عملیاتی نقطه نقص عایق را نمی شکند.

مرحله تست:

1. وضعیت شکست کابل را با مولتی متر، ساعت چرخشی یا سایر تجهیزات مقاوم در برابر فشار بررسی کنید و مقدار مقاومت عایق هر هسته را نسبت به زمین یا ولتاژ باقی مانده شکست ثبت کنید.

2. طول، مدل، سطح مقطع و سایر پارامترهای کابل مورد آزمایش را ثبت کنید و مسیر را در طول مسیر نصب کابل بازرسی کنید. در کابل اتصال کوتاه از راه دور و ترمینال خروجی کابل کمکی، یک نفر را در مانیتورینگ از راه دور نگه دارید تا از آسیب ولتاژ بالا جلوگیری شود.

3. سیم کشی. زمین دستگاه به طور قابل اعتماد به بدنه زمین محل موقعیت یابی متصل است.
میله های زمین به زمین دستگاه متصل می شوند. سر اندازه گیری (گیره سیاه) به هسته کابل معیوب و
انتهای اندازه گیری (گیره قرمز) به هسته کابل کمکی متصل می شود.

4. صفر پل (دکمه ولتاژ بالا صفر نیست). برق را روشن کنید و دکمه صفر را بچرخانید تا گالوانومتر صفر شود.

5. منبع تغذیه به AC220V متصل است.

6. فشار را افزایش دهید. کلید برق را روشن کنید و چراغ نشانگر برق روشن می شود. هنگامی که دکمه ولتاژ بالا در خلاف جهت عقربه های ساعت چرخانده می شود، موقعیت صفر فعال می شود.

7. دکمه ولتاژ بالا را در جهت عقربه های ساعت بچرخانید و به ولت متر و آمپرمتر نگاه کنید تا زمانی که آمپرمتر از 5 میلی آمپر بیشتر شود. اگر جریان پایدار نباشد، ممکن است ولتاژ برای مدتی افزایش یابد تا قوس پایدار یا ناحیه رسانا تشکیل شود و جریان را در طول تست تثبیت کند.

8، تنظیم تعادل. دکمه زوم را در جهت عقربه های ساعت بچرخانید تا حساسیت را مرحله به مرحله افزایش دهید تا
گالوانومتر به طور قابل توجهی منحرف شود اما از حد تجاوز نکند. صفحه شماره گیری را بچرخانید تا گالوانومتر صفر شود. (اگر اشاره گر به سمت چپ است، در جهت عقربه های ساعت بچرخانید، اشاره گر به سمت راست است و در خلاف جهت عقربه های ساعت). در این زمان خواندن P1 صفحه سنج را یادداشت کنید.

9، افت ولتاژ، تخلیه. موقعیت تعویض گیره را اندازه گیری کنید و مراحل (4) تا (10) را تکرار کنید تا
یک خواندن دیگر P2 به دست آورید، که باید P1+P2=1000 باشد.

10. محاسبه. محل نقطه خطا X=2×L ×P1‰ بیشتر به
"2" در فرمول توجه کنید. کابل کمکی تعداد کابل های درگیر در محاسبه را دو برابر می کند.
