مقدمه

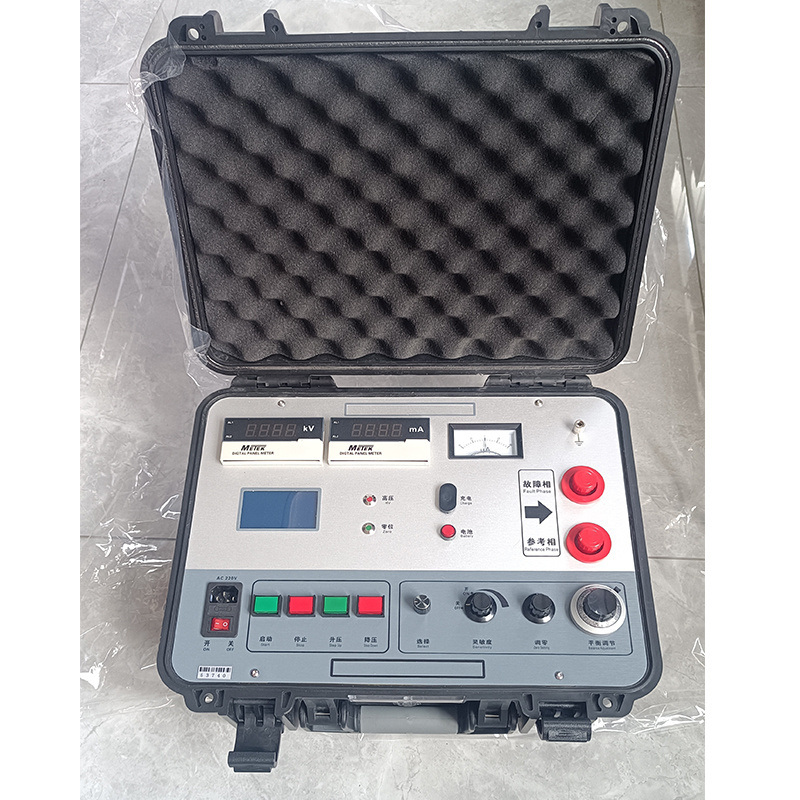

تستر عیب غلاف بیرونی کابل XHHG521A بر اساس اصل پل مورای طراحی شده است و می تواند برای تعیین نقاط شکست انواع سیم ها و کابل ها و نقاط معیوب که شکستگی ندارند اما مقاومت عایقی پایینی دارند استفاده شود.

برای ایجاد یک منبع جریان ثابت ولتاژ بالا، تجهیزات از یک تنظیم کننده ولتاژ الکتریکی و یک ترانسفورماتور نوع R استفاده می کنند. عملکرد دکمه ای امکان افزایش یا کاهش ولتاژ را فراهم می کند. این دستگاه با ولتاژ بدون بار 7500 ولت و جریان اتصال کوتاه 100 میلی آمپر، از یک تقویت کننده و گالوانومتر با حساسیت بالا برای نشان دادن تعادل استفاده می کند. این دستگاه یک پل متعادل را همراه با یک پتانسیومتر متناسب تشکیل می دهد و کل سیستم در پتانسیل بالا قرار می گیرد. یک کابل لاستیکی دو هسته ای ولتاژ بالا که به طور خاص طراحی شده است به عنوان کابل اندازه گیری استفاده می شود. با استفاده از روش اندازه گیری مقاومت چهار ترمینالی، خطاهای ناشی از مقاومت سیم اجتناب می شود. کل پنل در پتانسیل پایین قرار دارد. عملکرد تک لمسی به کاربران اجازه می دهد تا طول کابل را وارد کرده و فاصله عیب را به طور خودکار محاسبه کنند. منبع ولتاژ بالا و پل در یک جعبه محافظ قابل حمل قرار دارند. در نتیجه، دستگاه دارای ولتاژ بالا، سبک، کاربری آسان و ایمن است.

پل های ولتاژ بالا به ویژه برای موارد زیر مناسب هستند:
1. نقطه شکست با مقاومت بالا کابل پس از نصب، به ویژه نقطه شکست با مقاومت بالای خطی که سوزاندن آن به مقاومت پایین دشوار است، مانند شکست با مقاومت بالای خطی در اتصالات میانی کابل.
2. نقطه شکست از نوع فلش‌اور. پس از شکست، منبع جریان ثابت می تواند قوس را حفظ کند، جریان پایدار از پل عبور می کند و پل حساسیت کافی دارد.
3. عیوب که هنوز شکسته نشده اند اما مقاومت پایینی دارند، مانند عیوب عایقی که با مگوهومتر پیدا می شوند و مقاومت کابل پایینی دارند اما تحت ولتاژ عملیاتی نمی شکنند.
