مقدمه

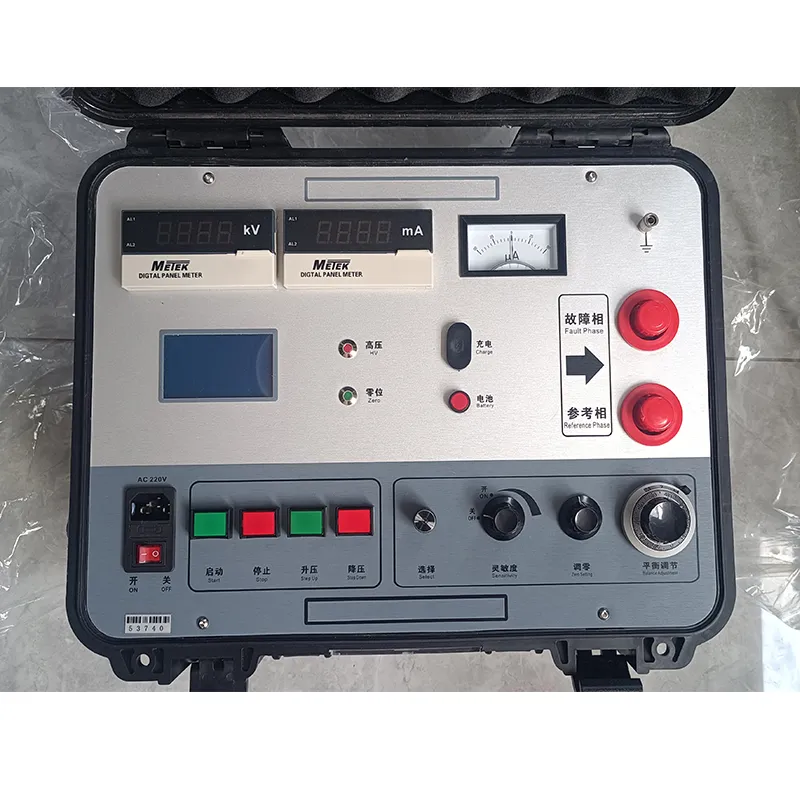

تستر عیب غلاف بیرونی کابل XHHG521A بر اساس اصل پل مورای طراحی شده است و می تواند برای تعیین محل نقاط شکست انواع سیم ها و کابل ها و نقاط نقص که شکستگی ندارند اما مقاومت عایقی پایینی دارند استفاده شود.

این تجهیز از یک تنظیم کننده ولتاژ الکتریکی و یک ترانسفورماتور نوع R برای تشکیل یک منبع جریان ثابت ولتاژ بالا استفاده می کند و عملکرد دکمه می تواند ولتاژ را افزایش یا کاهش دهد. ولتاژ بدون بار 7500 ولت، جریان اتصال کوتاه 100 میلی آمپر است و از یک تقویت کننده و گالوانومتر با حساسیت بالا برای نشان دادن تعادل استفاده می شود. این یک پل متعادل با یک پتانسیومتر نسبت تشکیل می دهد و کل آن در پتانسیل بالا قرار دارد. کابل اندازه گیری یک کابل لاستیکی ولتاژ بالا دو هسته ای است که به طور خاص طراحی شده است. روش اندازه گیری مقاومت چهار ترمینالی برای جلوگیری از خطا ناشی از مقاومت سرب استفاده می شود. کل پنل در پتانسیل پایین قرار دارد. عملکرد تک لمسی، طول کابل را وارد کنید و فاصله خطا را به طور خودکار محاسبه کنید. منبع ولتاژ بالا و پل در یک جعبه محافظ قابل حمل ادغام شده اند. بنابراین، دستگاه دارای ولتاژ بالا، وزن کم، عملکرد آسان و استفاده ایمن است.

پل های ولتاژ بالا به ویژه برای موارد زیر مناسب هستند:
1. نقطه شکست با مقاومت بالا کابل پس از نصب، به خصوص نقطه شکست با مقاومت بالا خطی که سوزاندن آن به مقاومت کم دشوار است، مانند شکست با مقاومت بالا خطی اتصال میانی کابل.
2. نقطه شکست از نوع فلش‌اور. پس از شکست، منبع جریان ثابت می تواند قوس را حفظ کند، جریان پایدار از پل عبور می کند و پل حساسیت کافی دارد.
3. نقص هایی که هنوز شکسته نشده اند اما مقاومت پایینی دارند، مانند نقص های عایقی که با مگوهومتر پیدا می شوند و مقاومت کابل پایینی دارند اما تحت ولتاژ عملیاتی نمی شکنند.
