Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521C
Price: 2,500.00 USD
Availability: InStock

خونه > محصولات >

مکان شناس خطای کابل

جزئیات محصول:

محل منبع:	چین
نام تجاری:	XZH Test
گواهی:	CE/ISO
شماره مدل:	XHHG521C

اطلاعات دقیق

محل منبع:

چین

نام تجاری:

XZH Test

گواهی:

CE/ISO

شماره مدل:

XHHG521C

برجسته کردن:

High Light

برجسته کردن:

0-10kv underground cable fault locator

factory price cable fault prelocator

outer sheath cable fault detector

Trading Information

مقدار حداقل تعداد سفارش:

1 دور

جزئیات بسته بندی:

جعبه چوبی

زمان تحویل:

5-8 روز کار

شرایط پرداخت:

t/t

قابلیت ارائه:

2000 واحد در سال

توضیحات محصول

یابنده عیب کابل پل ولتاژ بالا

شماره مدل

XHHG521C

کاربرد

تستر کابل شبکه، تستر کابل HDMI، تستر کابل صدا، تستر کابل کواکسیال

توان

برق

گواهینامه

سفارشی

رنگ

مشکی

بسته بندی حمل و نقل

جعبه چوبی صادراتی

علامت تجاری

XZH TEST

مبدا

چین

کد HS

9031809090

ظرفیت تولید

2000 عدد در سال

توضیحات محصول

یابنده عیب کابل پل ولتاژ بالا، بر اساس اصل پل مورای، به طور خاص برای شناسایی نقاط شکست در سیم ها و کابل های مختلف نصب شده و همچنین نقاط نقص با مقاومت عایقی پایین، حتی آنهایی که شکسته نشده اند، طراحی شده است. همچنین در کارخانه های کابل برای یافتن عیوب کابل قابل استفاده است. این دستگاه از یک منبع تغذیه سوئیچینگ برای ایجاد یک منبع جریان ثابت ولتاژ بالا استفاده می کند، با ولتاژ بدون بار 15 کیلو ولت و جریان اتصال کوتاه 50 میلی آمپر. یک تقویت کننده با حساسیت بالا و گالوانومتر برای نشانگر تعادل استفاده می شود، در حالی که یک پتانسیومتر متناسب پل تعادل را تشکیل می دهد. کل مجموعه در پتانسیل بالا کار می کند و کابل اندازه گیری یک کابل لاستیکی ولتاژ بالا دو هسته ای مخصوص طراحی شده است که از روش اندازه گیری مقاومت چهار ترمینالی برای حذف خطا ناشی از مقاومت سیم استفاده می کند. کابل از طریق لایه محافظ بافته شده خود به طور قابل اعتماد زمین می شود. برای ایمنی، دکمه عملیات روی پنل در پتانسیل پایین قرار دارد و پل با استفاده از یک میله عایق عمل می کند. منبع جریان ثابت ولتاژ بالا و پل در یک جعبه قابل حمل آلیاژ آلومینیوم ادغام شده اند و دستگاه را سبک، با کاربری آسان و ایمن می کنند. در مقایسه با روش بازتاب موج، روش تعادل پل هیچ ناحیه کوری ندارد و به ویژه برای تشخیص نقاط شکست در کابل های کوتاه و نزدیک به انتهای کابل، با کاربری آسان مناسب است.

ولتاژ خروجی قابل تنظیم است.
فرکانس شوک قابل تنظیم است.
با حفاظت در برابر جریان بیش از حد.
هیچ نقطه کوری در محدوده تست وجود ندارد.
تنظیم فرکانس سیگنال.
حفاظت صفر.
پل های ولتاژ بالا به ویژه برای موارد زیر مناسب هستند:
1. نقطه شکست با مقاومت بالا کابل پس از نصب، به ویژه نقطه شکست با مقاومت بالا خطی که سوزاندن آن به مقاومت پایین دشوار است، مانند شکست با مقاومت بالا خطی اتصالات میانی کابل.
2. نقطه شکست از نوع قوس الکتریکی. پس از شکست، منبع جریان ثابت می تواند قوس را حفظ کند، جریان پایدار از پل عبور می کند و پل حساسیت کافی دارد.
3. نقاط نقص که هنوز شکسته نشده اند اما مقاومت پایینی دارند، مانند نقاط نقص عایق که مقدار مقاومت پایینی از کابل دارند اما تحت ولتاژ عملیاتی نمی شکنند، با استفاده از مگومتر یافت می شوند.

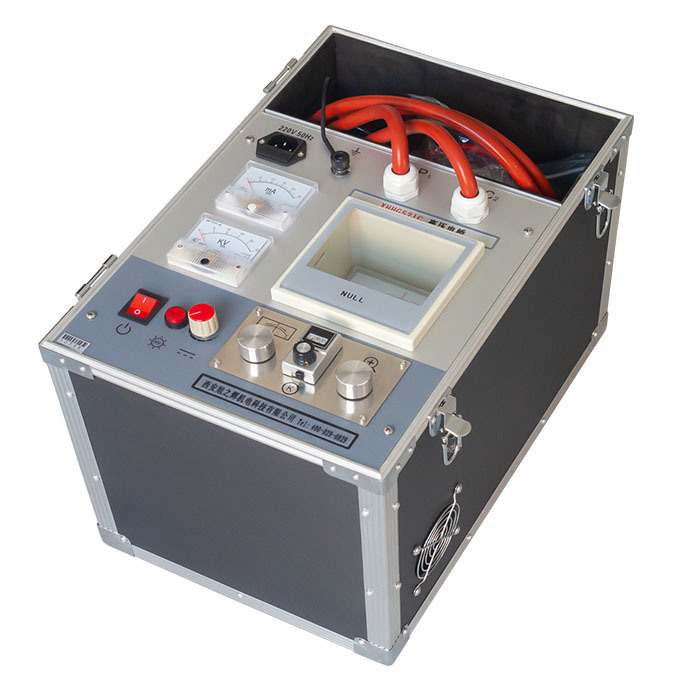

Xhhg521c China Factory Cable Outer Sheath Fault Tester Cable Sheathfault Distance Locator Pinpointing Testing Equipment

به دلیل ویژگی های فوق، پل های ولتاژ بالا به ویژه برای کاربران زیر مناسب هستند:
تیم های درگیر در موقعیت یابی حرفه ای: مانند کلاس های تعمیر و آزمایش کابل برای ادارات برق بزرگ و متوسط و شرکت های بزرگ برق. بیشتر نقاط شکست کابل را می توان به سرعت با یک پل ولتاژ بالا برای یافتن محل تقریبی شکست پیدا کرد. می توان آن را همراه با روش بازتاب موج و متر نقطه ثابت برای یادگیری از نقاط قوت یکدیگر و سریعتر و قابل اطمینان تر کردن موقعیت یابی استفاده کرد.
1. کاربران کوچک: مانند ادارات برق کوچک و شرکت های برق متوسط. کابل های زیادی وجود ندارد، جهت کلی مشخص است، دستگاه موقعیت یابی نمی کند، قیمت بالا است و کیفیت و تجربه کاربر مورد نیاز است، بنابراین بهترین انتخاب نیست. انتخاب این دستگاه که کاربری آسانی دارد و می تواند نیازهای روزانه را برآورده کند، راه بهتری است.
2. کارخانه تولید کابل: در کارخانه می توان از آن برای یافتن نقطه شکست انواع کابل ها استفاده کرد و می توان یک متر خازن دیجیتال را برای یافتن نقطه قطع انتخاب کرد. این دستگاه سبک وزن است و حمل آن برای خدمات موقعیت یابی برای کاربران کابل در میدان آسان است.

ولتاژ بدون بار	≤15 کیلو ولت
جریان اتصال کوتاه	≤100 میلی آمپر
دقت موقعیت یابی	±(0.1%·L±1)M
وزن	16 کیلوگرم
منبع تغذیه	باتری AC 220 و 9 ولت
