س: یابنده عیب کابل پل ولتاژ بالا از چه اصلی استفاده می کند؟

پاسخ: یابنده عیب کابل پل ولتاژ بالا از اصل پل مورای برای مکان یابی دقیق نقاط شکست و نقاط نقص با مقاومت عایقی پایین در سیم ها و کابل ها پس از نصب استفاده می کند و همچنین برای شناسایی نقاط نقص در تاسیسات تولید کابل موثر است.

س: در چه کاربردهایی به طور خاص موثر است؟

پاسخ: این دستگاه به طور خاص برای شناسایی نقاط شکست در انواع سیم ها و کابل های نصب شده و همچنین نقاط نقص با مقاومت عایقی پایین، حتی آنهایی که شکسته نشده اند، طراحی شده است. همچنین در کارخانه های کابل برای مکان یابی عیوب کابل قابل استفاده است.

س: می توانید اجزای تجهیزات را توضیح دهید؟

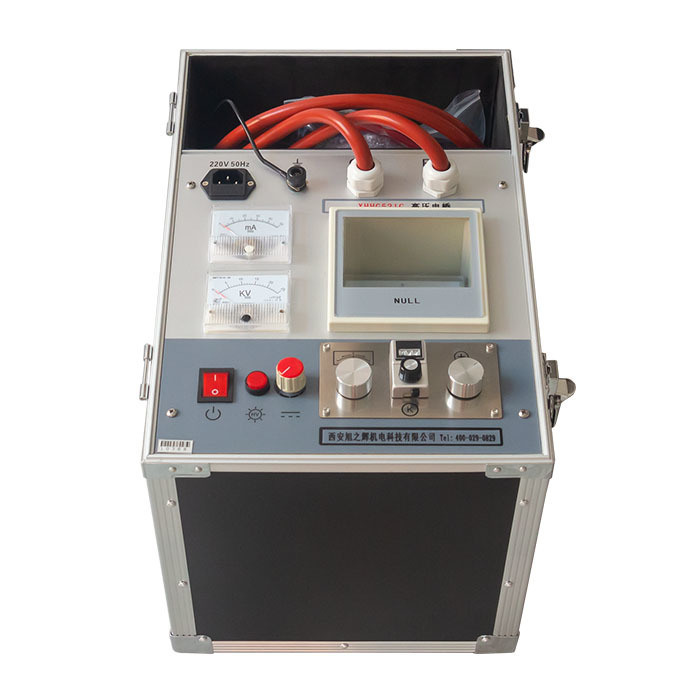

پاسخ: این تجهیزات از یک منبع تغذیه سوئیچینگ برای تولید یک منبع جریان ثابت ولتاژ بالا استفاده می کند که با ولتاژ بدون بار 15 کیلو ولت و جریان اتصال کوتاه 50 میلی آمپر مشخص می شود. یک تقویت کننده و گالوانومتر با حساسیت بالا، نشانگر تعادل دقیقی را ارائه می دهد، در حالی که یک پتانسیومتر تناسبی پل تعادل را تشکیل می دهد. کل سیستم در پتانسیل بالا قرار دارد، با یک کابل اندازه گیری لاستیکی ولتاژ بالا دو هسته ای که به طور خاص طراحی شده است و از روش اندازه گیری مقاومت چهار ترمینالی برای کاهش خطا ناشی از مقاومت سیم استفاده می کند. لایه محافظ بافته شده کابل، اتصال زمین قابل اعتماد را تضمین می کند. برای ایمنی عملیاتی، دکمه عملیاتی پنل کنترل در پتانسیل پایین قرار دارد و پل با استفاده از یک میله عایق دستکاری می شود. منبع جریان ثابت ولتاژ بالا و پل در یک جعبه قابل حمل از آلیاژ آلومینیوم قرار دارند.

س: مزایای کلیدی روش تعادل پل نسبت به سایر روش ها چیست؟

پاسخ: در مقایسه با روش بازتاب موج، روش تعادل پل فاقد نواحی کور است و به ویژه برای تعیین محل نقاط شکست در کابل های کوتاه و نزدیک به اتصالات کابل مزیت دارد و همچنین کاربری آسانی دارد.

ویژگی ها



ولتاژ خروجی قابل تنظیم است؛
فرکانس شوک قابل تنظیم است؛
با حفاظت در برابر جریان بیش از حد؛
هیچ نقطه کوری در محدوده تست وجود ندارد؛
تنظیم فرکانس سیگنال؛
حفاظت صفر.
پل های ولتاژ بالا به ویژه برای موارد زیر مناسب هستند:
1. نقطه شکست با مقاومت بالا کابل پس از نصب، به ویژه نقطه شکست با مقاومت بالا خطی که سوزاندن آن به مقاومت پایین دشوار است، مانند نقطه شکست با مقاومت بالا خطی اتصال میانی کابل.
2. نقطه شکست از نوع قوس. پس از شکست، منبع جریان ثابت می تواند قوس را حفظ کند، جریان پایدار از پل عبور می کند و پل حساسیت کافی دارد.
3. نقاط نقص که هنوز شکسته نشده اند اما مقاومت پایینی دارند، مانند نقاط نقص عایق که مقدار مقاومت پایینی از کابل دارند اما تحت ولتاژ عملیاتی نمی شکنند، با استفاده از مگومتر یافت می شوند.
به دلیل ویژگی های فوق، پل های ولتاژ بالا به ویژه برای کاربران زیر مناسب هستند:
تیم های درگیر در مکان یابی حرفه ای: مانند کلاس های تعمیر و آزمایش کابل برای ادارات برق بزرگ و متوسط و شرکت های بزرگ برق. بیشتر نقاط شکست کابل را می توان به سرعت با یک پل ولتاژ بالا برای یافتن محل تقریبی شکست پیدا کرد. می توان از آن در ترکیب با روش بازتاب موج و متر نقطه ثابت برای یادگیری از نقاط قوت یکدیگر و سریعتر و قابل اطمینان تر کردن مکان یابی استفاده کرد.
1. کاربران کوچک: مانند ادارات برق کوچک و شرکت های برق متوسط. تعداد کابل ها زیاد نیست، جهت کلی مشخص است، دستگاه مکان یابی نمی کند، قیمت بالا است و کیفیت و تجربه کاربر مورد نیاز بالا است، بنابراین بهترین گزینه نیست. انتخاب این دستگاه که کاربری آسانی دارد و می تواند نیازهای روزانه را برآورده کند، راه بهتری است.
2. کارخانه تولید کابل: در کارخانه می توان از آن برای مکان یابی نقطه شکست انواع کابل ها استفاده کرد و می توان یک متر خازن دیجیتال را برای یافتن نقطه قطع انتخاب کرد. وزن دستگاه سبک است و حمل آن برای خدمات مکان یابی برای کاربران کابل در میدان آسان است.







پارامترهای محصول

ولتاژ بدون بار	کمتر یا مساوی 15 کیلو ولت
جریان اتصال کوتاه	کمتر یا مساوی100 میلی آمپر
دقت مکان یابی	±(0.1%·L±1)M
وزن	16 کیلوگرم
منبع تغذیه	باتری AC 220 و 9 ولت
