Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD530M
Price: 2,500.00 USD
Availability: InStock

خونه > محصولات >

مکان شناس خطای کابل

جزئیات محصول:

محل منبع:	چین
نام تجاری:	XZH Test
گواهی:	CE/ISO
شماره مدل:	XHHD530M

اطلاعات دقیق

محل منبع:

چین

نام تجاری:

XZH Test

گواهی:

CE/ISO

شماره مدل:

XHHD530M

برجسته کردن:

High Light

برجسته کردن:

low voltage cable tester

cable fault locator tool

factory cable tester with warranty

Trading Information

مقدار حداقل تعداد سفارش:

1 دور

جزئیات بسته بندی:

جعبه چوبی

زمان تحویل:

5-8 روز کار

شرایط پرداخت:

t/t

قابلیت ارائه:

2000 واحد در سال

توضیحات محصول

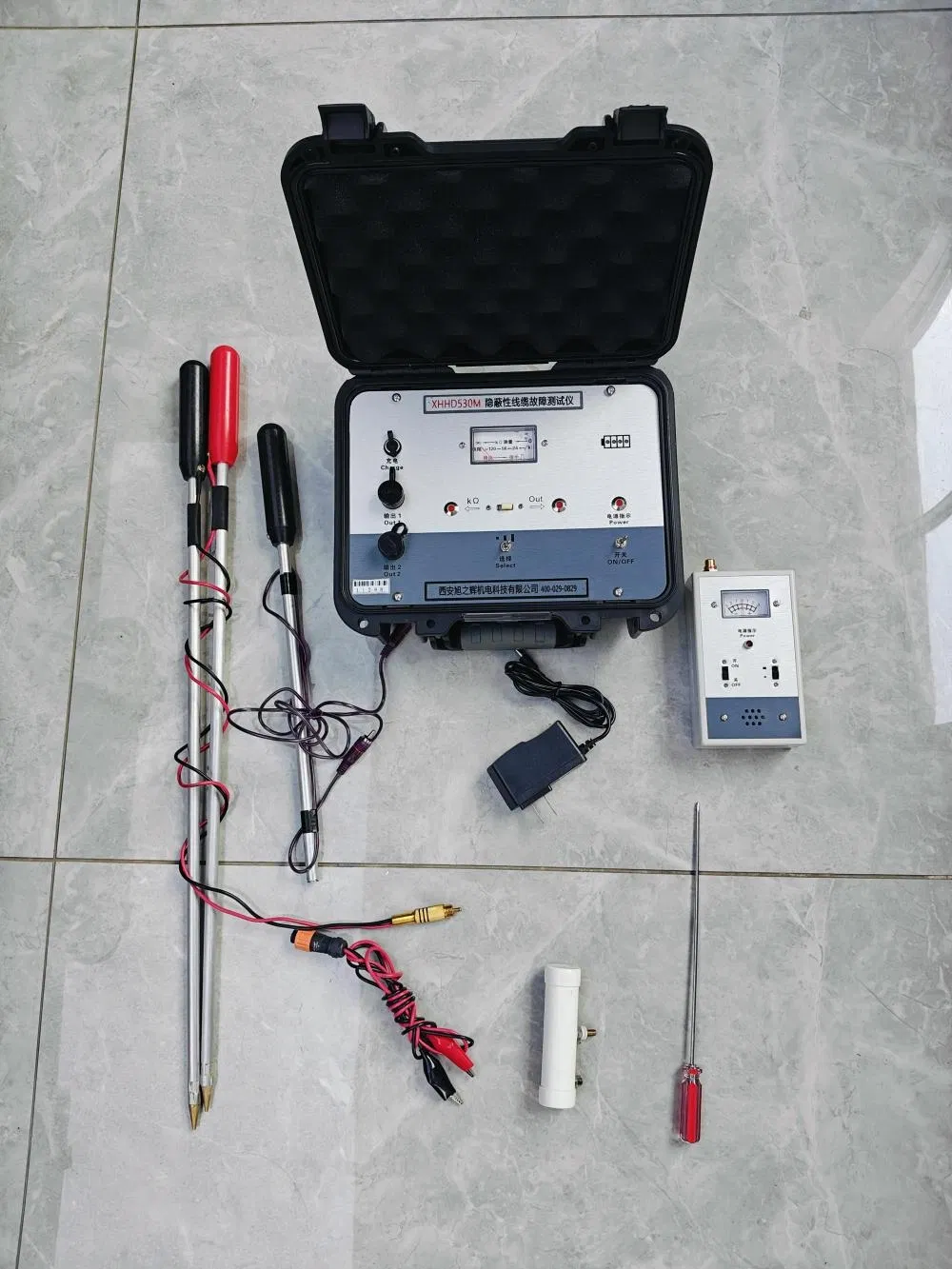

XHHD530M

توضیحات

دستگاه تشخیص خط پنهان خط دفن شده یک ابزار ویژه برای بخش های برق، پخش، پست و مخابرات، و همچنین صنعت و معدن است.مناطق روستایی برای پیدا کردن کابل های زیرزمینی، از جمله خطوط مستقیم کابلی زرهی دفن شده و خطوط خط دفن شده می تواند جهت خط دفن شده را تشخیص دهد، موقعیت دقیق تر زیرزمینی، عمق دفن اولیه،و نقص های مختلف خروجی زمین، شکستگی های هسته ای، از جمله خطوط زیر میدان های برنج، جاده های سیمان، آجر و سنگ، جاده های آسفالت و خطوط در دیوارهای ساختمان ها.سیم های ضد آب و کابل های مورد استفاده در زمین می تواند با استفاده از این ابزار با استفاده از روش های مناسب تشخیص داده شود.0

فرستنده

پانل فرستنده مجهز به سوئیچ های "موبایل قدرت"، "نمایش قدرت"، "انتخاب خروجی"، "بالا، متوسط، پایین"، "نمایش خروجی" و "مقادیر K" است.و چراغ نشان دهنده موقعیت سوئیچ را نشان می دهد; " output·KΩ measurement" یک ترمینال خروجی را به اشتراک می گذارد که توسط سوئیچ های "output·indication" و "KΩ measurement" سوئیچ می شود؛ ترمینال خروجی "output 2" را تنظیم کنید.سر متر مربع نشان دهنده خروجی و مقاومت KΩ است. می تواند خط را روشن، خاموش، مخلوط و اندازه گیری مقاومت نشت زمین را بررسی کند.
فرم سیگنال خروجی	دوره نبض 1.34±0.15mS عرض 0.2 ±0.1mS دوره متناوب 1.8±1S
ولتاژ خروجی	دوره نبض Up محدوده بالا بیشتر از 1000V، محدوده متوسط بیشتر از 60V، محدوده پایین بیشتر از 30V.
اندازه گیری KΩ	این می تواند خط جانبی را در، خاموش، مخلوط و اندازه گروه نشت را بررسی کند و ماهیت نقص را تعیین کند.
ترمینال خروجی "output 2"	مي تونه فشار اوجِ الکترومغناطيسي 1-5A رو صادر کنه.
قدرت خروجی	قدرت پالس بیشتر از 2.5W (هنگامی که مقاومت بار بالا 80KΩ باشد).
منبع برق	8.4 ولت

گیرنده

سوئیچ قدرت تنظیم کنید، شاخص قدرت، سرعت بالا، سرعت پایین سوئیچ؛ وقتی که یک سیگنال روی شمارنده وجود دارد، جهت مثبت یا جهت منفی را نشان می دهد؛ یک ترمینال ورودی در سمت بالا وجود دارد،که می تواند به ترتیب به ژون یا پلاگین پلگ در وارد شود.
فرم سیگنال دریافت شده	دوره نبض 1360.15 میلی ثانیه
فرم سیگنال دریافت شده	عرض 0.20.۱ میلی ثانیه، دوره متناوب ۱.۸۱ ثانیه
منبع برق	6 ولت (4 باتری شماره 5)
محدوده خطای تشخیص و دقت تشخیص	هنگامی که طول تشخیص 3 کیلومتر است، عمق دفن 2 متر شارژ به زمین است و مقاومت نشت نقص نشت کمتر از 500kΩ است.خطای موقعیت اندازه گیری ورودی کمتر از 0 است..2 متري
	در هنگام تشخیص یک نقص هسته شکسته با طول 1 کیلومتر و عمق دفن 2 متر و عایق بندی خوب به زمین، خطای موقعیت مکانی بازرسی کمتر از 0.4 متر است.
	طول واقعی تشخیص می تواند بیش از 1-5 کیلومتر باشد و عمق دفن 2-3 متر است.
عملکرد ضد تداخل	سیگنال دریافت شده شفاف است و می تواند نقص های سیم زیرزمینی را تحت خطوط 220 کیلوولت تشخیص دهد.
شرایط کاری ابزار	این ابزار می تواند به طور مداوم در محیطی با دمای محیط -15 و فشار اتمسفر 86-108Kpa کار کند.
