مکان شناس خطای کابل

جزئیات محصول:

محل منبع:	چین
نام تجاری:	XZH Test
گواهی:	CE/ISO
شماره مدل:	XHHD530M

اطلاعات دقیق

محل منبع:

چین

نام تجاری:

XZH Test

گواهی:

CE/ISO

شماره مدل:

XHHD530M

برجسته کردن:

High Light

برجسته کردن:

underground cable fault locator

cable tester fault locator

cable fault locator with warranty

Trading Information

مقدار حداقل تعداد سفارش:

1 دور

جزئیات بسته بندی:

جعبه چوبی

زمان تحویل:

5-8 روز کار

شرایط پرداخت:

t/t

قابلیت ارائه:

2000 واحد در سال

توضیحات محصول

XHHD530M

توضیحات

دستگاه عیب یاب خطوط دفن شده مخفی، ابزاری تخصصی برای ادارات برق، پخش، پست و تلگراف، و همچنین صنایع و معادن و مناطق روستایی جهت یافتن کابل‌های زیرزمینی، شامل خطوط کابل زره‌دار دفن مستقیم و عیوب خطوط دفن شده است. این دستگاه قادر به تشخیص جهت خط دفن شده، موقعیت دقیق زیرزمینی، عمق دفن پایه و انواع عیوب نشتی زمینی، عیوب مغزی شکسته، از جمله خطوط زیر مزارع برنج، جاده‌های سیمانی، آجر و سنگ، جاده‌های آسفالت و خطوط در دیوارهای ساختمان‌ها است. کابل‌های ضد آب مورد استفاده در سطح زمین را می‌توان با استفاده از این دستگاه از طریق روش‌های مناسب تشخیص داد.0

فرستنده

پنل فرستنده مجهز به کلیدهای "کلید برق"، "نشانگر برق"؛ "انتخاب خروجی"، "بالا، متوسط، پایین"؛ "نشانگر خروجی" و "اندازه‌گیری K" است و چراغ نشانگر موقعیت کلید را نشان می‌دهد؛ "خروجی و اندازه‌گیری KΩ" یک ترمینال خروجی مشترک دارند که توسط کلیدهای "خروجی و نشانگر" و "اندازه‌گیری KΩ" سوئیچ می‌شود؛ ترمینال خروجی "خروجی 2" تنظیم شده است؛ صفحه متر، خروجی و مقاومت KΩ را نشان می‌دهد. این دستگاه می‌تواند خطوط وصل، قطع، مخلوط را بررسی کرده و اندازه مقاومت نشتی زمین را اندازه‌گیری کند.
شکل موج سیگنال خروجی	دوره پالس 1.34±0.15 میلی‌ثانیه. عرض 0.2 ±0.1 میلی‌ثانیه دوره تناوب 1.8±1 ثانیه.
ولتاژ خروجی	دوره پالس Upp دامنه بالا بیشتر از 1000 ولت، دامنه متوسط بیشتر از 60 ولت، دامنه پایین بیشتر از 30 ولت.
اندازه‌گیری KΩ	این دستگاه می‌تواند وضعیت وصل، قطع، مخلوط و اندازه گروه نشتی خط جانبی را بررسی کرده و ماهیت عیب را تعیین کند.
ترمینال خروجی "خروجی 2"	این ترمینال می‌تواند جریان اتصال کوتاه پالس پیک 1-5 آمپر را خروجی دهد.
توان خروجی	توان پالس بیشتر از 2.5 وات (هنگامی که مقاومت بار دامنه بالا 80 کیلو اهم است).
منبع تغذیه	8.4 ولت.

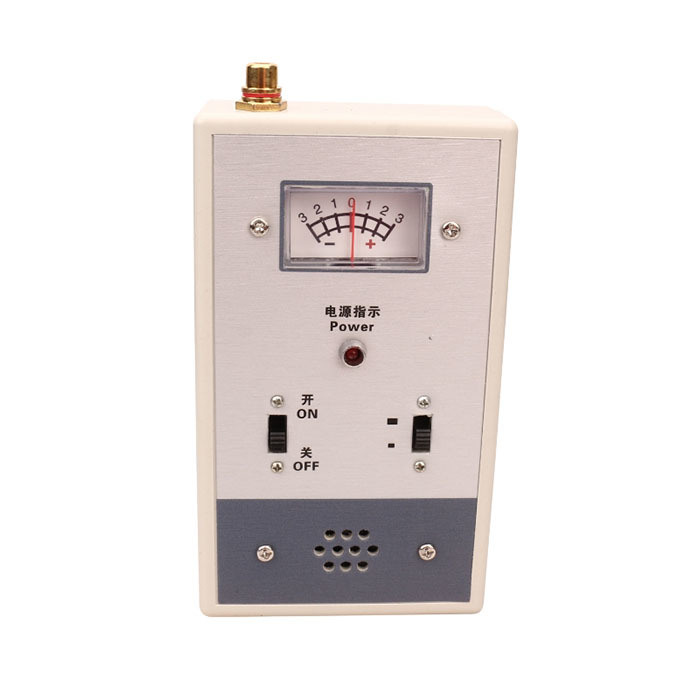

گیرنده

کلید برق، نشانگر برق، "دنده بالا"، "دنده پایین" تنظیم شده است کلید؛ هنگامی که سیگنالی روی متر وجود دارد، جهت مثبت یا منفی را نشان می‌دهد؛ یک ترمینال ورودی در سمت بالا وجود دارد که می‌تواند به ترتیب به پروب یا دوشاخه پلاگین متصل شود.
شکل موج سیگنال دریافتی	دوره پالس 1.360.15 میلی‌ثانیه
شکل موج سیگنال دریافتی	عرض 0.20.1 میلی‌ثانیه، دوره تناوب 1.81 ثانیه.
منبع تغذیه	6 ولت (4 باتری سایز 5)
محدوده تشخیص عیب و دقت تشخیص	هنگامی که طول تشخیص 3 کیلومتر، عمق دفن 2 متر اتصال کوتاه به زمین و مقاومت نشتی عیب نشتی کمتر از 500 کیلو اهم باشد، خطای موقعیت‌یابی اندازه‌گیری درج شده کمتر از 0.2 متر است.
	هنگامی که عیب مغزی شکسته با طول 1 کیلومتر و عمق دفن 2 متر و عایق‌بندی خوب به زمین تشخیص داده می‌شود، خطای موقعیت‌یابی بازرسی کمتر از 0.4 متر است.
	طول تشخیص واقعی می‌تواند از 1-5 کیلومتر تجاوز کند و عمق دفن 2-3 متر است.
عملکرد ضد تداخل	سیگنال دریافتی واضح است و می‌تواند عیوب سیم زیرزمینی را در زیر خطوط 220 کیلو ولت تشخیص دهد.
شرایط کار دستگاه	این دستگاه می‌تواند به طور مداوم در محیطی با دمای محیط -15 درجه سانتیگراد و فشار اتمسفر 86-108 کیلو پاسکال کار کند.
