فرکانس صوتی 100 واتی ردیاب مسیر کابل XHLJ504L برای تشخیص مسیر کابل زیرزمینی و اندازه‌گیری عمق دفن

Name: فرکانس صوتی 100 واتی ردیاب مسیر کابل XHLJ504L برای تشخیص مسیر کابل زیرزمینی و اندازهگیری عمق دفن
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHLJ504L
Price: 7,970.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	چین
نام تجاری:	XZH TEST
گواهی:	CE/ISO
شماره مدل:	XHLJ504L

اطلاعات دقیق

محل منبع:

چین

نام تجاری:

XZH TEST

گواهی:

CE/ISO

شماره مدل:

XHLJ504L

برجسته کردن:

High Light

برجسته کردن:

ردیابی مسیر صدا با فرکانس 100 وات

شناسایی مسیر کابل های زیرزمینی

اندازه گیری عمق دفن ضد تداخل

Trading Information

مقدار حداقل تعداد سفارش:

تست XZH

جزئیات بسته بندی:

بسته بندی چوبی

زمان تحویل:

5-8 روز کاری

شرایط پرداخت:

t/t

قابلیت ارائه:

2000 واحد در سال

توضیحات محصول

🎯 طراحی شده برای تیم‌های نقشه‌برداری کابل زیرزمینی و برنامه‌ریزی ساخت و ساز

🗺️ تیم‌های نقشه‌برداری دارایی‌های تاسیساتیطرح‌بندی کابل‌های زیرزمینی را برای مستندسازی GIS و برنامه‌ریزی شبکه ترسیم کنید

🚧 گروه‌های حفاری و ساخت و سازمسیرهای کابل و عمق دفن را قبل از حفاری برای جلوگیری از آسیب به کابل پیدا کنید

📐 تأیید نصب کابلمسیرهای کابل و عمق دفن را مطابق با مشخصات طراحی تأیید کنید

مرور کلی محصول

دستگاه ردیاب مسیر کابل XHLJ504L یک ابزار تخصصی تشخیص کابل زیرزمینی است که برای پاسخ به سوالی کاملاً متفاوت از شناساگرهای کابل طراحی شده است: نه کدام کابل، بلکه کابل به کجا می‌رود؟ این سیستم با استفاده از انتقال فرکانس صوتی با توان بالا 100 وات و فناوری دریافت القای الکترومغناطیسی، موقعیت طرح‌بندی کابل‌های زیرزمینی و عمق دفن را در مناطق جستجوی مشخص شده به دقت تشخیص می‌دهد - که امکان برنامه‌ریزی حفاری ایمن، نقشه‌برداری دقیق تاسیسات و تأیید نصب را فراهم می‌کند.

🔍 ردیاب مسیر کابل در مقابل شناساگر کابل - درک تفاوت: یک شناساگر کابل به این سوال پاسخ می‌دهد که "کدام کابل مورد نظر ماست؟" در میان چندین کابل در یک نقطه خاص. یک ردیاب مسیر کابل به این سوال پاسخ می‌دهد که "این کابل در زیر زمین کجا می‌رود؟" - مسیر کامل آن را ردیابی کرده و عمق دفن را در طول مسافت اندازه‌گیری می‌کند. XHLJ504L یک ردیاب مسیر است که به طور خاص برای تیم‌هایی که نیاز به ترسیم مسیرهای کابل زیرزمینی قبل از حفاری یا مستندسازی دارایی‌های تاسیساتی دارند، ساخته شده است، نه برای شناسایی کابل‌ها در میان دسته‌ها. خروجی توان بالای 100 وات آن نفوذ سیگنال را از طریق خاک برای تشخیص قابل اعتماد در عمق تضمین می‌کند.

مشخصات کلیدی

شماره مدل

XHLJ504L

فرکانس خروجی

فرکانس صوتی

سیگنال خروجی

متناوب، 0~50Vpp

توان خروجی

100 وات (توان بالا)

جریان خروجی

0~2 آمپر

منبع تغذیه

AC 220V (±10%)، 50Hz (±5%)

حالت دریافت

القای الکترومغناطیسی

گواهینامه

CE / ISO

برند

XZH TEST

مبدا

چین

اجزای سیستم

سیستم ردیاب مسیر کابل XHLJ504L از دو جزء اصلی تشکیل شده است که با هم کار می‌کنند:

جزء

عملکرد

فرستنده سیگنال مسیر

سیگنال‌های فرکانس صوتی با توان بالا را تولید می‌کند که به کابل هدف تزریق می‌شوند. دارای طراحی ضد لرزش با حفاظت در برابر جریان بیش از حد، مدار باز و اتصال کوتاه است. قابلیت ضد تداخل قوی، عملکرد پایدار و قابل اعتماد را تضمین می‌کند.

گیرنده (یابنده عیب کابل)

واحد دستی با حسگر القای الکترومغناطیسی که سیگنال ارسالی را در بالای زمین تشخیص می‌دهد. به اپراتورها اجازه می‌دهد تا مسیر کابل را ردیابی کرده و عمق دفن را با دنبال کردن تغییرات قدرت سیگنال اندازه‌گیری کنند.

ویژگی‌های کلیدی

خروجی فرکانس صوتی با توان بالا 100 وات برای نفوذ قوی سیگنال از طریق خاک و آسفالت
سیگنال خروجی متناوب 0~50Vpp الگوی تشخیص واضح و قابل تمایز را فراهم می‌کند
حالت دریافت القای الکترومغناطیسی امکان ردیابی کابل در بالای زمین بدون تماس را فراهم می‌کند
ساختار بادوام ضد لرزش برای عملکرد قابل اعتماد در محیط‌های میدانی
قابلیت ضد تداخل قوی، عملکرد پایدار را در نزدیکی سایر زیرساخت‌های الکتریکی تضمین می‌کند
حفاظت در برابر جریان بیش از حد، مدار باز و اتصال کوتاه، تجهیزات و اپراتور را ایمن نگه می‌دارد
ردیابی دقیق و سریع مسیر کابل، زمان بررسی را کاهش داده و دقت نقشه‌برداری را بهبود می‌بخشد
مناسب برای تشخیص طرح‌بندی مسیر کابل و عمق دفن در مناطق احتمالی کابل

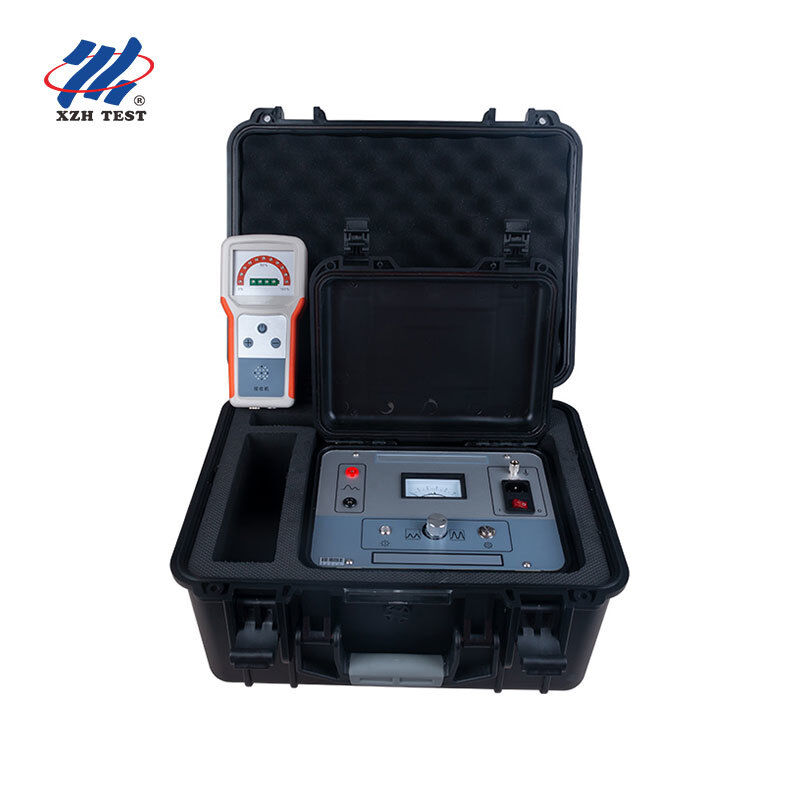

تصویر محصول

سوالات متداول

س1: XHLJ504L برای چه کسانی طراحی شده است و چه مشکلی را حل می‌کند؟

XHLJ504L برای تیم‌های نقشه‌برداری کابل زیرزمینی، گروه‌های برنامه‌ریزی ساخت و ساز و بخش‌های مدیریت دارایی‌های تاسیساتی که نیاز به تعیین مسیر کابل و عمق دفن قبل از حفاری دارند، طراحی شده است. برخلاف شناساگرهای کابل که "کدام کابل کدام است" را در میان دسته‌ها تعیین می‌کنند، XHLJ504L به این سوال پاسخ می‌دهد که "این کابل به کجا می‌رود؟" - مسیر کامل زیرزمینی یک کابل شناخته شده را ردیابی می‌کند. این امر برای جلوگیری از برخورد تصادفی کابل در حین حفاری، مستندسازی دارایی‌های تاسیساتی برای سیستم‌های GIS و تأیید اینکه کابل‌های تازه نصب شده از مشخصات طراحی پیروی می‌کنند، حیاتی است.

س2: XHLJ504L چه تفاوتی با شناساگر کابل (مانند XHSB505B/XHSB505DS) دارد؟

محصولات اهداف مکمل اما متمایزی را ارائه می‌دهند: شناساگرهای کابل (XHSB505B/XHSB505DS) تعیین می‌کنند که کدام کابل خاص را در جایی که بسیاری از کابل‌های یکسان در یک مکان حضور دارند، جستجو می‌کنید - آنها به "کدام کابل؟" پاسخ می‌دهند. ردیاب‌های مسیر کابل (XHLJ504L) مسیر زیرزمینی را ردیابی کرده و عمق دفن کابلی را که از قبل می‌شناسید اندازه‌گیری می‌کنند - آنها به "این کابل به کجا می‌رود؟" پاسخ می‌دهند. XHLJ504L از انتقال فرکانس صوتی با توان بالا 100 وات که برای نفوذ خاک طراحی شده است، در مقایسه با سیگنال‌های شناسایی مبتنی بر پالس شناساگرهای کابل استفاده می‌کند. تیم‌ها معمولاً از یک ردیاب مسیر برای نقشه‌برداری زیرزمینی و یک شناساگر برای انتخاب کابل در نقاط اتصال استفاده می‌کنند.

س3: XHLJ504L تا چه عمقی می‌تواند کابل‌های زیرزمینی را تشخیص دهد؟

خروجی توان بالای 100 وات XHLJ504L با سیگنال فرکانس صوتی متناوب 0~50Vpp نفوذ قوی خاک را برای ردیابی قابل اعتماد مسیر کابل و اندازه‌گیری عمق دفن فراهم می‌کند. عمق تشخیص واقعی به شرایط خاک، نوع کابل و زیرساخت‌های اطراف بستگی دارد. حالت دریافت القای الکترومغناطیسی به اپراتورها اجازه می‌دهد تا سیگنال را در بالای زمین و بدون تماس فیزیکی با کابل تشخیص دهند و امکان بررسی کارآمد در کل منطقه احتمالی کابل را فراهم می‌کند.

س4: آیا این دستگاه می‌تواند در مناطق با تداخل الکتریکی کار کند؟

بله. XHLJ504L دارای قابلیت ضد تداخل قوی است که به طور خاص برای کار در نزدیکی زیرساخت‌های الکتریکی فعال طراحی شده است. الگوی خروجی فرکانس صوتی متناوب یک سیگنال متمایز ایجاد می‌کند که گیرنده می‌تواند آن را از نویز الکتریکی پس‌زمینه تشخیص دهد. همراه با خروجی توان بالای 100 وات، سیستم حتی در محیط‌های پر سر و صدا از نظر الکتریکی مانند پست‌ها، کریدورهای کابل شهری و مناطق صنعتی، تشخیص قابل اعتماد را حفظ می‌کند.

س5: چه ویژگی‌های حفاظتی در فرستنده تعبیه شده است؟

فرستنده XHLJ504L شامل حفاظت جامع است: حفاظت در برابر جریان بیش از حد از آسیب ناشی از کشش جریان بیش از حد جلوگیری می‌کند؛ حفاظت مدار باز از مرحله خروجی در صورت عدم اتصال بار محافظت می‌کند؛ و حفاظت اتصال کوتاه در صورت اتصال تصادفی پایانه‌های خروجی به طور خودکار قطع می‌شود. همراه با ساختار بادوام ضد لرزش، این ویژگی‌ها عملکرد قابل اعتماد طولانی مدت را در شرایط میدانی چالش برانگیز تضمین می‌کنند.

درباره XZH TEST

XZH TEST یک تولید کننده حرفه‌ای است که در زمینه تست کابل، تشخیص عیب و راه‌حل‌های تشخیصی برای شرکت‌های برق، پیمانکاران الکتریکی و مشتریان صنعتی در سراسر جهان تخصص دارد. XZH TEST با خط تولید جامع شامل شناساگرهای کابل، ردیاب‌های مسیر، یابنده‌های عیب و سیستم‌های تشخیصی، تجهیزات میدانی قابل اعتماد را برای کاربردهای حرفه‌ای چالش برانگیز ارائه می‌دهد.

برای یک راه‌حل سفارشی متناسب با نیازهای ردیابی مسیر کابل و نقشه‌برداری زیرزمینی خود، امروز با ما تماس بگیرید.
