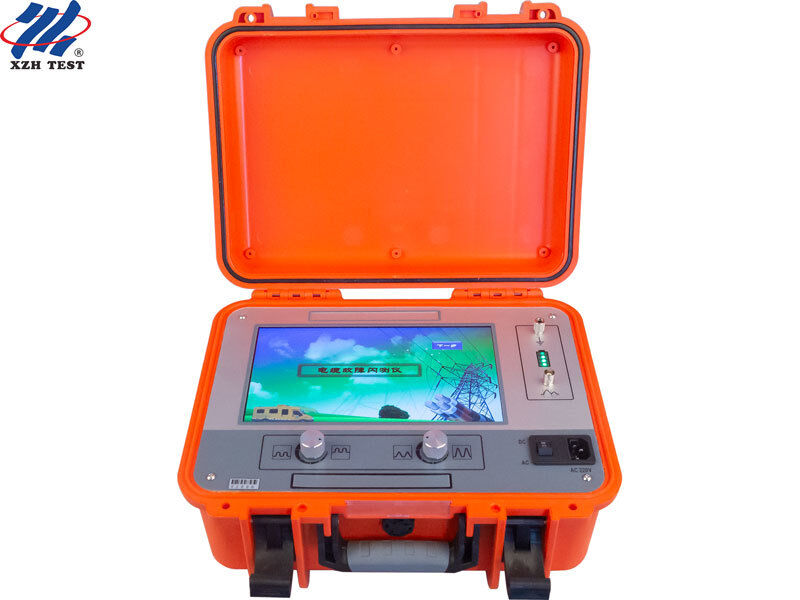

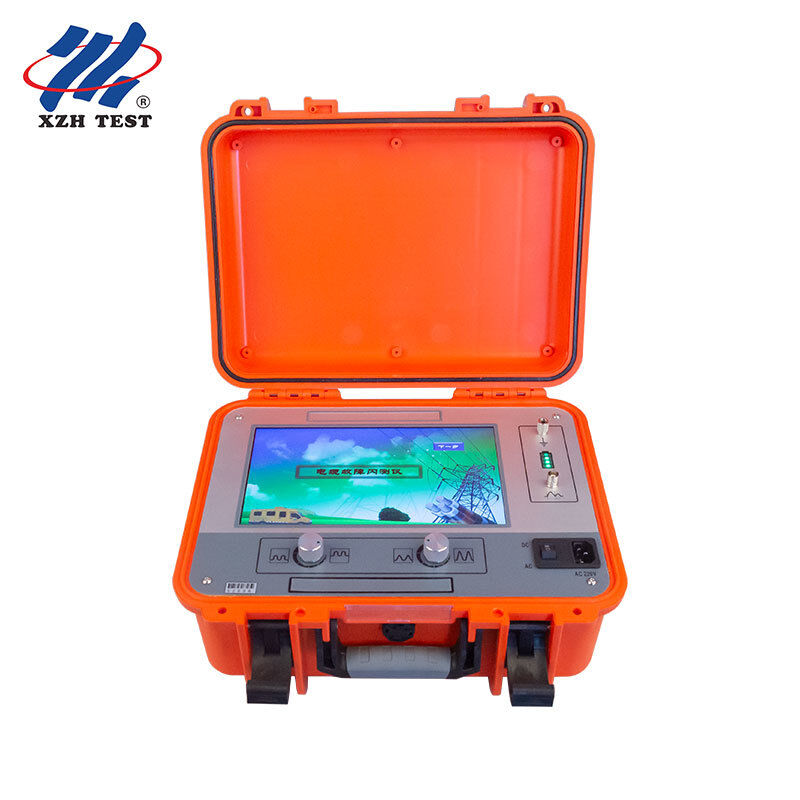

دستگاه عیب یاب کابل TDR 10 اینچی قابل حمل | 16 کیلومتر 100 مگاهرتز IP54 | XHGG501D

XHGG501D یک پیش شناسایی خطای کابل قابل حمل مبتنی بر TDR است که برای تشخیص سریع در محل طراحی شده است. با یک صفحه LCD لمسی 10 اینچی، نمونه گیری 100MHz در زمان واقعی، و کنترل متمرکز تک چیپ MCUاین پیچیدگی مرتبط با ابزارهای آزمایشگاهی را از بین می برد.. اپراتورها سیم های آزمایش را متصل می کنند، محدوده پیش تنظیم شده را انتخاب می کنند و شروع را فشار می دهند. ابزار به طور خودکار شکل موج را به دست می آورد، نمونه می گیرد و برای تعیین فاصله خطا پردازش می کند.پشتیبانی از هر دو روش نمونه گیری پالس ولتاژ پایین و فلش اوور، XHGG501D شامل نقص های مقاومت پایین، مدار باز، مدار کوتاه، نشت نقص های مقاومت بالا و نقص های مقاومت بالا در کابل های برق، کابل های کنترل،کابل های ارتباطی، و سیم کشی چراغ های خیابانی. ساخته شده در یک شاسی محافظ IP54 و توسط یک باتری لیتیوم میدان قابل تعویض، آن را ابزار انتخاب برای تیم های تعمیر و نگهداری خدمات، پیمانکاران برق,و مهندسان خدمات ساحلی که به نتایج قابل اعتماد بدون منحنی یادگیری نیاز دارند.

اکثر ردیاب های خطای کابل یک محیط کنترل شده را فرض می کنند: قدرت پایدار، یک میز کار و یک اپراتور آموزش دیده با زمان برای پیکربندی. XHGG501D برعکس فرض می کند: یک خندق خیس شده در باران در 5:ساعت 30، نور روز در حال محو شدن و خدمه ای که منتظر مجوز هستند

بدون لپ تاپ، بدون نرم افزار خارجی، بدون آموزش تخصصی، ابزار کار سنگین را انجام می دهد، اپراتور فاصله را می خواند و تیم حفاری را هدایت می کند.

بسیاری از آزمایش کننده های خطای کابل های "حمل پذیر" با یک صفحه نمایش مقاومت 4.3 اینچی یا 5 اینچی که نیاز به یک قلم دارد و نور داخلی را فرض می کند ، عرضه می شوند.XHGG501D از یک صفحه نمایش LCD TFT 10 اینچی استفاده می کند که همان نوع صفحه نمایش موجود در رایانه های تبلت است.این فقط درباره زیبایی نیست:

• دید کامل موج:در یک صفحه نمایش 5 اینچی، یک شکل موج در مسافت طولانی به نقطه ای فشرده می شود که در آن پیکسل بازتاب خطا چند پیکسل عرض دارد. در صفحه نمایش 10 اینچی با داده های نمونه گیری 100MHz،اپراتورها می توانند به صورت بصری نقطه تغییر خطا را بدون تکیه تنها بر الگوریتم تجزیه و تحلیل خودکار شناسایی کنند.هنگامی که الگوریتم یک انعکاس مرزی را نشان می دهد که در کابل های قدیمی با چندین مفصل رایج است، اپراتور می تواند به صورت بصری تایید یا رد خواندن خودکار را تایید کند.
• کنترل دو حالت:صفحه لمسی برای ناوبری سریع از طریق منوها و تنظیمات پیش فرض؛ دکمه های کد شده فیزیکی برای موقعیت دقیق کرسر در هنگام اندازه گیری شکل موج نقص.دو اپراتور می توانند به طور همزمان کار کنند، یکی از اندازه گیری در ردیف های پیچیده چند نقص.
• نور خورشیدی قابل خواندن با ضد درخشش:ال سی دی درجه صنعتی با روشنایی LED، بینایی را در روشنایی 280 نایت حفظ می کند. در معرض نور مستقیم خورشید در زیر ایستگاه های بیرونی و کابینت های کنار جاده بدون پوشش سایه کار می کند.

XHGG501D نمونه گیری در یک 100MHz واقعی 100 میلیون نقطه داده در ثانیه بدون مداخله نرم افزار. این در محدوده کوتاه مهم است: هنگام آزمایش یک کابل 300 متر با یک پالس 0.1μs باریک،ابزار به 0 می رسدحداقل وضوح.5m، کافی برای تشخیص یک نقص در یک اتصال کابل از یک نقص در داخل خود اتصال است. سیستم خودکار به طور مداوم افزایش و عمق نمونه گیری را تنظیم می کند.گرفتن پالس بازتاب بدون توجه به اینکه آیا به 0 می رسد.2μs (خطای نزدیک) یا 80μs (خطای دور). در ترکیب با یک منطقه کور ≤20m یکی از بهترین در کلاس خود XHGG501D به طور قابل اعتماد خطاها را از پایانه های خروجی به بیرون تشخیص می دهد.

ماده	مقدار	ماده	مقدار
مکان شناس خطای کابل (هست)	1	کابل تک کیو (1.5 متر)	1
کابل دو قوس (۲ متر)	1	نمونه گیر	1
کابل برق (1.8 متر)	1	لوله فیوز ایمنی	1
سیم زمین	1 (اختیاری)	راهنمای کاربری	1

فهرست ترکیب ابزار
نام	مقدار	تصویر	نام	مقدار	تصویر
پیش شناسایی خطای کابل	1		خط واحد Q	1
خط دو ق	1		نمونه گیر	1
کابل برق	1		فیوز	بعضی ها
سیم زمین (اختیاری)	1
