XHDD503E نشانگر خطای کابل با همگام سازی صوتی مغناطیسی برای کابل های زیرزمینی

مکان‌یاب خطای کابل از اصول برداشت ارتعاش و القای الکترومغناطیسی برای تعیین موقعیت دقیق نقاط خطای کابل استفاده می‌کند. یک ژنراتور پالس ولتاژ بالا باعث تخلیه جرقه در نقطه خطا می‌شود و امواج ارتعاشی، امواج صوتی و امواج الکترومغناطیسی حاصل از آن توسط پروب ویژه دستگاه برای مکان‌یابی دقیق خطا شناسایی می‌شوند.

• صفحه نمایش LCD 5 اینچی با روشنایی بالا، دید را در زیر نور خورشید تضمین می کند
• 4 حالت تست: استاندارد، پیشرفته، کاهش نویز و سفارشی
• 4 عملکرد موقعیت‌یابی: همگام‌سازی صوتی-مغناطیسی، صوتی خالص، مغناطیسی خالص و ولتاژ پله‌ای
• فناوری کاهش نویز پس‌زمینه با گزینه‌های فیلترینگ متعدد
• مجهز به عملکردهای BNR و بی‌صدا
• قابلیت نشانگر انحراف مسیر
• سنسورهای سیگنال ایزوله فیزیکی چند لایه با درجه ضدآب IP65
• باتری لیتیومی با ظرفیت بالا داخلی با زمان آماده به کار طولانی و شارژر سریع
• طراحی جمع و جور و سبک وزن با رابط کاربری ساده

1. روش همگام‌سازی صوتی-مغناطیسی: اندازه‌گیری‌های صوتی سنتی را با تشخیص سیگنال الکترومغناطیسی برای مکان‌یابی دقیق خطا با اندازه‌گیری تفاوت‌های زمانی بین سیگنال‌ها ترکیب می‌کند.

2. روش صدای خالص: از ضربه ولتاژ بالا برای ایجاد صداهای تخلیه در نقاط خطا استفاده می‌کند که توسط حسگرهای صوتی حساس برای مکان‌یابی دقیق تشخیص داده می‌شوند.

3. روش مغناطیسی خالص: سیگنال‌های پالس را از طریق کویل‌های القایی تشخیص می‌دهد تا مسیر کابل و مکان‌های خطا را تعیین کند.

4. روش A-frame: از اندازه‌گیری‌های اختلاف پتانسیل برای تعیین محل خطاهای زمین در کابل‌های مدفون با تشخیص تغییرات در ویژگی‌های میدان الکتریکی استفاده می‌کند.

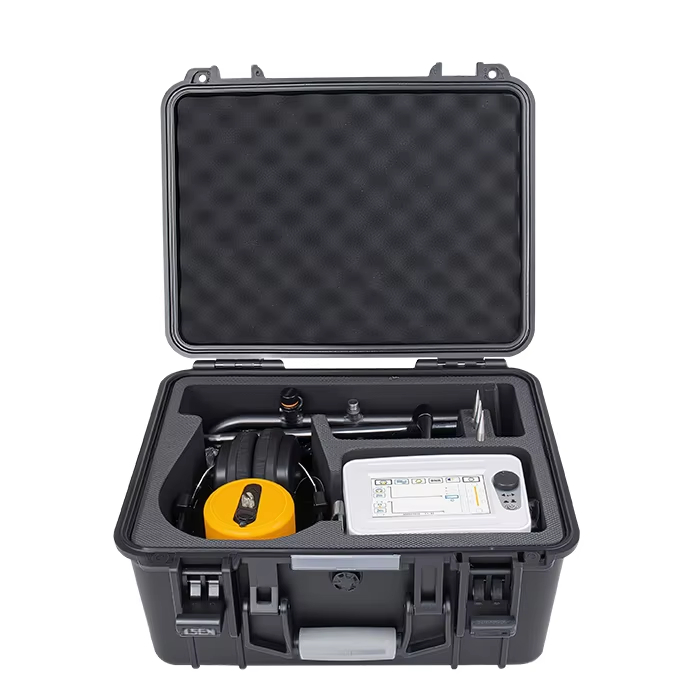

• واحد اصلی مکان‌یاب خطای کابل
• پروب با میله اتصال
• هدفون برای بازخورد سیگنال
• کابل سیگنال 7 هسته‌ای
• شارژر
• A-frame برای تست ولتاژ پله‌ای
• کابل اتصال A-frame
• لوازم جانبی پین زمین

A-frame به طور خودکار هنگام اتصال وارد حالت تست می‌شود. نشانگرهای قرمز و سبز تغییرات قدرت سیگنال را هنگام نزدیک شدن به نقطه خطا نشان می‌دهند، با حداکثر انحراف تقریباً 5 متر قبل و بعد از محل خطا.
