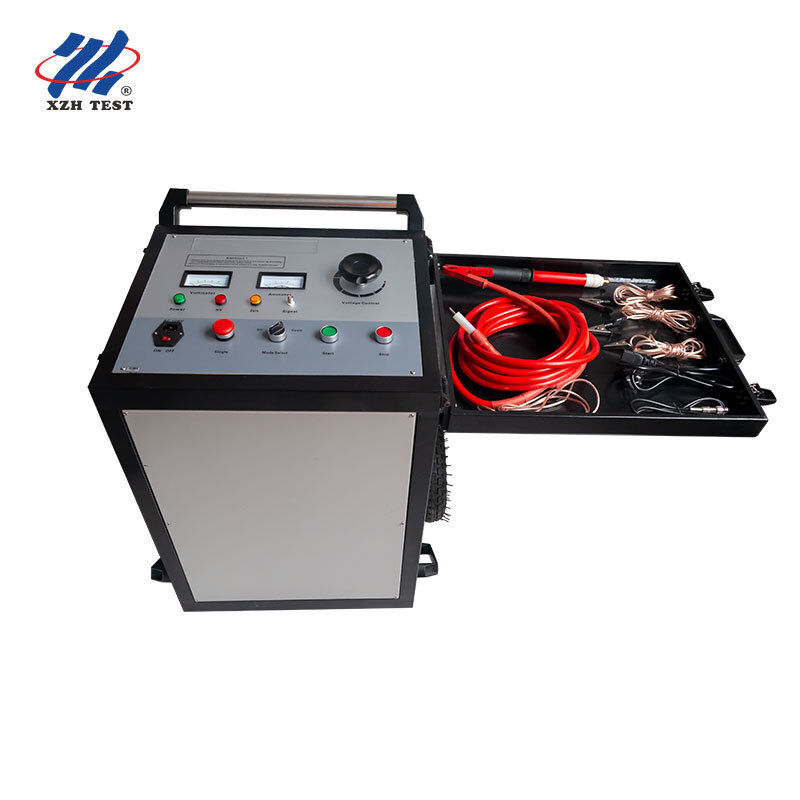

ژنراتور 35 کیلو ولت اختصاصی XHHV535-4T با تخلیه 2450J و سه حالت عملیاتی برای شناسایی خطای کابل

Name: ژنراتور 35 کیلو ولت اختصاصی XHHV535-4T با تخلیه 2450J و سه حالت عملیاتی برای شناسایی خطای کابل
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4T
Price: 15000 USD
Availability: InStock

جزئیات محصول:

Place of Origin:	Xi'an, Shaanxi, China
نام تجاری:	XZH TEST
گواهی:	CE ISO
Model Number:	XHHV535-4T

اطلاعات دقیق

Place of Origin:

Xi'an, Shaanxi, China

نام تجاری:

XZH TEST

گواهی:

CE ISO

Model Number:

XHHV535-4T

نمایش:

متر آنالوگ

ولتاژ خروجی:

0-35 کیلو ولت

تخلیه:

0-2450J

حالت کار:

DC/Single/Cycle

گارانتی:

1 سال

برجسته کردن:

High Light

برجسته کردن:

ژنراتور 35kV اختصاصی

2450J نشانگر خطای کابل

تست کننده HV تک چرخه ای DC

Trading Information

Minimum Order Quantity:

1 unit

قیمت:

قابل مذاکره

Packaging Details:

Wooden case

Delivery Time:

5-15 work days

Payment Terms:

T/T

قابلیت ارائه:

2000 واحد در سال

توضیحات محصول

ژنراتور 35kV اختصاصی XHHV535-4T مدل: XHHV535-4T 2450J تخلیه 3 حالت عملیاتی

طراحی شده برای:تیم های تعمیر و نگهداری شبکه های کابل 35kV، پیمانکاران محل خطا، تیم های تست زیر ایستگاه خدمات عمومی

ارزش اصلی:یک ژنراتور 35 کیلو ولت ساخته شده بدون تغییر ولتاژ، بدون سازش 2450 ژول انرژی تخلیه بهینه شده برای یک کلاس ولتاژبا سه حالت عملیاتی برای مطابقت با استراتژی محل خطا شما.

چرا یک واحد اختصاصی 35kV

ژنراتورهای چند ولتاژ در هر مرحله ولتاژ سازش می کنند. مقادیر خازن، زمان تخلیه و توزیع انرژی در میان محدوده ها متوسط می شوند.XHHV535-4T با اختصاص تمام مرحله قدرت و خازن 4μF به کلاس 35kV این سازش را از بین می بردنتیجه: 2450 ژول انرژی تخلیه تمیز و کنترل شده برای شبکه های کابل ولتاژ متوسط از 33kV تا 35kV بهینه شده است.

برای شرکت های خدمات عمومی و پیمانکاران که ناوگان آنها عمدتاً بر روی کابل های توزیع و زیر انتقال 35kV کار می کند، یک واحد اختصاصی به معنای هیچ خطای انتخاب ولتاژ نیست.هیچ انرژی تصادفی در محدوده اشتباه، و ویژگی های افزایش ثابت در هر رویداد محل نقص.

سه حالت عملیاتی یک ابزار، هر استراتژی خطا

مقاومت در DC خروجی DC مستمر برای کابل مقاومت در برابر تست ولتاژ بر اساس استانداردهای IEC. ولتاژ هدف را تنظیم کنید، برای مدت زمان مشخص نگه دارید، یکپارچگی عایق را بررسی کنید.

نبض تک شلیک دستی عامل کنترل لحظه تخلیه را انجام می دهد. ایده آل برای تأیید صوتی در یک نقطه مشکوک به خطا یا هنگام هماهنگی با خدمه در انتهای دور.

چرخه اتوماتیک ~ 5s فاصله تخلیه اتوماتیک با زمان. حالت استاندارد برای شناسایی صدا- مغناطیسی قطار پالس ریتمیک امضاهای صوتی سازگار را برای تشخیص XHDD503 ایجاد می کند.

مشخصات فنی

پارامتر	مشخصات
محدوده ولتاژ خروجی	035 کلوولت DC، تنظیم مداوم
خازن داخلی	4μF (برای محدوده 35kV اختصاص داده شده)
حداکثر انرژی تخلیه	2،450 J (در 35kV / 4μF)
قدرت فوق العاده	2kVA
دقت اندازه گیری HV	2تقسیم کننده ولتاژ درجه 5، دو متر آنالوگ (kV + mA)
روش های کار	مقاومت DC · پالس تک (دستی) · چرخه خودکار (فاصل 5 ثانیه)
سیستم های ایمنی	قفل کردن شروع در موقعیت صفر، تخلیه خودکار خازن در زمان توقف، محافظت از جریان بیش از حد / ولتاژ بیش از حد
وظایف اضافی	ماژول نمونه گیری موج نقص کابل یکپارچه (خرید Q9 برای مکان شناس TDR) ، حالت تست ولتاژ مقاومت DC
ابعاد	طراحی نصب شده بر روی سبد با چرخ های یکپارچه و دسته حمل
وزن	~ 119 کیلوگرم
منبع برق	AC 220V ±10٪، 50Hz ±2Hz (فریکونسی های دیگر می توانند سفارشی شوند)
دمای کار	-20°C تا +50°C
نمايش	دو متر آنالوگ ٫ ولت متر + آمپر متر
برند / منشأ	XZH TEST / شیان، شانسی، چین
گواهینامه	CE، ISO

2450J در مقابل ژنراتورهای چند ولتاژ معمولی:در 35kV با 4μF، XHHV535-4T تا 20٪ انرژی تخلیه بیشتری نسبت به واحدهای چند ولتاژ در تنظیمات قابل مقایسه تولید می کند. This additional energy translates directly into louder acoustic signatures at the fault point — critical for pinpointing high-resistance faults where weak discharges are otherwise undetectable at the surface.

کنترل های پانل برای حافظه عضلانی طراحی شده

طرح کنترل XHHV535-4T از یک دنباله عملیاتی منطقی از چپ به راست پیروی می کند، به حداقل رساندن زمان آموزش و کاهش خطای اپراتور در شرایط میدان:

کنترل / شاخص	عملکرد
آمپر متر / ولت متر	دو متر آنالوگ 2.5 درجه ️ آمپر متر چپ جریان جانبی ولتاژ پایین را نشان می دهد، ولت متر راست خروجی HV در زمان واقعی را در کلوولت نشان می دهد
شاخص صفر (سفید)	روشن می شود زمانی که دکمه کنترل ولتاژ در موقعیت صفر است. دکمه شروع تنها زمانی که این شاخص روشن است موثر است.
شاخص HV (قرمز)	چراغ ها هنگامی که خروجی ولتاژ بالا فعال است ️ به عنوان هشدار بصری برای تمام پرسنل در منطقه آزمایش عمل می کند
شاخص قدرت (سبز)	تایید می کند که ورودی AC 220V بعد از روشن شدن سوئیچ اصلی وجود دارد
انتخاب کننده حالت	سوئیچ چرخشی سه موقعیت: DC مقاومت · پالس واحد · چرخه خودکار
دکمه شروع	اجازه می دهد خروجی HV تنها در موقعیت صفر موثر باشد.
دکمه توقف	بلافاصله خروجی HV را قطع می کند، رله را شروع می کند و تخلیه خودکار خازن را شروع می کند
دکمه کنترل ولتاژ	تنظیم مداوم از 0 تا 35 کیلو ولت در جهت عقربه ساعت، خروجی را افزایش می دهد. باید قبل از هر چرخه شروع به صفر بازگردد

معماری سیستم یکپارچه

منبع ولتاژ بالا:ترانسفورماتور مرحله ای و صاف کننده ساخته شده، تولید خروجی صاف DC از 0 تا 35kV بدون منبع برق خارجی HV
خازن ذخیره انرژی:خازن اختصاصی 4μF، متناسب با مرحله خروجی 35kV برای چگالی انرژی بهینه و زمان تخلیه
تجمع کره تخلیه:شکاف تخلیه با ماشین دقیق در داخل محفظه محافظ، تولید کنترل شده، ویژگی های افزایش مکرر برای هر چرخه تخلیه
مدار تخلیه اتوماتیک:در دستور توقف یا از دست دادن قدرت ، خازن داخلی به طور خودکار از طریق مقاومت خونریزی ایمنی تخلیه می شود و ولتی متر به صفر می افتد و وضعیت امن را قبل از قطع کابل تأیید می کند

جریان کار استاندارد موقعیت خطای با XHHV535-4T

قبل از پیدا کردن:برای شناسایی فاصله تقریبی خطای کابل، یک دستگاه شناسایی خطای کابل TDR (سری XZH TEST 502) را متصل کنید.ماژول نمونه گیری شکل موج داخلی 4T یک سیگنال پرتاب Q9 تمیز را برای جمع آوری TDR همگام فراهم می کند
حالت تنظیم:حالت Auto Cycle را برای مشخص کردن صدا و مغناطیسی انتخاب کنید، یا DC Resist برای بررسی عایق قبل از تعمیر
صفر چک و شروع:تایید نشانگر زرد صفر روشن است، فشار شروع، سپس افزایش ولتاژ به سطح افزایش هدف از طریق دکمه کنترل ولتاژ
دقيقيت:در حالت Auto Cycle، 4T هر ~ 5 ثانیه 2450J تخلیه می کند.استفاده از یک نشانگر شنیدی مغناطیسی (XHDD503) در امتداد بخش کابل از قبل قرار داده شده برای ضبط صدا تخلیه و سیگنال های الکترومغناطیسی، محدود کردن جستجو به موقعیت دقیق خطا
توقف و تخليه:فشار توقف 4T به طور خودکار خروجی HV را قطع می کند و خازن داخلی را تخلیه می کند.

احتیاط های ایمنی: عملیات 35 کیلو ولت

35kV یک سطح ولتاژ کشنده است فقط تکنسین های واجد شرایط ولتاژ بالا می توانند این تجهیزات را کار کنند
نشانگر زرد صفر باید قبل از فشار Start روشن شود
در حالی که شاخص قرمز HV روشن است، به کابل های خروجی، میله تخلیه یا هر اتصال HV دست نزنید.
فشار بنداز بلافاصله اگر خواندن های غیرطبیعی متر، صداهای قوس یا بوی سوزش تشخیص داده می شود
همیشه قبل از نزدیک شدن به منطقه آزمایش و یا قطع کابل ها، بررسی کنید که ولتی متر به صفر باز می گردد و تخلیه خودکار کامل شده است.
اتصال ترمینال زمین واحد به شبکه زمین ایستگاه قبل از انرژی هرگز بدون یک اتصال زمین تایید شده کار می کنند

سوالات متداول

س: ژنراتور ولتاژ بالا در تشخیص خطای کابل چگونه کار می کند؟

ژنراتور افزایش ولتاژ یک پالس با انرژی بالا را به کابل معیوب تخلیه می کند و یک قوس ولتاژ بالا را در نقطه خطا ایجاد می کند.این قوس هم یک سیگنال صوتی (صوتی بلند که توسط میکروفون های زمینی تشخیص داده می شود) و هم یک پالس الکترومغناطیسی (که توسط یک گیرنده محرک تشخیص داده می شود) تولید می کندبا ترکیب زمان ورود سیگنال های صوتی و الکترومغناطیسی، اپراتورها می توانند مکان دقیق نقص را با دقت مشخص کنند.

س: چه محدوده ولتاژ باید برای انواع مختلف کابل انتخاب کنم؟

انتخاب ولتاژ به عنوان یک دستورالعمل کلی، ولتاژ کار نامینی کابل را دنبال می کند. برای کابل های ولتاژ پایین (تا 1kV) ، از محدوده 8kV یا 12kV استفاده کنید. برای کابل های توزیع ولتاژ متوسط (6-15kV) ،محدوده 16kV مناسب استبرای کابل های انتقال ولتاژ بالا (35kV و بالاتر) ، از محدوده 32kV استفاده کنید.همیشه از مشخصات حداکثر ولتاژ آزمایش تولید کننده کابل مشورت کنید و اطمینان حاصل کنید که تمام مجوزهای ایمنی در طول کار ولتاژ بالا حفظ می شود.

س: چه احتیاطی در هنگام کار ژنراتور افزایش باید رعایت شود؟

تست ژنراتور ولتاژ بالا مستلزم پروتکل های ایمنی سختگیرانه است. همیشه قبل از اتصال مطمئن شوید که کابل به طور کامل از انرژی خارج شده و از تمام منابع برق جدا شده است.حداقل 5 متر دور ایمنی را در اطراف منطقه آزمایش با نشانه های هشدار ایجاد کنیدتمام پرسنل باید از PPE مناسب از جمله لباس های قوس، دستکش های عایق بندی HV و کفش های دی الکتریک استفاده کنند.توقف اضطراری، و بلوک ولتاژ صفر، لایه های اضافی از حفاظت را فراهم می کنند اما هرگز نباید جایگزین روش های ایمنی مناسب شوند.

سوال: مزیت چندین سطح انرژی (جول) در این واحد چیست؟

سطوح مختلف انرژی به اهداف تشخیصی مختلف خدمت می کنند. تنظیمات انرژی پایین (به عنوان مثال،864J1024J) برای تایید خطای اولیه و شناسایی خطاهای مقاومت بالا که انرژی بیش از حد می تواند آسیب کابل را بدتر کند، ایده آل است.انرژی متوسط (1225J 2048J) برای بیشتر شناسایی نقص های معمول قدرت سیگنال صوتی مطلوب را فراهم می کند. انرژی بالا (2450J +) برای کابل های بسیار طولانی، سناریوهای دفن عمیق،یا نقص های مقاومت بالا که نیاز به تولید قوس قوی تر برای تولید یک علامت صوتی قابل تشخیص دارندانتخاب سه سطح به اپراتورها اجازه می دهد تا تولید انرژی را با شرایط میدان مطابقت دهند.

س: چه گارانتی و پشتیبانی ای با این ژنراتور اضافه شامل می شود؟

تضمین استاندارد 12 ماهه در برابر نقص های سازمانی با پشتیبانی فنی عمرانه. گواهینامه CE و ISO 9001: 2015. هر واحد شامل ژنراتور افزایش انرژی، کابل خروجی HV، کابل زمین،میله تخلیه، راهنمای کاربر، و یک راه حل حمل و نقل محافظ. نصب در محل، راه اندازی و آموزش ایمنی اپراتور در صورت درخواست در دسترس است. قطعات معدنی از جمله شکاف های تخلیه، خازن ها،و دیود های HV برای تعویض سریع ذخیره شده اند.
