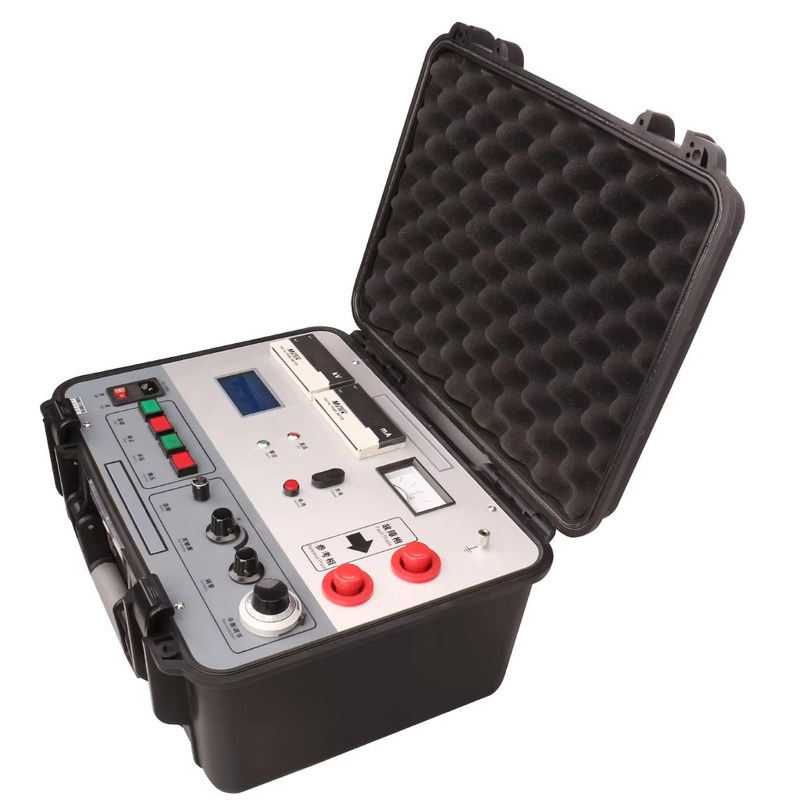

تستر عیب غلاف بیرونی کابل برق 7500 ولت روش پل HV

Name: تستر عیب غلاف بیرونی کابل برق 7500 ولت روش پل HV
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521A
Price: 2,500.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	چین
نام تجاری:	XZH TEST
گواهی:	CE ISO
شماره مدل:	XHHG521A

اطلاعات دقیق

محل منبع:

چین

نام تجاری:

XZH TEST

گواهی:

CE ISO

شماره مدل:

XHHG521A

نام محصول:

پیش شناسایی خطای پوشش کابل

ولتاژ بدون بار:

≥7500 ولت

جریان اتصال کوتاه:

40 میلی آمپر

منبع تغذیه کار:

AC 220V ± 10 ٪ 50Hz ± 1Hz

برجسته کردن:

High Light

برجسته کردن:

تست کننده کابل برق 7500 ولت,مکان شناس خطای پوشش پل HV,دستگاه تشخیص خطای پوشش کابل

HV bridge sheath fault locator

cable sheath fault detector

Trading Information

مقدار حداقل تعداد سفارش:

1 واحد

جزئیات بسته بندی:

بسته بندی چوبی

زمان تحویل:

5 تا 8 روز کاری

شرایط پرداخت:

T/T

قابلیت ارائه:

2000 واحد در سال

توضیحات محصول

اطلاعات اساسی

شماره مدل

XHHG521A

حالت تست

تست ذخیره شده

منطقه آزمایش

شکل دادن کابل

قدرت

برق

گواهینامه

CE، ISO

سفارشی

رنگ

سیاه

ولتاژ بدون بار

0 ~ 4000 ولت

جریان مدار کوتاه

≥40mA

دقت موقعیت

± (0.2% * L ± 1) متر

وزن

5.5 کیلو

منبع برق کار

AC 220V+/-10٪ 50Hz

بسته حمل و نقل

چوبی

مشخصات

5.5 کیلو

علامت تجاری

آزمون XZH

منشاء

چین شیان

کد HS

854320100

ظرفیت تولید

100 قطعه در سال

توضیحات محصول

مقدمه

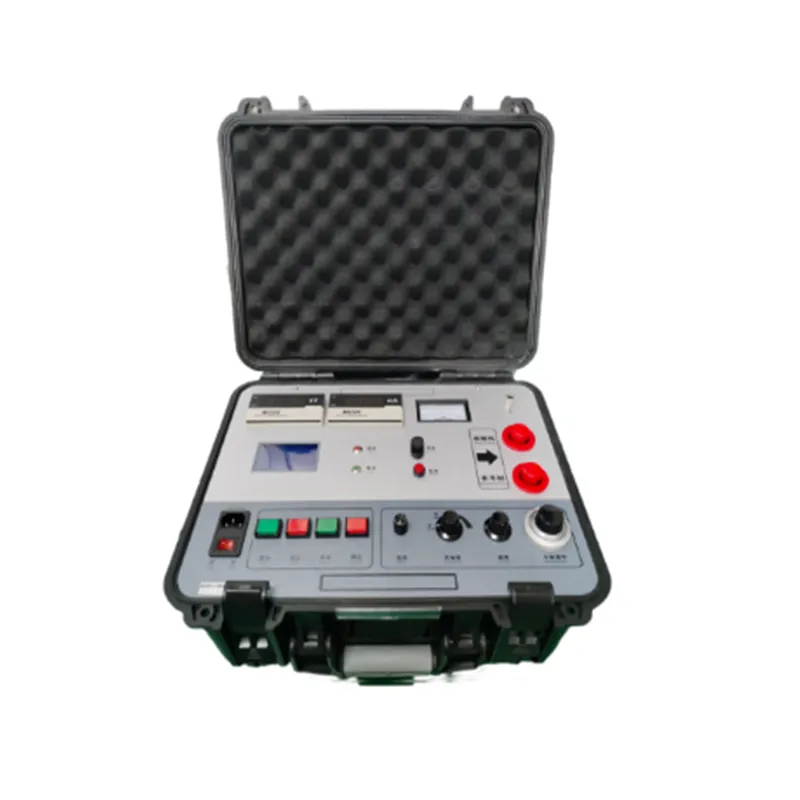

دستگاه آزمایش خطای پوشش بیرونی کابلXHHG521Ais designed based on the MURRAY bridge principle and can be used to locate the breakdown points of various wires and cables and the defect points that have no breakdown but low insulation resistance values.

این تجهیزات از یک تنظیم کننده ولتاژ الکتریکی و یک ترانسفورماتور R استفاده می کنند تا یک منبع جریان ثابت ولتاژ بالا را تشکیل دهند و عملکرد دکمه می تواند ولتاژ را افزایش یا کاهش دهد.ولتاژ بدون بار 7500V است، جریان مدار کوتاه 100mA است و یک تقویت کننده حساسیت بالا و گالوانومتر برای نشان دادن تعادل استفاده می شود.و کل در یک پتانسیل بالا قرار می گیردکابل اندازه گیری یک کابل لاستیکی با ولتاژ بالا دو هسته ای است که به طور ویژه طراحی شده است. روش اندازه گیری مقاومت چهار پایانه برای جلوگیری از خطاهای ناشی از مقاومت سرب استفاده می شود.کل پنل در پتانسیل کم است. کار با یک لمس، وارد طول کابل و به طور خودکار محاسبه فاصله خطای. منبع ولتاژ بالا و پل در یک جعبه محافظ قابل حمل ادغام شده است. بنابراین،دستگاه ولتاژ بالایی دارد، وزن کم، کار آسان و استفاده ایمن.

پل های ولتاژ بالا به ویژه برای

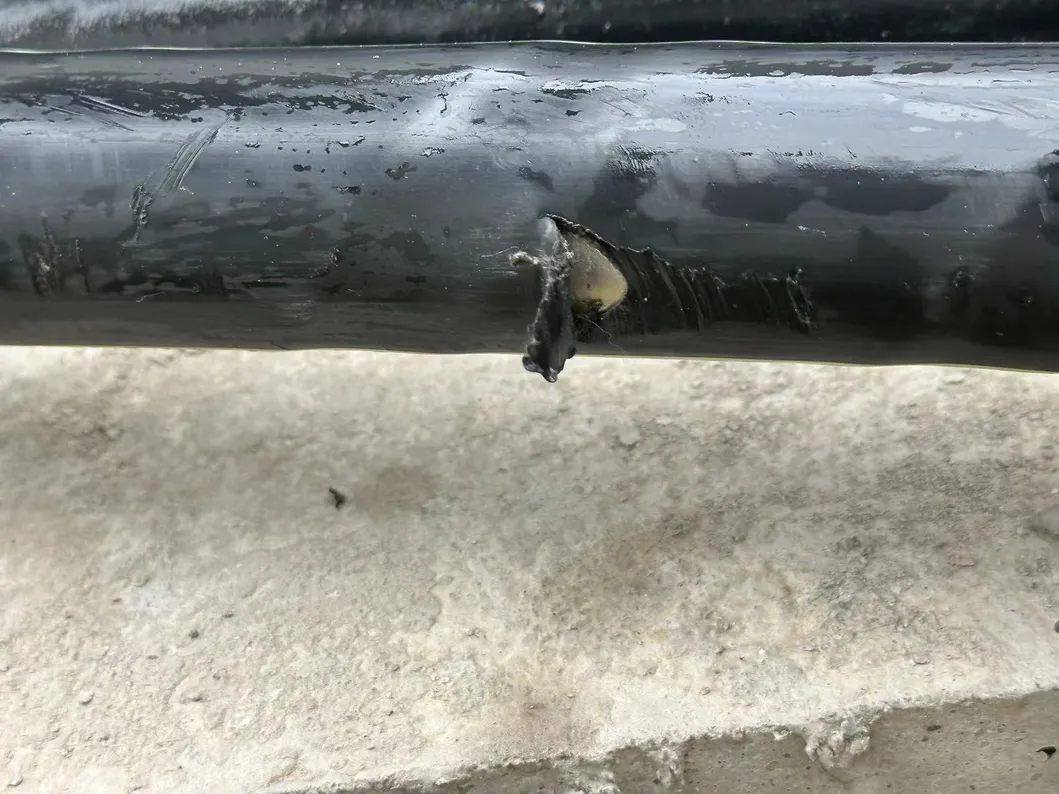

1نقطه شکستن مقاومت بالا کابل پس از قرار دادن، به ویژه نقطه شکستن مقاومت بالا خطی که سخت است به مقاومت کم سوزانده شود،مانند شکستن خطی مقاومت بالا از اتصال میانگین کابل.
2. نقطه خرابی نوع فلش اوور. پس از خرابی، منبع جریان ثابت می تواند قوس را حفظ کند، جریان پایدار از طریق پل جریان می یابد و پل دارای حساسیت کافی است.
3نقص هایی که هنوز شکسته نشده اند اما مقاومت کمتری دارند، مانند نقص های عایق بندی یافت شده با یک مگومتر که مقاومت کابل کم دارند اما تحت ولتاژ کار شکسته نمی شوند.

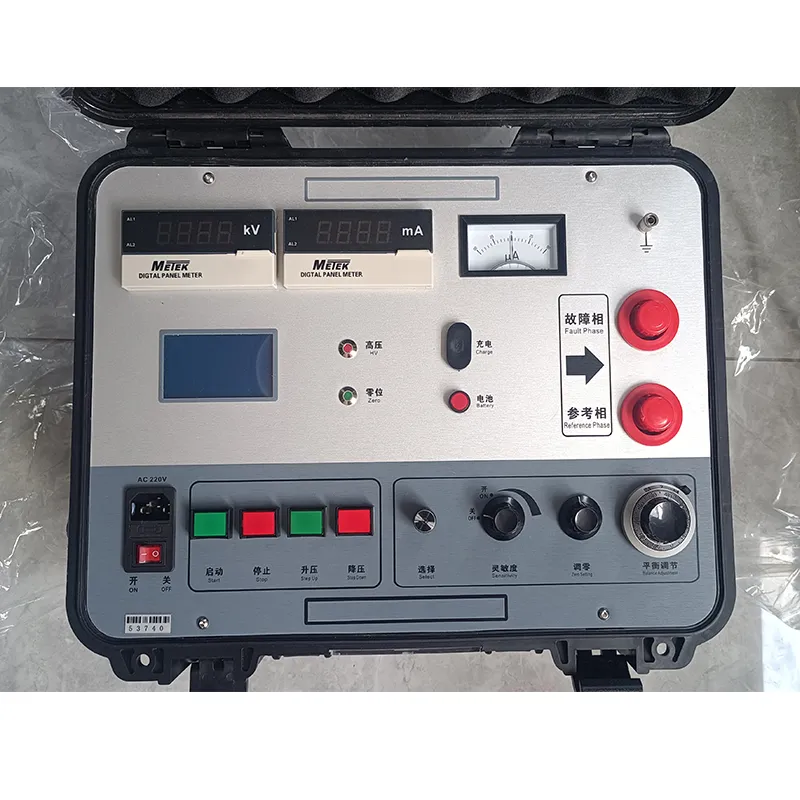

تستر عیب غلاف بیرونی کابل برق 7500 ولت روش پل HV 1

ولتاژ خروجی قابل تنظیم است.
دقت و ثبات بالایی دارد.
برای نشان دادن تعادل، تقویت کننده حساسیت بالا و گالوانومتر را اتخاذ کنید.
حفاظت صفر
به طور خودکار نقاط نقص را آزمایش کنید، اما عملکردهای آزمایش دستی را حفظ کنید.
در مقایسه با روش بازتاب موج، روش تعادل پل هیچ منطقه کوری ندارد و برای تعیین نقطه شکستن کابل های کوتاه و نزدیک به انتهای آنها استفاده می شود.

ولتاژ بارگیری	≥7500 ولت
جریان مدار کوتاه	≥100mA (وقتی تعادل تنظیم می شود، توصیه می شود آن را در 5 ~ 40mA تنظیم کنید) ؛
دقت موقعیت	± ((0.2%·L±1) m
وزن	25 کیلوگرم
منبع برق	AC 220V (±10٪) ، 50Hz±1Hz؛ باتری داخلی 8.4V.
