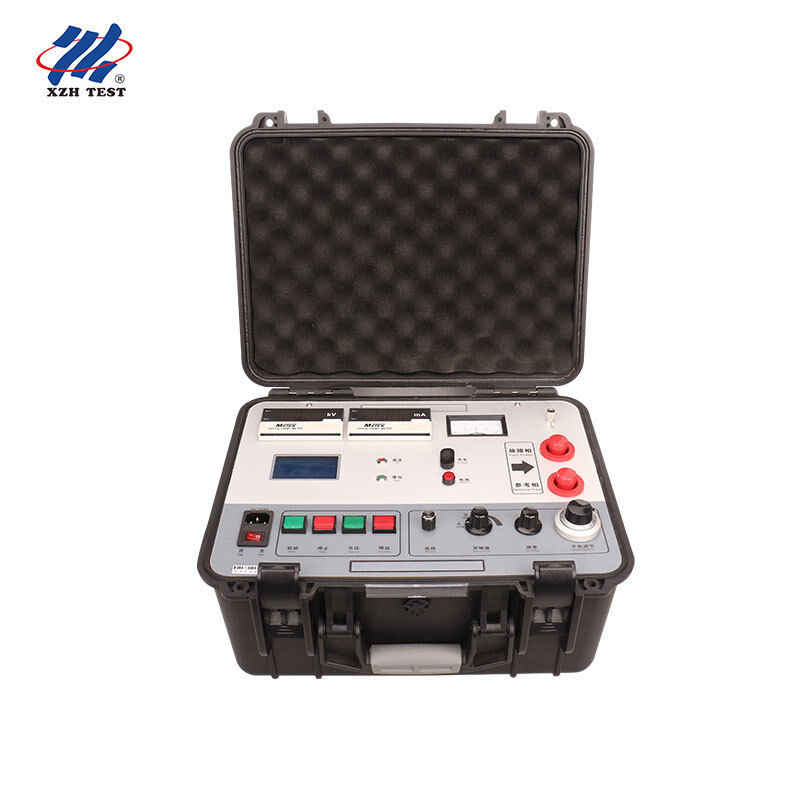

تستر عیب یابی غلاف کابل قدرت روش پل 7500 ولت بالا | XHHG521A
مرور کلی محصول
XHHG521A یک پیشمکانیاب عیب غلاف کابل دقیق است که بر اساس اصل پل مورای طراحی شده است و برای شبکههای توزیع و انتقال برق که شناسایی دقیق نقصهای عایق غلاف بیرونی برای قابلیت اطمینان سیستم حیاتی است، طراحی شده است. این دستگاه نقاط شکست را در انواع سیم و کابل، از جمله محلهای نقص پیش از شکست که مقادیر مقاومت عایقی پایینی را نشان میدهند اما هنوز به عنوان نقصهای مؤثر بر سرویس تحت ولتاژ عملیاتی عادی ظاهر نشدهاند، مکانیابی میکند.
در هسته خود، XHHG521A از یک رگولاتور ولتاژ الکتریکی همراه با ترانسفورماتور نوع R برای تولید منبع جریان ثابت ولتاژ بالا پایدار استفاده میکند. اپراتور خروجی ولتاژ را از طریق رابط دکمهای کنترل میکند، در حالی که یک پتانسیومتر دقیق چند دور امکان تنظیم دقیق تعادل را فراهم میکند. نقطه تعادل پل توسط یک گالوانومتر با مرکز صفر نشان داده میشود و دستگاه پس از وارد کردن طول کابل شناخته شده توسط اپراتور، به طور خودکار فاصله عیب را محاسبه میکند. تمام کنترلهای عملیاتی و نمایش فاصله عیب بر روی پنل جلویی برای گردش کار بصری تک اپراتوری متمرکز شدهاند.
مزایای اصلی:اندازهگیری کامل بدون نقطه کور، حساسیت به نقص با امپدانس بالا، محاسبه خودکار فاصله، و قابلیت اطمینان اثبات شده در میدان در بخشهای کابل کوتاه و بلند.
ویژگیهای کلیدی
اصل پل مورای با منبع ولتاژ بالا— روش پل نسبت مقاومت بین نقطه عیب و انتهای کابل را تحت تحریک جریان ثابت ولتاژ بالا اندازهگیری میکند. برخلاف روشهای بازتاب پالس (TDR)، حساسیت کامل را در طول کل کابل بدون منطقه کور انتهای نزدیک و بدون تضعیف سیگنال وابسته به فاصله حفظ میکند.
محاسبه خودکار فاصله عیب— پس از تنظیم طول کابل توسط اپراتور بر روی پتانسیومتر پنل جلویی و تنظیم پل برای تعادل، دستگاه به طور خودکار فاصله دقیق عیب را محاسبه و نمایش میدهد. این امر خطاهای محاسبه دستی را حذف کرده و گردش کار تشخیص میدانی را تسریع میبخشد.
نشانگر صفر فرکانس گسترده— یک گالوانومتر حساس با محدودههای تعادل درشت و ریز، نشانگر بصری واضحی از تعادل پل را ارائه میدهد. طراحی دو محدوده امکان تعادل درشت سریع و سپس تنظیم دقیق را فراهم میکند و زمان اندازهگیری را کاهش داده و دقت را حفظ میکند.
حساسیت فوقالعاده بالا به نقص امپدانس— XHHG521A با ولتاژ بدون بار 7500 ولت، نقاط شکست با مقاومت بالا را که روشهای بازتاب موج قادر به شناسایی آنها نیستند، از جمله نقصهای قوسدار که نیاز به حفظ قوس پایدار دارند، نقصهای عایقی در اتصالات کابل، و تخریب درخت آب در حال توسعه در کابلهای عایق XLPE را تشخیص میدهد.
ساختار صنعتی مستحکم— دستگاه که در یک محفظه فولادی تقویت شده با برچسبگذاری واضح پنل جلویی قرار دارد، در برابر محیطهای میدانی چالش برانگیز مقاومت میکند. ترانسفورماتور داخلی نوع R تنظیم ولتاژ عالی و ایزولاسیون الکتریکی را فراهم میکند و پایداری اندازهگیری را تحت شرایط نوسانی منبع تغذیه شبکه تضمین میکند.
مشخصات فنی
| پارامتر |
مشخصات |
| ولتاژ بدون بار |
≥ 7500V |
| جریان اتصال کوتاه |
≥ 40mA (پایدار)؛ ≥ 100mA (پالس کوتاه مدت) |
| دقت موقعیتیابی |
± (0.2% · L ± 1) متر، که در آن L = طول کل کابل |
| حساسیت نشانگر صفر |
محدوده درشت: 0-100٪؛ محدوده ریز: تنظیم دقیق تا صفر |
| جریان تعادل توصیه شده |
5-40mA برای پایداری بهینه |
| انواع نقصهای تشخیص داده شده |
زمینگیری با مقاومت بالا، شکست قوس، نقصهای خطی در اتصالات، تخریب عایق پیش از شکست |
| منبع تغذیه کاری |
AC 220V ± 10%، 50Hz ± 1Hz |
| روش تست |
روش پل مورای با منبع جریان ثابت ولتاژ بالا |
| دمای عملیاتی |
-10°C تا +45°C |
| رطوبت |
≤ 85% RH (غیر متراکم) |
اصل تشخیص
مدار پل مورای یک پل وتستون را تشکیل میدهد که در آن یک بازو شامل هادی کابل معیوب به علاوه مقاومت مسیر عیب است و بازوی مقابل شامل یک سیم مرجع به علاوه یک مقاومت متغیر کالیبره شده است. تحت تحریک جریان ثابت ولتاژ بالا، اپراتور پتانسیومتر دقیق را تنظیم میکند تا زمانی که گالوانومتر صفر را نشان دهد، که نشان دهنده تعادل پل است. در این نقطه تعادل، نسبت مقاومت مستقیماً با نسبت فاصله بین نقطه عیب و دو انتهای کابل مطابقت دارد. هنگامی که طول کل کابل شناخته شده و وارد شده است، دستگاه به طور خودکار فاصله دقیق عیب را محاسبه میکند.
این روش مزیت اساسی نسبت به تکنیکهای حوزه زمان (TDR) ارائه میدهد: از آنجایی که نسبتهای مقاومت الکتریکی را به جای زمان رفت و برگشت پالس اندازهگیری میکند، حساسیت یکنواخت را در طول کل کابل بدون منطقه مرده نزدیک پایانهها، بدون پراکندگی پالس در کابلهای طولانی، و بدون افت وضوح وابسته به فاصله ارائه میدهد. این ویژگیها روش پل ولتاژ بالا را به طور منحصر به فرد برای تشخیص کابلهای کوتاه، مکانیابی عیب نزدیک پایانهها، و شناسایی دقیق نقص اتصالات مناسب میسازد.
کاربردها
شبکههای توزیع برق— آسیب غلاف بیرونی کابلهای برق زیرزمینی MV (6-35kV) و HV (≥ 35kV)، از جمله انواع عایق XLPE، PILC و EPR را مکانیابی کنید. برای ارزیابی وضعیت معمول و بازیابی پس از عیب در شبکههای توزیع شهری ضروری است.
تشخیص اتصالات و پایانههای کابل— نقصهای عایقی در حال توسعه در اتصالات و پایانههای کابل را قبل از تبدیل شدن به خرابیهای فاجعهبار شناسایی کنید. حساسیت بالای روش پل به نقصهای مقاومتی امکان تشخیص شکستهای جزئی را که روشهای TDR کاملاً از دست میدهند، فراهم میکند.
پذیرش کارخانه و راهاندازی— یکپارچگی کابل را در طول کنترل کیفیت تولید و راهاندازی پس از نصب تأیید کنید. تستهای یکپارچگی غلاف بیرونی را بر روی بخشهای کابل تازه نصب شده قبل از برقدار کردن انجام دهید.
مکمل سیستمهای TDR— در کنار مکانیابهای عیب کابل مبتنی بر TDR به عنوان بخشی از یک مجموعه ابزار تشخیصی جامع مستقر کنید. از TDR برای نقصهای با مقاومت پایین و مدار باز استفاده کنید؛ پل ولتاژ بالا را برای نقصهای با مقاومت بالا، قوسدار و نزدیک پایانهها که عملکرد TDR محدود است، مستقر کنید.
سوالات متداول
س1: اصل کار تستر عیب غلاف کابل XHHG521A چیست؟
XHHG521A بر اساس اصل پل مورای کار میکند. یک منبع جریان ثابت ولتاژ بالا کابل معیوب را تحریک میکند و یک پتانسیومتر دقیق نسبت پل را تنظیم میکند تا زمانی که گالوانومتر به صفر (تعادل) برسد. در این نقطه تعادل، نسبت مقاومت بین دو بازوی کابل برابر با نسبت فاصله بین نقطه عیب و دو انتها است. پس از اینکه اپراتور طول کابل شناخته شده را وارد کرد، دستگاه به طور خودکار فاصله دقیق عیب را محاسبه و نمایش میدهد. این روش حساسیت یکنواخت را در طول کل کابل بدون منطقه مرده نزدیک پایانهها ارائه میدهد.
س2: XHHG521A چه سطوح ولتاژ و جریانی را برای تست ارائه میدهد؟
این واحد ولتاژ بدون بار ≥ 7500 ولت با جریان اتصال کوتاه ≥ 40 میلی آمپر پایدار و ≥ 100 میلی آمپر برای پالسهای کوتاه مدت را ارائه میدهد. در طول تنظیم تعادل پل، محدوده جریان عملیاتی توصیه شده 5-40 میلی آمپر برای پایداری و دقت اندازهگیری بهینه است. خروجی ولتاژ بالا با دکمه کنترل میشود و ترانسفورماتور نوع R تنظیم ولتاژ عالی و ایزولاسیون گالوانیکی از منبع تغذیه AC را فراهم میکند.
س3: چه نوع نقصهای کابل را میتوان با روش پل ولتاژ بالا تشخیص داد که روشهای بازتاب پالس (TDR) نمیتوانند؟
روش پل ولتاژ بالا در تشخیص سه دسته نقص که روشهای TDR در آنها مؤثر نیستند، برتری دارد: (1) نقاط شکست خطی با مقاومت بالا، به ویژه در اتصالات و وصلههای کابل که ورود آب باعث تخریب تدریجی عایق میشود؛ (2) شکستهای قوسدار که نیاز به حفظ قوس پایدار دارند - منبع جریان ثابت ولتاژ بالا انرژی لازم برای حفظ قوس در طول اندازهگیری را فراهم میکند؛ (3) نقصهای عایقی پیش از شکست با مقادیر مقاومت پایین که تحت ولتاژ عملیاتی ظاهر نمیشوند اما نقاط شکست در حال توسعه را نشان میدهند. در هر سه مورد، حساسیت یکنواخت روش پل، تشخیص قابل اعتماد را صرف نظر از موقعیت عیب در طول کابل تضمین میکند.
س4: چگونه روش تعادل پل، نقاط کور تست ذاتی TDR را حذف میکند؟
روشهای بازتابسنجی حوزه زمان (TDR) از یک منطقه مرده نزدیک پایانهها که ناشی از عرض پالس ارسالی است، رنج میبرند - بازتابها از نقصهای بسیار نزدیک به پایانه تست قبل از پایان کامل پالس خروجی میرسند و آنها را از پالس ارسالی غیرقابل تشخیص میکنند. روش تعادل پل نسبتهای مقاومت DC را به جای زمان رفت و برگشت پالس اندازهگیری میکند. از آنجایی که مقاومت الکتریکی را به طور متناسب از ابتدا تا انتها مقایسه میکند، پوشش کامل را بدون هیچ منطقه مردهای ارائه میدهد. این امر XHHG521A را به ویژه برای بخشهای کابل کوتاه (کمتر از 50 متر)، مکانیابی عیب نزدیک پایانهها در چند متر اول پایانه تست، و تشخیص دقیق در اتصالات و پایانههای کابل ارزشمند میسازد.
س5: دقت موقعیتیابی چقدر است و چگونه به برنامهریزی حفاری میدانی ترجمه میشود؟
دقت موقعیتیابی ± (0.2% · L ± 1) متر است، که در آن L طول کل کابل است. در عمل: در یک بخش کابل کوتاه 100 متری، دقت تقریباً ± 1.2 متر است - مناسب برای حفاری هدفمند گودال اتصال؛ در یک کابل توزیع 1000 متری، دقت تقریباً ± 3 متر است - امکان حفاری دقیق با حداقل حفاری اضافی را فراهم میکند؛ در یک کابل انتقال 5000 متری، دقت تقریباً ± 11 متر است - یک منطقه جستجوی باریک را برای تعیین موقعیت صوتی بعدی تعریف میکند. این سطح دقت هزینههای حفاری را در مقایسه با حفاری کور یا روشهای مکانیابی عیب نام دقیق، به طور قابل توجهی کاهش میدهد.
س6: چه شرایط عملیاتی و اقدامات ایمنی باید رعایت شود؟
XHHG521A بر روی منبع تغذیه شبکه استاندارد AC 220V ± 10% در 50Hz ± 1Hz، در دماهای محیطی از -10°C تا +45°C و رطوبت ≤ 85% RH (غیر متراکم) کار میکند. پروتکلهای ایمنی ضروری شامل موارد زیر است: قبل از اتصال، تأیید کنید که کابل کاملاً قطع برق و ایزوله شده است؛ یک محیط ایمنی حداقل 5 متری ایجاد کنید؛ اطمینان حاصل کنید که تمام پرسنل از دستکشهای عایق با درجه ولتاژ بالا و کفشهای دیالکتریک استفاده میکنند؛ قبل از برقدار کردن، اتصال زمین دستگاه را تأیید کنید؛ هرگز اتصالات کابل را در حالی که ولتاژ بالا فعال است، تنظیم نکنید؛ و از کنترل دکمهای برای قطع برق قبل از لمس هرگونه سیم تست استفاده کنید. محفظه فولادی تقویت شده محافظت مکانیکی را فراهم میکند و ترانسفورماتور نوع R ایزولاسیون گالوانیکی از منبع تغذیه شبکه را تضمین میکند.
