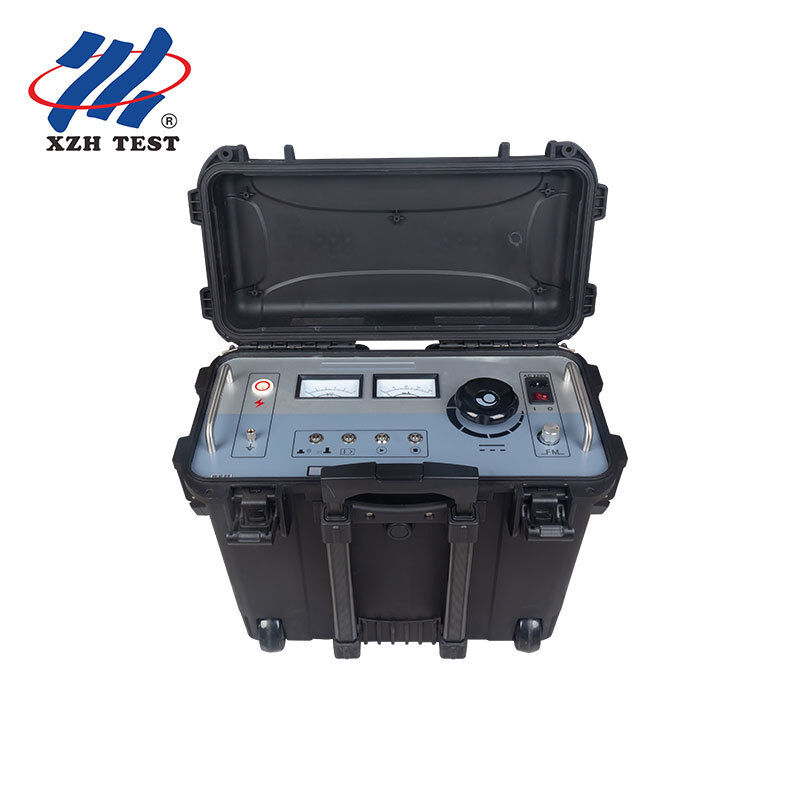

خروجی موج مربعی 10 کیلوولت XHHD523L غلاف کابل برای تشخیص سریع عیب کابل HV

جهاز XHHD523L للكشف عن أعطال أغلفة الكابلات هو جهاز احترافي مصمم للكشف السريع والدقيق عن الأعطال في الأغلفة الخارجية لكابلات الطاقة عالية الجهد. بجهد خرج موجة مربعة 10 كيلو فولت وتيار خرج أقصى 200 مللي أمبير، يتوافق هذا الجهاز بالكامل مع المعيار الوطني الصيني GB50150-2006 لاختبار تحمل الجهد لغلاف الكابل الخارجي، بما في ذلك اختبارات التسليم والاختبارات الوقائية لأنظمة التوصيل المتقاطع.

مع الانتشار الواسع لمشاريع تحويل الشبكات الحضرية، تواجه العديد من مكاتب إمدادات الطاقة، وأطراف البناء، ووحدات التصميم كابلات XLPE بجهد 110 كيلو فولت ضمن جداول زمنية ضيقة للمشاريع. تم تصميم XHHD523L خصيصًا لمعالجة هذه التحديات، مما يوفر حلاً موثوقًا لتحديد عيوب غلاف الكابل وإجراء اختبارات تحمل الجهد المستمر على أغلفة الكابلات الخارجية المصنوعة من البولي إيثيلين عالي الكثافة (HDPE) والبولي فينيل كلوريد (PVC).

معظم أغلفة الكابلات الحديثة مصنوعة من مادة غلاف HDPE، والتي تجتاز اختبار تحمل الجهد المستمر في المصنع 25 كيلو فولت / 5 دقائق مع تيارات تسرب منخفضة تصل إلى عشرات الميكروأمبير. ومع ذلك، تحدث عيوب بشكل شائع بعد تركيب الكابلات بسبب تلف القوة الخارجية أثناء التركيب، بما في ذلك عمليات ملء التربة والتغطية. تشمل العيوب النموذجية بعد التركيب تلف النمل الأبيض، وتسرب المياه في صناديق التأريض، وتدهور العيوب الأصلية، وتغلغل الرطوبة عند نقاط تفرع سلك التأريض مما يقلل من مقاومة العزل. تستمر بعض العيوب دون حل لسنوات بسبب أعماق الدفن العميقة أو الظروف المحيطة المعقدة، مما يخلق مخاطر كبيرة على سلامة التشغيل.

جهد الخرج 10 كيلو فولت لجهاز XHHD523L يلبي بالكامل متطلبات معيار GB50150-2006 لاختبار غلاف الكابل الخارجي. يتيح تحديدًا سريعًا ودقيقًا للعيوب المخفية في أغلفة الكابلات عالية الجهد والفائقة الجهد أحادية النواة وثلاثية النواة بجهد 10 كيلو فولت - 500 كيلو فولت، بما في ذلك أعطال التأريض وظروف تيار التسرب الكبير. علاوة على ذلك، فإنه يجري اختبارات تحمل الجهد المستمر لمدة دقيقة واحدة بجهد 5 كيلو فولت - 10 كيلو فولت على أغلفة الكابلات HDPE و PVC، مما يجعله جهازًا أساسيًا لأقسام صيانة الكابلات لوحدات التشغيل بجهد 10 كيلو فولت - 500 كيلو فولت، وشركات هندسة الكابلات فائقة الجهد، ومختلف مؤسسات هندسة نقل وتحويل الطاقة.

• جهد الخرج قابل للتعديل باستمرار من 0 إلى 10 كيلو فولت لسيناريوهات اختبار متنوعة
• تردد الخرج قابل للتعديل من 0.4 هرتز إلى 1 هرتز مع إمكانية تكوين النطاق الكامل
• حماية مدمجة ضد التيار الزائد تضمن سلامة المشغل والمعدات
• تبديل بزر واحد بين وضع تحديد الموقع ووضع اختبار تحمل الجهد لسير عمل سلس
• حساسية المستقبل قابلة للتعديل بالكامل للكشف الأمثل للإشارة في ظروف ميدانية مختلفة
• تردد الإشارة قابل للتعديل لمطابقة خصائص الكابلات وظروف الدفن المختلفة
• حماية صفرية مدمجة للتشغيل الآمن عالي الجهد
• اختبار منطقة عمياء صفرية يضمن تغطية كاملة عبر جميع أطوال الكابلات، بما في ذلك الأعطال القريبة من النهاية
