ابزار شناسایی کابل چند کارکرده ابزار شناسایی کابل هوشمند

توضیحات محصول

1شرایط اولیه و شرایط کار

2مشخصات فرستنده

ابزار شناسایی کابل زنده 505DS، که همچنین به عنوان ابزار شناسایی کابل، ابزار شناسایی کابل چند منظوره و ابزار شناسایی کابل هوشمند نیز شناخته می شود،برای مهندسان کابل برق و کارگران کابل برای حل مشکلات فنی شناسایی کابل طراحی شده است.کاربر می تواند به طور دقیق یکی از کابل های هدف را از کابل های متعدد از طریق ابزار شناسایی کند، به طوری که از تصادفی کنده شدن کابل های فعال و ایجاد حوادث جدی جلوگیری شود.شناسایی کابل از کار در هر دو سر کابل آغاز می شود. شماره گذاری دوگانه در هر دو سر کابل باید اطمینان حاصل شود که دقیق است. این ابزار با تکنولوژی PSK همراه با الگوریتم های دقیق طراحی شده است.مهم نيست که حافظه کارکنان محل چقدر قابل اعتماد باشهاین محصول همچنین دارای توابع شناسایی کابل زنده، شناسایی کابل شکست برق، آزمایش جریان AC،آزمون ولتاژ ACاز یک فرستنده، یک کلیمپ جریان فرستنده، یک گیرنده و یک کلیمپ جریان انعطاف پذیر دریافت کننده تشکیل شده است.

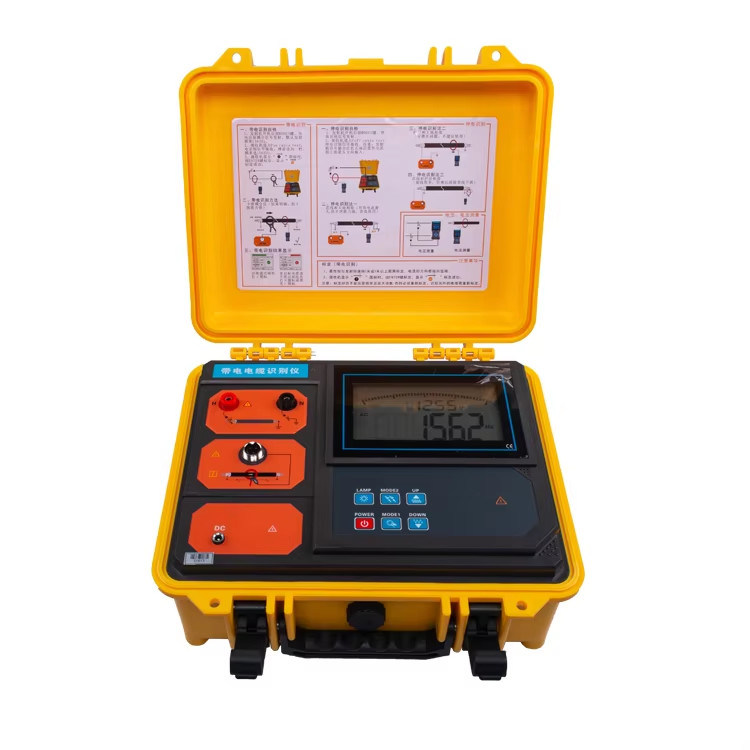

فرستنده:این سیگنال ها را در طول شناسایی کابل های فعال و کابل های خاموش، به کابل هدف منتقل می کند.و محافظت اتوماتیکاین فرستنده یک طراحی یک جعبه ابزار ویژه یکپارچه را اتخاذ می کند، از پلاستیک پلی پروپیلن به عنوان مواد اولیه استفاده می کند و پرکننده های کامپوزیتی جدید را برای قالب گذاری تزریقی یکبار اضافه می کند.سفتی، سختی، مقاومت در برابر فرسایش، مقاومت در برابر گرما و عملکرد عایق بندی. کابینت می تواند فشار حدود 200 کیلوگرم را تحمل کند، صفحه LCD بزرگ میزبان در زمان واقعی قدرت باتری باقی مانده را نشان می دهد،روشنایی پشت پرده سفید، و نشان دادن پویا از سیگنال انتشار، که در یک نگاه روشن است.

کلیمپ انتقال:هنگامی که کابل زنده شناسایی می شود، کلیمپ فرستنده سیگنال را از فرستنده به کابل هدف متصل می کند. اندازه فک Φ120mm است. کلیمپ فرستنده جهت دارد.سیگنال فرستنده از جهت نشان داده شده توسط تیر بر روی کلیمپ فرستنده جریان می یابد. در طول شناسایی زنده: استفاده از کالیپر برای جفت گیری جریان پالس خروجی، منتشر چهار فرکانس: 625Hz، 1562Hz، 2500Hz، 10kHz،زوج به کابل هدف (کابل هدف یک کابل زره دار سه هسته ای است) از طریق فرستنده، و پالس های ترکیبی را به مرکز کابل تزریق کنیدجریان پالس یک میدان الکترومغناطیسی را در اطراف کابل هدف برای گیرنده و کلیمپ جریان انعطاف پذیر برای تشخیص و شناسایی ایجاد می کندچون جریان پالس جهت دار است، تشخیص نیز جهت دار است.

در صورت شناسایی شکست برق:جریان پالس خروجی که به طور مستقیم متصل است برای تزریق سیگنال فعلی رمزگذاری پالس در هسته کابل استفاده می شود.این جریان ایجاد یک میدان الکترومغناطیسی در اطراف کابل هدف برای گیرنده و فشار انعطاف پذیر در حال حاضر برای تشخیص، رمزگشایی و شناسایی؛ چون جریان جهت دارد، بنابراین تشخیص نیز جهت دار است.

گیرنده:اين يه دستگاه دستي است، صفحه نمایش LCD رنگي 3.5 اينچي، با ميکرو پروسيسر سريع ساخته شده، با الگوریتم هاي دقيق، براي شناسايي و رمزگشایی سيگنال برق پيمان رسان،و دارای یک تابع کالیبراسیون قدرت سیگنال برای نمایش قدرت سیگنال و نتایج تشخیص است. ظریف و بصری؛ نمایش پویا از میله های مقیاس رنگی، واضح در یک نگاه، علامت چک شناسایی کابل موفق، علامت چک کابل غیر هدف،می تواند به سرعت و به طور خودکار کابل هدف را شناسایی کنددر عین حال، محدوده ولتاژ قابل آزمایش AC 0.00V ~ 600V (50Hz / 60Hz) ، محدوده جریان AC قابل اندازه گیری AC 0.00A ~ 5000A (50Hz / 60Hz) ، و فرکانس جریان قابل اندازه گیری 45Hz ~ 70Hz است.

کلیمپ جریان انعطاف پذیر:این یک کویل راکول با قابلیت ردیابی بسیار عالی است، می تواند به سرعت جریان رمز پالس تولید شده توسط فرستنده را شناسایی کند،و برای کابل های ضخیم یا هادی های شکل نامنظم مناسب استقطر داخلی فک حدود 200 میلی متر است و می تواند کابل های زیر Φ200 میلی متر را بدون قطع مدار آزمایش شده، اندازه گیری بدون تماس، ایمن و سریع، قفل کند.

توجه ویژه:این ابزار شناسایی کابل هم دارای عملکرد شناسایی کابل زنده و هم عملکرد شناسایی کابل شکست برق است.اتصال به کابل زنده کاملا ممنوعه. شناسایی کابل زنده فقط برای کابل های زره دار سه هسته ای قابل استفاده است. هنگام شناسایی، کلیمپ فرستنده و کلیمپ گیرنده نمی توانند مخلوط شوند،و جهت سیگنال ورودی باید ثابت باشد..
