Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator

Name: Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 1,050.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	چین
نام تجاری:	XZH Test
گواهی:	CE/ISO
شماره مدل:	XHHD523L

اطلاعات دقیق

محل منبع:

چین

نام تجاری:

XZH Test

گواهی:

CE/ISO

شماره مدل:

XHHD523L

برجسته کردن:

High Light

برجسته کردن:

عیب یاب کابل ولتاژ قابل تنظیم,تستر غلاف کابل برق زیرزمینی,آشکارساز عیب کابل مبتنی بر فرکانس

underground power cable sheath tester

frequency-based cable fault detector

Trading Information

مقدار حداقل تعداد سفارش:

1 دور

جزئیات بسته بندی:

جعبه چوبی

زمان تحویل:

5-8 روز کار

شرایط پرداخت:

t/t

قابلیت ارائه:

2000 واحد در سال

توضیحات محصول

اطلاعات اساسی

شماره مدل

XHHD523L

حالت تست

تست ذخیره شده

استفاده

تست کننده کابل صوتی، تست کننده کابل کواکسیال، تست کننده کابل دیجیتال

منطقه آزمایش

شکل دادن کابل

گواهینامه

CE، ISO

سفارشی

رنگ

نارنجی

فرکانس آزمایش

128 هرتز/111 هرتز/105 هرتز/94 هرتز ((Afc)

قطعنامه

0.5 متر

بسته حمل و نقل

جعبه چوبی پر از فوم

مشخصات

350mm*280mm*170mm

علامت تجاری

آزمون XZH

منشاء

چین شیان

کد HS

8543201000

ظرفیت تولید

1000 قطعه/سال

توضیحات محصول

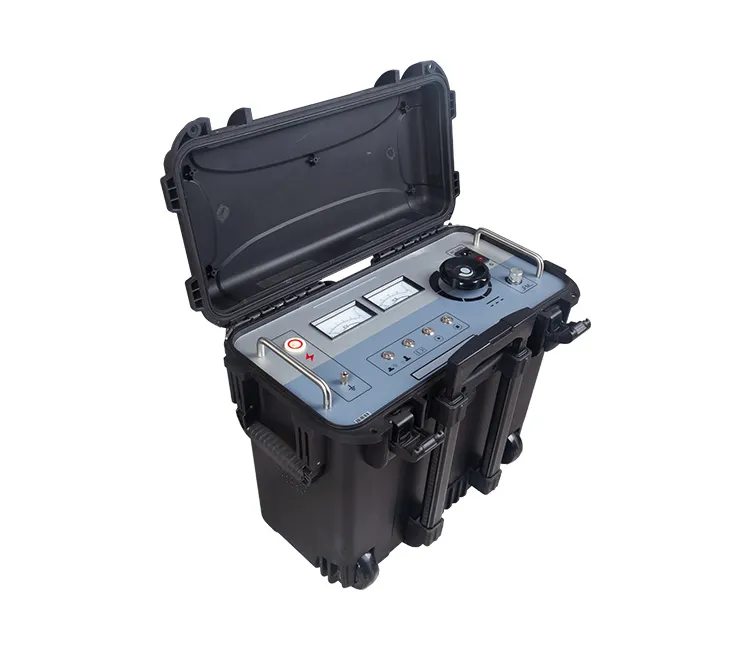

XHHD523L مکان شناس خطای کابل

بر اساس اصل پل مورای طراحی شده است. این تجهیزات دارای ویژگی های ولتاژ بالا، وزن کم، عملکرد راحت و موقعیت خطای پوشش کابل ولتاژ بالا است.
Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 0

* نقطه شکستن مقاومت بالا کابل پس از قرار دادن، به ویژه نقطه شکستن خطی با مقاومت بالا که سخت است به مقاومت کم شلیک شود،مانند شکستن خطی مقاومت بالا از کانکتور وسط کابل.

* نقطه خرابی نوع فلش اوور، پس از خرابی، منبع جریان ثابت می تواند قوس را حفظ کند، یک جریان پایدار از طریق پل وجود دارد و پل دارای حساسیت کافی است.
* شکسته نشده است، اما نقطه نقص مقاومت کم، مانند استفاده از Meg ohmmeter مقاومت کابل کم یافت، اما ولتاژ کار نمی کند نقطه نقص عایق شکسته.

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 1

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 2

مرحله آزمایش:

1- وضعیت خرابی کابل را با یک مولتی متر، یک ساعت تکان دهنده یا سایر تجهیزات مقاوم در برابر فشار بررسی کنید.و ثبت ارزش مقاومت عایق هر هسته در برابر زمین یا قطع ولتاژ باقیمانده.

2طول، مدل، بخش متقابل و سایر پارامترهای کابل مورد آزمایش را ثبت کنید و مسیر را در امتداد مسیر قرار دادن کابل بررسی کنید.در کابل خطا مدار کوتاه از راه دور و پایانه خروجی کابل کمکیبرای جلوگیری از آسیب به فشار بالا، یک نفر را در کنترل از راه دور بگذارید.

3. سیم کشی. زمین ابزار به طور قابل اعتماد به زمین بدن محل موقعیت متصل است.
میله های زمین به زمین ابزار متصل می شوند. سر اندازه گیری (کلیپ سیاه) به هسته کابل معیوب متصل می شود و
انتهای اندازه گیری (کلیپ قرمز) به هسته کابل کمکی متصل می شود.

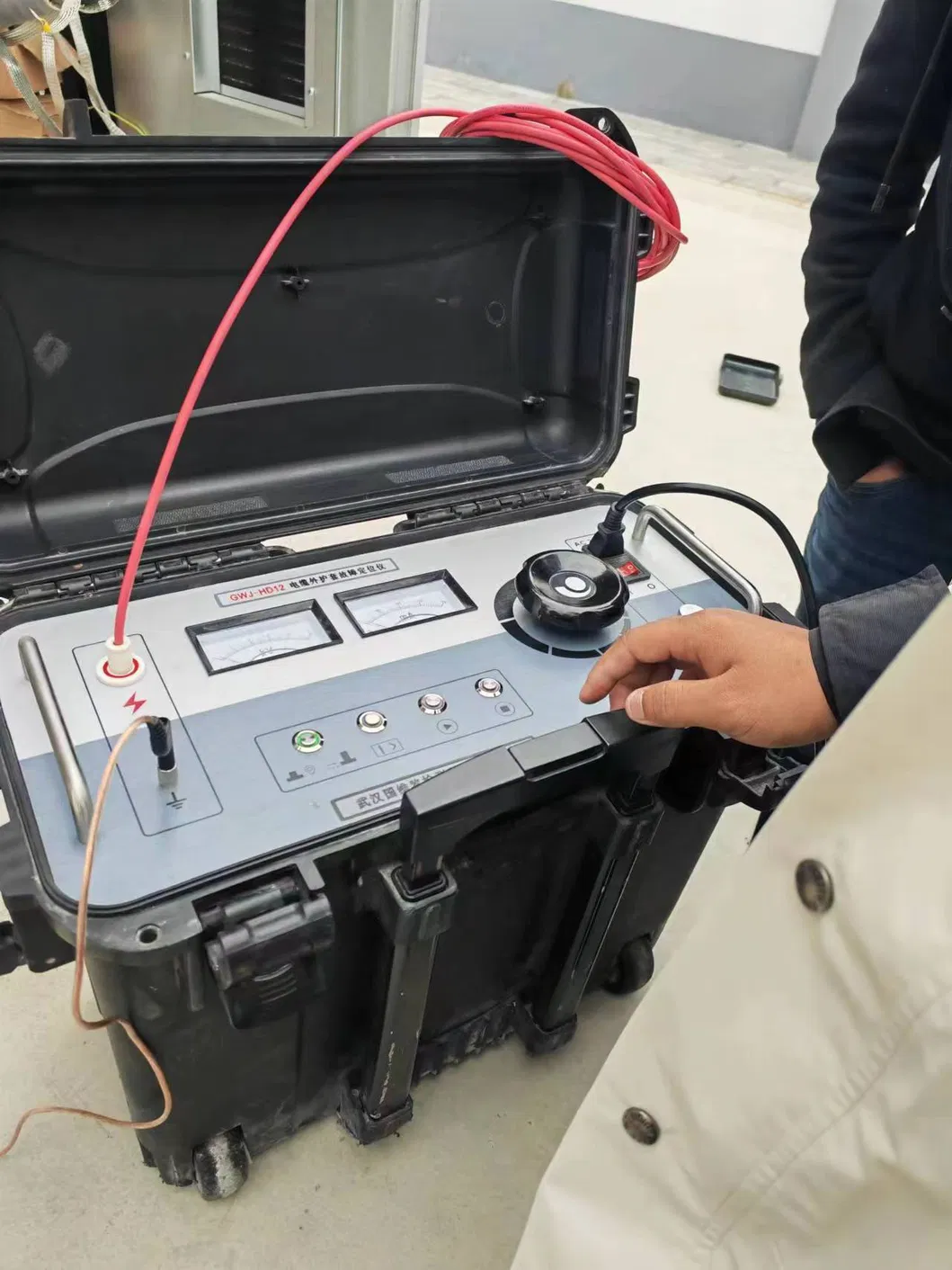

4. پل صفر (دکمه ولتاژ بالا صفر نیست). قدرت را روشن کنید و دکمه صفر را به صفر گالوانومتر برگردانید.

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 3

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 4

5. منبع برق متصل به AC220V

6فشار را افزایش دهید. سوئیچ برق را روشن کنید و نشانگر قدرت روشن می شود. هنگامی که دکمه فشار بالا در جهت مخالف ساعت چرخش می کند، موقعیت صفر فعال می شود.

7. دکمه فشار بالا را در جهت ساعت بچرخانید و ولت متر و آمپر متر را تا زمانی که آمپر متر بیش از 5mA باشد تماشا کنید. اگر جریان پایدار نباشد،ولتاژ ممکن است برای مدت زمان زیادی افزایش یابد تا یک قوس پایدار یا منطقه رسانا را تشکیل دهد، ثبات جریان در طول آزمایش.

8، تنظیم تعادل. دکمه زوم را در جهت ساعت چرخش دهید تا حساسیت را تا زمان
گالوانومتر به طور قابل توجهی منحرف می شود اما از حد خود فراتر نمی رود. دایره را برای صفر کردن گالوانومتر چرخش دهید.و در جهت معکوس ساعتدر اين زمان از اندازه گيري P1 از صفحه سيمبال توجه داشته باشيد

9موقعیت مبادله کلیمپ اندازه گیری می شود و مراحل (4) تا (10) تکرار می شود تا
مقدار P2 را که باید P1+P2=1000 باشد

10. محاسبات. محل نقطه خطا X=2 × L × P1‰ توجه بیشتری به
"2" در فرمول. کابل کمکی تعداد کابل های درگیر در محاسبه را دو برابر می کند.

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 5

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 6

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 7

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 8

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 9

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 10

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 11

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 12
